YS-techsystems YS-FIT2 (Dayanıklı)

Bu makalede OT algılayıcıları için YS-techsystems YS-FIT2 alet dağıtımı ve kurulumu açıklanmaktadır.

Alet özelliği	Ayrıntılar
Donanım profili	L100
Performans	Maksimum bant genişliği: 10 Mb/sn En fazla cihaz sayısı: 100
Fiziksel belirtimler	Montaj: DIN/VESA Bağlantı noktaları: 2x RJ45
Statü	Desteklenen; Önceden yapılandırılmış olarak kullanılabilir

Aşağıdaki görüntüde YS-FIT2 ön panelinin görünümü gösterilmektedir:

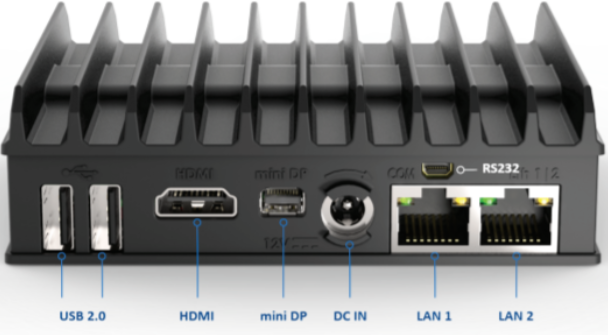

Aşağıdaki görüntüde YS-FIT2 arka panelinin görünümü gösterilmektedir:

Belirtimler

Bileşenler	Teknik özellikler
İnşaat	Alüminyum veya çinko kalıp döküm parçaları, fansız ve toz geçirmez tasarım
Boyutlar	112 mm (W) x 112 mm (D) x 25 mm (H)4,41 inç (W) x 4,41 inç (D) x 0,98 inç (H)
Weight	0,35 kg
CPU	Intel Atom® x7-E3950 İşlemci
Bellek	8 GB SODIMM 1 x 204 pin DDR3L ECC olmayan 1866 (1,35 V)
Depolama	128 GB M.2 M-key 2260* veya 2242 (SATA 3 6 Gb/sn) PLP
Ağ denetleyicisi	İki adet 1 GbE LAN Bağlantı Noktası
Cihaz erişimi	İki USB 2.0, İki USB 3.0
Güç Bağdaştırıcısı	7V-20V (İsteğe Bağlı 9V-36V) DC / 5W-15W Güç BağdaştırıcısıYS-FIT2 için Güç BağdaştırıcısıVehicle DC kablosu (İsteğe bağlı)
UPS	Mini PC'ler için fit çalışma süresi Minyatür 12 V UPS (İsteğe bağlı)
Bağlama	VESA / duvar veya Din Ray montaj kiti
Sıcaklık	0°C ~ 60°C
Nem	%5 ~ %95, yoğuşmayan
Titreşim	IEC TR 60721-4-7:2001+A1:03, Sınıf 7M1, test yöntemi IEC 60068-2-64 (2 KHz'ye kadar, 3 eksen)
Şok	IEC TR 60721-4-7:2001+A1:03, Sınıf 7M1, test yöntemi IEC 60068-2-27 (15 g, 6 yön)
EMC	CE/FCC Sınıf B

YS-FIT2 yüklemesi

Bu bölümde, YS-FIT2 aletine OT algılayıcı yazılımının nasıl yükleneceği açıklanmaktadır. OT algılayıcı yazılımını yüklemeden önce aletin BIOS yapılandırmasını ayarlamanız gerekir.

Not

Yükleme yordamları yalnızca önceden yapılandırılmış bir cihaza yazılımı yeniden yüklemeniz gerekiyorsa veya kendi donanımınızı satın alıp aleti kendiniz yapılandırdığınızda geçerlidir.

YS-FIT2 BIOS'u yapılandırma

Bu yordamda OT algılayıcı dağıtımınız için YS-FIT2 BIOS yapılandırmasının nasıl güncelleştirildiği açıklanır.

YS-FIT2 BIOS'u yapılandırmak için:

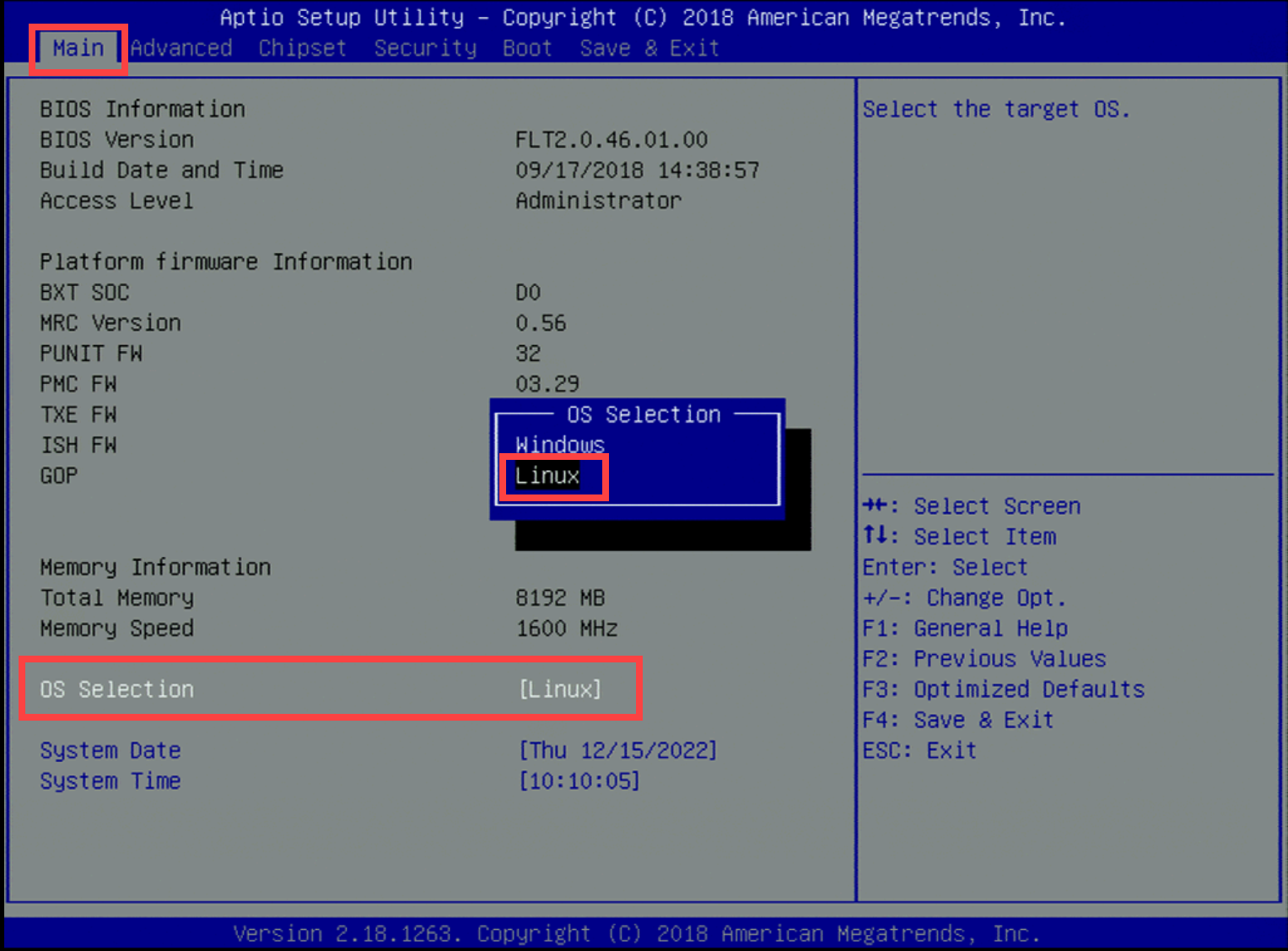

1. Aleti açın ve Ana>İşletim Sistemi Seçimi'ne gidin.

2. Linux'ı seçmek için basın+/-.



3. Sistem tarih ve saatinin yükleme tarihi ve saati ile güncelleştirildiğini doğrulayın.

4. Gelişmiş'e gidin ve ACPI Ayarlar'yi seçin.

5. Hazırda Beklemeyi Etkinleştir'i seçin ve Devre Dışı'nı seçmek için basın+/-.



6. Esc tuşuna basın.

7. Gelişmiş>TPM Yapılandırması'na gidin.

8. fTPM'yi seçin ve Devre dışı'yı seçmek için basın+/-.

9. Esc tuşuna basın.

10. CPU Yapılandırması>VT-d'ye gidin.

11. Etkin'i seçmek için basın+/-.

12. CSM Yapılandırması>CSM Desteği'ne gidin.

13. Etkin'i seçmek için basın+/-.

14. Gelişmiş>CSM Yapılandırması'na gidin ve aşağıdaki alanlardaki ayarı Eski olarak değiştirin:

    • Ağ
    • Depolama
    • Video
    • Diğer PCI



15. Esc tuşuna basın.

16. Güvenlik>Güvenli Önyükleme Özelleştirmesi'ne gidin.

17. Devre dışı'ı seçmek için basın+/-.

18. Esc tuşuna basın.

19. Önyükleme>Önyükleme modu'na gidin ve UEFI'yi seçin.

20. Önyükleme Seçeneği #1 – [USB CD/DVD] seçeneğini belirleyin.

21. Kaydet ve Çık'ı seçin.

YS-FIT2'ye OT algılayıcı yazılımı yükleme

Bu yordam, YS-FIT2'ye OT algılayıcı yazılımının nasıl yükleneceğini açıklar.

Yükleme yaklaşık 20 dakika sürer. Yükleme tamamlandıktan sonra sistem birkaç kez yeniden başlatılır.

OT algılayıcı yazılımını yüklemek için:

1. Azure portalından indirdiğiniz algılayıcı yazılımını içeren bir dış CD veya anahtar üzerinde disk Bağlan.

2. Aleti önyükle.

3. İngilizce'yi seçin.

4. XSENSE-RELEASE-version<> Office... seçeneğini belirleyin.

5. Alet mimarisini ve ağ özelliklerini tanımlayın:

   Parametre	Yapılandırma
   Donanım profili	Office'i seçin.
   Yönetim arabirimi	em1
   Yönetim ağı IP adresi	Müşteri tarafından sağlanan IP adresi
   Yönetim alt ağ maskesi	Müşteri tarafından sağlanan IP adresi
   DNS	Müşteri tarafından sağlanan IP adresi
   Varsayılan ağ geçidi IP adresi	0.0.0.0
   Giriş arabirimi	Giriş arabirimlerinin listesi sistem tarafından sizin için oluşturulur. Giriş arabirimlerini yansıtmak için, listede gösterilen tüm öğeleri virgül ayırıcısıyla kopyalayın.
   Köprü arabirimi	-

   Daha fazla bilgi için bkz . OT izleme yazılımını yükleme.

6. Ayarları kabul edin ve girerek devam edin Y.

Yaklaşık 10 dakika sonra oturum açma kimlik bilgileri otomatik olarak oluşturulur. Kullanıcı adını ve parolaları kaydedin; ilk kez kullandığınızda platforma erişmek için bu kimlik bilgilerine ihtiyacınız olacaktır.

Sonraki adımlar

Fiziksel veya sanal gereçler için sistem gereksinimlerini anlamaya devam edin. Daha fazla bilgi için bkz . Hangi gereçlere ihtiyacım var?.

Ardından devam etmek için aşağıdaki yordamlardan herhangi birini kullanın:

• OT algılayıcısı için yazılım indirme
• Şirket içi yönetim konsolu için yazılım dosyalarını indirme
