ExpressRoute üzerinden BFD'yi yapılandırma

ExpressRoute, hem özel hem de Microsoft eşlemesi üzerinden Çift Yönlü İletme Algılamayı (BFD) destekler. ExpressRoute üzerinden BFD'yi etkinleştirdiğinizde Microsoft Enterprise uç (MSEE) cihazları ile ExpressRoute bağlantı hattınızı yapılandıran yönlendiriciler (CE/PE) arasında bağlantı hatası algılamasını hızlandırabilirsiniz. ExpressRoute'u uç yönlendirme cihazlarınız veya İş Ortağı Uç yönlendirme cihazlarınız üzerinden yapılandırabilirsiniz (yönetilen Katman 3 bağlantı hizmetiyle geldiyseniz). Bu belge, BFD gereksinimi ve ExpressRoute üzerinden BFD'yi etkinleştirme konusunda size yol gösterir.

BFD gereksinimi

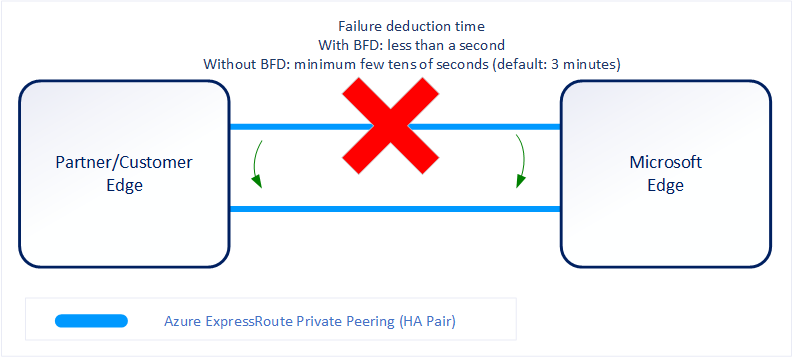

Aşağıdaki diyagramda ExpressRoute bağlantı hattı üzerinden BFD'yi etkinleştirmenin avantajı gösterilmektedir: 1

ExpressRoute bağlantı hattını Katman 2 bağlantılarına veya yönetilen Katman 3 bağlantılarına göre etkinleştirebilirsiniz. Her iki durumda da, ExpressRoute bağlantı yolunda birden fazla Katman 2 cihazı varsa, yoldaki bağlantı hatalarını algılama sorumluluğu aşırıya inen BGP oturumundadır.

MSEE cihazlarında BGP etkin tutma ve bekleme süresi genellikle sırasıyla 60 ve 180 saniye olarak yapılandırılır. Bu nedenle bir bağlantı hatası oluştuğunda, bağlantı hatalarının algılanıp trafiğin alternatif bağlantıya geçmesi üç dakika kadar sürebilir.

Kenar eşleme cihazınızda daha düşük bir BGP etkin tutma ve bekleme süresi yapılandırarak BGP zamanlayıcılarını denetleyebilirsiniz. BGP süreölçerleri iki eşleme cihazı arasında aynı değilse, BGP oturumu daha düşük zaman değeri kullanılarak oluşturulur. BGP etkin tutma süresi üç saniye, bekleme süresi ise 10 saniyeye kadar ayarlanabilir. Ancak, protokol yoğun işlem gerektirdiğinden agresif bir BGP süreölçeri ayarlanması önerilmez.

Bu senaryoda BFD yardımcı olabilir. BFD, bir altsaniyelik zaman aralığında düşük ek yük bağlantı hatası algılaması sağlar.

Not

BFD, bağlantı hatası algılandığında daha hızlı yük devretme süresi sağlar, ancak ExpressRoute sanal ağ geçitleri ile MSEE'ler arasında yük devretme için genel bağlantı yakınsaması bir dakikaya kadar sürer.

BFD'yi etkinleştirme

BFD, MSEE'lerde yeni oluşturulan tüm ExpressRoute özel ve Microsoft eşleme arabirimleri altında varsayılan olarak yapılandırılır. Bu nedenle, BFD'yi etkinleştirmek için BFD'yi yalnızca birincil ve ikincil cihazlarınızda yapılandırmanız gerekir. BFD'yi yapılandırmak iki adımlı bir işlemdir. Arabirimde BFD'yi yapılandırıp BGP oturumuna bağlarsınız.

Not

BFD yalnızca IPv4 eşlemesinde desteklenir.

Aşağıdaki gibi örnek bir CE/PE (Cisco IOS XE kullanarak) yapılandırması gösterilir:

interface TenGigabitEthernet2/0/0.150
   description private peering to Azure
   encapsulation dot1Q 15 second-dot1q 150
   ip vrf forwarding 15
   ip address 192.168.15.17 255.255.255.252
   bfd interval 300 min_rx 300 multiplier 3


router bgp 65020
   address-family ipv4 vrf 15
      network 10.1.15.0 mask 255.255.255.128
      neighbor 192.168.15.18 remote-as 12076
      neighbor 192.168.15.18 fall-over bfd
      neighbor 192.168.15.18 activate
      neighbor 192.168.15.18 soft-reconfiguration inbound
   exit-address-family

Not

BFD'yi zaten var olan bir özel veya Microsoft eşlemesi altında etkinleştirmek için eşlemeyi sıfırlamanız gerekir. Bunun Ağustos 2018'den önce özel eşleme ile yapılandırılan devrelerde ve Ocak 2020'den önce Microsoft eşlemesinde yapılması gerekir. Bkz . ExpressRoute eşlemelerini sıfırlama. BFD'yi birincil ve ikincil cihazlarınızda yapılandırmak isteğe bağlıdır ancak yeni eşlemeler için Azure cihazlarında BFD yapılandırması isteğe bağlı değildir ve kaldırılamaz.

BFD Zamanlayıcı Anlaşması

BFD eşleri arasında iletim hızını iki eş daha yavaş belirler. MSEEs BFD iletim/alma aralıkları 300 milisaniye olarak ayarlanır. Bazı senaryolarda aralık 750 milisaniye daha yüksek bir değere ayarlanabilir. Daha yüksek bir değer yapılandırarak bu aralıkları daha uzun olmaya zorlayabilirsiniz, ancak daha kısa hale getirmek mümkün değildir.

Not

Coğrafi olarak yedekli ExpressRoute bağlantı hatlarını yapılandırdıysanız veya siteden siteye IPSec VPN bağlantısını yedekleme olarak kullanıyorsanız. BFD'nin etkinleştirilmesi, ExpressRoute bağlantı hatasının ardından yük devretmenin daha hızlı olmasına yardımcı olur.
