Hızlı Başlangıç: Azure Güvenlik Duvarı ve güvenlik duvarı ilkesi oluşturma - ARM şablonu
Bu hızlı başlangıçta, Azure Güvenlik Duvarı ve güvenlik duvarı ilkesi oluşturmak için bir Azure Resource Manager şablonu (ARM şablonu) kullanacaksınız. Güvenlik duvarı ilkesi, bağlantılara izin veren bir uygulama kuralına www.microsoft.com ve WindowsUpdate FQDN etiketini kullanarak Windows Update'e bağlantılara izin veren bir kurala sahiptir. Ağ kuralı, 13.86.101.172 konumundaki bir zaman sunucusuna UDP bağlantılarına izin verir.
Ayrıca, KAYNAK IP adreslerini tanımlamak için kurallarda IP Grupları kullanılır.
Azure Resource Manager şablonu, projenizin altyapısını ve yapılandırmasını tanımlayan bir JavaScript Nesne Gösterimi (JSON) dosyasıdır. Bu şablonda, bildirim temelli sözdizimi kullanılır. Dağıtımı oluşturmak için programlama komutlarının sırasını yazmadan hedeflenen dağıtımınızı açıklarsınız.
Azure Güvenlik Duvarı Yöneticisi hakkında bilgi için bkz. Azure Güvenlik Duvarı Yöneticisi nedir?.
Azure Güvenlik Duvarı hakkında bilgi için bkz. Azure Güvenlik Duvarı nedir?.
IP Grupları hakkında bilgi için bkz. Azure Güvenlik Duvarı'da IP Grupları.
Ortamınız önkoşulları karşılıyorsa ve ARM şablonlarını kullanma hakkında bilginiz varsa, Azure’a dağıtma düğmesini seçin. Şablon Azure portalında açılır.
Önkoşullar
- Etkin aboneliği olan bir Azure hesabı. Ücretsiz hesap oluşturun.
Şablonu gözden geçirme
Bu şablon, senaryoyu desteklemek için gerekli kaynaklarla birlikte bir merkez sanal ağı oluşturur.
Bu hızlı başlangıçta kullanılan şablon Azure Hızlı Başlangıç Şablonlarından alınmıştır.
{
"$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
"contentVersion": "1.0.0.0",
"metadata": {
"_generator": {
"name": "bicep",
"version": "0.8.9.13224",
"templateHash": "2614956787969031174"
}
},
"parameters": {
"virtualNetworkName": {
"type": "string",
"defaultValue": "[format('vnet{0}', uniqueString(resourceGroup().id))]",
"metadata": {
"description": "Virtual network name"
}
},
"firewallName": {
"type": "string",
"defaultValue": "[format('fw{0}', uniqueString(resourceGroup().id))]",
"metadata": {
"description": "Azure Firewall name"
}
},
"numberOfPublicIPAddresses": {
"type": "int",
"defaultValue": 2,
"maxValue": 100,
"minValue": 1,
"metadata": {
"description": "Number of public IP addresses for the Azure Firewall"
}
},
"availabilityZones": {
"type": "array",
"defaultValue": [],
"metadata": {
"description": "Zone numbers e.g. 1,2,3."
}
},
"location": {
"type": "string",
"defaultValue": "[resourceGroup().location]",
"metadata": {
"description": "Location for all resources."
}
},
"infraIpGroupName": {
"type": "string",
"defaultValue": "[format('{0}-infra-ipgroup-{1}', parameters('location'), uniqueString(resourceGroup().id))]"
},
"workloadIpGroupName": {
"type": "string",
"defaultValue": "[format('{0}-workload-ipgroup-{1}', parameters('location'), uniqueString(resourceGroup().id))]"
},
"firewallPolicyName": {
"type": "string",
"defaultValue": "[format('{0}-firewallPolicy', parameters('firewallName'))]"
}
},
"variables": {
"copy": [
{
"name": "azureFirewallIpConfigurations",
"count": "[length(range(0, parameters('numberOfPublicIPAddresses')))]",
"input": {
"name": "[format('IpConf{0}', range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')])]",
"properties": {
"subnet": "[if(equals(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')], 0), json(format('{{\"id\": \"{0}\"}}', variables('azureFirewallSubnetId'))), json('null'))]",
"publicIPAddress": {
"id": "[format('{0}{1}', variables('azureFirewallPublicIpId'), add(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')], 1))]"
}
}
}
}
],
"vnetAddressPrefix": "10.10.0.0/24",
"azureFirewallSubnetPrefix": "10.10.0.0/25",
"publicIPNamePrefix": "publicIP",
"azurepublicIpname": "[variables('publicIPNamePrefix')]",
"azureFirewallSubnetName": "AzureFirewallSubnet",
"azureFirewallSubnetId": "[resourceId('Microsoft.Network/virtualNetworks/subnets', parameters('virtualNetworkName'), variables('azureFirewallSubnetName'))]",
"azureFirewallPublicIpId": "[resourceId('Microsoft.Network/publicIPAddresses', variables('publicIPNamePrefix'))]"
},
"resources": [
{
"type": "Microsoft.Network/ipGroups",
"apiVersion": "2022-01-01",
"name": "[parameters('workloadIpGroupName')]",
"location": "[parameters('location')]",
"properties": {
"ipAddresses": [
"10.20.0.0/24",
"10.30.0.0/24"
]
}
},
{
"type": "Microsoft.Network/ipGroups",
"apiVersion": "2022-01-01",
"name": "[parameters('infraIpGroupName')]",
"location": "[parameters('location')]",
"properties": {
"ipAddresses": [
"10.40.0.0/24",
"10.50.0.0/24"
]
}
},
{
"type": "Microsoft.Network/virtualNetworks",
"apiVersion": "2022-01-01",
"name": "[parameters('virtualNetworkName')]",
"location": "[parameters('location')]",
"tags": {
"displayName": "[parameters('virtualNetworkName')]"
},
"properties": {
"addressSpace": {
"addressPrefixes": [
"[variables('vnetAddressPrefix')]"
]
},
"subnets": [
{
"name": "[variables('azureFirewallSubnetName')]",
"properties": {
"addressPrefix": "[variables('azureFirewallSubnetPrefix')]"
}
}
],
"enableDdosProtection": false
}
},
{
"copy": {
"name": "publicIpAddress",
"count": "[length(range(0, parameters('numberOfPublicIPAddresses')))]"
},
"type": "Microsoft.Network/publicIPAddresses",
"apiVersion": "2022-01-01",
"name": "[format('{0}{1}', variables('azurepublicIpname'), add(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex()], 1))]",
"location": "[parameters('location')]",
"sku": {
"name": "Standard"
},
"properties": {
"publicIPAllocationMethod": "Static",
"publicIPAddressVersion": "IPv4"
}
},
{
"type": "Microsoft.Network/firewallPolicies",
"apiVersion": "2022-01-01",
"name": "[parameters('firewallPolicyName')]",
"location": "[parameters('location')]",
"properties": {
"threatIntelMode": "Alert"
}
},
{
"type": "Microsoft.Network/firewallPolicies/ruleCollectionGroups",
"apiVersion": "2022-01-01",
"name": "[format('{0}/{1}', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
"properties": {
"priority": 200,
"ruleCollections": [
{
"ruleCollectionType": "FirewallPolicyFilterRuleCollection",
"action": {
"type": "Allow"
},
"name": "azure-global-services-nrc",
"priority": 1250,
"rules": [
{
"ruleType": "NetworkRule",
"name": "time-windows",
"ipProtocols": [
"UDP"
],
"destinationAddresses": [
"13.86.101.172"
],
"sourceIpGroups": [
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
],
"destinationPorts": [
"123"
]
}
]
}
]
},
"dependsOn": [
"[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
]
},
{
"type": "Microsoft.Network/firewallPolicies/ruleCollectionGroups",
"apiVersion": "2022-01-01",
"name": "[format('{0}/{1}', parameters('firewallPolicyName'), 'DefaultApplicationRuleCollectionGroup')]",
"properties": {
"priority": 300,
"ruleCollections": [
{
"ruleCollectionType": "FirewallPolicyFilterRuleCollection",
"name": "global-rule-url-arc",
"priority": 1000,
"action": {
"type": "Allow"
},
"rules": [
{
"ruleType": "ApplicationRule",
"name": "winupdate-rule-01",
"protocols": [
{
"protocolType": "Https",
"port": 443
},
{
"protocolType": "Http",
"port": 80
}
],
"fqdnTags": [
"WindowsUpdate"
],
"terminateTLS": false,
"sourceIpGroups": [
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
]
}
]
},
{
"ruleCollectionType": "FirewallPolicyFilterRuleCollection",
"action": {
"type": "Allow"
},
"name": "Global-rules-arc",
"priority": 1202,
"rules": [
{
"ruleType": "ApplicationRule",
"name": "global-rule-01",
"protocols": [
{
"protocolType": "Https",
"port": 443
}
],
"targetFqdns": [
"www.microsoft.com"
],
"terminateTLS": false,
"sourceIpGroups": [
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
]
}
]
}
]
},
"dependsOn": [
"[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
"[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
]
},
{
"type": "Microsoft.Network/azureFirewalls",
"apiVersion": "2021-03-01",
"name": "[parameters('firewallName')]",
"location": "[parameters('location')]",
"zones": "[if(equals(length(parameters('availabilityZones')), 0), null(), parameters('availabilityZones'))]",
"properties": {
"ipConfigurations": "[variables('azureFirewallIpConfigurations')]",
"firewallPolicy": {
"id": "[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]"
}
},
"dependsOn": [
"[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultApplicationRuleCollectionGroup')]",
"[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
"[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
"publicIpAddress",
"[resourceId('Microsoft.Network/virtualNetworks', parameters('virtualNetworkName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
]
}
]
}
Şablonda birden çok Azure kaynağı tanımlanır:
- Microsoft.Network/ipGroups
- Microsoft.Network/firewallİlkeler
- Microsoft.Network/firewallPolicies/ruleCollectionGroups
- Microsoft.Network/azureFirewalls
- Microsoft.Network/virtualNetworks
- Microsoft.Network/publicIPAddresses
Şablonu dağıtma
ARM şablonunu Azure'a dağıtma:
Azure'da oturum açmak ve şablonu açmak için Azure'a dağıt'ı seçin. Şablon bir Azure Güvenlik Duvarı, sanal WAN ve sanal merkez, ağ altyapısı ve iki sanal makine oluşturur.
Portalda, Kurallar ve Ip Grupları ile Güvenlik Duvarı ve FirewallPolicy Oluşturma sayfasında aşağıdaki değerleri yazın veya seçin:
- Abonelik: Mevcut abonelikler arasından seçim yapın.
- Kaynak grubu: Mevcut kaynak gruplarından birini seçin veya Yeni oluştur'u ve ardından Tamam'ı seçin.
- Bölge: Bir bölge seçin.
- Güvenlik Duvarı Adı: Güvenlik duvarı için bir ad yazın.
Gözden Geçir + oluştur’u ve sonra da Oluştur’u seçin. Dağıtımın tamamlanması 10 dakika veya daha uzun sürebilir.
Dağıtılan kaynakları gözden geçirme

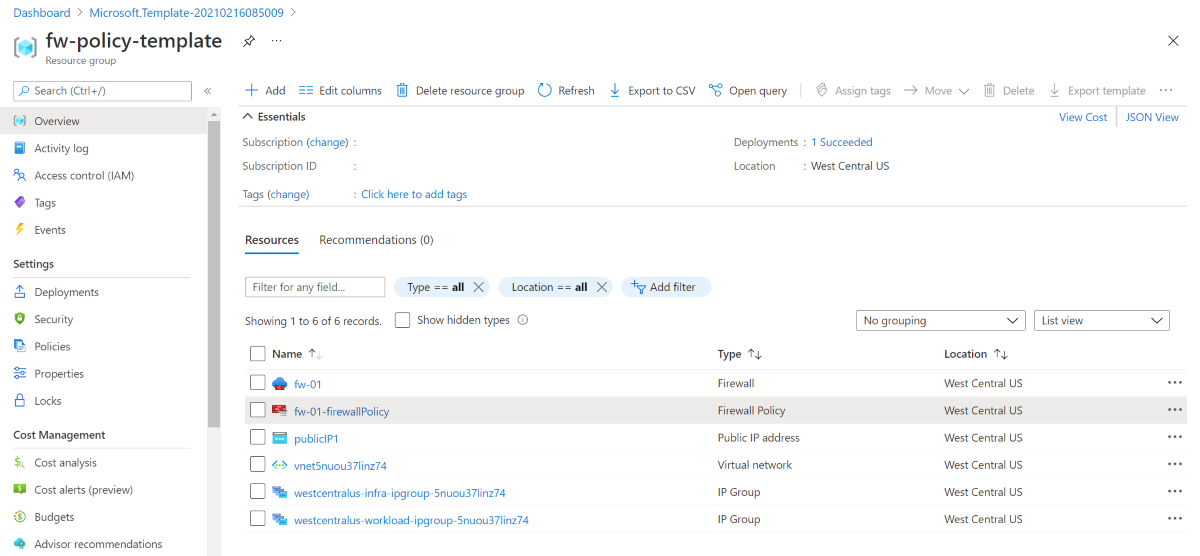

Dağıtım tamamlandıktan sonra aşağıdaki benzer kaynakları görürsünüz.
Kaynakları temizleme
Güvenlik duvarıyla oluşturduğunuz kaynaklara artık ihtiyacınız kalmadığında kaynak grubunu silin. Bu işlem güvenlik duvarını ve ilgili tüm kaynakları kaldırır.
Kaynak grubunu silmek için cmdlet'ini çağırın Remove-AzResourceGroup :
Remove-AzResourceGroup -Name "<your resource group name>"
