Hızlı Başlangıç: Azure portalını kullanarak Azure Route Server oluşturma

Bu hızlı başlangıçta Azure portalını kullanarak Azure Route Server oluşturma ve ağ sanal gereci (NVA) ile BGP eşlemesini yapılandırma adımları gösterilmektedir. Azure Route Server, bgp protokolleri aracılığıyla yolları otomatik olarak değişerek sanal ağınızla ağ sanal gereçleri arasında dinamik yönlendirme sağlar.

Bu hızlı başlangıcı tamamlayarak, Azure sanal ağınızdaki ağ sanal gereçleri ile dinamik yol değişimini kolaylaştırabilen işlevli bir Yol Sunucusuna sahipsiniz.

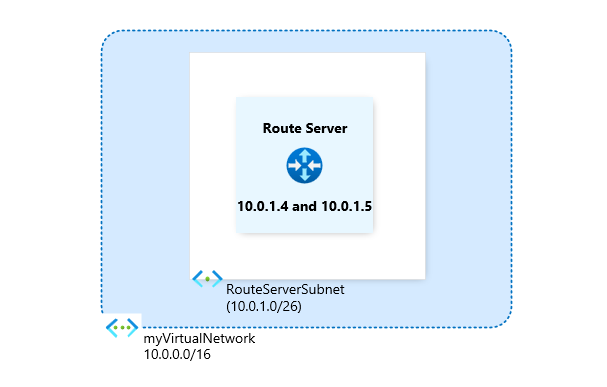

Azure portalını kullanarak ağ sanal gereçlerine BGP eşlemesi ile Azure Route Server dağıtım ortamını gösteren diyagram.

Azure aboneliğiniz yoksa, başlamadan önce ücretsiz bir hesap oluşturun.

Önemli

İlişkili genel IP adresi olmadan 1 Kasım 2021'den önce oluşturulan yol sunucuları genel önizleme teklifiyle dağıtıldı. Genel önizleme teklifi Genel Kullanılabilirlik SLA'sını ve desteği içermez. Genel Kullanılabilirlik teklifiyle bir rota sunucusu dağıtmak ve Genel Kullanılabilirlik SLA'sı ve destek için uygunluğu sağlamak için rota sunucunuzu silip yeniden kurun.

Önkoşullar

Başlamadan önce aşağıdaki gereksinimlere sahip olduğunuzdan emin olun:

Rota Sunucusu Oluşturma

Bu bölümde, gerekli sanal ağ altyapısı da dahil olmak üzere Azure portalını kullanarak Azure Route Server oluşturma işleminde size yol gösterir.

  1. Azure portalınaoturum açın.

  2. Portalın üst kısmındaki arama kutusuna yol sunucusu yazın ve arama sonuçlarından Yönlendirme Sunucusu'nu seçin.

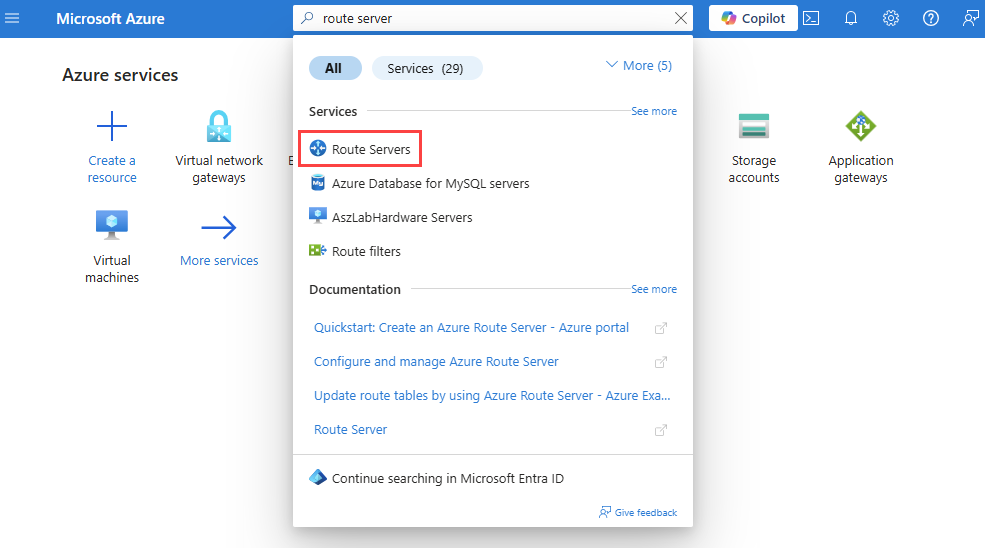

    Azure portalında Rota Sunucusu'nu arama işlemini gösteren ekran görüntüsü.

  3. Route Servers sayfasında + Oluştur'u seçin.

  4. Temel Bilgiler sekmesinde Bir Yönlendirme Sunucusu Oluştur, aşağıdaki bilgileri girin veya seçin.

    Ayarlar Değer
    Proje ayrıntıları
    Abonelik Rota Sunucusunu dağıtmak için kullanmak istediğiniz Azure aboneliğini seçin.
    Kaynak Grubu Yeni Oluştur'u seçin.
    İsim alanına myResourceGroup yazın.
    Tamam'ı seçin.
    Örnek ayrıntıları
    İsim myRouteServer girin.
    Bölge Doğu ABD'yi veya Rota Sunucusu'nu oluşturmayı tercih ettiğiniz herhangi bir bölgeyi seçin.
    Yönlendirme Tercihi ExpressRoute'u seçin. Diğer kullanılabilir seçenekler: VPN ve ASPath.
    Yönlendirme Sunucusu kapasitesi Açılan listeden öğesini seçin. Daha fazla bilgi için bkz. Yönlendirme Sunucusu Kapasitesi.
    Sanal ağları yapılandırma
    Sanal ağ Yeni Oluştur'u seçin.
    Ad alanına myVirtualNetwork yazın.
    Adres aralığı alanına 10.0.0.0/16 girin.
    Alt ağ adı ve Adres aralığı alanına sırasıyla RouteServerSubnet ve 10.0.1.0/26 girin.
    Tamam'ı seçin.
    Alt ağ Sanal ağı ve alt ağı oluşturduktan sonra RouteServerSubnet doldurulur.
    - Alt ağın adı RouteServerSubnet olmalıdır.
    - Alt ağ en az /26 veya daha büyük olmalıdır.
    Genel IP adresi
    Genel IP adresi Rota Sunucusu'na atamak için Yeni oluştur'u seçin veya mevcut standart genel IP kaynağını seçin. Yönlendirme Sunucusu yapılandırmasını yöneten arka uç hizmetine bağlantı sağlamak için genel IP adresi gereklidir.
    Genel IP adresi adı myVirtualNetwork-ip girin. Route Server'ı yöneten arka uç hizmetine bağlantı sağlamak için Standart genel IP adresi gereklidir.

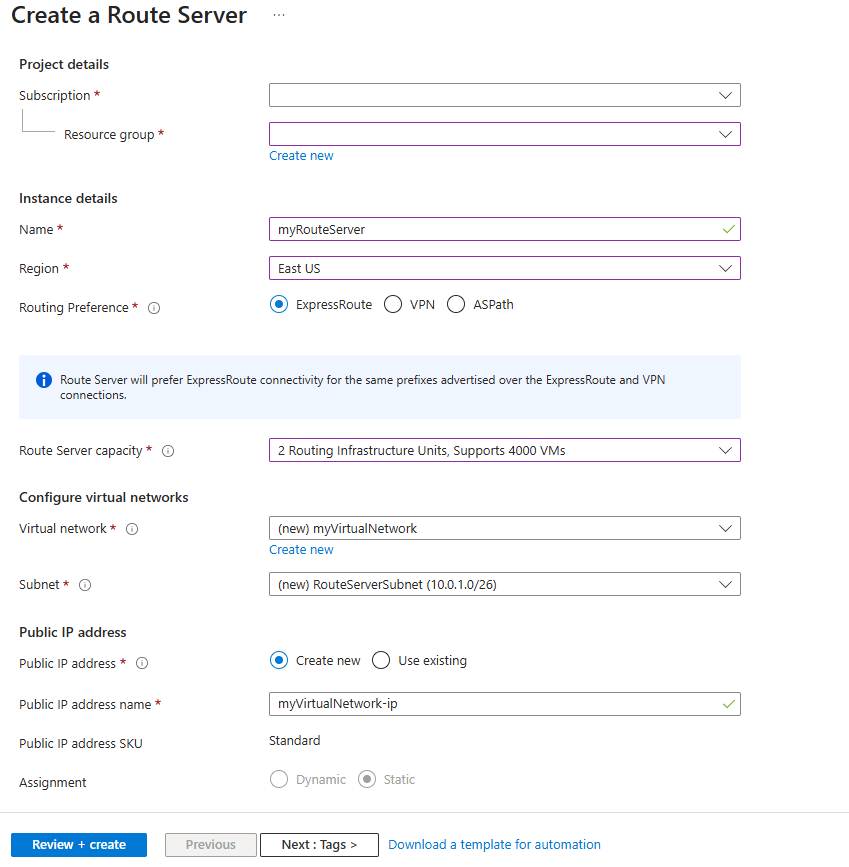

    Azure portalında Yol Sunucusu oluşturmaya yönelik Temel Bilgiler sekmesini gösteren ekran görüntüsü.

  5. Review + create öğesini seçin ve doğrulama geçtiğinde Create öğesini seçin.

    Uyarı

    Route Sunucusunun dağıtımı 30 dakikaya kadar sürebilir.

Ağ sanal gereci ile BGP eşlemesini yapılandırma

Yönlendirme Sunucusu'nu oluşturduktan sonra, dinamik yol değişimini etkinleştirmek için ağ sanal gerecinizle BGP eşlemesini yapılandırın.

  1. Dağıtım tamamlandıktan sonra Kaynağa Git'i seçerek myRouteServer'e gidin.

  2. Ayarlar altında Eşler seçin.

  3. BGP eş eklemek için + Ekle'yi seçin.

  4. Pasif Ekle sayfasında aşağıdaki bilgileri girin:

    Ayarlar Değer
    İsim BGP eşlerini tanımlamak için bir ad. Bunun gerçek NVA adıyla eşleşmesi gerekmez.
    Otonom Sistem Numarası NVA'nın Otonom Sistem Numarası (ASN). Daha fazla bilgi için bkz. Hangi Özerk Sistem Numaraları (ASN'ler) Kullanabilirim?
    IPv4 Adresi NVA'nın myRouteServer ile BGP kurmak için iletişim kuracağı özel IP adresi.

  5. BGP eşlemesini oluşturmak için Ekle'yi seçin.

    BgP eş olarak Yol Sunucusuna ağ sanal gerecinin nasıl ekleneceğini gösteren ekran görüntüsü.

NVA'da yapılandırmayı tamamlayın.

BGP eşleme kurulumunu tamamlamak için NVA'yı IP adreslerini ve ASN'sini kullanarak Yönlendirme Sunucusu ile bir BGP oturumu oluşturacak şekilde yapılandırmanız gerekir. Yönlendirme Sunucusu'nun IP adreslerini ve ASN'yi Genel Bakış sayfasında bulabilirsiniz:

BGP yapılandırma ayrıntılarını içeren Yönlendirme Sunucusu'nun Genel Bakış sayfasını gösteren ekran görüntüsü.

NVA'nızda BGP'yi yapılandırmak için şu değerleri kullanın:

  • ASN: virtualRouterAsn değeri (genellikle 65515)
  • Eş IP adresleri: Genel bakışta gösterilen virtualRouterIps değerleri

Önemli

NVA'yı her iki yönlendirme sunucusu örneği IP'siyle eşleyerek sanal ağ yönlendirmelerinin NVA bağlantıları üzerinden yayıldığından emin olun ve yüksek kullanılabilirlik sağlayın.

Kaynakları temizle

Yönlendirme Sunucusu'na ve ilişkili kaynaklara artık ihtiyacınız kalmadığında kaynak grubunu silin:

  1. Portalın üst kısmındaki arama kutusuna myResourceGroup yazın. Arama sonuçlarından myResourceGroup seçin.

  2. Kaynak grubunu sil seçeneğini seçin.

  3. Kaynak grubunu sil bölümüne myResourceGroup yazın ve Sil'i seçin.

  4. Sil'i seçerek kaynak grubunun ve tüm kaynaklarının silinmesini onaylayın.

Sonraki adım

Bir Yönlendirme Sunucusu oluşturup BGP eşlemesi oluşturduğunuza göre, Yönlendirme Sunucusu özellikleri hakkında daha fazla bilgi edinin:

Öğretici: Route Server ile sanal ağ aygıtı arasında BGP eşlemesini yapılandırma
