Temel: Trafiği dolaylı uçlara veya İnternet'e yönlendirme

Bu makalede, dolaylı uç bağlantısı, internet çıkışı veya VPN/SD-WAN tünelleri için uç sanal ağındaki bir ağ sanal gerecine trafik göndermek için Sanal WAN statik yolların nasıl kullanılacağı açıklanmaktadır.

Senaryoya genel bakış

Bu yönlendirme senaryosunda, trafiği Sanal WAN uç sanal ağında dağıtılan bir ağ sanal gerecine (NVA) yönlendirmek için Azure Sanal WAN nasıl yapılandırılacağı açıklanır. Bu tasarımda NVA trafiği inceler ve ardından trafiği İnternet'e, sanal hub'a dolaylı olarak bağlı olan (ancak NVA sanal ağıyla eşlenen) sanal ağlara veya NVA'da sonlandırılan VPN/SDWAN tünellerine iletir.

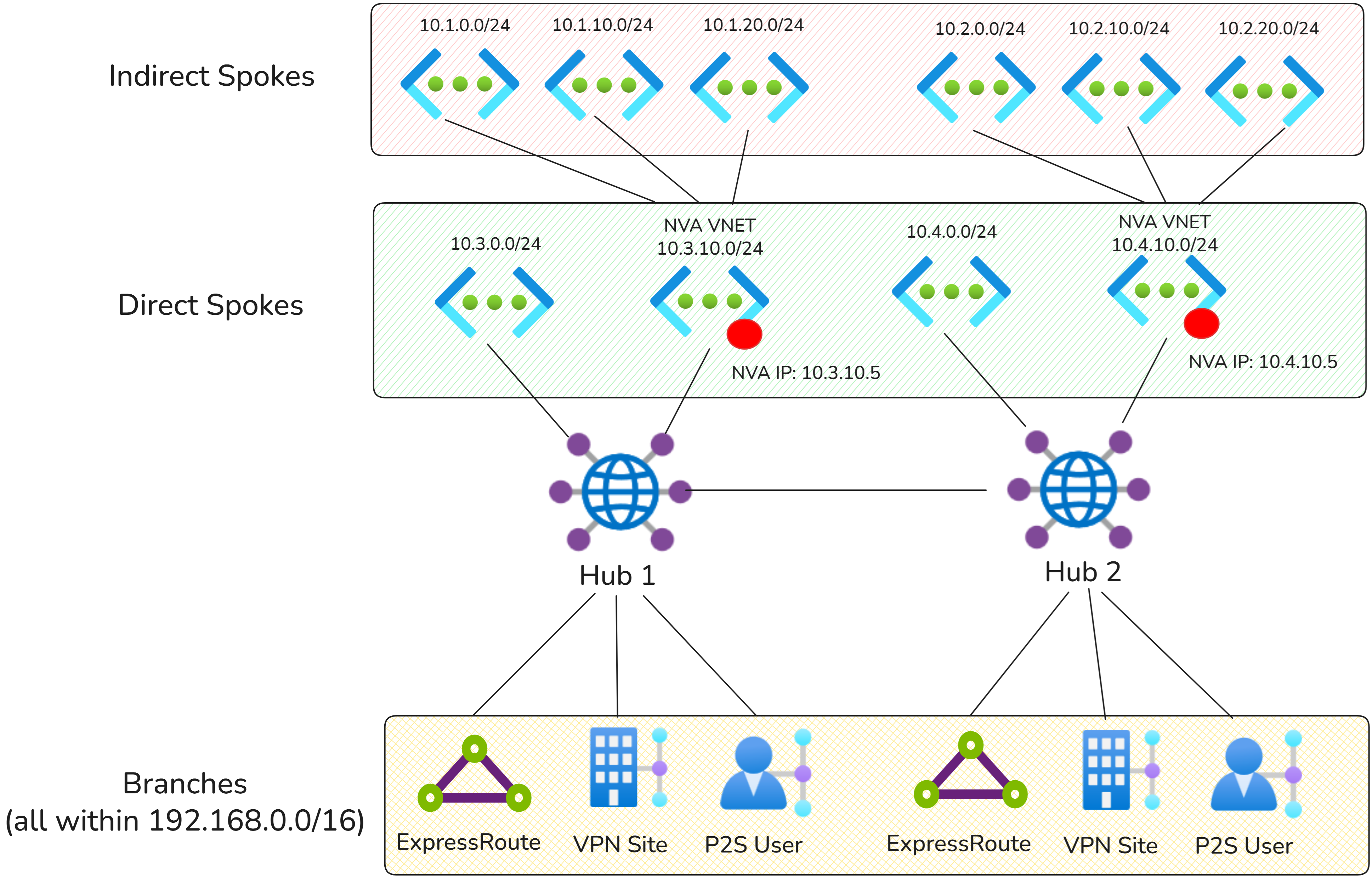

Ağ diyagramı

Trafik akışları

Aşağıdaki bölümlerde, Sanal WAN statik yollarını kullanarak trafiğin dolaylı uç noktalara ve İnternet'e nasıl yönlendirildiği açıklanmaktadır.

Dolaylı tel desenleri

Aşağıdaki bağlantı matrisi, bu senaryoda trafiğin doğrudan Sanal WAN mı yoksa bir NVA'ya mı geçdiğini özetler.

Kaynak/Hedef	Hub 1 Dolaylı Bağlantılar	Merkez 1 Doğrudan Bağlantılar	Merkez 1 Şubeleri	Hub 2 Dolaylı Uçlar	Merkez 2 Doğrudan Bağlantılar	Merkez 2 Şube
Hub 1 Dolaylı Bağlantılar	Via Hub 1 NVA	Via Hub 1 NVA	Via Hub 1 NVA	Hub 1,2 NVA aracılığıyla	Via Hub 1 NVA	Via Hub 1 NVA
Merkez 1 Doğrudan Bağlantılar	Via Hub 1 NVA	Doğrudan	Doğrudan	Via Hub 2 NVA	Doğrudan	Doğrudan
Merkez 1 Şubeleri	Via Hub 1 NVA	Doğrudan	Doğrudan	Via Hub 2 NVA	Doğrudan	Doğrudan
Hub 2 Dolaylı Uçlar	Hub 1 ve Hub 2 NVA'ları aracılığıyla	Via Hub 2 NVA	Via Hub 2 NVA	Via Hub 2 NVA	Via Hub 2 NVA	Via Hub 2 NVA
Merkez 2 Doğrudan Bağlantılar	Via Hub 1 NVA	Doğrudan	Doğrudan	Via Hub 2 NVA	Doğrudan	Doğrudan
Merkez 2 Şube	Via Hub 1 NVA	Doğrudan	Doğrudan	Via Hub 2 NVA	Doğrudan	Doğrudan

İnternet erişim desenleri

Note

0.0.0.0/0 yolu Sanal WAN hub'lara yayılmaz. Her bağlantı, İnternet çıkışı için yerel hub'ın NVA'sını kullanmalıdır.

Aşağıdaki bağlantı matrisi, bu senaryoda İnternet erişimini özetler.

Kaynak	Internet
Merkez 1 Doğrudan Bağlantılar	Via Hub 1 NVA
Merkez 1 Şubeleri	Via Hub 1 NVA
Merkez 2 Doğrudan Bağlantılar	Via Hub 2 NVA
Merkez 2 Şube	Via Hub 2 NVA

Configuration

Bu bölümdeki yapılandırmada 1. seçenek statik yol yapılandırması kullanılır. Seçenek 2 de kullanılabilir, ancak Sanal WAN genelinde tüm varsayılan Yönlendirme Tablolarında, sonraki aşama NVA Sanal Ağ bağlantılarıyla statik yollar eklemek için ek yapılandırma gerektirir.

Dolaylı uçlar için statik yollar

Aşağıdaki statik yollar, NVA sanal ağ bağlantısına doğrudan eklenerek yapılandırılır ve Statik yolu yaytrue olarak ayarlanır.

Merkez	Connection	Önek	Sonraki atlama IP adresi
Merkez 1	NVA Sanal Ağ Bağlantısı (Hub1)	10.2.0.0/16	10.3.10.5
Hub 2	NVA Sanal Ağ Bağlantısı (Hub2)	10.4.0.0/16	10.4.10.5

İnternet çıkışı için statik yollar

Aşağıdaki statik yollar, NVA sanal ağ bağlantısına doğrudan eklenerek yapılandırılır ve Statik yolu yaymatrue olarak ayarlanmıştır (seçenek 1 statik yönlendirme modeli).

Merkez	Connection	Önek	Sonraki atlama IP adresi
Merkez 1	NVA Sanal Ağ Bağlantısı (Hub 1)	0.0.0.0/0	10.3.10.5
Hub 2	NVA Sanal Ağ Bağlantısı (Hub 2)	0.0.0.0/0	10.4.10.5

Sanal WAN Yönlendirme yapılandırması

her iki Sanal WAN hub'ları için tüm bağlantılar Sanal WAN genelinde tüm varsayılanRouteTable'lara yayılmalıdır. Bu yapılandırma, tüm doğrudan bağlı uç iş yüklerinin ve statik yolların tüm bağlantılara yayılmasını sağlayarak tam ağ erişilebilirliği sağlar.

Aşağıdaki tabloda Hub 1'e Sanal WAN bağlantılarının yönlendirme yapılandırması açıklanmaktadır:

Merkez	Bağlantı türü	İlişkili yönlendirme tablosu	Dağıtılan yol tabloları	Dağıtılan etiket
Merkez 1	Dallar (ExpressRoute ve VPN)	defaultRouteTable (Hub 1)	defaultRouteTable (Hub 1, Hub 2)	varsayılan etiket (Sanal WAN içindeki tüm defaultRouteTable)
Merkez 1	Sanal ağlar	defaultRouteTable (Hub 1)	defaultRouteTable (Hub 1, Hub 2)	varsayılan etiket (Sanal WAN içindeki tüm defaultRouteTable)

Aşağıdaki tabloda Hub 2'ye Sanal WAN bağlantılarının yönlendirme yapılandırması açıklanmaktadır:

Merkez	Bağlantı türü	İlişkili yönlendirme tablosu	Dağıtılan yol tabloları	Dağıtılan etiket
Hub 2	Dallar (ExpressRoute ve VPN)	defaultRouteTable (Hub 2)	defaultRouteTable (Hub 1, Hub 2)	varsayılan etiket (Sanal WAN içindeki tüm defaultRouteTable)
Hub 2	Sanal ağlar	defaultRouteTable (Hub 2)	defaultRouteTable (Hub 1, Hub 2)	varsayılan etiket (Sanal WAN içindeki tüm defaultRouteTable)

Ek dolaylı uç yönlendirme yapılandırması

Sanal WAN yalnızca doğrudan Sanal WAN hub'ına bağlı sanal ağlardaki yolları yapılandırır. Trafiği doğru NVA IP adresine yönlendirmek için dolaylı uç sanal ağlarına kullanıcı tanımlı yollar ekleyin.

Bu kullanıcı tanımlı yol, dolaylı uç sanal ağlarındaki iş yüklerinin NVA'ya ve dolayısıyla Sanal WAN geri kalanına giden bir yola sahip olması için gereklidir.

Yukarıdaki örnekte Hub 1'deki dolaylı uç sanal ağlarında aşağıdaki girişler gerekir:

Önek	Sonraki Ağ Geçidi IP adresi	Purpose
0.0.0.0/0	10.3.10.5	İnternet trafiğini denetim için yönlendirme
192.168.0.0/16	10.3.10.5	Şirket içi yol
10.1.0.0/16	10.3.10.5	Merkez 1'deki diğer dolaylı ağ uçlarına yönlendirme
10.2.0.0/16	10.3.10.5	Hub 2'de dolaylı düğümlere rota belirleme
10.3.0.0/24	10.3.10.5	Merkez 1 üzerindeki uçlara doğrudan yönlendirme
10.4.0.0/24	10.3.10.5	Merkez 2'de doğrudan bağlantı uçlarına yönlendirme

Alternatif olarak, 10.0.0.0/8 gibi toplu yolları yapılandırın.

Dikkat edilecek diğer noktalar

• Statik yollar NVA sanal ağ adres alanıyla çakışıyorsa, bu sanal ağ içindeki iş yükleri için sonraki atlama IP'sini atla ayarının sanal ağ bağlantısında doğru yapılandırıldığından emin olun. NVA'nın yönetim arabirimine doğrudan erişim gerektiren senaryolarda genellikle bu ayarı "true" olarak değiştirmek gerekir. Daha fazla bilgi için, bu sanal ağ içindeki iş yükleri için sonraki atlama IP'sini geç konusuna bakın.
• NVA ile sanal ağ bağlantısı için Varsayılan yolu yay veya İnternet Güvenliğini Etkinleştir ayarının Kapalı olarak ayarlandığından emin olun. 0.0.0.0/0 rotasının NVA'ya tanıtılmamasını ve yönlendirme döngüleri oluşturmamasını sağlar. Alternatif olarak, genel kullanıma yönelik NVA arabiriminin dağıtıldığı alt ağda, bir sonraki atlama 0.0.0.0/0 olacak şekilde için kullanıcı tanımlı bir yol ekleyebilirsiniz.
