Azure Data Studio'da Grafik Tabloları Oluşturmak için Tablo Tasarımcısı'nı kullanma

Önemli

Azure Data Studio 28 Şubat 2026 tarihindekullanımdan kaldırılıyor. Visual Studio Codekullanmanızı öneririz. Visual Studio Code'a geçiş hakkında daha fazla bilgi için Azure Data Studio'ya neler oluyor? adresini ziyaret edin.

Şunlar için geçerlidir:SQL ServerAzure SQL VeritabanıAzure SQL Yönetilen Örneği

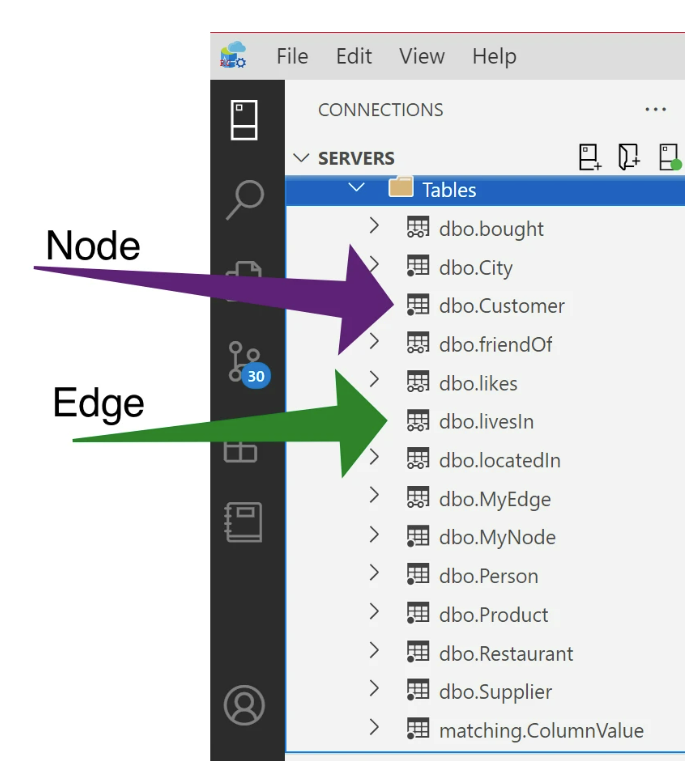

Grafik tabloları, düğüm ve uç tablo ilişkilerini kullanarak veritabanınızdaki varlıklar arasında ilişkiler kurar. Azure Data Studio'da, T-SQL kodunun uzun satırlarını el ile yazmadan bu ilişkileri doğrudan GUI'de kolayca oluşturabilirsiniz. Grafik tabloları hakkında daha fazla bilgi edinmek için SQL Graph Mimarisi ile ilgili bu belgelere göz atın. Tablo türü, Bağlantı Bölmesi'nde tablo adının solunda gösterilen simgeyle görülebilir. Tek nokta bir düğüm graf tablosunu temsil ederken, iki gölgesiz nokta aşağıda gösterildiği gibi kenar grafik tablolarını temsil eder:

Grafik tablosu oluşturma işlemi doğrudan Özellikler bölmesinde yapılır. Grafik tabloları oluşturmak için yeni bir tablo oluşturulmalıdır. Grafik tabloları mevcut tablolar için uygulanamaz.

Aşağıdaki örnekte, iki düğüm tablosu oluşturmak için tablo tasarımcısı GUI'sini kullanıyoruz: Kişi, Şehir ve iki düğüm tablosu arasındaki ilişkiyi kurmak için kenar kısıtlaması olan "yaşamlar" adlı kenar tablosu (örneğin: KişiCity) içinde yaşıyor. Bu örneğin T-SQL betik sürümü için bkz . Grafik veritabanı oluşturma ve T-SQL kullanarak bazı desen eşleştirme sorguları çalıştırma.

Düğüm tablolarını oluştur

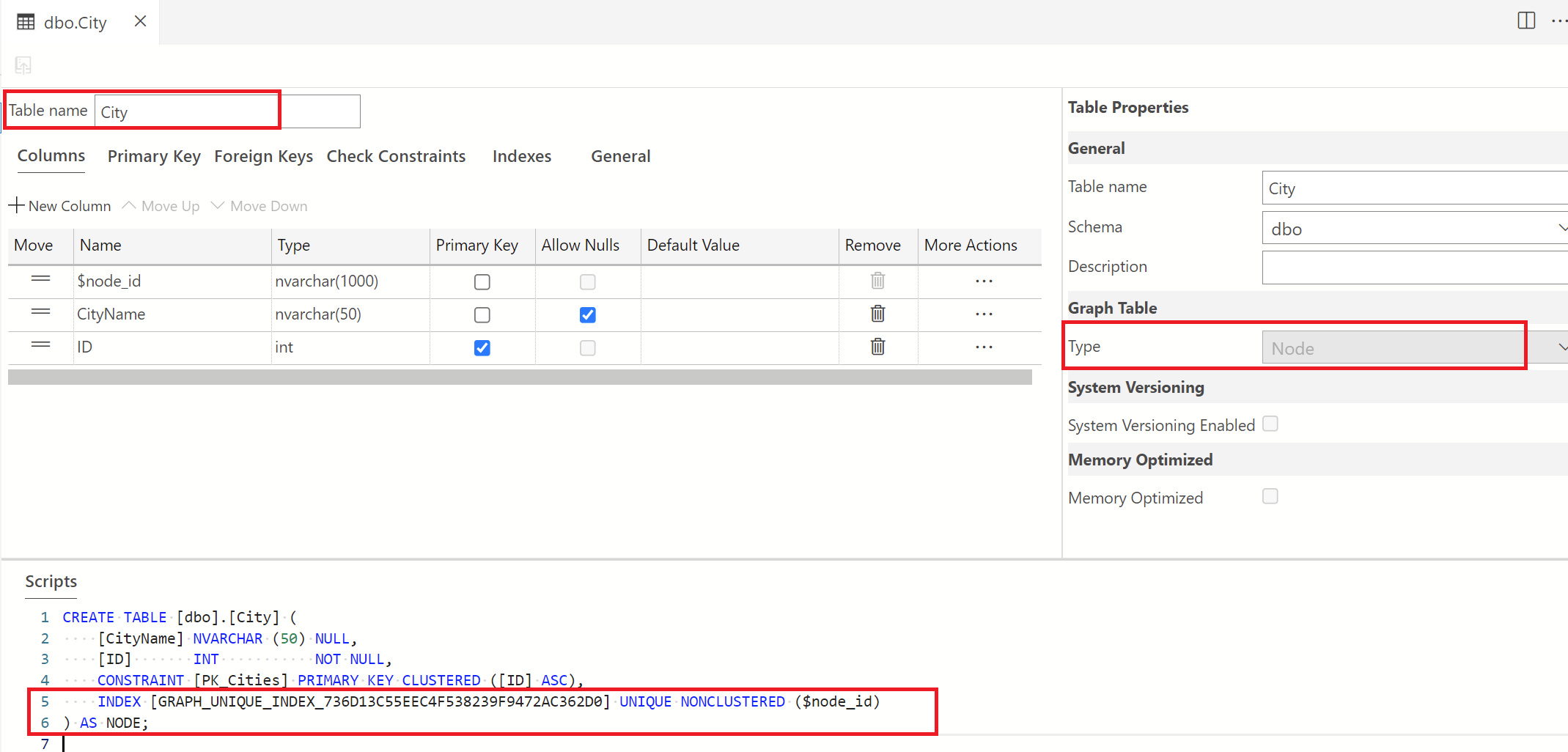

1. Bir tablo oluşturup City olarak adlandırabilirsiniz. Bu yeni tabloyu kaydetmeden önce, Tablo Özellikleri bölmesinde Grafik Tablosu seçeneğini, açılan listeden Düğüm olarak değiştirin.



   Betik "as node" söz dizimini içerecek şekilde güncellendi.

   Bu yapılandırma ayarlandıktan sonra bu güncelleştirmeyi veritabanında yayımlayın. Yayımlandıktan sonra düğüm kimliği için yeni bir sütun oluşturulur ve bu kimliğe yukarıda gösterildiği gibi betik bölmesinde başvurulur.

2. Başka bir düğüm tablosu oluşturun ve yukarıdaki ayarlarla Person olarak adlandırın.

Kenar tablosunu oluşturma

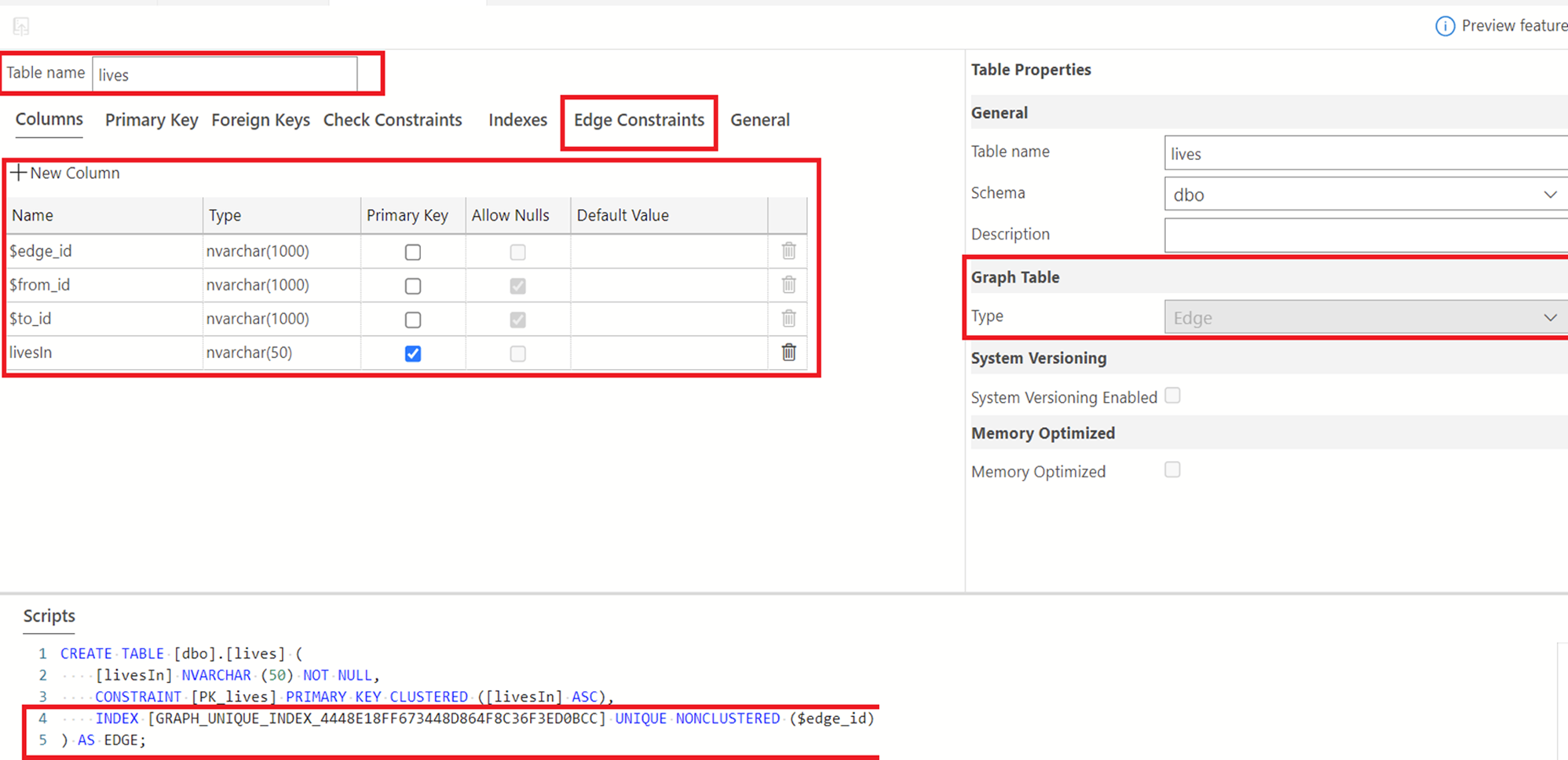

1. Daha önce de belirtildiği gibi" yaşamlar" adlı uç tablomuzu oluştururuz. Bunu yapmak için Tablolar klasörüne sağ tıklayarak yeni bir tablo oluşturun. Bu tablonun adını varsayılan adından "lives" olarak değiştirin. Bunun bir kenar tablosu olduğunu belirtmek için, Tablo Özellikleri bölmesindeki Grafik Tablo Türü açılır listesini açın ve "Microsoft Edge" seçin. Aşağıdaki talimatları inceleyin.

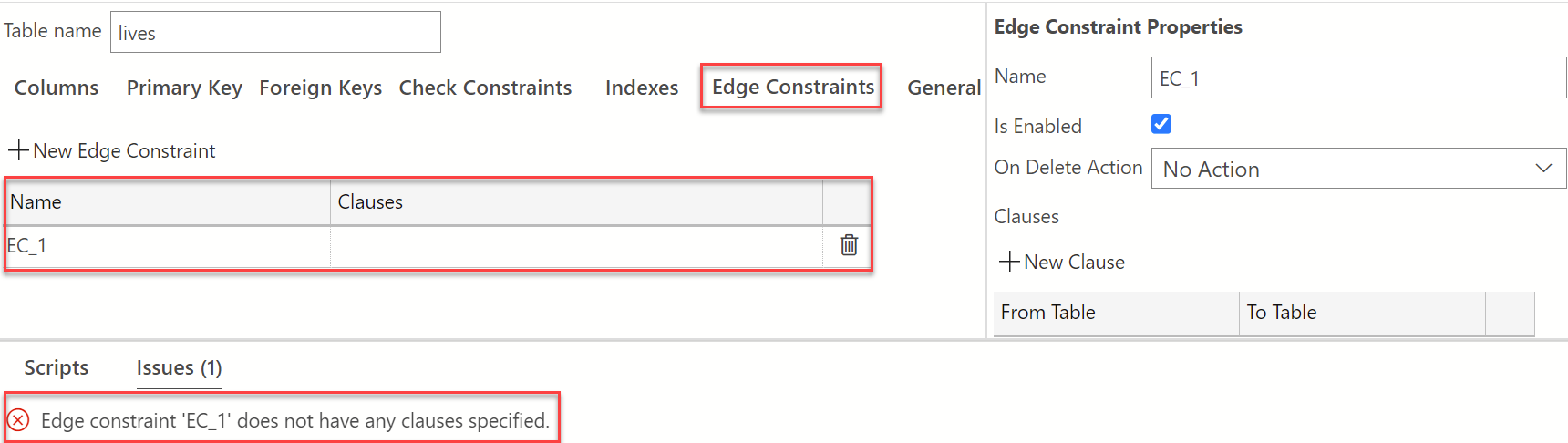

2. Düğüm ve kenar grafikleri arasındaki ilişkiyi oluşturmak için "Microsoft Edge Kısıtlamaları" öğesini seçin. Uç kısıtlamaları hakkında daha fazla bilgi edinmek için uç kısıtlamaları belgelerine bakın. Yeni bir kısıtlama oluşturmak için "Yeni Microsoft Edge Kısıtlaması" öğesinin yanındaki artı işaretini seçin. Aşağıda görüldüğü gibi "EC-1" için varsayılan bir ad sağlanır. İsminizi değiştirmekten çekinmeyin, lütfen. Bu eğitimde, bunu olduğu gibi bırakacağız.



3. Yukarıdaki görüntüdeki betik bölmesinde görüldüğü gibi, bir uyarı, bir yan tümcenin belirtilmemiş olduğunu gösteriyor. Kenardaki kısıtlamayı, Kişi ile Şehir düğüm grafik tablolarımız arasında oluşturmak için cümleyi oluşturmalıyız. "Microsoft Edge Kısıtlama Özellikleri" bölmesindeki Yan Tümcelerialtında +Yeni Yan Tümceöğesini seçin. Kimden ve Son değerleri artık yan tümceler bölümünde görünür. Açılır listeyi görmek için Tablodan üzerine gelin ve dbo.Persons seçeneğini seçin ve Tabloya açılır listesinden dbo.Cityseçeneğini belirleyin. Çalışmanızı kaydetmek için değişiklikleri yayımladığınızdan emin olun. Yukarıdaki adımları gerçekleştirdikten sonra Tablo Tasarımcısı görünümünün nasıl görünmesi gerektiğine genel bakış için aşağıya bakın.



Veritabanınızdaki farklı tablolar arasındaki ilişkilerin niteliğine bağlı olarak, gerektiği kadar az veya en fazla kısıtlama ekleyebilirsiniz.
