ILB App Service Ortamınızı Azure Application Gateway ile Tümleştirme

App Service Ortamı, müşterinin Azure sanal ağının alt ağında Azure Uygulaması Hizmeti dağıtımıdır. Uygulama erişimi için bir dış veya iç uç nokta ile dağıtılabilir. App Service ortamının iç uç nokta ile dağıtımına iç yük dengeleyici (ILB) App Service ortamı (ASE) adı verilir.

Web uygulaması güvenlik duvarları SQL eklemelerini, Siteler Arası Betikleri, kötü amaçlı yazılım yüklemelerini ve uygulama DDoS'larını ve diğer saldırıları engellemek için gelen web trafiğini inceleyerek web uygulamalarınızın güvenliğini sağlamaya yardımcı olur. Azure Market bir WAF cihazı alabilir veya Azure Uygulaması lication Gateway'i kullanabilirsiniz.

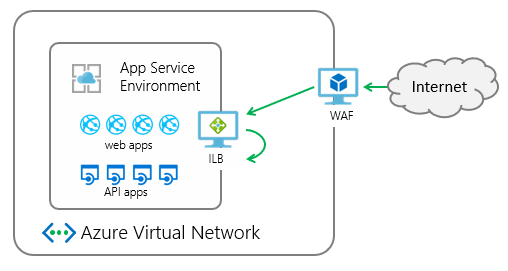

Azure Uygulaması lication Gateway, katman 7 yük dengeleme, TLS/SSL boşaltma ve web uygulaması güvenlik duvarı (WAF) koruması sağlayan bir sanal gereçtir. Genel IP adresini dinleyebilir ve trafiği uygulama uç noktanıza yönlendirebilir. Aşağıdaki bilgiler, WAF tarafından yapılandırılmış bir uygulama ağ geçidini ILB App Service ortamındaki bir uygulamayla tümleştirmeyi açıklar.

Uygulama ağ geçidinin ILB App Service ortamıyla tümleştirilmesi bir uygulama düzeyindedir. Uygulama ağ geçidini ILB App Service ortamınızla yapılandırdığınızda, bunu ILB App Service ortamınızdaki belirli uygulamalar için yaparsınız. Bu teknik, güvenli çok kiracılı uygulamaların tek bir ILB App Service ortamında barındırılmalarını sağlar.

Bu bölümde şunları yapacaksınız:

• bir Azure Uygulaması lication Ağ Geçidi oluşturun.
• Uygulama ağ geçidini ILB App Service ortamınızdaki bir uygulamaya işaret eden şekilde yapılandırın.
• Uygulama ağ geçidinize işaret eden genel DNS ana bilgisayar adını düzenleyin.

Önkoşullar

Uygulama ağ geçidinizi ILB App Service ortamınızla tümleştirmek için şunları yapmanız gerekir:

• ILB App Service ortamı.
• ILB App Service ortamı için özel bir DNS bölgesi.
• ILB App Service ortamında çalışan bir uygulama.
• Daha sonra uygulama ağ geçidinize işaret etmek için kullanılan bir genel DNS adı.
• Uygulama ağ geçidinde TLS/SSL şifrelemesi kullanmanız gerekiyorsa, uygulama ağ geçidinize bağlanmak için kullanılan geçerli bir genel sertifika gereklidir.

ILB App Service ortamı

ILB App Service ortamı oluşturma hakkında ayrıntılı bilgi için bkz . Azure portalında ASE oluşturma ve ARM şablonuyla ASE oluşturma.

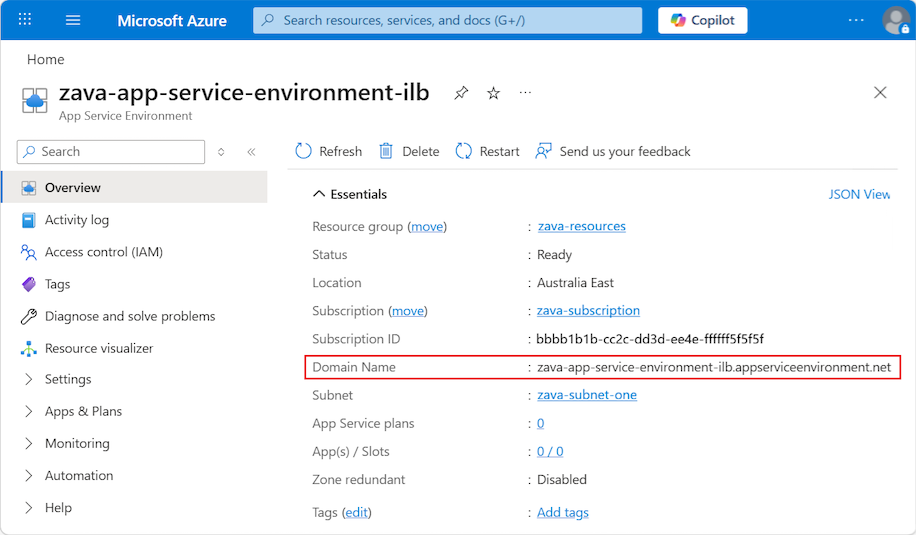

• ILB ASE oluşturulduktan sonra varsayılan etki alanı şeklindedir <YourAseName>.appserviceenvironment.net.

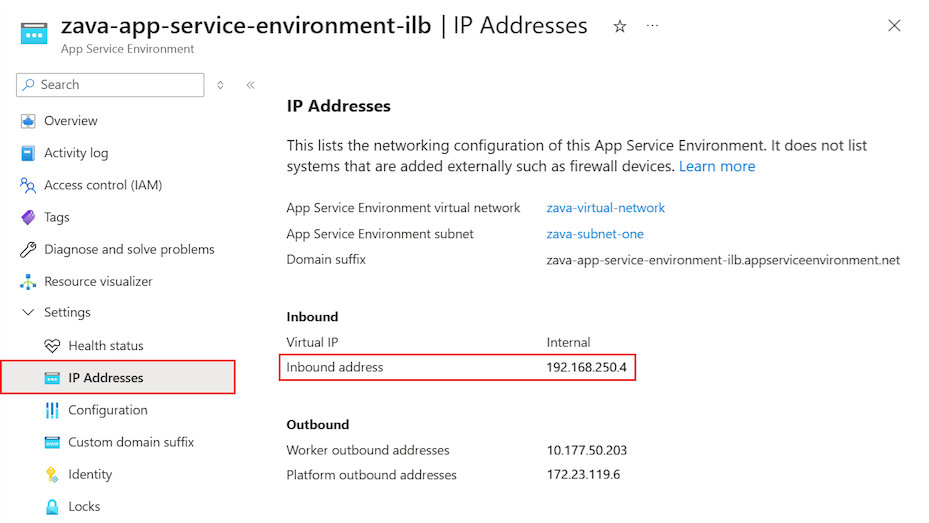

• Gelen erişim için bir iç yük dengeleyici sağlanır. ASE Ayarlar altındaki IP adreslerinde Gelen adresini de kontrol edebilirsiniz. Daha sonra bu IP adresine eşlenmiş bir özel DNS bölgesi oluşturabilirsiniz.



Özel DNS bölgesi

İç ad çözümlemesi için özel bir DNS bölgesi gerekir. Aşağıdaki tabloda gösterilen kayıt kümelerini kullanarak ASE adını kullanarak oluşturun (yönergeler için bkz . Hızlı Başlangıç - Azure portalını kullanarak Azure özel DNS bölgesi oluşturma).

Adı	Tür	Değer
*	A	ASE gelen adresi
@	A	ASE gelen adresi
@	SOA	ASE DNS adı
*.Scm	A	ASE gelen adresi

ILB ASE'de App Service

ILB ASE'nizde bir App Service planı ve bir uygulama oluşturmanız gerekir. Uygulamayı portalda oluştururken Bölge olarak ILB ASE'nizi seçin.

Uygulama ağ geçidine genel DNS adı

İnternet'ten uygulama ağ geçidine bağlanmak için yönlendirilebilir bir etki alanı adı gerekir. Bu durumda, yönlendirilebilir bir etki alanı adı kullandım ve bu etki alanı adıyla asabuludemo.com app.asabuludemo.combir App Service'e bağlanmayı planlıyordum. Uygulama ağ geçidi oluşturulduktan sonra bu uygulama etki alanı adına eşlenen IP adresinin Application Gateway Genel IP adresi olarak ayarlanması gerekir. Uygulama ağ geçidine eşlenmiş bir genel etki alanı ile App Service'te özel bir etki alanı yapılandırmanız gerekmez. App Service Etki Alanları ile özel bir etki alanı adı satın alabilirsiniz.

Geçerli bir ortak sertifika

Güvenlik geliştirmesi için oturum şifrelemesi için TLS/SSL sertifikası bağlamanız önerilir. TLS/SSL sertifikasını uygulama ağ geçidine bağlamak için aşağıdaki bilgileri içeren geçerli bir genel sertifika gereklidir. App Service sertifikaları ile bir TLS/SSL sertifikası satın alabilir ve .pfx biçiminde dışarı aktarabilirsiniz.

Veri Akışı Adı	Değer	Açıklama
Ortak Ad	<yourappname>.<yourdomainname>, örneğin: app.asabuludemo.com veya *.<yourdomainname>, örneğin: *.asabuludemo.com	Uygulama ağ geçidi için standart bir sertifika veya joker sertifika
Konu Alternatif Adı	<yourappname>.scm.<yourdomainname>, örneğin: app.scm.asabuludemo.com veya *.scm.<yourdomainname>, örneğin: *.scm.asabuludemo.com	App Service kudu hizmetine bağlanmaya izin veren SAN. App Service kudu hizmetini İnternet'e yayımlamak istemiyorsanız bu isteğe bağlı bir ayardır.

Sertifika dosyasının özel anahtarı olmalıdır ve .pfx biçiminde kaydedilmelidir, daha sonra uygulama ağ geçidine aktarılacaktır.

Uygulama ağ geçidi oluşturma

Temel uygulama ağ geçidi oluşturma işlemi için Öğretici: Azure portalını kullanarak Web Uygulaması Güvenlik Duvarı ile uygulama ağ geçidi oluşturma makalesine bakın.

Bu öğreticide, ILB App Service ortamıyla bir uygulama ağ geçidi oluşturmak için Azure portalını kullanacağız.

Azure portalında Yeni>Ağ>Uygulaması Ağ Geçidi'ni seçerek bir uygulama ağ geçidi oluşturun.

1. Temel bilgiler ayarı

   Katman açılan listesinde Standart V2 veya WAF V2'yi seçerek uygulama ağ geçidinde WAF özelliğini etkinleştirebilirsiniz.

2. Ön uçlar ayarı

   Ön uç IP adresi türünü Genel, Özel veya Her İkisi olarak seçin. Özel veya Her İkisi olarak ayarlarsanız, uygulama ağ geçidi alt ağ aralığında statik bir IP adresi atamanız gerekir. Bu durumda, yalnızca genel uç nokta için Genel IP olarak ayarlanır.

   • Genel IP adresi - Uygulama ağ geçidi genel erişimi için bir genel IP adresi ilişkilendirmeniz gerekir. Bu IP adresini kaydedin, daha sonra DNS hizmetinize bir kayıt eklemeniz gerekir.



3. Arka uçlar ayarı

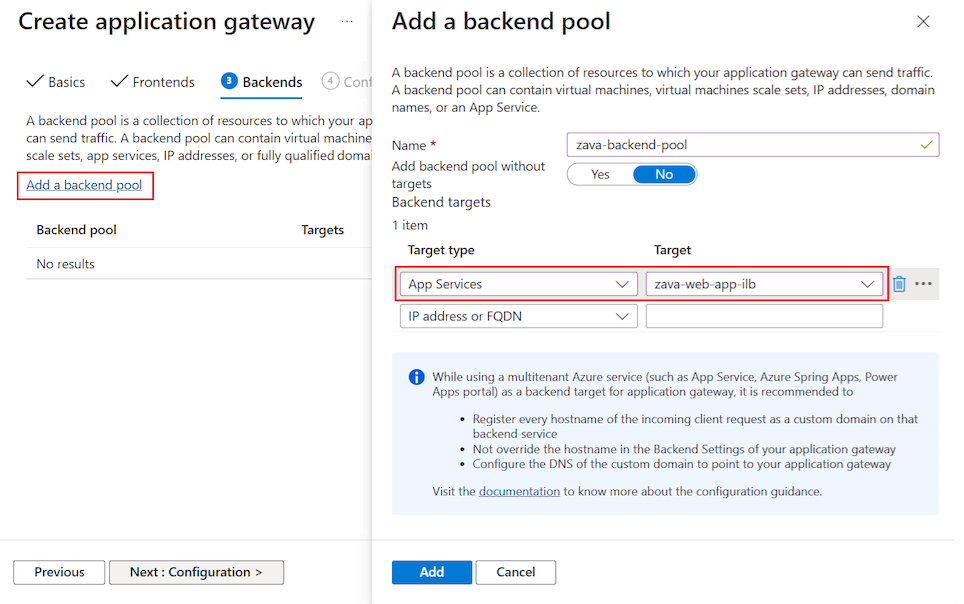

   Bir arka uç havuzu adı girin ve Hedef türünde Uygulama Hizmetleri'ni, IP adresini veya FQDN'yi seçin. Bu durumda, Uygulama hizmetleri olarak ayarlanır ve hedef açılan listeden App Service adı'nı seçeriz.



4. Yapılandırma ayarı

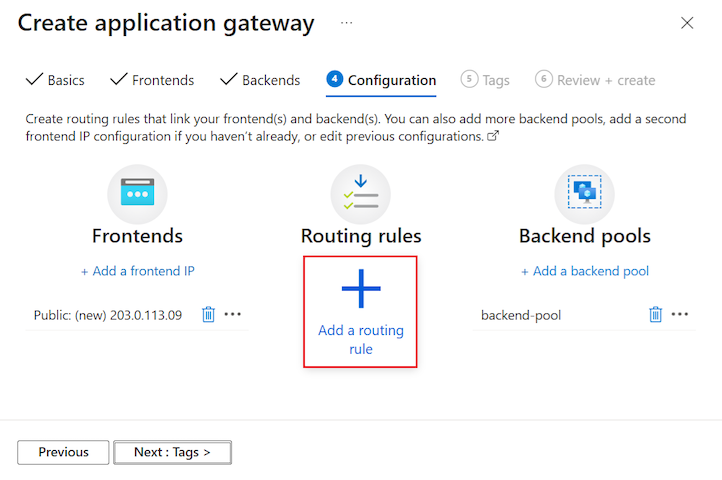

   Yapılandırma ayarı'nda, Yönlendirme kuralı ekle simgesini seçerek bir yönlendirme kuralı eklemeniz gerekir.



   Bir yönlendirme kuralında Dinleyici ve Arka uç hedefleri yapılandırmanız gerekir. Kavram kanıtı dağıtımı için bir HTTP dinleyicisi ekleyebilir veya güvenlik geliştirmesi için bir HTTPS dinleyicisi ekleyebilirsiniz.

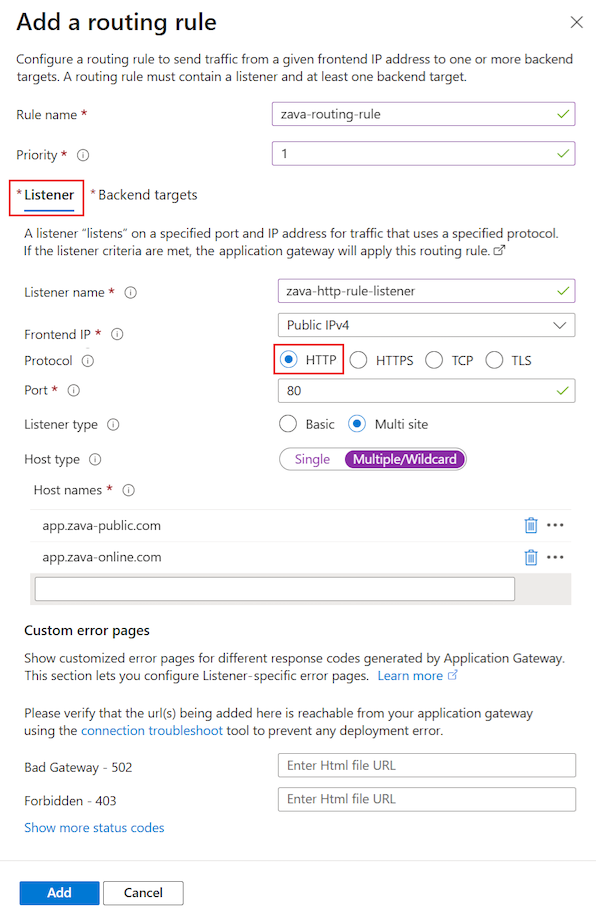

   • HTTP protokolü ile uygulama ağ geçidine bağlanmak için aşağıdaki ayarlarla bir dinleyici oluşturabilirsiniz.

     Parametre	Değer	Açıklama
     Kural adı	Örneğin: http-routingrule	Yönlendirme adı
     Dinleyici adı	Örneğin: http-listener	Dinleyici adı
     Ön uç IP adresi	Genel	İnternet erişimi için Genel olarak ayarlayın
     Protokol	HTTP	TLS/SSL şifrelemesi kullanma
     Bağlantı noktası	80	Varsayılan HTTP Bağlantı Noktası
     Dinleyici türü	Çoklu site	Uygulama ağ geçidinde birden çok siteyi dinlemeye izin ver
     Host type	Birden Çok/Joker Karakter	Dinleyici türü birden çok site olarak ayarlandıysa, birden çok veya joker karakter web sitesi adı olarak ayarlayın.
     Konak adı	Örneğin: app.asabuludemo.com	App Service için yönlendirilebilir bir etki alanı adı olarak ayarlayın

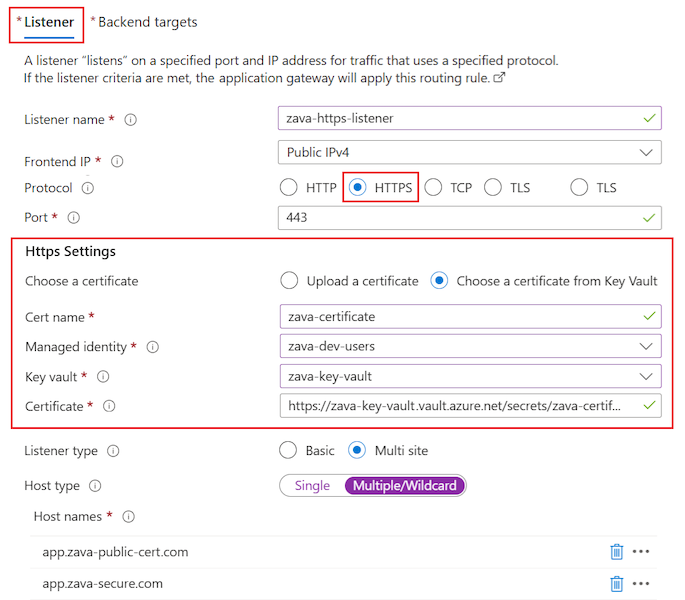

   • TLS/SSL şifrelemesi ile uygulama ağ geçidine bağlanmak için aşağıdaki ayarlarla bir dinleyici oluşturabilirsiniz.

     Parametre	Değer	Açıklama
     Kural adı	Örneğin: https-routingrule	Yönlendirme adı
     Dinleyici adı	Örneğin: https-listener	Dinleyici adı
     Ön uç IP adresi	Genel	İnternet erişimi için Genel olarak ayarlayın
     Protokol	HTTPS	TLS/SSL şifrelemesi kullanma
     Bağlantı noktası	443	Varsayılan HTTPS Bağlantı Noktası
     Https Ayarları	Sertifikayı karşıya yükleyin	Bir sertifikayı karşıya yüklemek için CN ve .pfx biçimindeki özel anahtar bulunur.
     Dinleyici türü	Çoklu site	Uygulama ağ geçidinde birden çok siteyi dinlemeye izin ver
     Host type	Birden Çok/Joker Karakter	Dinleyici türü birden çok site olarak ayarlandıysa, birden çok veya joker karakter web sitesi adı olarak ayarlayın.
     Konak adı	Örneğin: app.asabuludemo.com	App Service için yönlendirilebilir bir etki alanı adı olarak ayarlayın

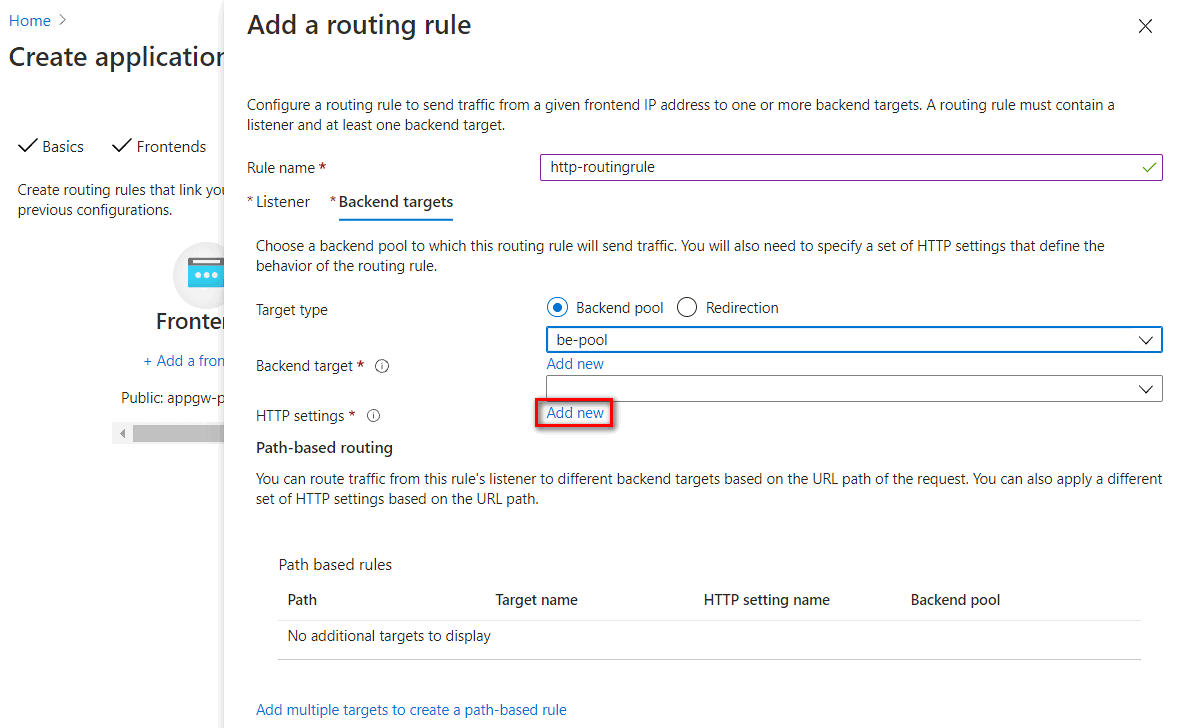

   • Arka uç hedeflerinde bir Arka Uç Havuzu ve HTTP ayarı yapılandırmanız gerekir. Arka uç havuzu daha önceki adımlarda yapılandırıldı. HTTP ayarı eklemek için Yeni bağlantı ekle'yi seçin.

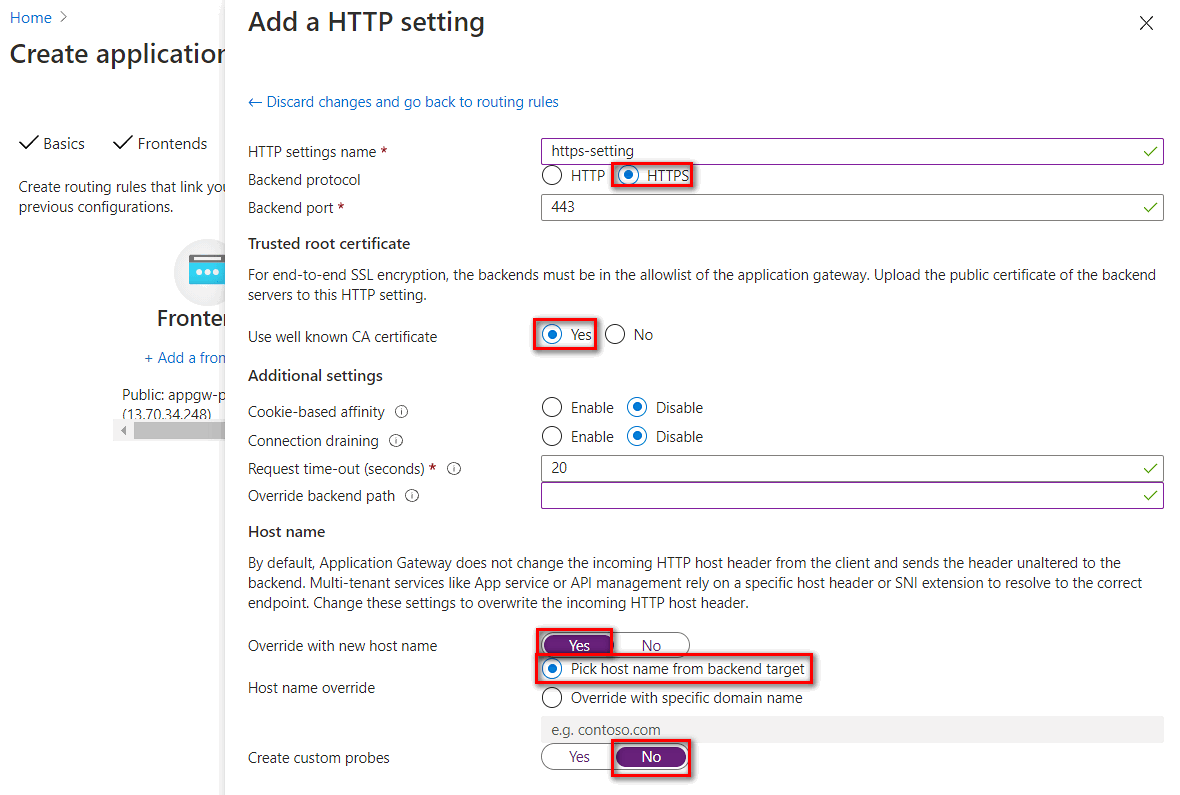

   • Aşağıda listelenen HTTP ayarları:

     Parametre	Değer	Açıklama
     HTTP ayarı adı	Örneğin: https-setting	HTTP ayarı adı
     Arka uç protokolü	HTTPS	TLS/SSL şifrelemesi kullanma
     Arka uç bağlantı noktası	443	Varsayılan HTTPS Bağlantı Noktası
     İyi bilinen CA sertifikası kullanma	Yes	ILB ASE'nin varsayılan etki alanı adıdır .appserviceenvironment.net, bu etki alanının sertifikası genel güvenilen bir kök yetkili tarafından verilir. Güvenilen kök sertifika ayarında, iyi bilinen CA güvenilen kök sertifikasını kullanacak şekilde ayarlayabilirsiniz.
     Yeni ana bilgisayar adıyla geçersiz kıl	Yes	ILB ASE'de uygulamaya bağlanırken ana bilgisayar adı üst bilgisi üzerine yazılır
     Ana bilgisayar adı geçersiz kılma	Arka uç hedefinden ana bilgisayar adını seçin	Arka uç havuzunu App Service olarak ayarlarken arka uç hedefinden konak seçebilirsiniz
     Özel yoklamalar oluşturma	Hayır	Varsayılan sistem durumu araştırmasını kullan



ILB ASE ile uygulama ağ geçidi tümleştirmesi yapılandırma

ILB ASE'ye uygulama ağ geçidinden erişmek için özel DNS bölgesine sanal ağ bağlantısı olup olmadığını denetlemeniz gerekir. Uygulama ağ geçidinizin sanal ağına bağlı bir sanal ağ yoksa, aşağıdaki adımları içeren bir sanal ağ bağlantısı ekleyin.

Özel DNS bölgesi ile sanal ağ bağlantılarını yapılandırma

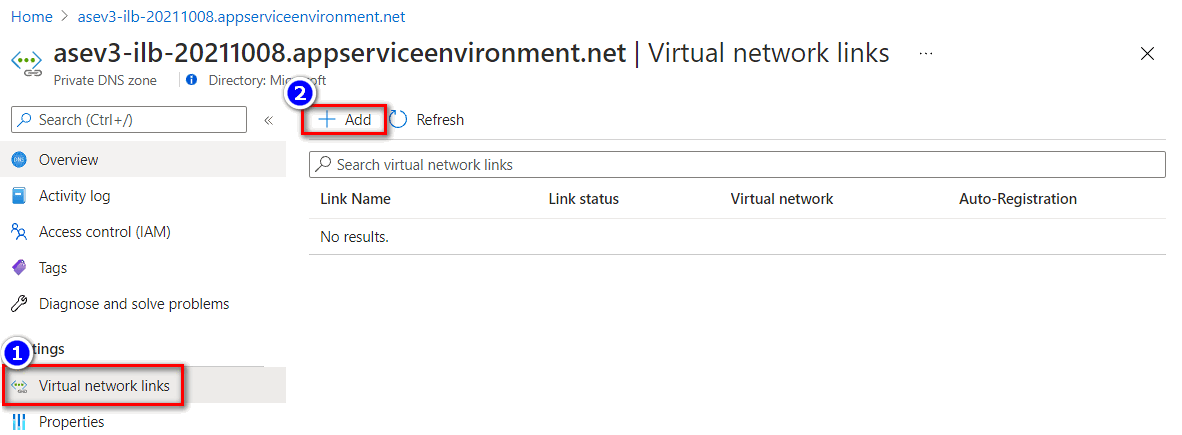

• Sanal ağ bağlantısını özel DNS bölgesiyle yapılandırmak için özel DNS bölgesi yapılandırma düzlemine gidin. Ekle sanal ağ bağlantılarını>seçin

• Bağlantı adını girin ve uygulama ağ geçidinin bulunduğu ilgili aboneliği ve sanal ağı seçin.

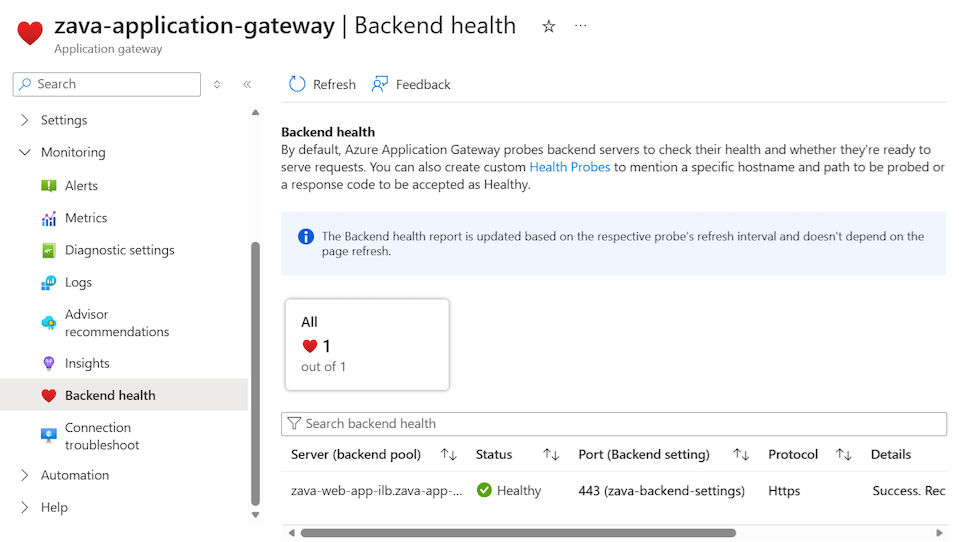

• Arka uç sistem durumunu uygulama ağ geçidi düzleminde Arka uç sistem durumundan doğrulayabilirsiniz.

Genel DNS kaydı ekleme

İnternet'ten uygulama ağ geçidine erişim için uygun bir DNS eşlemesi yapılandırmanız gerekir.

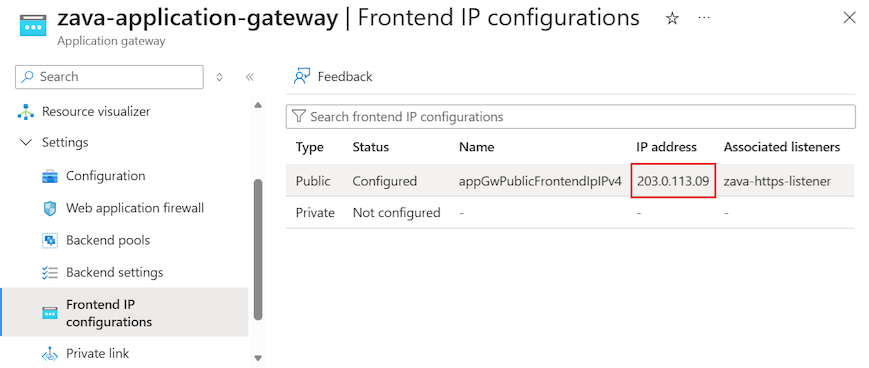

• Uygulama ağ geçidinin genel IP adresi, uygulama ağ geçidi düzlemindeki Ön uç IP yapılandırmalarında bulunabilir.

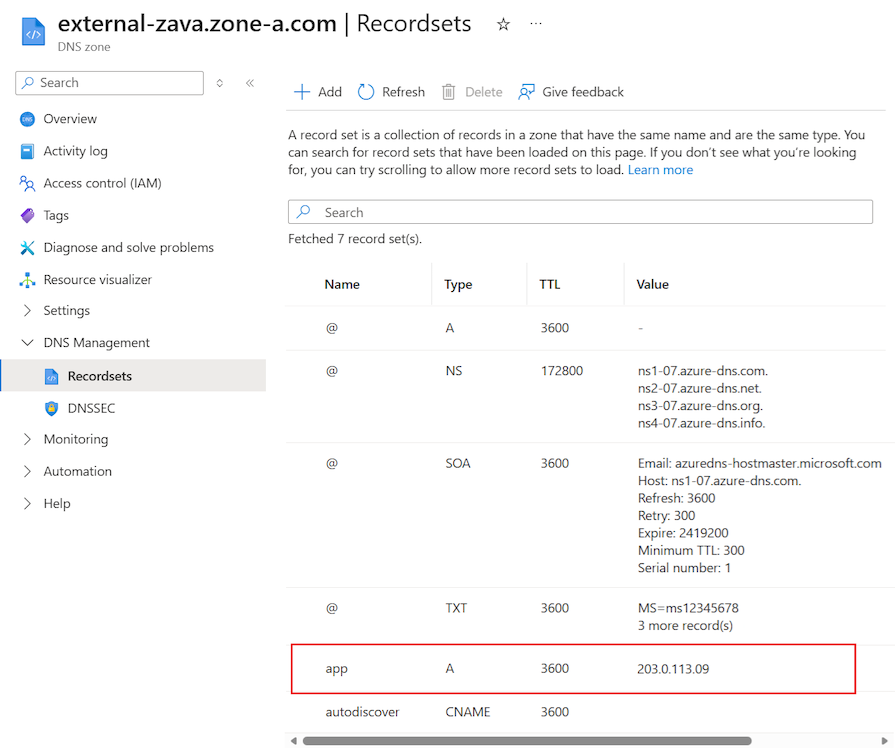

• Örnek olarak Azure DNS hizmetini kullanın, uygulama etki alanı adını uygulama ağ geçidinin genel IP adresine eşlemek için bir kayıt kümesi ekleyebilirsiniz.

Bağlantıyı doğrulama

• İnternet'ten makine erişiminde, uygulama etki alanı adının ad çözümlemesini uygulama ağ geçidi genel IP adresine doğrulayabilirsiniz.

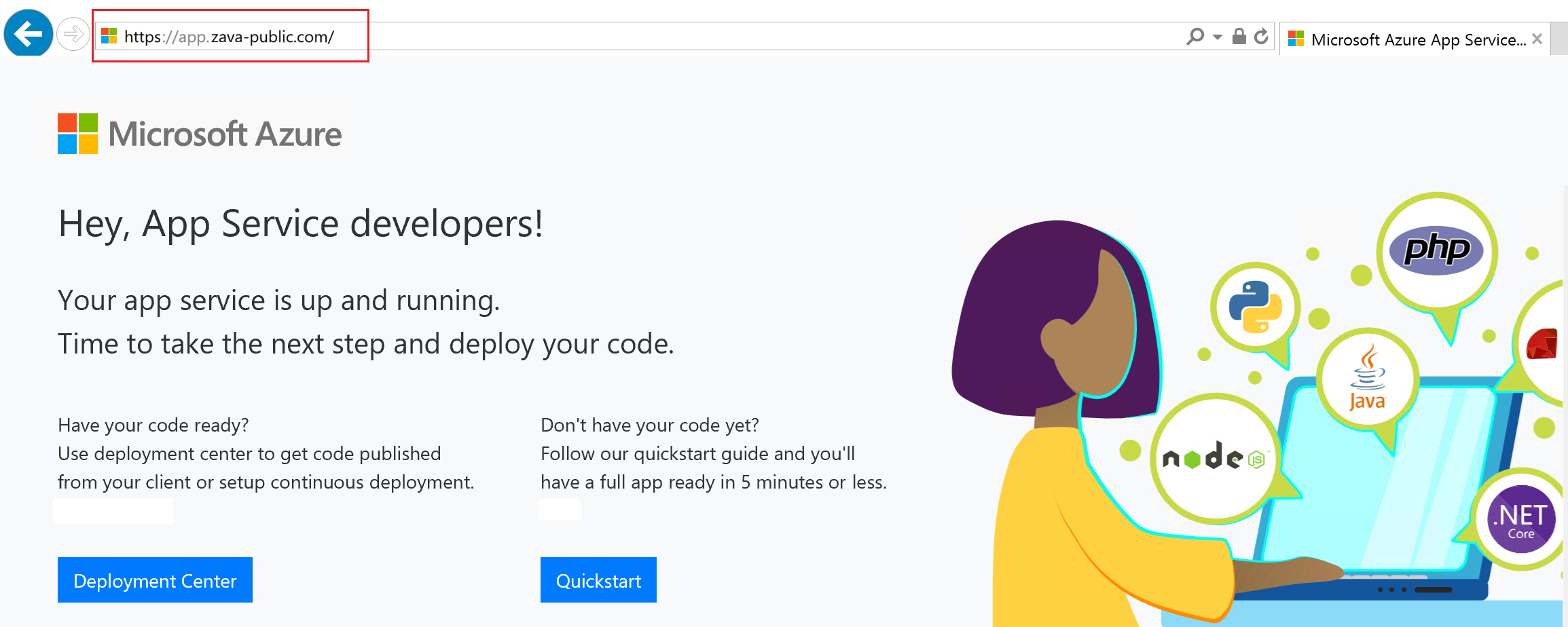

• İnternet'ten makine erişiminde, tarayıcıdan web erişimini test edin.
