Azure PowerShell kullanarak birden çok web sitesi barındıran bir uygulama ağ geçidi oluşturma

Makale
10/24/2023

Bir uygulama ağ geçidi oluştururken birden çok web sitesi barındırmayı yapılandırmak için Azure PowerShell'i kullanabilirsiniz. Bu makalede, sanal makinelerin ölçek kümelerini kullanarak arka uç adres havuzlarını tanımlarsınız. Ardından sahip olduğunuz dinleyicileri ve kuralları, web trafiğinin havuzlardaki uygun sunuculara ulaşması için yapılandırırsınız. Bu makalede, birden çok etki alanının sahibi olduğunuz varsayılır ve ve www.fabrikam.comörnekleri www.contoso.com kullanılır.

Bu makalede şunları öğreneceksiniz:

Ağı ayarlama
Uygulama ağ geçidi oluşturma
Arka uç dinleyicileri oluşturma
Yönlendirme kuralları oluşturma
Arka uç havuzları ile sanal makine ölçek kümeleri oluşturma
Etki alanınızda bir CNAME kaydı oluşturma

Çok siteli Application Gateway

Azure aboneliğiniz yoksa başlamadan önce ücretsiz bir hesap oluşturun.

Not

Azure ile etkileşim kurmak için Azure Az PowerShell modülünü kullanmanızı öneririz. Başlamak için bkz . Azure PowerShell'i yükleme. Az PowerShell modülüne nasıl geçeceğinizi öğrenmek için bkz. Azure PowerShell’i AzureRM’den Az’ye geçirme.

Azure Cloud Shell

Azure, tarayıcınız aracılığıyla kullanabileceğiniz etkileşimli bir kabuk ortamı olan Azure Cloud Shell'i barındırıyor. Azure hizmetleriyle çalışmak için Cloud Shell ile Bash veya PowerShell kullanabilirsiniz. Yerel ortamınıza herhangi bir şey yüklemek zorunda kalmadan bu makaledeki kodu çalıştırmak için Cloud Shell önceden yüklenmiş komutlarını kullanabilirsiniz.

Azure Cloud Shell'i başlatmak için:

Seçenek	Örnek/Bağlantı
Kodun veya komut bloğunun sağ üst köşesindeki Deneyin'i seçin. Deneyin seçildiğinde kod veya komut otomatik olarak Cloud Shell'e kopyalanmaz.
https://shell.azure.comadresine gidin veya Cloud Shell'i tarayıcınızda açmak için Cloud Shell'i Başlat düğmesini seçin.
Azure portalının sağ üst kısmındaki menü çubuğunda Cloud Shell düğmesini seçin.

Azure Cloud Shell'i kullanmak için:

Cloud Shell'i başlatın.
Kodu veya komutu kopyalamak için kod bloğundaki (veya komut bloğundaki) Kopyala düğmesini seçin.
Windows ve Linux'ta Ctrl+Shift V'yi seçerek veya macOS üzerinde Cmd+Shift++V'yi seçerek kodu veya komutu Cloud Shell oturumuna yapıştırın.
Kodu veya komutu çalıştırmak için Enter'ı seçin.

PowerShell'i yerel olarak yükleyip kullanmayı seçerseniz, bu makale Azure PowerShell modülü 1.0.0 veya sonraki bir sürümünü gerektirir. Sürümü bulmak için Get-Module -ListAvailable Az komutunu çalıştırın. Yükseltmeniz gerekirse, bkz. Azure PowerShell modülünü yükleme. PowerShell'i yerel olarak çalıştırıyorsanız Azure ile bağlantı oluşturmak için de komutunu çalıştırmanız Login-AzAccount gerekir.

Kaynak grubu oluşturma

Kaynak grubu, Azure kaynaklarının dağıtıldığı ve yönetildiği bir mantıksal kapsayıcıdır. New-AzResourceGroup kullanarak bir Azure kaynak grubu oluşturun.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Ağ kaynakları oluşturma

New-AzVirtualNetworkSubnetConfig komutunu kullanarak alt ağ yapılandırmalarını oluşturun. Alt ağ yapılandırmalarıyla New-AzVirtualNetwork kullanarak sanal ağı oluşturun. Son olarak, New-AzPublicIpAddress kullanarak genel IP adresini oluşturun. Bu kaynaklar, uygulama ağ geçidi ve ilişkili kaynakları ile ağ bağlantısı sağlamak için kullanılır.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

Uygulama ağ geçidi oluşturma

IP yapılandırmaları ve ön uç bağlantı noktası oluşturma

Daha önce oluşturduğunuz alt ağı New-AzApplicationGatewayIPConfiguration kullanarak uygulama ağ geçidiyle ilişkilendirin. New-AzApplicationGatewayFrontendIPConfig komutunu kullanarak genel IP adresini uygulama ağ geçidine atayın.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Arka uç havuzları ve ayarları oluşturma

New-AzApplicationGatewayBackendAddressPool komutunu kullanarak uygulama ağ geçidi için ilk arka uç adres havuzunu oluşturun. New-AzApplicationGatewayBackendHttpSettings komutunu kullanarak havuz ayarlarını yapılandırın.

$contosoPool = New-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool

$fabrikamPool = New-AzApplicationGatewayBackendAddressPool `
  -Name fabrikamPool

$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Dinleyiciler ve kurallar oluşturma

Uygulama ağ geçidinin trafiği arka uç havuzlarına uygun şekilde yönlendirmesi için dinleyiciler gereklidir. Bu makalede, iki etki alanınız için iki dinleyici oluşturacaksınız. dinleyiciler contoso.com ve fabrikam.com etki alanları için oluşturulur.

Daha önce oluşturduğunuz ön uç yapılandırması ve ön uç bağlantı noktasıyla New-AzApplicationGatewayHttpListener kullanarak ilk dinleyiciyi oluşturun. Dinleyicinin gelen trafik için kullanacağı arka uç havuzunu bilmesi için bir kural gerekir. New-AzApplicationGatewayRequestRoutingRule komutunu kullanarak contosoRule adlı temel bir kural oluşturun.

Not

Application Gateway veya WAF v2 SKU ile dinleyici başına en fazla 5 ana bilgisayar adı yapılandırabilir ve konak adında joker karakterler kullanabilirsiniz. Daha fazla bilgi için dinleyicide joker konak adlara bakın. Azure PowerShell kullanarak bir dinleyicide birden çok ana bilgisayar adı ve joker karakter kullanmak için yerine kullanmanız -HostNames -HostNamegerekir. HostNames ile en fazla 5 ana bilgisayar adından virgülle ayrılmış değerler olarak bahsedebilirsiniz. Örneğin -HostNames "*.contoso.com","*.fabrikam.com"

$contosolistener = New-AzApplicationGatewayHttpListener `
  -Name contosoListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport `
  -HostName "www.contoso.com"

$fabrikamlistener = New-AzApplicationGatewayHttpListener `
  -Name fabrikamListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport `
  -HostName "www.fabrikam.com"

$contosoRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name contosoRule `
  -RuleType Basic `
  -HttpListener $contosoListener `
  -BackendAddressPool $contosoPool `
  -BackendHttpSettings $poolSettings

$fabrikamRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name fabrikamRule `
  -RuleType Basic `
  -HttpListener $fabrikamListener `
  -BackendAddressPool $fabrikamPool `
  -BackendHttpSettings $poolSettings

Yönlendirme kurallarına öncelik ekleme

$contosoRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name wccontosoRule `
  -RuleType Basic `
  -Priority 200 `
  -HttpListener $wccontosoListener `
  -BackendAddressPool $wccontosoPool `
  -BackendHttpSettings $poolSettings

$fabrikamRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name shopcontosoRule `
  -RuleType Basic `
  -Priority 100 `
  -HttpListener $shopcontosoListener `
  -BackendAddressPool $shopcontosoPool `
  -BackendHttpSettings $poolSettings

Uygulama ağ geçidi oluşturma

Gerekli destekleyici kaynakları oluşturduğunuza göre, New-AzApplicationGatewaySku kullanarak uygulama ağ geçidi için parametreleri belirtin ve ardından New-AzApplicationGateway kullanarak oluşturun.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $contosoPool, $fabrikamPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $contosoListener, $fabrikamListener `
  -RequestRoutingRules $contosoRule, $fabrikamRule `
  -Sku $sku

Sanal makine ölçek kümesi oluşturma

Bu örnekte, oluşturduğunuz iki arka uç havuzunu destekleyen iki sanal makine ölçek kümesi oluşturacaksınız. Oluşturduğunuz ölçek kümeleri myvmss1 ve myvmss2 olarak adlandırılır. Her bir ölçek kümesi IIS yükleyeceğiniz iki sanal makine örneği içerir. IP ayarlarını yapılandırırken ölçek kümesini arka uç havuzuna atayın.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$contosoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool `
  -ApplicationGateway $appgw

$fabrikamPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name fabrikamPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 2; $i++)
{
  if ($i -eq 1)
  {
    $poolId = $contosoPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $fabrikamPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername azureuser `
    -AdminPassword "Azure123456!" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

IIS yükleme

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 2; $i++)
{
  $vmss = Get-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -VMScaleSetName myvmss$i

  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

Etki alanınızda CNAME kaydı oluşturma

Uygulama ağ geçidi genel IP adresiyle oluşturulduktan sonra DNS adresini alabilir ve etki alanınızda bir CNAME kaydı oluşturmak için kullanabilirsiniz. Uygulama ağ geçidinin DNS adresini almak için Get-AzPublicIPAddress kullanabilirsiniz. DNSSetting için fqdn değerini kopyalayın ve bu değeri oluşturduğunuz CNAME kaydının değeri olarak kullanın. V1 SKU'da uygulama ağ geçidi yeniden başlatıldığında VIP değişebileceğinden A kayıtlarının kullanılması önerilmez.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

Uygulama ağ geçidini test etme

Tarayıcınızın adres çubuğuna, etki alanı adınızı girin. Gibi http://www.contoso.com.

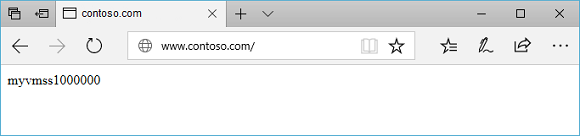

Uygulama ağ geçidinde contoso test etme

Adresi diğer etki alanınızla değiştirin, aşağıdaki örneğe benzer bir şey görmeniz gerekir:

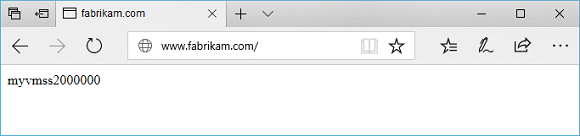

Uygulama ağ geçidinde fabrikam sitesini test etme

Kaynakları temizleme

Artık gerekli olmadığında Remove-AzResourceGroup kullanarak kaynak grubunu, uygulama ağ geçidini ve tüm ilgili kaynakları kaldırın.

Remove-AzResourceGroup -Name myResourceGroupAG

Sonraki adımlar

URL yolu tabanlı yönlendirme kuralları ile bir uygulama ağ geçidi oluşturma
