Azure Arc özellikli Open Service Mesh

Uyarı

Microsoft, AKS için Open Service Mesh (OSM) eklentisinin 30 Eylül 2027'de kullanımdan kaldırıldığını duyurdu. Yukarı akış OSM projesi, Cloud Native Computing Foundation (CNCF) tarafından da kullanımdan kaldırılmıştır. Mevcut OSM yapılandırmalarını belirleyin ve bunları eşdeğer OSS Istio yapılandırmalarına geçirin.

Open Service Mesh (OSM), kullanıcıların son derece dinamik mikro hizmet ortamları için tekdüzen olarak yönetmesine, güvenliğini sağlamasına ve kullanıma hazır gözlemlenebilirlik özelliklerine sahip olmasına olanak tanıyan basit, genişletilebilir, Buluta Özel bir hizmet ağıdır.

OSM, Kubernetes'te Envoy tabanlı bir denetim düzlemi çalıştırır, SMI API'leri ile yapılandırılabilir ve uygulamanızın her örneğinin yanına sepet kapsayıcısı olarak bir Envoy proxy'si eklenerek çalışır. Open Service Mesh tarafından etkinleştirilen hizmet ağı senaryoları hakkında daha fazla bilgi edinin.

Azure Arc özellikli OSM'nin tüm bileşenleri kullanılabilirlik alanlarına dağıtılarak alanlar arası yedekli hale gelir.

Yükleme seçenekleri ve gereksinimleri

Azure Arc özellikli Open Service Mesh, Azure portalı, Azure CLI, ARM şablonu veya yerleşik bir Azure ilkesi aracılığıyla dağıtılabilir.

Prerequisites

Burada listelenen küme uzantıları için tüm yaygın önkoşulları karşıladığınızdan emin olun.
az k8s-extension CLI uzantısının > sürümünü = v1.0.4 kullanın

Geçerli destek sınırlamaları

Azure Arc bağlantılı Kubernetes kümesinde yalnızca bir Open Service Mesh örneği dağıtılabilir.
Arc özellikli Open Service Mesh'in en son yayınlanan iki ikincil sürümü için destek sağlanır.
- AKS (Azure Kubernetes Service) Altyapısı
- Azure Yerel'de AKS kümeleri
- Azure Arc tarafından etkinleştirilen AKS
- Küme API'si Azure
- Google Kubernetes Engine
- Canonical Kubernetes Dağıtımı
- Rancher Kubernetes Engine
- OpenShift Kubernetes Dağıtımı
- Amazon Elastic Kubernetes Service
- VMware Tanzu Kubernetes Grid
Azure Arc özellikli Open Service Mesh ile Azure İzleyici tümleştirmesi sınırlı destekle önizleme aşamasında kullanılabilir.

Azure portalını kullanarak temel yükleme

Open Service Mesh'i Azure portalında dağıtmak için Arc özellikli Kubernetes kümenize gidin. Hizmet menüsünde, Ayarlar'ın altında Service Mesh'i Aç'ı seçin.

Uzantının en son sürümünü dağıtmak için Uzantıyı yükle düğmesini seçin.

Alternatif olarak, burada yakalanan CLI deneyimini kullanabilirsiniz. Büyük ölçekte ekleme için, bu makalede ARM şablonu kullanarak ve Azure İlkesi kullanarak dağıtım hakkında daha fazla okuyun.

Azure CLI kullanarak temel yükleme

Aşağıdaki adımlarda, Azure Arc'a bağlı desteklenen bir Kubernetes dağıtımına sahip bir kümeniz olduğu varsayılır. KUBECONFIG ortam değişkeninizin Arc özellikli Kubernetes kümesinin kubeconfig'ine işaret olduğundan emin olun.

Ortam değişkenlerini ayarlayın:

export CLUSTER_NAME=<arc-cluster-name>
export RESOURCE_GROUP=<resource-group-name>

OpenShift kümesi kullanıyorsanız OpenShift yükleme adımlarına atlayın.

Uzantıyı oluşturun:

Note

OSM'nin belirli bir sürümünü sabitlemek için komutuna --version x.y.z bayrağını create ekleyin. Bu komutun değerini auto-upgrade-minor-version false olarak ayarlandığını unutmayın.

az k8s-extension create --cluster-name $CLUSTER_NAME --resource-group $RESOURCE_GROUP --cluster-type connectedClusters --extension-type Microsoft.openservicemesh --scope cluster --name osm

Bu örneğe benzer bir çıktı görmeniz gerekir. Gerçek OSM helm grafiğinin kümeye dağıtılma süresi 3-5 dakika sürebilir. Bu dağıtım gerçekleşene kadar, installState mevcut durumunu korurPending.

{
  "autoUpgradeMinorVersion": true,
  "configurationSettings": {},
  "creationTime": "2021-04-29T17:50:11.4116524+00:00",
  "errorInfo": {
    "code": null,
    "message": null
  },
  "extensionType": "microsoft.openservicemesh",
  "id": "/subscriptions/<subscription-id>/resourceGroups/$RESOURCE_GROUP/providers/Microsoft.Kubernetes/connectedClusters/$CLUSTER_NAME/providers/Microsoft.KubernetesConfiguration/extensions/osm",
  "identity": null,
  "installState": "Pending",
  "lastModifiedTime": "2021-04-29T17:50:11.4116525+00:00",
  "lastStatusTime": null,
  "location": null,
  "name": "osm",
  "releaseTrain": "stable",
  "resourceGroup": "$RESOURCE_GROUP",
  "scope": {
    "cluster": {
      "releaseNamespace": "arc-osm-system"
    },
    "namespace": null
  },
  "statuses": [],
  "type": "Microsoft.KubernetesConfiguration/extensions",
  "version": "x.y.z"
}

Ardından yüklemenizi doğrulayın.

Özel yüklemeler

Aşağıdaki bölümlerde Azure Arc özellikli OSM'nin belirli özel yüklemeleri açıklanmaktadır. Özel yüklemeler, JSON dosyasında OSM değerlerini ayarlayarak CLI komutuna k8s-extension create geçirmeyi gerektirir.

OpenShift kümesine OSM yükleme

Aşağıdaki içeriği kopyalayın ve bir JSON dosyasına kaydedin. Zaten bir yapılandırma ayarları dosyası oluşturduysanız, önceki değişikliklerinizi korumak için mevcut dosyaya aşağıdaki satırı ekleyin.
```
{
    "osm.osm.enablePrivilegedInitContainer": "true"
}
```
OSM'yi özel değerlerle yükleyin.
Ağ içindeki uygulamalar için her hizmet hesabına ayrıcalıklı güvenlik bağlamı kısıtlaması ekleyin.
```
oc adm policy add-scc-to-user privileged -z <service account name> -n <service account namespace>
```

Gerçek OSM helm grafiğinin kümeye dağıtılma süresi 3-5 dakika sürebilir. Bu dağıtım gerçekleşene kadar, installState mevcut durumunu korurPending.

Ayrıcalıklı init kapsayıcısı ayarının varsayılana geri dönmediğinden emin olmak için "osm.osm.enablePrivilegedInitContainer" : "true" yapılandırma ayarını sonraki tüm az k8s-extension create komutlarına geçirin.

Yüklemede Yüksek Kullanılabilirlik özelliklerini etkinleştirme

OSM'nin kontrol düzlemi bileşenleri, Yüksek Kullanılabilirlik ve Hataya Dayanıklılık göz önünde bulundurularak oluşturulur. Bu bölümde, yükleme sırasında Yatay Pod Otomatik Ölçeklendirme (HPA) ve Pod Kesinti Bütçesi'nin (PDB) nasıl etkinleştirileceği açıklanmaktadır. OSM'de Yüksek Kullanılabilirlik'in tasarım konuları hakkında daha fazla bilgi edinin.

Yatay Pod Otomatik Ölçekleme (HPA)

HPA, kullanıcı tarafından tanımlanan ortalama hedef CPU kullanımına (%) ve ortalama hedef bellek kullanımına (%) göre denetim düzlemi podlarının ölçeğini otomatik olarak artırır veya azaltır. HPA'yı etkinleştirmek ve yükleme sırasında OSM denetim düzlemi podlarında geçerli değerleri ayarlamak için, burada gösterildiği gibi mevcut JSON ayarları dosyanızı oluşturun veya ekleyin ve HPA'yı etkinleştirmek istediğiniz her denetim düzlemi podunun (osmController, injector) anahtar/değer çiftlerini yineleyin.

{
  "osm.osm.<control_plane_pod>.autoScale.enable" : "true",
  "osm.osm.<control_plane_pod>.autoScale.minReplicas" : "<allowed values: 1-10>",
  "osm.osm.<control_plane_pod>.autoScale.maxReplicas" : "<allowed values: 1-10>",
  "osm.osm.<control_plane_pod>.autoScale.cpu.targetAverageUtilization" : "<allowed values 0-100>",
  "osm.osm.<control_plane_pod>.autoScale.memory.targetAverageUtilization" : "<allowed values 0-100>"
}

Şimdi OSM'yi özel değerlerle yükleyin.

Pod Kesintisi Bütçesi (PDB)

Planlı kesintiler sırasında aksamaları önlemek için, kontrol düzlemi podları osm-controller ve osm-injector, her denetim düzlemi uygulamasına her zaman en az bir pod karşılık gelecek şekilde bir PDB'ye sahiptir.

PDB'yi etkinleştirmek için, istenen her denetim düzlemi poduosmController (, injector) için aşağıdaki şekilde mevcut JSON ayarları dosyanızı oluşturun veya ekleyin:

{
  "osm.osm.<control_plane_pod>.enablePodDisruptionBudget" : "true"
}

Şimdi OSM'yi özel değerlerle yükleyin.

Sertifika yönetimi için cert-manager ile OSM yükleme

cert-manager , Kubernetes'te özel anahtarları depolamaya gerek kalmadan OSM'ye imzalı sertifikalar vermek için kullanılabilen bir sağlayıcıdır. Daha fazla bilgi edinmek için OSM'nin cert-manager belgelerine ve tanıtımına bakın.

Note

OSM GitHub belgelerinde sağlanan komutları dikkatle kullanın. Komutlarda doğru ad alanını kullandığınızdan emin olun veya bayrağıyla --osm-namespace arc-osm-systembelirtin.

OSM'yi sertifika sağlayıcısı olarak cert-manager ile yüklemek için mevcut JSON ayarları dosyanızı certificateProvider.kind oluşturun veya burada gösterildiği gibi cert-manager olarak ayarlanan değeri ekleyin. OSM belgelerinde belirtilen varsayılan cert-manager değerlerinden değiştirmek için, sonraki certmanager.issuer satırları da ekleyin ve güncelleştirin.

{
  "osm.osm.certificateProvider.kind" : "cert-manager",
  "osm.osm.certmanager.issuerName" : "<issuer name>",
  "osm.osm.certmanager.issuerKind" : "<issuer kind>",
  "osm.osm.certmanager.issuerGroup" : "<issuer group>"
}

Şimdi OSM'yi özel değerlerle yükleyin.

Giriş için Contour ile OSM yükleme

OSM, giriş kullanarak mesh hizmetlerini harici olarak kullanıma sunmak için birden çok seçenek sağlar. OSM, ağ dışında kurulu olan ve mesh'e katılım için bir sertifika ile sağlanan giriş denetleyicisi ile çalışan Contour'u kullanabilir. Daha fazla bilgi edinmek için OSM giriş belgelerine ve tanıtımına bakın.

Note

OSM GitHub belgelerinde sağlanan komutları dikkatle kullanın. Komutlarda doğru ad alanını kullandığınızdan emin olun veya bayrağıyla --osm-namespace arc-osm-systembelirtin. OSM yüklemesi sırasında Konturu yapılandırmak için gerekli değerleri ayarlamak için JSON ayarları dosyanıza aşağıdakileri ekleyin:

{
  "osm.osm.osmNamespace" : "arc-osm-system",
  "osm.contour.enabled" : "true",
  "osm.contour.configInline.tls.envoy-client-certificate.name" : "osm-contour-envoy-client-cert",
  "osm.contour.configInline.tls.envoy-client-certificate.namespace" : "arc-osm-system"
}

OSM yüklemesi sırasında değerleri ayarlama

OSM yüklemesi sırasında ayarlanması gereken tüm değerlerin tek bir JSON dosyasına kaydedilmesi ve Azure CLI yükleme komutu aracılığıyla geçirilmesi gerekir.

Özel yükleme bölümlerinde açıklandığı gibi geçerli değerlere sahip bir JSON dosyası oluşturduktan sonra, dosya yolunu ortam değişkeni olarak ayarlayın:

export SETTINGS_FILE=<json-file-path>

az k8s-extension create komutunu çalıştırarak OSM uzantısını oluşturun ve şu bayrağı kullanarak --configuration-settings-file ayarlar dosyasını geçirin:

az k8s-extension create --cluster-name $CLUSTER_NAME --resource-group $RESOURCE_GROUP --cluster-type connectedClusters --extension-type Microsoft.openservicemesh --scope cluster --name osm --configuration-settings-file $SETTINGS_FILE

ARM şablonunu kullanarak Azure Arc özellikli OSM'yi yükleme

Kümenizi Azure Arc'a bağladıktan sonra, <cluster-name> ve <osm-arc-version> değerlerini güncelleyerek aşağıdaki biçime sahip bir JSON dosyası oluşturun.

{
    "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
    "contentVersion": "1.0.0.0",
    "parameters": {
        "ConnectedClusterName": {
            "defaultValue": "<cluster-name>",
            "type": "String",
            "metadata": {
                "description": "The Connected Cluster name."
            }
        },
        "ExtensionInstanceName": {
            "defaultValue": "osm",
            "type": "String",
            "metadata": {
                "description": "The extension instance name."
            }
        },
        "ExtensionVersion": {
            "defaultValue": "<osm-arc-version>",
            "type": "String",
            "metadata": {
                "description": "The extension type version."
            }
        },
        "ExtensionType": {
            "defaultValue": "Microsoft.openservicemesh",
            "type": "String",
            "metadata": {
                "description": "The extension type."
            }
        },
        "ReleaseTrain": {
            "defaultValue": "Stable",
            "type": "String",
            "metadata": {
                "description": "The release train."
            }
        }
    },
    "functions": [],
    "resources": [
        {
            "type": "Microsoft.KubernetesConfiguration/extensions",
            "apiVersion": "2020-07-01-preview",
            "name": "[parameters('ExtensionInstanceName')]",
            "properties": {
                "extensionType": "[parameters('ExtensionType')]",
                "releaseTrain": "[parameters('ReleaseTrain')]",
                "version": "[parameters('ExtensionVersion')]"
            },
            "scope": "[concat('Microsoft.Kubernetes/connectedClusters/', parameters('ConnectedClusterName'))]"
        }
    ]
}

Ortam değişkenlerini ayarlayın:

export TEMPLATE_FILE_NAME=<template-file-path>
export DEPLOYMENT_NAME=<desired-deployment-name>

OSM uzantısını yüklemek için şu komutu çalıştırın:

az deployment group create --name $DEPLOYMENT_NAME --resource-group $RESOURCE_GROUP --template-file $TEMPLATE_FILE_NAME

Artık OSM kaynaklarını görüntüleyebilmeniz ve kümenizdeki OSM uzantısını kullanabilmeniz gerekir.

Yerleşik ilkeyi kullanarak Azure Arc özellikli OSM'yi yükleme

Azure portalında Kubernetes kategorisi altında yerleşik bir ilke bulunur: Azure Arc özellikli Kubernetes kümelerinde Open Service Mesh uzantısı yüklü olmalıdır. Bu ilke bir abonelik veya kaynak grubu düzeyinde atanabilir.

Bu ilkenin varsayılan eylemi Mevcut değilse dağıt. Ancak, atama sırasında parametreleri değiştirerek uzantı yüklemeleri için kümeleri denetlemeyi seçebilirsiniz. Ayrıca, yüklemek istediğiniz sürümü (v1.0.0-1 veya üzeri) parametre olarak belirtmeniz de istenir.

Yüklemeyi doğrulama

Aşağıdaki komutu çalıştırın.

az k8s-extension show --cluster-type connectedClusters --cluster-name $CLUSTER_NAME --resource-group $RESOURCE_GROUP --name osm

Şuna benzer bir JSON çıkışı görmeniz gerekir:

{
  "autoUpgradeMinorVersion": true,
  "configurationSettings": {},
  "creationTime": "2021-04-29T19:22:00.7649729+00:00",
  "errorInfo": {
    "code": null,
    "message": null
  },
  "extensionType": "microsoft.openservicemesh",
  "id": "/subscriptions/<subscription-id>/resourceGroups/$RESOURCE_GROUP/providers/Microsoft.Kubernetes/connectedClusters/$CLUSTER_NAME/providers/Microsoft.KubernetesConfiguration/extensions/osm",
  "identity": null,
  "installState": "Installed",
  "lastModifiedTime": "2021-04-29T19:22:00.7649731+00:00",
  "lastStatusTime": "2021-04-29T19:23:27.642+00:00",
  "location": null,
  "name": "osm",
  "releaseTrain": "stable",
  "resourceGroup": "$RESOURCE_GROUP",
  "scope": {
    "cluster": {
      "releaseNamespace": "arc-osm-system"
    },
    "namespace": null
  },
  "statuses": [],
  "type": "Microsoft.KubernetesConfiguration/extensions",
  "version": "x.y.z"
}

Kümenizdeki Open Service Mesh (OSM) uzantısı bileşenlerinin dağıtımını doğrulamak ve sorunlarını gidermek için kullanabileceğiniz diğer komutlar için sorun giderme kılavuzumuza bakın

OSM denetleyicisi yapılandırması

OSM, bir MeshConfig kaynağını osm-mesh-config ad alanında arc-osm-system denetim düzleminin bir parçası olarak dağıtır. Bu MeshConfig'in amacı, mesh sahibine/operatörüne bazı mesh yapılandırmalarını ihtiyaçlarına göre güncelleştirme olanağı sağlamaktır. Varsayılan değerleri görüntülemek için aşağıdaki komutu kullanın.

kubectl describe meshconfig osm-mesh-config -n arc-osm-system

Çıktıda varsayılan değerler gösterilir:

  Certificate:
    Cert Key Bit Size:               2048
    Service Cert Validity Duration:  24h
  Feature Flags:
    Enable Async Proxy Service Mapping:  false
    Enable Egress Policy:                true
    Enable Envoy Active Health Checks:   false
    Enable Ingress Backend Policy:       true
    Enable Multicluster Mode:            false
    Enable Retry Policy:                 false
    Enable Snapshot Cache Mode:          false
    Enable WASM Stats:                   true
  Observability:
    Enable Debug Server:  false
    Osm Log Level:        info
    Tracing:
      Enable:  false
  Sidecar:
    Config Resync Interval:            0s
    Enable Privileged Init Container:  false
    Log Level:                         error
    Resources:
  Traffic:
    Enable Egress:                          false
    Enable Permissive Traffic Policy Mode:  true
    Inbound External Authorization:
      Enable:              false
      Failure Mode Allow:  false
      Stat Prefix:         inboundExtAuthz
      Timeout:             1s
    Inbound Port Exclusion List:
    Outbound IP Range Exclusion List:
    Outbound Port Exclusion List:

Daha fazla bilgi için Config API referansına bakın. değerinin spec.traffic.enablePermissiveTrafficPolicyMode olarak ayarlandığına truedikkat edin. OSM izin verilen trafik ilkesi modundayken SMI trafik ilkesi zorlaması atlanır. Bu modda OSM, servis mesh'indeki hizmetleri otomatik keşfeder ve bu hizmetlerle iletişim kurabilmek için her Envoy proxy sidecar'ındaki trafik politikası kurallarını programlar.

osm-mesh-config kümenin Open Service Mesh bölmesinden Yapılandırmayı düzenle'yi seçerek Azure portalında da görüntülenebilir.

OSM denetleyicisi yapılandırmasında değişiklik yapma

Note

MeshConfig'deki osm-mesh-config değerler yükseltmeler arasında kalıcıdır.

osm-mesh-config'da değişiklikler kubectl patch komutu kullanılarak yapılabilir. Aşağıdaki örnekte izinli trafik ilkesi modu false olarak değiştirilmiştir.

kubectl patch meshconfig osm-mesh-config -n arc-osm-system -p '{"spec":{"traffic":{"enablePermissiveTrafficPolicyMode":false}}}' --type=merge

Yanlış bir değer kullanılırsa MeshConfig CRD'sinde yapılan doğrulamalar, değerin neden geçersiz olduğunu açıklayan bir hata iletisiyle değişikliği engeller. Örneğin, bu komut boole olmayan bir değere düzeltme eki uygulamamız enableEgress durumunda ne olacağını gösterir:

kubectl patch meshconfig osm-mesh-config -n arc-osm-system -p '{"spec":{"traffic":{"enableEgress":"no"}}}'  --type=merge
# Validations on the CRD will deny this change
The MeshConfig "osm-mesh-config" is invalid: spec.traffic.enableEgress: Invalid value: "string": spec.traffic.enableEgress in body must be of type boolean: "string"

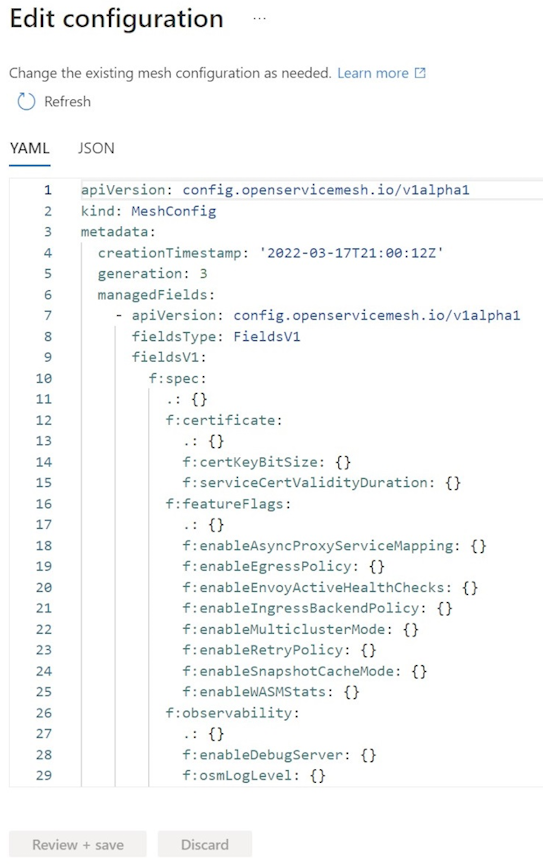

Alternatif olarak, Azure portalında osm-mesh-config düzenlemek için kümenin Open Service Mesh bölmesinden Yapılandırmayı düzenle'yi seçin. İstediğiniz değişiklikleri yapın, ardından Gözden geçir ve kaydet'i seçin.

Azure Arc özellikli OSM kullanma

OSM özelliklerini kullanmaya başlamak için önce uygulama ad alanlarını hizmet ağına eklemeniz gerekir. OSM GitHub yayınları sayfasından OSM CLI'yi indirin. Ad alanları ağa eklendikten sonra, istenen OSM özelliğini elde etmek için SMI ilkelerini yapılandırabilirsiniz.

Ad alanlarını hizmet ağına dahil etme

Aşağıdaki komutu çalıştırarak mesh'e ad alanları ekleyin:

osm namespace add <namespace_name>

Azure portalında bir ad alanı eklemek için kümenin Open Service Mesh bölmesinden Ekle'yi seçin ve istediğiniz ad alanını seçin.

Hizmetleri ekleme hakkında daha fazla bilgi için Open Service Mesh belgelerine bakın.

Service Mesh Arabirimi (SMI) politikaları ile OSM'yi yapılandırma

Örnek bir uygulamayla başlayabilir veya SMI ilkelerini denemek için test ortamınızı kullanabilirsiniz.

Note

Örnek uygulamalar kullanıyorsanız, sürümlerinin kümenizde yüklü olan OSM uzantısının sürümüyle eşleştiğinden emin olun. Örneğin, OSM uzantısının v1.0.0 sürümünü kullanıyorsanız, OSM yukarı akış deposunun release-v1.0 dalındaki kitapçı bildirimini kullanın.

Kendi Jaeger, Prometheus ve Grafana örneklerinizi yapılandırma

OSM uzantısı Jaeger, Prometheus, Grafana ve Flagger gibi eklentileri yüklemez. Bunun yerine OSM'yi bu araçların çalışan örnekleriyle tümleştirebilirsiniz. Kendi örneklerinizle tümleştirmek için aşağıdaki belgelere bakın:

Note

OSM GitHub belgelerinde sağlanan komutları dikkatle kullanın. Emin olun, arc-osm-system içindeki değişiklikleri yaparken doğru ad alanı adını osm-mesh-config kullanıyorsunuz.

Azure İzleyici ve Applications Insights kullanarak uygulama izleme (önizleme)

Hem Azure İzleyici hem de Azure Application Insights, bulut ve şirket içi ortamlarınızdan telemetri verilerini toplamak, analiz etmek ve üzerinde işlem gerçekleştirmek için kapsamlı bir çözüm sunarak uygulamalarınızın ve hizmetlerinizin kullanılabilirliğini ve performansını en üst düzeye çıkarmanıza yardımcı olur. Azure Arc özellikli Open Service Mesh, bu Azure hizmetlerinin her ikisinde de derin tümleştirmelere sahiptir. Bu tümleştirme, OSM ölçümleri tarafından sağlanan kritik KPI'leri görüntülemek ve yanıtlamak için sorunsuz bir Azure deneyimi sağlar.

Important

Azure Arc özellikli Kubernetes önizleme özellikleri self servis ve kabul temelinde kullanılabilir. Önizlemeler "olduğu gibi" ve "mevcut olduğu şekilde" sağlanmakta olup, hizmet seviyesi anlaşmalarına ve sınırlı garantilere dahil edilmemektedir. Azure Arc özellikli Kubernetes önizlemeleri, müşteri desteği kapsamında ve mümkün olduğunca iyi bir şekilde kısmen desteklenmektedir.

Azure İzleyici'nin uygulama ölçümlerini toplamak için Prometheus uç noktalarını kazımasına izin vermek için bu adımları izleyin.

İzlenmek istediğiniz uygulama ad alanlarının ağa ekli olduğundan emin olmak için buradaki yönergeleri izleyin.

Uygulama ad alanları için Prometheus uç noktalarını kullanıma sunma.

osm metrics enable --namespace <namespace1>
osm metrics enable --namespace <namespace2>

Burada sağlanan yönergeleri kullanarak Azure İzleyici uzantısını yükleyin.

kube-system ad alanında, Azure Monitor'ün ad alanlarınızı izlemesini sağlayacak bir Configmap oluşturun. Örneğin, container-azm-ms-osmconfig.yaml ile <namespace1> ve <namespace2> izlemek için bir <namespace2> oluşturun.

kind: ConfigMap
apiVersion: v1
data:
  schema-version: v1
  config-version: ver1
  osm-metric-collection-configuration: |-
    # OSM metric collection settings
    [osm_metric_collection_configuration]
      [osm_metric_collection_configuration.settings]
          # Namespaces to monitor
          monitor_namespaces = ["<namespace1>", "<namespace2>"]
metadata:
  name: container-azm-ms-osmconfig
  namespace: kube-system

Aşağıdaki kubectl komutunu çalıştırın

kubectl apply -f container-azm-ms-osmconfig.yaml

Ölçümlerin Log Analytics'te gösterilmesi 15 dakika kadar sürebilir. InsightsMetrics tablosunu sorgulamayı deneyebilirsiniz.

InsightsMetrics
| where Name contains "envoy"
| extend t=parse_json(Tags)
| where t.app == "namespace1"

OSM çalışma kitabını görüntüleme

Bu bağlantıyı kullanarak Azure portalına erişin ve Arc'a bağlı Kubernetes kümenize gidin.
Azure İzleyici'ye gidin ve OSM çalışma kitabına erişmek için Raporlar sekmesine gidin.
Hizmetlerinizin kapsamını daraltmak için bir zaman aralığı ve ad alanı seçin.

İstekler sekmesi

İstekler sekmesi, OSM'de hizmete hizmet aracılığıyla gönderilen tüm http isteklerinin özetini gösterir.

Tablodan hizmeti seçerek tüm hizmetleri görüntüleyebilirsiniz.
Toplam istekleri, istek hata oranını ve P90 gecikme süresini görüntüleyebilirsiniz.
Hedefte derinlemesine inceleme yapabilir ve farklı yüzdelik dilimlerde HTTP hata/başarı kodu eğilimlerini, başarı oranını, pod kaynak kullanımı ve gecikmeleri görüntüleyebilirsiniz.

Bağlantılar sekmesi

Bağlantılar sekmesi, Open Service Mesh'teki hizmetleriniz arasındaki tüm bağlantıların özetini gösterir.

Giden bağlantılar: Kaynak ve hedef hizmetler arasındaki toplam bağlantı sayısı.
Giden etkin bağlantılar: Seçilen zaman aralığındaki kaynak ve hedef arasındaki etkin bağlantıların son sayısı.
Giden başarısız bağlantılar: Kaynak ve hedef hizmet arasındaki başarısız bağlantıların toplam sayısı.

OSM'nin belirli bir sürümüne yükseltme

Yükseltmeler sırasında kontrol düzleminde bazı kesinti süreleri olabilir. Veri düzlemi yalnızca CRD yükseltmeleri sırasında etkilenir.

Desteklenen yükseltmeler

OSM uzantısı ikincil ve ana sürümler arasında el ile yükseltilebilir. Ancak, otomatik yükseltme (etkinse) yalnızca ikincil sürümlerde çalışır.

Belirli bir OSM sürümüne el ile yükseltme

Aşağıdaki komut OSM-Arc uzantısını belirli bir sürüme yükseltmektedir:

az k8s-extension update --cluster-name $CLUSTER_NAME --resource-group $RESOURCE_GROUP --cluster-type connectedClusters --release-train stable --name osm --version x.y.z

Otomatik yükseltmeleri etkinleştirme

Otomatik yükseltmeler varsayılan olarak etkinleştirilmediyse, bunları etkinleştirmek için aşağıdaki komut çalıştırılabilir. geçerli değer --auto-upgrade-minor-versionaz k8s-extension show adımında ayrıntılı bir şekilde açıklandığı üzere komutu çalıştırılarak doğrulanabilir.

az k8s-extension update --cluster-name $CLUSTER_NAME --resource-group $RESOURCE_GROUP --cluster-type connectedClusters --release-train stable --name osm --auto-upgrade-minor-version true

Azure Arc özellikli OSM'yi kaldırma

Aşağıdaki komutu kullanın:

az k8s-extension delete --cluster-type connectedClusters --cluster-name $CLUSTER_NAME --resource-group $RESOURCE_GROUP --name osm -y

Uzantı örneğinin silindiğini doğrulayın:

az k8s-extension list --cluster-type connectedClusters --cluster-name $CLUSTER_NAME --resource-group $RESOURCE_GROUP

Bu çıkış OSM içermemelidir. Kümenizde yüklü başka uzantı yoksa, bu yalnızca boş bir dizidir.

OSM uzantısını az k8s-extension komutunu kullanarak sildiğinizde, arc-osm-system ad alanı kaldırılmaz. Ad alanı içindeki gerçek kaynakların (mutating webhook yapılandırması ve osm-controller podu gibi) silinmesi yaklaşık 10 dakika sürer.

Note

Arc tarafından yönetilen OSM bileşenlerini kaldırmak için az k8s-extension CLI kullanın. Kaldırmak için OSM CLI kullanılması Arc tarafından desteklenmez ve istenmeyen davranışlara neden olabilir.

Sonraki Adımlar

Sadece denemek mi istiyorsun? Küme API'sini kullanarak Azure Arc Jumpstart senaryosunu kullanmaya hızlı bir şekilde başlayın.
Azure Arc özellikli OSM için sorun giderme yardımı alın.
Arc özellikli Kubernetes için diğer uzantıları keşfedin.

Geri Bildirim

Bu sayfayı yararlı buldunuz mu?

Son güncelleştirme: 2025-11-25

Azure Arc özellikli Open Service Mesh

Yükleme seçenekleri ve gereksinimleri

Prerequisites

Geçerli destek sınırlamaları

Azure portalını kullanarak temel yükleme

Azure CLI kullanarak temel yükleme

Özel yüklemeler

OpenShift kümesine OSM yükleme

Yüklemede Yüksek Kullanılabilirlik özelliklerini etkinleştirme

Yatay Pod Otomatik Ölçekleme (HPA)

Pod Kesintisi Bütçesi (PDB)

Sertifika yönetimi için cert-manager ile OSM yükleme

Giriş için Contour ile OSM yükleme

OSM yüklemesi sırasında değerleri ayarlama

ARM şablonunu kullanarak Azure Arc özellikli OSM'yi yükleme

Yerleşik ilkeyi kullanarak Azure Arc özellikli OSM'yi yükleme

Yüklemeyi doğrulama

OSM denetleyicisi yapılandırması

OSM denetleyicisi yapılandırmasında değişiklik yapma

Azure Arc özellikli OSM kullanma

Ad alanlarını hizmet ağına dahil etme

Service Mesh Arabirimi (SMI) politikaları ile OSM'yi yapılandırma

Kendi Jaeger, Prometheus ve Grafana örneklerinizi yapılandırma

Azure İzleyici ve Applications Insights kullanarak uygulama izleme (önizleme)

OSM çalışma kitabını görüntüleme

İstekler sekmesi

Bağlantılar sekmesi

OSM'nin belirli bir sürümüne yükseltme

Desteklenen yükseltmeler

Belirli bir OSM sürümüne el ile yükseltme

Otomatik yükseltmeleri etkinleştirme

Azure Arc özellikli OSM'yi kaldırma

Sonraki Adımlar

Geri Bildirim

Ek kaynaklar
