Ağaç görselleştirmeleri

Çalışma kitapları, ağaç kılavuzları aracılığıyla hiyerarşik görünümleri destekler. Ağaçlar, detaya gitme deneyimi için bazı satırların bir sonraki düzeye genişletilebilir olmasını sağlar.

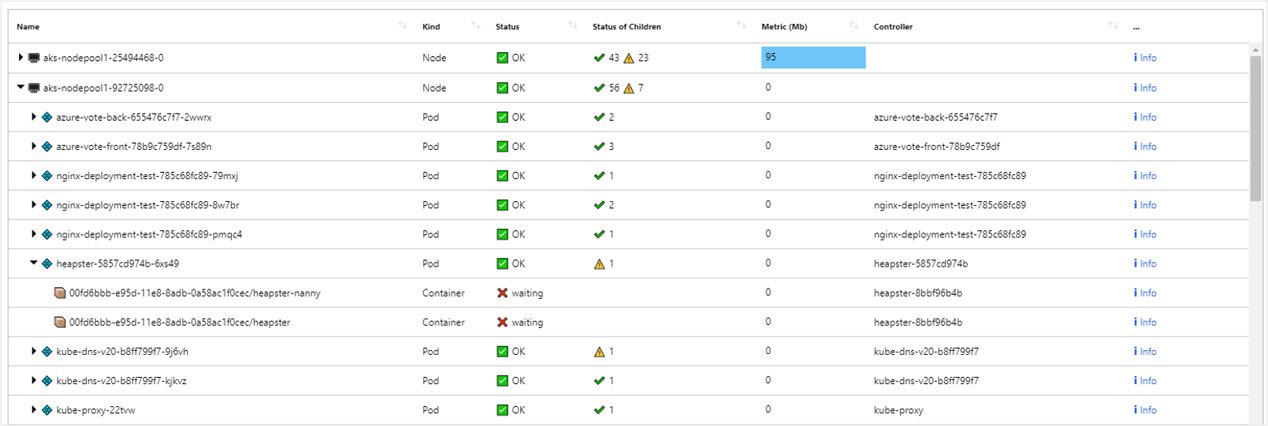

Aşağıdaki örnek, ağaç kılavuzu olarak görselleştirilmiş bir çalışma kümesi boyutunun kapsayıcı sistem durumu ölçümlerini gösterir. Buradaki en üst düzey düğümler Azure Kubernetes Service (AKS) düğümleridir. Sonraki düzey düğümler podlardır ve son düzey düğümler kapsayıcılardır. Isı haritaları, simgeler ve bağlantılar içeren bir kılavuzda yaptığınız gibi sütunlarınızı yine de biçimlendirebileceğinize dikkat edin. Bu örnekte temel alınan veri kaynağı AKS günlüklerine sahip bir Log Analytics çalışma alanıdır.

Ağaç kılavuzu ekleme

1. Araç çubuğunda Düzenle'yi seçerek çalışma kitabını düzenleme moduna geçirin.

2. Çalışma kitabına günlük sorgusu denetimi eklemek için Sorgu ekle'yi>seçin.

3. Sorgu türü için Günlükler'i seçin. Kaynak türü için, örneğin Application Insights'ı seçin ve hedeflene kaynakları seçin.

4. Çözümlemeniz için KQL girmek için sorgu düzenleyicisini kullanın.

   requests
   | summarize Requests = count() by ParentId = appName, Id = name
   | extend Kind = 'Request', Name = strcat('🌐 ', Id)
   | union (requests
   | summarize Requests = count() by Id = appName
   | extend Kind = 'Request', ParentId = '', Name = strcat('📱 ', Id))
   | project Name, Kind, Requests, Id, ParentId
   | order by Requests desc


5. Görselleştirme'yi Kılavuz olarak ayarlayın.

6. Sütun ayarlarını düzenle bölmesini açmak için Sütun Ayarları düğmesini seçin.

7. En üstteki Sütunlar bölümünde şunları ayarlayın:

   • Id - Sütun işleyicisi: Hidden
   • Üst Kimlik - Sütun işleyici: Hidden
   • İstekler - Sütun oluşturucu: Bar
   • Renk paleti: Blue
   • En düşük değer: 0

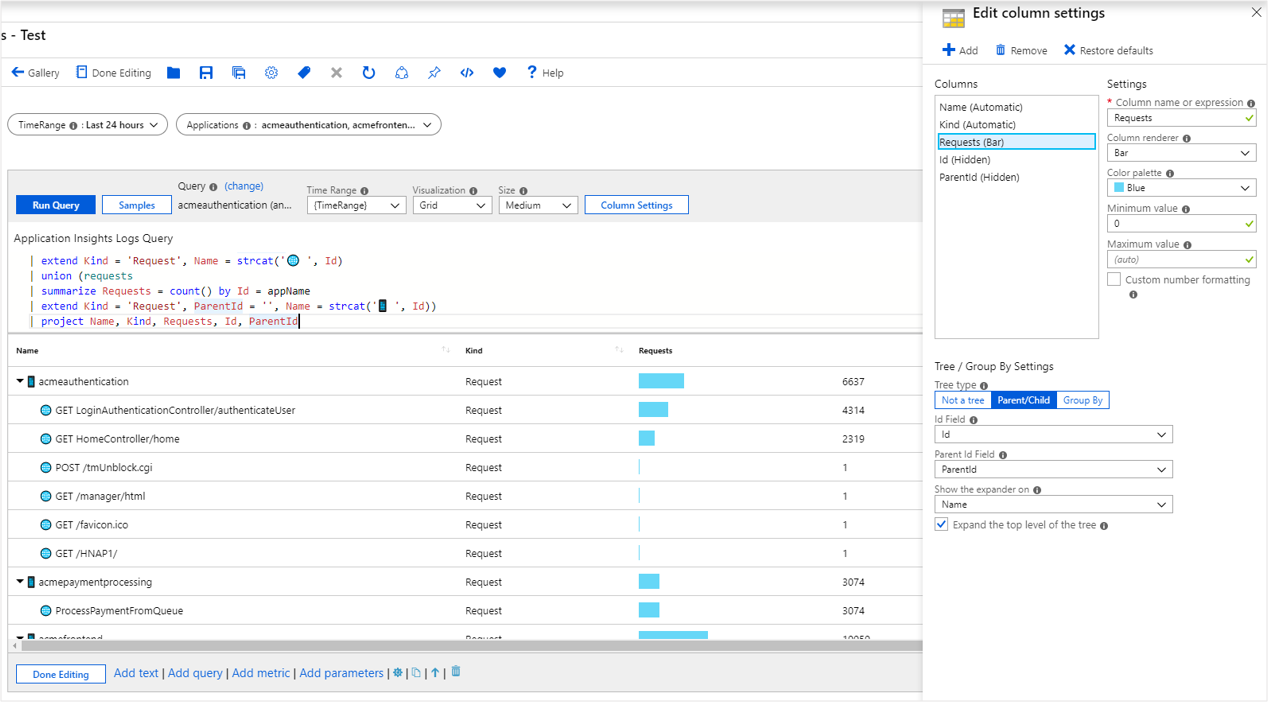

8. Alttaki Ağaç/Gruplandırma Ayarları bölümünde şunları ayarlayın:

   • Ağaç türü: Parent/Child
   • Kimlik Alanı: Id
   • Üst Kimlik Alanı: ParentId
   • Genişleticiyi şu şekilde göster: Name
   • Ağacın en üst düzeyini genişlet onay kutusunu seçin.

9. Bölmenin en altındaki Kaydet ve Kapat düğmesini seçin.

Ağaç ayarları

Ayar	Açıklama
Id Field	Kılavuzdaki her satırın benzersiz kimliği.
Parent Id Field	Geçerli satırın üst öğesinin kimliği.
Show the expander on	Ağaç genişleticinin gösterildiği sütun. Ağaç kılavuzlarının kimliklerini ve üst kimlik alanlarını gizlemesi yaygın bir durum çünkü bunlar çok okunaklı değildir. Bunun yerine genişletici, varlığın adı gibi daha okunabilir bir değere sahip bir alanda görünür.
Expand the top level of the tree	Seçilirse, ağaç kılavuzu en üst düzeyde genişler. Bu seçenek, varsayılan olarak daha fazla bilgi göstermek istiyorsanız kullanışlıdır.

Kılavuzda gruplandırma

Daha basit sorgularla önceki örnekte gösterilenlere benzer hiyerarşik görünümler oluşturmak için gruplandırma kullanabilirsiniz. Ağacın iç düğümlerinde toplamayı kaybedersiniz, ancak bu bazı senaryolar için kabul edilebilir. Temel alınan sonuç kümesi uygun bir ağaç formuna dönüştürülemiyorsa ağaç görünümleri oluşturmak için Gruplandır'ı kullanın. Uyarı, sistem durumu ve ölçüm verileri örnek olarak verilebilir.

Gruplandırma kullanarak ağaç ekleme

1. Araç çubuğunda Düzenle'yi seçerek çalışma kitabını düzenleme moduna geçirin.

2. Çalışma kitabına günlük sorgusu denetimi eklemek için Sorgu ekle'yi>seçin.

3. Sorgu türü için Günlükler'i seçin. Kaynak türü için, örneğin Application Insights'ı seçin ve hedeflene kaynakları seçin.

4. Çözümlemeniz için KQL girmek için sorgu düzenleyicisini kullanın.

   requests
   | summarize Requests = count() by App = appName, RequestName = name
   | order by Requests desc


5. Görselleştirme'yi Kılavuz olarak ayarlayın.

6. Sütun ayarlarını düzenle bölmesini açmak için Sütun Ayarları düğmesini seçin.

7. En üstteki Sütunlar bölümünde şunları ayarlayın:

   • Uygulama - Sütun işleyici: Hidden
   • İstekler - Sütun oluşturucu: Bar
   • Renk paleti: Blue
   • En düşük değer: 0

8. Alttaki Ağaç/Gruplandırma Ayarları bölümünde şunları ayarlayın:

   • Ağaç türü: Group By
   • Gruplandırma ölçütü: App
   • Ardından:None
   • Ağacın en üst düzeyini genişlet onay kutusunu seçin.

9. Bölmenin en altındaki Kaydet ve Kapat düğmesini seçin.

Sonraki adımlar

• Çalışma kitaplarında grafik oluşturmayı öğrenin.
• Çalışma kitaplarında kutucuk oluşturmayı öğrenin.
