Azure VMware Çözümü dağıtımını planlama

Azure VMware Çözümü dağıtımınızı planlamak, sanal makineler (VM) ve geçiş için üretime hazır başarılı bir ortam oluşturmak için çok önemlidir. Planlama işlemi sırasında, dağıtımınız için gerekli bilgileri belirler ve toplarsınız. Dağıtım sırasında kolay başvuru için topladığınız bilgileri belgelediğinizden emin olun. Başarılı bir dağıtım, VM'ler ve geçiş oluşturmak için üretime hazır bir ortama neden olur.

Bu öğreticide, aşağıdaki görevleri nasıl tamamlayacağınizi öğrenin:

  • Azure aboneliğini, kaynak grubunu, bölgeyi ve kaynak adını belirleme
  • Konakların boyutunu tanımlayın ve küme ve konak sayısını belirleyin.
  • Uygun bir Azure planı için konak kotası isteme
  • Özel bulut yönetimi için /22 CIDR IP segmentini tanımlama
  • Tek bir ağ kesimini tanımlama
  • Sanal ağ geçidini tanımlama
  • VMware HCX ağ kesimlerini tanımlama

İşiniz bittiğinde, bu başlangıç kılavuzuna devam etmek için bu makalenin sonundaki önerilen Sonraki adımları izleyin.

Aboneliği tanımlama

Azure VMware Çözümü dağıtmak için kullanmayı planladığınız aboneliği tanımlayın. Yeni bir abonelik oluşturabilir veya var olan bir aboneliği kullanabilirsiniz.

Not

Abonelik bir Microsoft Kurumsal Anlaşma (EA), bir Bulut Çözümü Sağlayıcısı (CSP) Azure planı veya bir Microsoft Müşteri Sözleşmesi (MCA) ile ilişkilendirilmelidir. Daha fazla bilgi için bkz . Uygunluk ölçütleri.

Kaynak grubunu tanımlama

Azure VMware Çözümü için kullanmak istediğiniz kaynak grubunu belirleyin. Genellikle, özel olarak Azure VMware Çözümü için bir kaynak grubu oluşturulur, ancak mevcut bir kaynak grubunu kullanabilirsiniz.

Bölgeyi veya konumu belirleme

Azure VMware Çözümü'nün dağıtılmasını istediğiniz bölgeyi belirleyin.

Kaynak adını tanımlama

Kaynak adı, Azure VMware Çözümü özel bulutunuz için kolay ve açıklayıcı bir addır; örneğin, MyPrivateCloud.

Önemli

Ad 40 karakteri aşmamalıdır. Ad bu sınırı aşarsa, özel bulutla kullanmak üzere genel IP adresleri oluşturamazsınız.

Konakların boyutunu belirleyin

Azure VMware Çözümü dağıtırken kullanmak istediğiniz ana makineleri boyutlarını belirleyin.

Azure VMware Çözümü kümeleri hiper yakınsanmış altyapıyı temel alır. Aşağıdaki tabloda konağın CPU, bellek, disk ve ağ belirtimleri gösterilmektedir.

Sunucu türü CPU (çekirdekler/GHz) RAM (GB) vSAN Mimarisi vSAN önbellek katmanı (TB, ham**) vSAN kapasite katmanı (TB, ham***) Bölgesel kullanılabilirlik
AV36 2,3 GHz'de 18 çekirdek/CPU ile Çift Intel Xeon Gold 6140 CPU (Skylake mikro mimarisi), Toplam 36 fiziksel çekirdek (hiper iş parçacığı kullanan 72 mantıksal çekirdek) 576 OSA (Obstrüktif Uyku Apnesi) 3.2 (NVMe) 15.20 (SSD) Seçili bölgeler (*)
AV36P Çift Intel Xeon Gold 6240 CPU (Cascade Lake mikro mimarisi) ile her biri 18 çekirdekli, 2,6 GHz / 3,9 GHz Turbo hızında çalışabilen, toplam 36 fiziksel çekirdek (hiper iş parçacığı ile 72 mantıksal çekirdek) 768 OSA (Obstrüktif Uyku Apnesi) 1.5 (Intel Önbellek) 19.20 (NVMe) Seçili bölgeler (*)
AV48 24 çekirdek/CPU @ 2,6 GHz / 4,0 GHz Turbo, Toplam 48 fiziksel çekirdek (hiper iş parçacıklı 96 mantıksal çekirdek) ile Çift Intel Xeon Gold 6442Y CPU'lar (Sapphire Rapids mikro mimarisi) 1,024 ESA Yok 25.6 (NVMe) Seçili bölgeler (*)
AV52 26 çekirdek/CPU @ 2,7 GHz / 4,0 GHz Turbo, Toplam 52 fiziksel çekirdek (hiper iş parçacığı kullanan 104 mantıksal çekirdek) ile Çift Intel Xeon Platin 8270 CPU (Cascade Lake mikro mimarisi) 1536 OSA (Obstrüktif Uyku Apnesi) 1.5 (Intel Önbellek) 38.40 (NVMe) Seçili bölgeler (*)
AV64 32 çekirdek/CPU @ 2,8 GHz / 3,5 GHz Turbo, Toplam 64 fiziksel çekirdek (hiper iş parçacıklı 128 mantıksal çekirdek) ile Çift Intel Xeon Platin 8370C CPU'lar (Ice Lake mikro mimarisi) 1,024 OSA (Obstrüktif Uyku Apnesi) 3,84 (NVMe) 15.36 (NVMe) Seçili bölgeler (**)

Bir Azure VMware Çözümü kümesi için en az üç konak gerekir. Aynı türdeki hostları yalnızca tek bir Azure VMware Çözümü özel bulutunda kullanabilirsiniz. Kümeleri oluşturmak veya ölçeklendirmek için kullanılan sunucular, izole edilmiş bir sunucu havuzundan sağlanır. Bu sunucular donanım testlerini geçti ve kümeye eklenmeden önce tüm veriler güvenli bir şekilde silineceği garanti edildi.

Yukarıdaki tüm konak türlerinin ağ arabirimi aktarım hızı 100 Gb/sn'dir.

*Ayrıntılara Azure fiyatlandırma hesaplayıcısı aracılığıyla ulaşabilirsiniz.

**AV64 önkoşulu: AV64 eklemeden önce AV36, AV36P veya AV52 ile dağıtılan bir Azure VMware Çözümü özel bulutu gerekir.

Raw, disk üreticileri tarafından bildirilen Uluslararası Birim Standardını (SI) temel alır. Örnek: 1 TB Ham = 1000000000000 bayt. İkili bir bilgisayar tarafından hesaplanan alan (1 TB ikili = 1099511627776 bayt ikili) ham ondalıktan dönüştürülen 931,3 gigabayttır.

Küme ve konak sayısını belirleme

yaptığınız ilk Azure VMware Çözümü dağıtımı, tek bir küme içeren özel bir buluttan oluşur. Dağıtımınız için ilk kümeye dağıtmak istediğiniz konak sayısını tanımlamanız gerekir.

Oluşturulan her özel bulut için varsayılan olarak bir vSAN kümesi vardır. Küme ekleyebilir, silebilir ve ölçeklendikleyebilirsiniz. Küme başına en az konak sayısı ve ilk dağıtım üç olmalıdır.

Küme yapılandırmasının ve işleminin çoğu yönünü yönetmek için vCenter Server ve NSX Yöneticisi'ni kullanırsınız. Bir kümedeki her konağın tüm yerel depolama alanı VMware vSAN denetimi altındadır.

Azure VMware Çözümü, iş yüklerini tek bir düğümün başarısız olmasına karşı korumak için vSphere Yüksek Kullanılabilirlik yüzde tabanlı erişim denetimi aracılığıyla her kümeyi n+1 kullanılabilirliği için yapılandırmaktadır. Cluster-1 her Azure VMware Çözümü özel bulutunun vSphere Dağıtılmış Kaynak Zamanlayıcıyı (MGMT-ResourcePool ) temel alan bir kaynak havuzu vardır. Havuz, yönetim ve denetim düzlemi bileşenleri (vCenter Server, NSX Manager kümesi, NSX Edges, HCX Manager eklentisi, Site Recovery Manager eklentisi ve vSphere Çoğaltma eklentisi) için yapılandırılır.

MGMT-ResourcePool 46 GHz CPU ve 171,88 GB bellek ayıracak şekilde yapılandırılır ve bunu değiştiremezsiniz. Üç düğümlü bir küme için, yönetim ve denetim için ayrılmış CPU ve bellek kaynakları hariç olmak üzere MGMT-ResourcePool iki düğüm müşteri iş yüklerine ayrılmıştır. Bir kaynak düğümü, düğüm hatasına karşı koruma sağlamak için yedekte tutulur. Azure VMware Çözümü genişletilmiş kümeler, n+2 kullanılabilirlik vSphere Yüksek Kullanılabilirlik yüzdelerine dayanan bir erişim denetimi politikası kullanır.

Azure VMware Çözüm yönetimi ve denetim düzlemi aşağıdaki kaynak gereksinimlerine sahiptir. Standart bir özel bulutun çözüm boyutlandırması sırasında bunların hesaba alınması gerekir.

Alan Açıklama Sağlanan vCPU'lar Sağlanan vRAM (GB) Sağlanmış vDisk (GB) Tipik CPU kullanımı (GHz) Tipik vRAM kullanımı (GB) Tipik ham vSAN veri deposu kullanımı (GB)
VMware vSphere vCenter Server 8 30 915 1.5 3.3 1,830
VMware vSphere vSphere Küme Hizmeti VM 1 1 0,1 2 0,1 0,1 1
VMware vSphere vSphere Küme Hizmeti VM 2 1 0,1 2 0,1 0,1 1
VMware vSphere vSphere Küme Hizmeti VM 3 1 0,1 2 0,1 0,1 1
VMware vSphere ESXi düğümü 1 Yok Yok Yok 2.4 48 Yok
VMware vSphere ESXi düğümü 2 Yok Yok Yok 2.4 48 Yok
VMware vSphere ESXi düğümü 3 Yok Yok Yok 2.4 48 Yok
VMware vSAN vSAN Sistem Kullanımı Yok Yok Yok Yok Yok 12,441
VMware NSX NSX Birleşik Cihaz Düğümü 1 6 yirmi dört 300 3.4 13.9 613
VMware NSX NSX Birleşik Cihaz Nodo 2 6 yirmi dört 300 3.4 13.9 613
VMware NSX NSX Birleşik Cihaz Düğümü 3 6 yirmi dört 300 3.4 13.9 613
VMware NSX NSX Edge VM 1 8 32 196 1.4 0,7 401
VMware NSX NSX Edge VM 2 8 32 196 1.4 0,7 401
VMware HCX (isteğe bağlı eklenti) HCX Yöneticisi 4 12 64 0.4 2.8 174
VMware Site Recovery Manager (isteğe bağlı eklenti) Site Recovery Manager cihazı 4 12 33 1 1 66
VMware vSphere (isteğe bağlı eklenti) vSphere Çoğaltma Yöneticisi cihazı 4 12 33 1 3.1 66
VMware vSphere (isteğe bağlı eklenti) vSphere Çoğaltma Sunucusu cihazı 2 1 33 1 0.8 66
Toplam 59 vCPU'lar 203,3 GB 2.376 GB 25,4 GHz 198,3 GB 17.287 GB (veri azaltma oranı ile 15.401 GB)

Azure VMware Çözüm yönetimi ve denetim düzlemi, esnetilmiş kümeler özel bulutunun çözüm boyutlandırması sırasında dikkate alınması gereken aşağıdaki kaynak gereksinimlerine sahiptir. VMware Site Recovery Manager şu anda desteklenmediğinden tabloya dahil değildir. vSAN Tanık gereci de tabloya dahil değildir. Microsoft, üçüncü kullanılabilirlik alanını yönetir.

Alan Açıklama Sağlanan vCPU'lar Sağlanan vRAM (GB) Sağlanmış vDisk (GB) Tipik CPU kullanımı (GHz) Tipik vRAM kullanımı (GB) Tipik ham vSAN veri deposu kullanımı (GB)
VMware vSphere vCenter Server 8 30 915 1.1 3.9 3,662
VMware vSphere vSphere Küme Hizmeti VM 1 1 0,1 2 0,1 0,1 1
VMware vSphere vSphere Küme Hizmeti VM 2 1 0,1 2 0,1 0,1 1
VMware vSphere vSphere Küme Hizmeti VM 3 1 0,1 2 0,1 0,1 1
VMware vSphere ESXi düğümü 1 Yok Yok Yok 2.4 48 Yok
VMware vSphere ESXi düğümü 2 Yok Yok Yok 2.4 48 Yok
VMware vSphere ESXi düğümü 3 Yok Yok Yok 2.4 48 Yok
VMware vSphere ESXi düğümü 4 Yok Yok Yok 2.4 48 Yok
VMware vSphere ESXi düğümü 5 Yok Yok Yok 2.4 48 Yok
VMware vSphere ESXi düğümü 6 Yok Yok Yok 2.4 48 Yok
VMware vSAN vSAN Sistem Kullanımı Yok Yok Yok Yok Yok 11,223
VMware NSX NSX Birleşik Cihaz Düğümü 1 6 yirmi dört 300 3.4 13.9 1,229
VMware NSX NSX Birleşik Cihaz Nodo 2 6 yirmi dört 300 3.4 13.9 1,229
VMware NSX NSX Birleşik Cihaz Düğümü 3 6 yirmi dört 300 3.4 13.9 1,229
VMware NSX NSX Edge VM 1 8 32 196 1.4 0,7 Sekiz yüz
VMware NSX NSX Edge VM 2 8 32 196 1.4 0,7 Sekiz yüz
VMware HCX (isteğe bağlı eklenti) HCX Yöneticisi 4 12 64 0.4 2.8 256
Toplam 49 vCPU'lar 178,4 GB 2.277 GB 29,9 GHz 338,1 GB 20.430 GB (veri azaltma oranı ile 17.459 GB)

Bu kaynak gereksinimleri yalnızca Azure VMware Çözümü özel bulutunda dağıtılan ilk küme için geçerlidir. Sonraki kümelerin çözüm boyutlandırmada yalnızca vSphere Küme Hizmeti, ESXi kaynak gereksinimleri ve vSAN sistem kullanımını hesaba eklemesi gerekir.

Sanal gereç Tipik ham vSAN veri deposu kullanım değerleri yapılandırma ve günlük dosyaları, anlık görüntüler, sanal diskler ve takas dosyaları dahil olmak üzere sanal makine dosyalarının kapladığı alanı hesaba katıyor.

VMware ESXi düğümleri, vSphere VMkernel hiper yönetici ek yükünü, vSAN ek yükünü ve NSX dağıtılmış yönlendirici, güvenlik duvarı ve köprü oluşturma ek yükünü hesaba katan işlem kullanım değerlerine sahiptir. Bu tahminler standart üç kümeli yapılandırmaya yöneliktir. vSAN veri deposundan ayrı bir önyükleme birimi kullanıldığından, depolama gereksinimleri uygulanamaz (YOK) olarak listelenir.

VMware vSAN sistem kullanımına dair depolama ek yükü, vSAN performans yönetimi nesneleri, vSAN dosya sistemi ek yükü, vSAN sağlama toplamından kaynaklanan ek yük ve vSAN yinelenenleri kaldırma ve sıkıştırmanın oluşturduğu ek yükü hesaplar. Bu tüketimi görüntülemek için, vSphere istemcisinde vSphere kümesi için İzle>vSAN>Kapasite'yi seçin.

VMware HCX ve VMware Site Recovery Manager kaynak gereksinimleri, Azure VMware Çözümü'ne isteğe bağlı eklentilerdir. Kullanılmıyorsa çözüm boyutlandırmasında bu gereksinimleri göz ardı edin.

VMware Site Recovery Manager eklentisi, birden çok VMware vSphere Çoğaltma Sunucusu aleti yapılandırma seçeneğine sahiptir. Önceki tabloda bir vSphere Çoğaltma Sunucusu gerecinin kullanıldığı varsayılır.

Çözümü boyutlandırmak bir tahmindir. Projenin test aşamasında tasarım aşamasından boyutlandırma hesaplamalarını doğrulayın. Çözümün uygulama iş yükü için doğru boyutlandırılmış olduğundan emin olmanız gerekir.

İpucu

İlk dağıtım numarasının ötesine geçmeniz gerekirse, daha sonra kümeyi genişletebilir ve daha fazla küme ekleyebilirsiniz.

Not

Küme başına konak sayısı, özel bulut başına küme sayısı ve özel bulut başına konak sayısı hakkında bilgi edinmek için Azure aboneliği ve hizmet sınırları, kotalar ve kısıtlamalar'a bakın.

Ev sahibi kotası talep et

Azure VMware Çözümü özel bulutunuzun sorunsuz bir şekilde dağıtılmasını sağlamak için planlama sürecinin başlarında bir konak kotası isteyin. İstekte bulunmadan önce Azure aboneliğini, kaynak grubunu ve bölgeyi belirleyin. İhtiyacınız olan konakların boyutunu, küme sayısını ve konakları belirleyin.

Destek ekibinin isteğinizi onaylaması ve konaklarınızı ayırması beş iş günü kadar sürer.

Özel bulut yönetimi için IP adresi kesimini tanımlama

Azure VMware Çözümü, 10.0.0.0/22 gibi bir /22 CIDR ağı gerektirir. Bu adres alanı vCenter Server, VMware HCX, NSX-T Veri Merkezi ve vMotion işlevselliği gibi Azure VMware Çözümü yönetim kesimleri için daha küçük ağ kesimlerine (alt ağlar) ayrılır. Aşağıdaki diyagramda Azure VMware Çözümü yönetim IP adresi kesimleri gösterilmektedir.

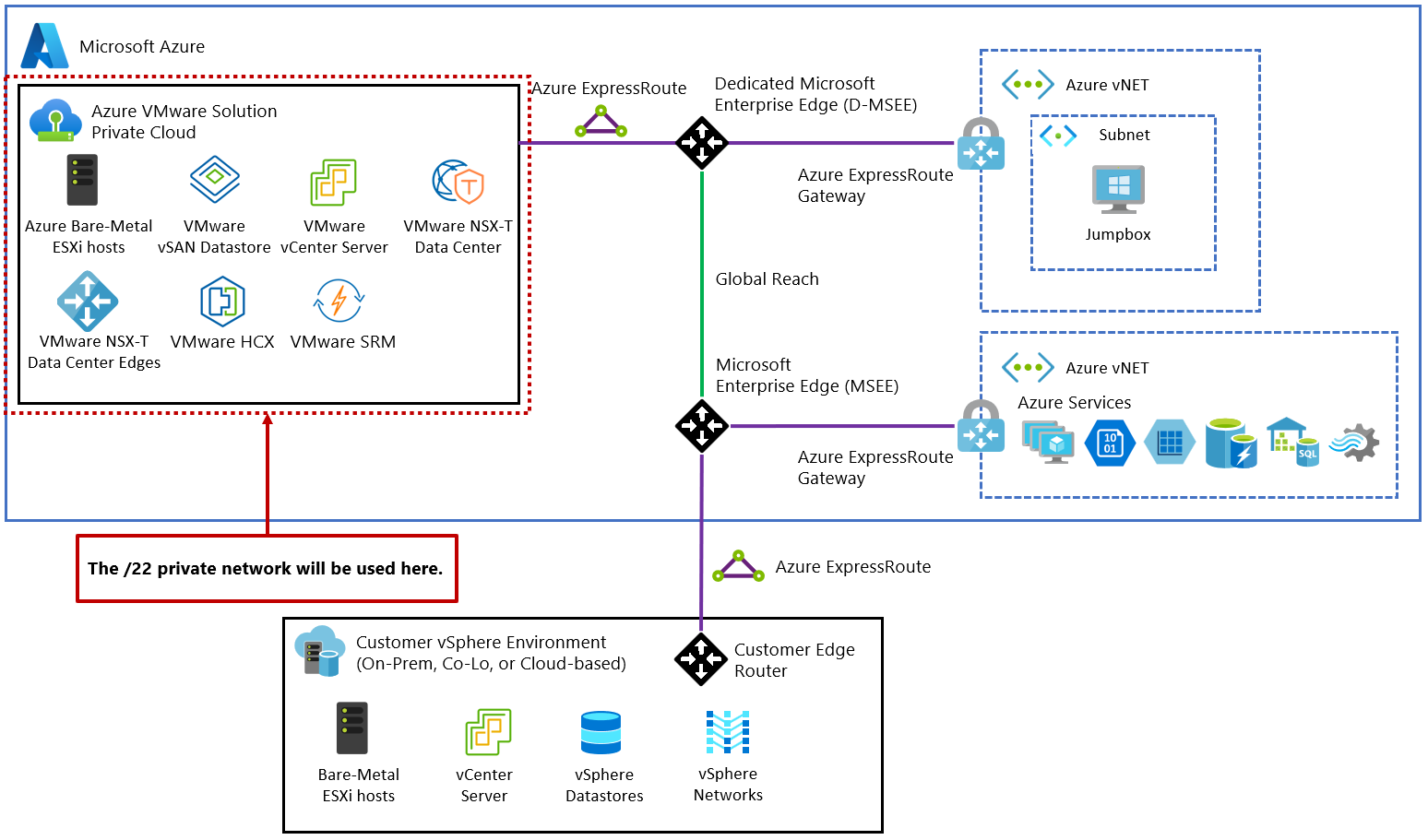

Diyagram, Azure VMware Çözümü yönetim IP adresi kesimlerini gösterir.

Önemli

/22 CIDR ağ adresi bloğu, şirket içinde veya Azure'da zaten var olan herhangi bir ağ kesimiyle çakışmamalıdır. /22 CIDR ağının özel bulut başına nasıl ayrıldığına ilişkin ayrıntılar için bkz . Yönlendirme ve alt ağ konuları.

VM iş yükleri için IP adresi kesimini tanımlama

VMware vSphere ortamında VM'lerin bir ağ kesimine bağlanması gerekir. Azure VMware Çözümü üretim dağıtımı genişledikçe, genellikle şirket içi ve yerel NSX-T Veri Merkezi ağ kesimlerinden L2 genişletilmiş kesimlerinin bir birleşimini görürsünüz.

İlk dağıtım için, tek bir ağ kesimi (IP ağı) tanımlayın; örneğin, 10.0.4.0/24. Bu ağ kesimi öncelikle ilk dağıtım sırasında test amacıyla kullanılır. Adres bloğu, şirket içindeki veya Azure'daki ağ kesimleriyle çakışmamalıdır ve /22 ağ kesiminde önceden tanımlanmış olmamalıdır.

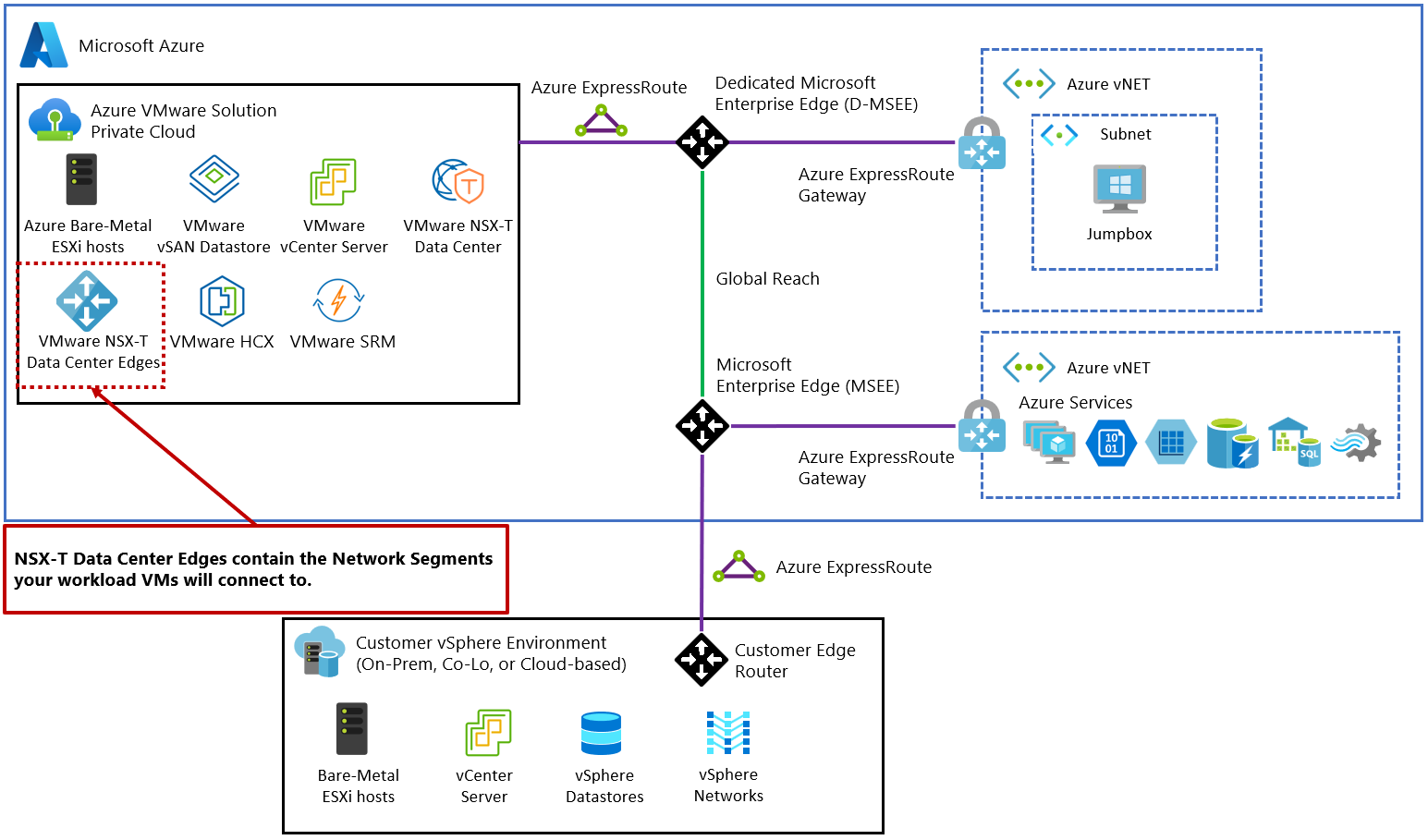

Diyagramda sanal makine iş yükleri için IP adresi kesimi gösterilmektedir.

Sanal ağ geçidini tanımlama

Azure VMware Çözümü için Azure Sanal Ağ ve ExpressRoute bağlantı hattı gerekir. Mevcut bir ExpressRoute sanal ağ geçidi mi yoksa yeni bir ExpressRoute sanal ağ geçidi mi kullanacağınıza karar verin. Özel bulutunuzu oluşturduktan sonra yeni bir sanal ağ geçidi seçerseniz, onu oluşturun. Mevcut bir ExpressRoute sanal ağ geçidinin kullanılması kabul edilebilir. Planlama amacıyla hangi ExpressRoute sanal ağ geçidini kullandığınızı unutmayın.

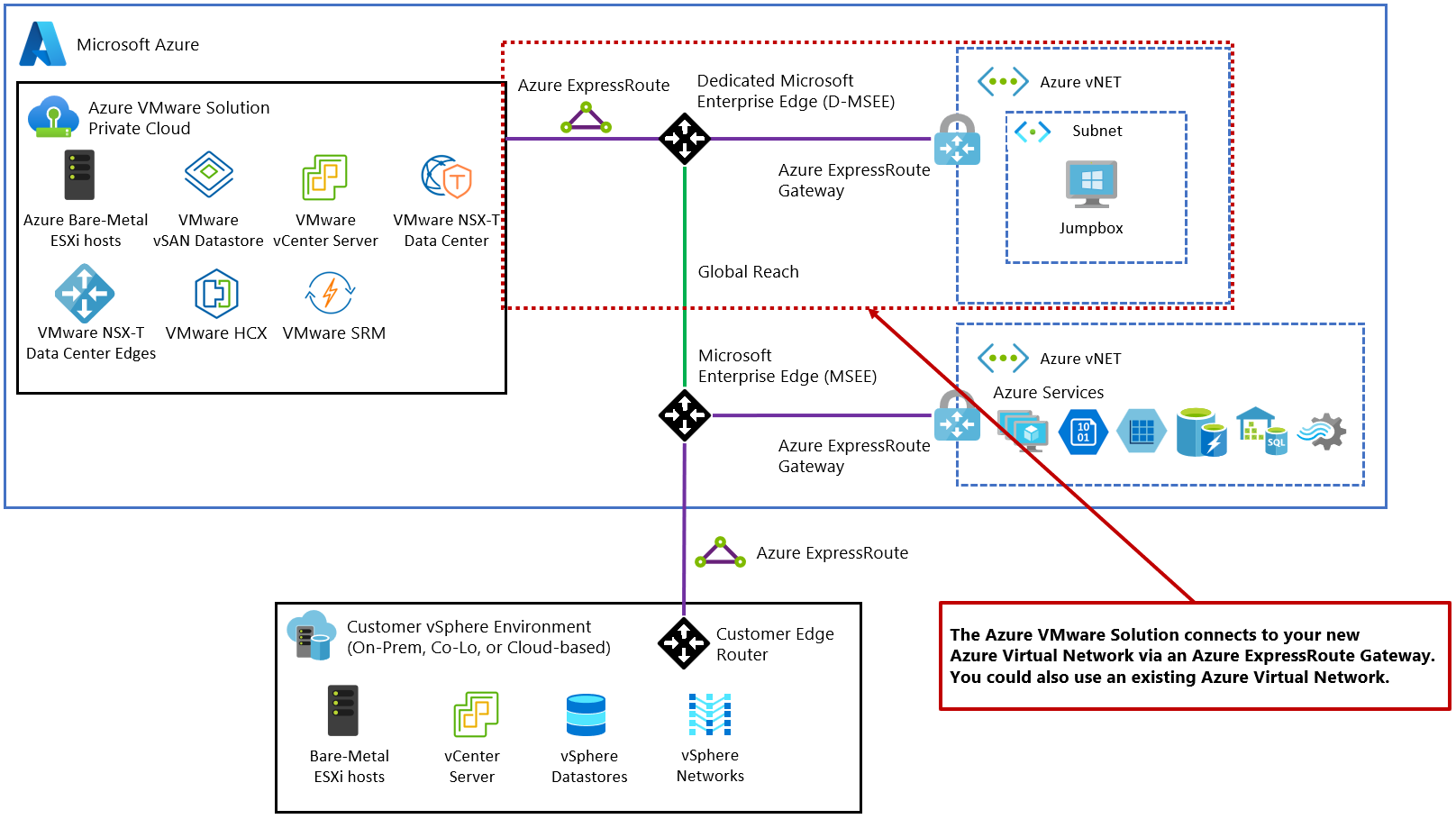

Diyagramda, Azure VMware Çözümü ekli Azure Sanal Ağ görüntülenir.

Önemli

Azure Sanal WAN içerisinde bir sanal ağ geçidine bağlanabilirsiniz, ancak bu hızlı başlangıç kılavuzu için kapsam dışındadır.

VMware HCX ağ kesimlerini tanımlama

VMware HCX, veri merkezleri ve bulutlar arasında uygulama geçişi, iş yükü yeniden dengeleme ve iş sürekliliğini basitleştiren bir uygulama mobilite platformudur. VMware vSphere iş yüklerinizi çeşitli geçiş türleri aracılığıyla Azure VMware Çözümü ve diğer bağlı sitelere geçirebilirsiniz.

VMware HCX Bağlayıcısı, birden çok IP kesiti gerektiren sanal gereçler kümesini (otomatik olarak) dağıtan bir altyapıyı kullanır. Ağ profillerinizi oluştururken IP kesimlerini kullanırsınız. Bir pilot veya küçük ürün kullanım örneğini destekleyen VMware HCX dağıtımı için aşağıdaki listelenen öğeleri belirleyin. Geçiş gereksinimlerinize göre gerektiği gibi değiştirin.

  • Yönetim ağı: Şirket içi VMware HCX dağıtımı için VMware HCX için bir yönetim ağı belirleyin. Genellikle, şirket içi VMware vSphere kümeniz tarafından kullanılan yönetim ağıyla aynıdır. En azından VMware HCX için bu ağ kesiminde iki IP belirleyin. Dağıtımınızın pilot veya küçük kullanım örneğinin ötesindeki ölçeğine bağlı olarak daha büyük sayılara ihtiyacınız olabilir.

    Not

    Büyük ortamlar için yeni bir /26 ağı oluşturun ve mevcut yönetim ağını kullanmak yerine şirket içi VMware vSphere kümenize bir bağlantı noktası grubu olarak sunun. Daha sonra en fazla 10 hizmet ağı ve 60 ağ genişletici (hizmet ağı başına-1) oluşturabilirsiniz. Azure VMware Çözümü özel bulutları kullanarak ağ genişletici başına sekiz ağı genişletebilirsiniz.

  • Yukarı bağlantı ağı: Şirket içi VMware HCX dağıtımı için VMware HCX için bir Yukarı bağlantı ağı belirleyin. Yönetim ağı için kullanmayı planladığınız ağı kullanın.

  • vMotion ağı: Şirket içi VMware HCX dağıtımı için VMware HCX için bir vMotion ağı belirleyin. Genellikle, şirket içi VMware vSphere kümeniz tarafından vMotion için kullanılan ağ ile aynıdır. En azından VMware HCX için bu ağ kesiminde iki IP belirleyin. Dağıtımınızın pilot veya küçük kullanım örneğinin ötesindeki ölçeğine bağlı olarak daha büyük sayılara ihtiyacınız olabilir.

    vMotion ağını dağıtılmış bir sanal anahtar veya vSwitch0 üzerinde kullanıma sunmanız gerekir. Değilse, ortamı uygun olacak şekilde değiştirin.

    Not

    Birçok VMware vSphere ortamı vMotion için yönlendirilmemiş ağ kesimleri kullanır ve bu da sorun oluşturmaz.

  • Çoğaltma ağı: Şirket içi VMware HCX dağıtımı için bir çoğaltma ağı tanımlayın. Yönetim ve Yukarı Bağlantı ağlarınız için kullandığınız ağı kullanın. Şirket içi küme konakları özel bir Çoğaltma VMkernel ağı kullanıyorsa, bu ağ kesiminde iki IP adresi ayırın ve çoğaltma ağı olarak Çoğaltma VMkernel ağını kullanın.

Ağlarınızın genişletilip genişletileceğini belirleme

İsteğe bağlı olarak, ağ segmentlerini şirket içinden Azure VMware Çözümü'ne genişletebilirsiniz. Ağ kesimlerini genişletirseniz, bu ağları şu yönergeleri izleyerek tanımlayın:

Önemli

Bu ağlar dağıtım sırasında değil yapılandırmanın son adımı olarak genişletilir.

Sonraki adımlar

Gerekli bilgileri topladığınıza ve belgelediğinize göre, Azure VMware Çözümü özel bulutunuzu oluşturmak için sonraki öğreticiye geçin.
