Azure ExpressRoute Ağ Geçidi Dayanıklılığı Doğrulaması

Dayanıklılık doğrulaması, ExpressRoute özellikli iş yükleri için ağ bağlantısının dayanıklılığını değerlendiren bir özelliktir. Kesintiler sırasında ağ dayanıklılığını değerlendirmek için ağ geçidine ExpressRoute bağlantılarınız için site yük devretme işlemleri gerçekleştirebilirsiniz. Yük devretme mekanizmalarını test ederek geçişler sırasında kurulumunuzu da doğrulayabilirsiniz. Ağınızı proaktif olarak test ederek Azure iş yüklerine sürekli bağlantı sağlayabilir ve bağlantılarınızı güçlendirebilirsiniz.

Temel özellikler

• Test devresi yük devretme: Bir eşleme konumundan diğerine yük devretmeyi doğrulamak için bağlantıların ağ geçidinden seçilen ExpressRoute bağlantı hattına geçici olarak bağlantısı kesilir.
• Rota yedekliliği: Seçili eşleme konumundan alınan tüm öneklerin yedeklilik durumuyla ilgili bilgileri görüntüleyin.
• Trafik görselleştirmesi: Test sırasında ExpressRoute ağ geçidinde ve onunla ilişkili tüm bağlantılarda trafiği görselleştirin.
• Test geçmişi: Daha önce yürütülen testler hakkında ayrıntılı bilgileri görüntüleyin.

Yaygın kullanım örnekleri

• Ağ altyapınızın genel güvenilirliğini ve dayanıklılığını artırmak için ağınızdaki olası sorunları belirleyin ve çözün.

• Yüksek kullanılabilirlik ve olağanüstü durum kurtarma (HA/DR) prosedürlerini ve geçişlerini doğrulayın. İş yükü düzeyinde bakım davranışını doğrulayarak sistemlerinizin plansız olaylara hazır olduğunu doğrulayabilir ve sorunsuz işlemleri sürdürebilirsiniz.

• Bir ExpressRoute eşleme konumundan diğerine geçmeden önce ağ dayanıklılığından emin olun.

Sınırlamalar

• Dayanıklılık Doğrulama özelliği yalnızca en az iki ayrı eşleme konumundaki ExpressRoute bağlantı hatlarına bağlı ExpressRoute ağ geçitleri için desteklenir.
• Rota Listesi sekmesi saatte yalnızca bir kez yenilenebilir.
• Bu özellik henüz Sanal WAN veya ExpressRoute Metro için desteklenmiyor.
• Devam eden testler varsa veya devrelerden herhangi biri şu anda bakımdan geçiyorsa Dayanıklılık Doğrulama testini çalıştıramazsınız.

Önkoşullar

• En az iki ayrı eşleme konumunda bir ExpressRoute bağlantı hattınız ve bu bağlantı hatlarına bağlı bir ExpressRoute sanal ağ geçidiniz olmalıdır.
• Bu özelliğe erişmek için Katkıda Bulunan düzeyinde yetkilendirmeye sahip olmanız gerekir.

Dayanıklılık doğrulama testini çalıştırma

Önemli

• Test sırasında ExpressRoute sanal ağ geçidinin hedef ExpressRoute bağlantı hattıyla bağlantısı kesilir ve bu da yedekli olmayan yollar için geçici bağlantı kaybına neden olur. Yönlendirme ilkelerinizin trafik yük devretmesini etkinleştirecek şekilde yapılandırıldığından emin olun.
• Hedeflenen ExpressRoute bağlantı hattı diğer ExpressRoute sanal ağ geçitlerine bağlı kalır ve testi gerçekleştiren ağ geçidi diğer ExpressRoute bağlantı hatlarına bağlı kalır.

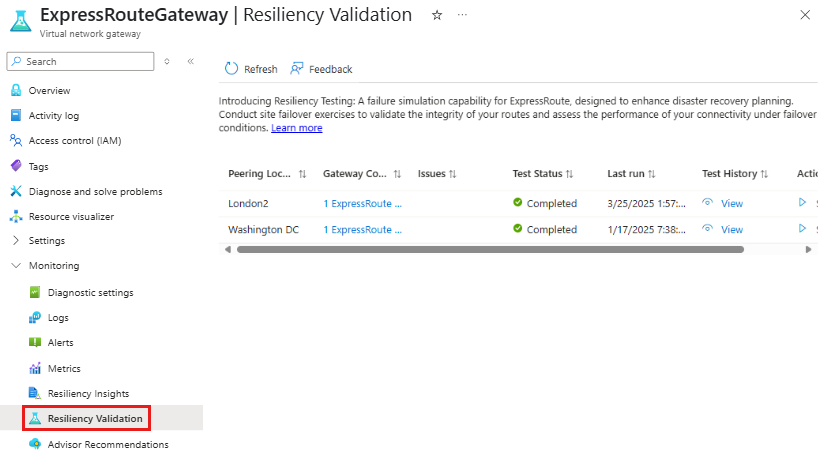

Ağ geçidi dayanıklılığı doğrulamasına herhangi bir ExpressRoute ağ geçidi kaynağından erişebilirsiniz. Soldaki menüde İzleme bölümüne gidin.

Pano, ExpressRoute sanal ağ geçidine bağlı tüm ExpressRoute bağlantı hatları için eşleme konumuna göre kategorilere ayrılmış ayrıntılı bir genel bakış sağlar. En son test durumunu, yapılan son testin zaman damgasını, en son testin sonuçlarını ve yeni bir testi yapılandırmak için bir eylem düğmesini görüntüler.

Testi başlatma

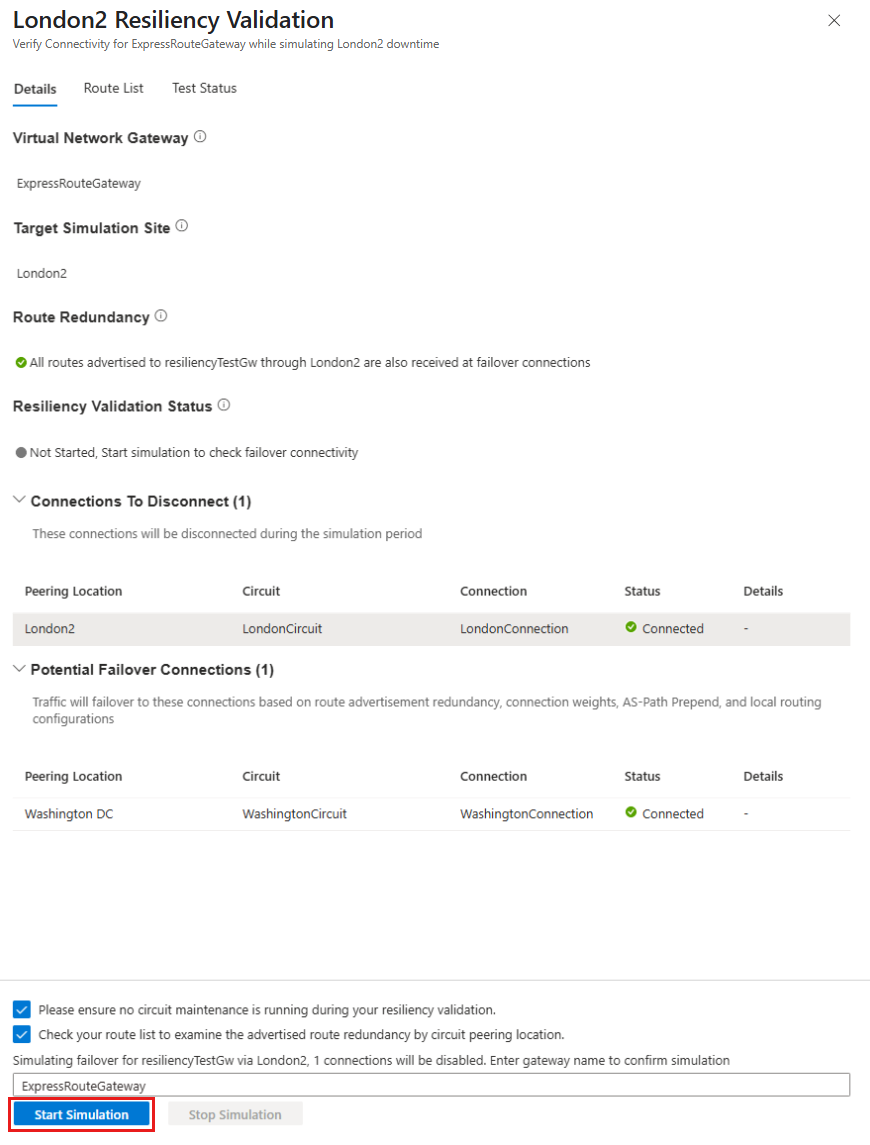

1. Hedef eşleme konumu için Yeni testi yapılandır'ı seçin.

2. Aşağıdakileri içeren otomatik doldurulan yapılandırmayı gözden geçirin:

   • Ağ geçidi adı
   • Eşleşme konumu
   • Yol yedekliliği bilgileri
   • Trafik ayrıntıları
   • ExpressRoute ağ geçidine yönelik tüm bağlantıların durumu

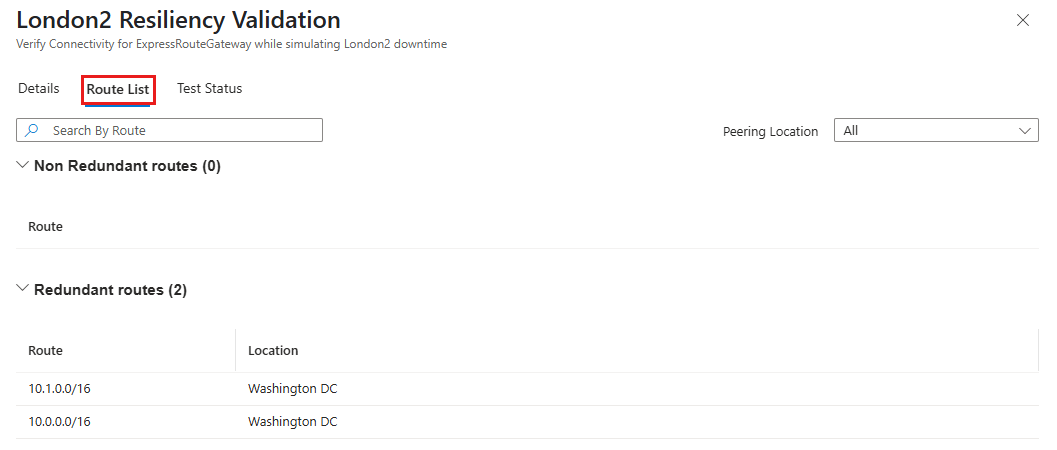

3. Tüm kritik yolların yedekli olarak işaretlendiğini doğrulamak için Rota Listesi sekmesini gözden geçirin.



4. İlk onay kutusunu seçerek bu sayfada listelenen devrelerin bakımdan geçirilmiyor olduğunu onaylayın.

5. Rota Listesi sekmesini gözden geçirdiğinizden ve ikinci onay kutusunu seçerek tüm kritik yolların yedekli olarak işaretlendiğini kabul edin.

6. Testin ağınızdaki olası etkisini anladığınızı onaylamak için ağ geçidinin adını girin.

7. Testi başlatmak için Benzetimi Başlat'ı seçin.



8. Dayanıklılık doğrulama durumu Sürüyor olarak gösterilir.

Test sırasında

1. Her yedekli bağlantı aracılığıyla Azure iş yüklerinize bağlantıyı doğrulamak için Test Durumu sekmesine gidin. Saniye başına ortalama bit trafik akışını görüntüleyen ExpressRoute ağ geçidi için trafik akışı grafiğini gözden geçirin. Sekme ayrıca bağlı ve bağlantısız eşleme konumları için giriş ve çıkış trafiği bilgileri sağlar.



   Uyarı

   Trafik ölçümleri dakikada bir güncelleştirilir ve Test Durumu sekmesinde görüntülenir. Testi başlattıktan sonra ölçümlerin görünmesi için 5 dakikaya kadar izin verin.

2. Veri paketleri göndererek yedekli bağlantı aracılığıyla şirket içi ağınızdan Azure iş yüklerinize bağlantıyı doğrulayın. Bu amaçla iPerf gibi araçları kullanabilirsiniz.

3. Testi sonlandırmak için Benzetimi Durdur'u seçin. İstendiğinde testin başarıyla tamamlanıp tamamlanmadığını onaylayın ve yük devretme eşleme konumunu seçin.

4. Onayladıktan sonra ExpressRoute ağ geçidine yapılan tüm bağlantılar için bağlantı geri yüklenir.

5. Test raporunu görüntülemek için, seçili eşleme konumu için panodaki Test Geçmişi sütununun altında Görünüm'ü seçin.

FAQ

1. ExpressRoute ağ geçidimde Dayanıklılık Doğrulama özelliğini neden göremiyorum?

   Bu özellik yalnızca Maksimum Dayanıklılık modelinde yapılandırılmış ExpressRoute sanal ağ geçitleri için kullanılabilir. Sanal WAN ExpressRoute ağ geçitleri için desteklenmez.

2. Yol Listesi neden en son sürüme güncelleştirilmiyor?

   Rota Listesi sekmesi, eksik rota yedekliliğini işaretlemek için tasarlanmıştır. Resiliency Insights'tan yol dayanıklılığı durumunu alır, bu nedenle son güncelleştirmeden sonra bir saate kadar önbelleğe alınmış sonuçları görüntüleyebilir.

3. Özellik Microsoft Eşleme veya VPN bağlantısını destekliyor mu?

   Hayır, Dayanıklılık İçgörüleri özelliği yalnızca ExpressRoute Özel Eşleme bağlantısını destekler. Microsoft Eşleme veya VPN bağlantısını desteklemez.

4. Azure portalı dışındaki ağ geçidi doğrulama testlerini denetleyebilir miyim?

   Evet, ağ geçidi dayanıklılık doğrulama testlerini başlatmak ve durdurmak için REST API, PowerShell ve CLI kullanabilirsiniz.

5. Testi sonlandırmazsam ne olur?

   Test süresiz olarak çalışmaya devam eder.

6. Dayanıklılık doğrulama testi sırasında hangi ölçümleri veya uyarıları izleyebilirim?

   Kesintiler sırasında ağ dayanıklılığını sağlamak için yedekli bağlantıları yapılandırın. Yük devretme sırasında yedek devre bant genişliğinin %100%'ını aşarsa paket kaybı yaşanabilir. Hız sınırlamanın neden olduğu paket düşüşlerini izlemek için Bağlantı Hattı QoS ölçümlerini kullanın. Ayrıca, Dayanıklılık Doğrulama özelliğindeki Test Durumu sekmesi bağlantılar için trafik izleme sağlar. Uyarıların test sırasında etkinliklerini doğrulayacak şekilde yapılandırıldığından emin olun.

7. Ağ geçidi dayanıklılığı doğrulama aracını kullanarak isteğe bağlı trafiği denetleyebiliyorum?

   Evet, yollar farklı eşleme konumlarındaki devreler aracılığıyla yedekli olarak tanıtılıyorsa ağ geçidi dayanıklılığı doğrulama aracı, trafiği alternatif bir sitedeki bağlantılara devrederek isteğe bağlı trafiği denetlemenize olanak tanır.

8. Bu özellik FastPath ve Özel Bağlantıyı destekliyor mu?

   FastPath için veri yolu ağ geçidini atlarken, ağ geçidi yol yönetimi gibi denetim düzlemi etkinliklerini işlemeye devam eder. ExpressRoute bağlantı hattı ile ağ geçidi arasındaki bağlantı kesilmesi sırasında, yollar etkilenen bağlantı hattından geri çekilir. Ancak, yedekli devreler düzgün yapılandırılırsa, yük devretme sırasında FastPath ve Özel Bağlantı'ya yük devretme bağlantıları için bağlantı korunur.

9. Yük devretme benzetimi sırasında paket kaybı bekleniyor mu?

   BGP (Sınır Ağ Geçidi Protokolü) yakınsandıkça yük devretme benzetimi sırasında kısa bir bağlantı kesintisi oluşur. TCP üzerinde iPerf kullanan performans testleri (500 Mb/sn'ye kadar) simülasyon sırasında paket kaybı göstermez. Ancak gerçek bir kesinti senaryosunda, trafik başarıyla yönlendirilene kadar bazı paket kayıpları oluşabilir.

10. Yük devretme ne kadar sürer?

    Simülasyon başladıktan sonra trafik aktarımı genellikle 15 saniye içinde tamamlanır.

Sonraki Adımlar

• ExpressRoute ağ geçidi ve ExpressRoute bağlantı hatlarını izleme hakkında daha fazla bilgi edinin.
• ExpressRoute Dayanıklılık İçgörüleri hakkında bilgi edinin.
