Sanal WAN fiyatlandırması hakkında
Azure Sanal WAN birçok farklı ağ iletişimi, güvenlik ve yönlendirme işlevini tek bir operasyonel arabirimde bir araya getiren bir ağ hizmetidir. Bu işlevler arasında dal bağlantısı (SD-WAN veya VPN CPE gibi Sanal WAN iş ortağı cihazlarla sunulan bağlantı otomasyonu), siteden siteye VPN bağlantısı, uzak kullanıcı VPN (noktadan siteye) bağlantısı, özel (ExpressRoute) bağlantısı, bulut içi bağlantı (sanal ağlar için geçişli bağlantı), iç bağlantı yönlendirme için VPN ExpressRoute, Azure Güvenlik Duvarı ve özel bağlantı için şifreleme gibi işlevler vardır.
Bu makalede Azure Sanal WAN ile yaygın olarak dağıtılan üç senaryo ve listelenen fiyatlara göre dağıtımlar için tipik fiyat tahminleri ele alınmaktadır. Ayrıca, Sanal WAN yararlı olabileceği başka birçok senaryo da olabilir.
Önemli
Bu makalede gösterilen fiyatlandırma yalnızca örnek amaçlarla kullanılmak üzere tasarlanmıştır.
- Fiyatlandırma herhangi bir noktada değişebilir. Geçerli fiyatlandırma bilgileri için Sanal WAN fiyatlandırma sayfasına bakın.
- Hub'lar arası (merkez-merkez) ücretler Sanal WAN fiyatlandırma sayfasında gösterilmez çünkü fiyatlandırma Inter-Region (Kıta içi/kıta içi) ücretlere tabidir. Daha fazla bilgi için bkz. Azure veri aktarımı ücretleri.
- Sanal merkez yönlendirme altyapısı birimi fiyatlandırması için Sanal WAN fiyatlandırma sayfasına bakın.
Fiyatlandırma bileşenleri
Aşağıdaki diyagramda, Sanal WAN içeren bir ağdaki tipik veri yolları ve saat ve GB başına farklı fiyatlandırma bileşenleri gösterilmektedir.
| Değer | Senaryo | Saatlik maliyet | GB başına maliyet |
|---|---|---|---|
| 1 | Doğu ABD'deki Standart vWAN hub'ı aracılığıyla uç sanal ağından VPN Siteden Siteye dala veri aktarımı | Dağıtım saati (0,25 USD/sa) + VPN S2S Ölçek Birimi (0,261 USD/saat) + VPN S2S Bağlantı Birimi (0,05 USD/sa) = 0,561 USD/sa | Sanal ağ eşlemesi (giden) (0,01 USD/GB) + Standart Giden Bölge 1 (0,087 USD/GB) = 0,097 USD/GB |
| 1' | Doğu ABD'deki Standart vWAN hub'ı aracılığıyla VPN Siteden Siteye dalından uç sanal ağından uç sanal ağından veri aktarımı | Dağıtım saati (0,25 USD/sa) + VPN S2S Ölçek Birimi (0,261 USD/saat) + VPN S2S Bağlantı Birimi (0,05 USD/sa) = 0,561 USD/sa | Sanal ağ eşlemesi (gelen) ($0,01/GB) = $0,01/GB |
| 2 | Standart vWAN hub'ı aracılığıyla bir VPN Sitesinden Siteye dalından Doğu ABD'deki başka bir VPN Sitesinden Siteye şubesine veri aktarımı | Dağıtım saati (0,25 USD/sa) + VPN S2S Ölçek Birimi (0,261 USD/saat) + VPN S2S Bağlantı Birimi (2x$0,05/sa) = $0,611/sa | Standart Giden Bölge 1 ($0,087/GB) = $0,087/GB |
| 2' | Standart vWAN hub'ı aracılığıyla bir VPN Sitesinden Siteye şubesinden Doğu ABD'deki ExpressRoute bağlantılı Veri Merkezi/ HQ'ya veri aktarımı | Dağıtım saati (0,25 USD/sa) + VPN S2S Ölçek Birimi (0,261 USD/saat) + VPN S2S Bağlantı Birimi (0,05 USD/sa) + ExpressRoute Ölçek Birimi (0,42 USD/sa) + ExpressRoute Bağlantı Birimi (0,05 USD/sa) = $1,03/sa | ExpressRoute Tarifeli Giden Bölge 1 ($0,025/GB) = $0,025/GB |
| 3 | Standart vWAN hub'ı aracılığıyla bir VPN Sitesinden Siteye şubesinden Doğu ABD'deki ExpressRoute bağlantılı Veri Merkezi/ HQ'ya veri aktarımı | Dağıtım saati (0,25 USD/sa) + VPN S2S Ölçek Birimi (0,261 USD/saat) + VPN S2S Bağlantı Birimi (0,05 USD/sa) + ExpressRoute Ölçek Birimi (0,42 USD/sa) + ExpressRoute Bağlantı Birimi (0,05 USD/sa) = $1,03/sa | ExpressRoute Tarifeli Giden Bölge 1 ($0,025/GB) = $0,025/GB |
| 4 | Doğu ABD'deki Standart vWAN hub'ı aracılığıyla uç sanal ağından ExpressRoute bağlantılı Veri Merkezi/HQ'ya veri aktarımı | Dağıtım saati (0,25 USD/sa) + ExpressRoute Ölçek Birimi (0,42 USD/sa) + ExpressRoute Bağlantı Birimi (0,05 USD/sa) = 0,72 USD/sa | Sanal ağ eşlemesi (giden) ($0,01/GB) + ExpressRoute Tarifeli Giden Bölge 1 (0,025$/GB) = $0,035/GB |
| 4' | ExpressRoute bağlantılı Veri Merkezi/HQ'dan Doğu ABD'deki Standart vWAN hub'ı aracılığıyla uç sanal ağından veri aktarımı | Dağıtım saati (0,25 USD/sa) + ExpressRoute Ölçek Birimi (0,42 USD/sa) + ExpressRoute Bağlantı Birimi (0,05 USD/sa) = 0,72 USD/sa | Sanal ağ eşlemesi (gelen) ($0,01/GB) = $0,01/GB |
| 4" | Avrupa'daki Standart vWAN hub'ı aracılığıyla ExpressRoute bağlantılı Veri Merkezi/HQ'dan uzak uç sanal ağından uzak uç sanal ağından veri aktarımı | Dağıtım saati (2x$0,25/sa) + ExpressRoute Ölçek Birimi (0,42 USD/sa) + ExpressRoute Bağlantı Birimi (0,05 USD/sa) = 0,97 USD/sa | Sanal ağ eşlemesi (gelen) (0,01 USD/GB) + hub Veri İşleme (Avrupa) (0,02 ABD Doları/GB) + Inter-Region veri aktarımı (Doğu ABD'den Avrupa'ya) (0,05 USD/GB) = 0,08 USD/GB |
| 5 | Doğu ABD'deki Standart vWAN hub'ı aracılığıyla uç sanal ağından başka bir uç sanal ağından başka bir uç sanal ağından veri aktarımı | Dağıtım saati (0,25 USD/sa) = 0,25 USD/sa | Sanal ağ eşlemesi (giden + gelen) (2x$0,01/GB) + hub Veri İşleme (0,02 USD/GB) = 0 USD. 04/GB |
| 6 | Doğu ABD'deki bir hub'a bağlı uç sanal ağından Avrupa'daki başka bir uç sanal ağından (farklı bir bölgede) Avrupa'daki bir hub'a bağlı olan veri aktarımı | Dağıtım saati (2x$0,25/sa) = $0,50/sa | Sanal ağ eşlemesi (giden + gelen) (2x$0,01/GB) + hub Veri İşleme (2x$0,02/GB) + Inter-Region veri aktarımı (Doğu ABD'den Avrupa'ya) (0,05 USD/GB) = 0 USD. 11/GB |
| 7 | Avrupa'daki Standart vWAN hub'ı aracılığıyla uç sanal ağından Kullanıcı VPN'sine (Noktadan Siteye) veri aktarımı | Dağıtım saati (0,25 USD/sa) + VPN P2S Ölçek Birimi (0,261 USD/saat) + VPN P2S Bağlantı Birimi (0,0125 USD/sa) = 0,524 USD/sa | Sanal ağ eşlemesi (giden) (0,01 USD/GB) + Standart Giden Bölge 1 (0,087 USD/GB) = 0,097 USD/GB |
| 7' | Avrupa'daki Standart vWAN hub'ı aracılığıyla kullanıcı VPN'sinden (Noktadan Siteye) uç sanal ağından uç sanal ağından veri aktarımı | Dağıtım saati (0,25 USD/sa) + VPN P2S Ölçek Birimi (0,261 USD/saat) + VPN P2S Bağlantı Birimi (0,0125 USD/sa) = 0,524 USD/sa | Sanal ağ eşlemesi (gelen) ($0,01/GB) = $0,01/GB |
| 8 | Singapur'daki hub'daki Ağ Sanal Gereci aracılığıyla bir SD-WAN dalından aynı bölgedeki başka bir SD-WAN dalına veri aktarımı | Standart vWAN hub Dağıtım saati (0,25 USD/sa) + NVA Altyapı Birimi (0,25 USD/sa) = $0,50/sa *Ek üçüncü taraf lisanslama ücretleri uygulanabilir |
Standart Giden Bölge 2 ($0,12/GB) = $0,12/GB |
Yaygın topoloji senaryoları
Microsoft genel omurga WAN'sı
Bu senaryoda, küresel olarak trafik bağlantısı için bir Microsoft omurgası görevi görecek, küresel olarak tam ağa bağlı otomatik bölgesel hub'lar oluşturursunuz. Tipik bağlantı dallar (Siteden Siteye VPN veya SD-WAN), uzak kullanıcılar (Noktadan Siteye VPN) ve özel bağlantı hatları (ExpressRoute) gibi uç noktaları içerir. Bu, trafiği küresel olarak taşımak için Microsoft omurgasına dayanır.

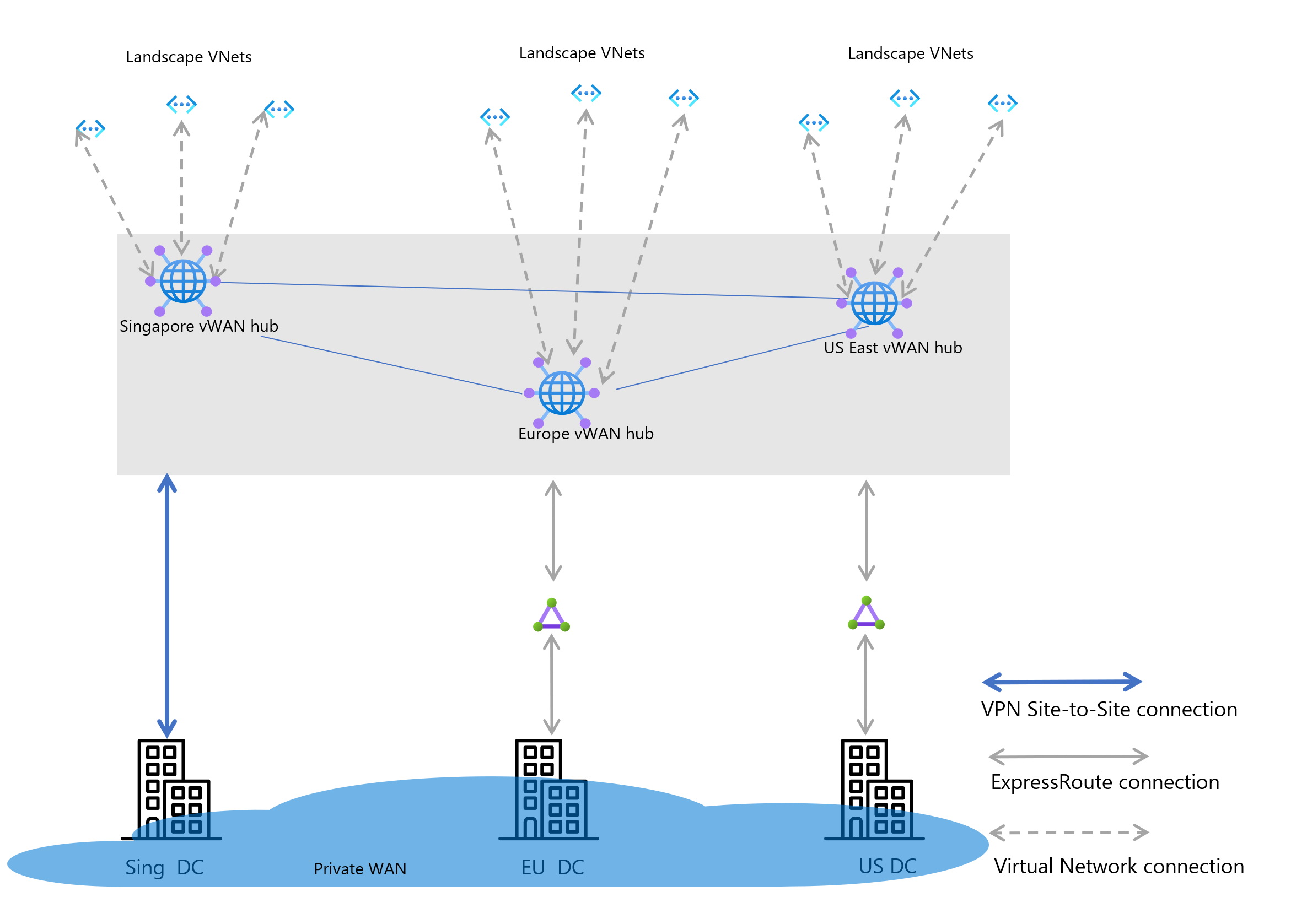

Senaryo 1 diyagramı: Microsoft genel omurga WAN'sı
Alternatifler
- Ayrıca, her genel bölge için yönlendirme ve güvenlik gereksinimlerinin merkezi bir noktası olması için güvenli bir vWAN hub'ının (Güvenlik Duvarı içerir) olmasını da seçebilirsiniz.
Software-Defined Geniş Alan Ağı (SD-WAN)
Bu senaryoda, SD-WAN teknolojisine taşınan depolar, Azure'daki ve şirket içindeki (Veri Merkezi) kaynaklara erişmek için otomatik mağaza sonlandırması için vWAN hub'larını kullanır. Mağazalar, trafiği merkez üzerinden şirket içi Veri Merkezi'ne güvenli bir şekilde göndermek veya Azure'da paylaşılan uygulamalara erişmek için VPN tünelleri aracılığıyla bağlanır.

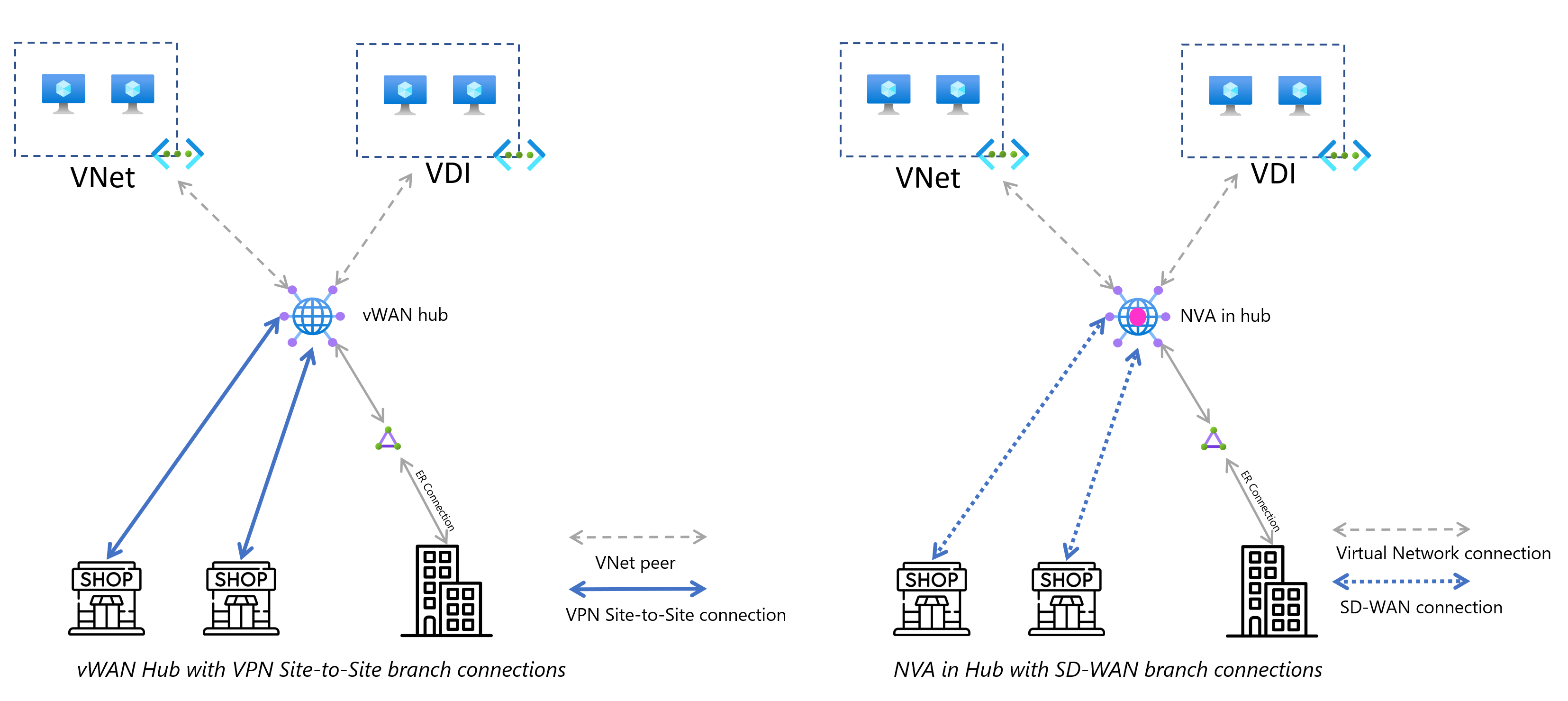

Senaryo 2 diyagramı: Software-Defined Geniş Alan Ağı (SD-WAN)
Alternatifler
Hub'da bir üçüncü taraf Ağ Sanal Gereci kullanmayı ve bunu perakende mağazaları ve merkezlerine bağlamayı seçebilirsiniz.
Yönlendirme ve güvenlik gereksinimlerinin merkezi bir noktası olmak için güvenli bir vWAN hub'ının (Güvenlik Duvarı içerir) olmasını da seçebilirsiniz.
Uzak kullanıcı bağlantısı
Bu senaryoda, uzak kullanıcı oturumları vWAN hub'larında sonlanır. Bunlar, sanal ağlardan uzak kullanıcılar ve/veya Azure Sanal Masaüstü oturumları olabilir. Şu anda her hub'da 100 bin kullanıcı desteklenmektedir.
Aşağıdaki diyagramda uç sanal ağlar ile vWAN hub'ı arasındaki tüneller arasında şifrelenmiş trafik için sanal ağ bağlantıları üzerinden Noktadan Siteye VPN gösterilmektedir. Doğrudan bağlantı için farklı uç sanal ağları arasında sanal ağ eşleme bağlantıları olmasını da seçebilirsiniz. Örneğin, paylaşılan ve VDI uç sanal ağları arasında.

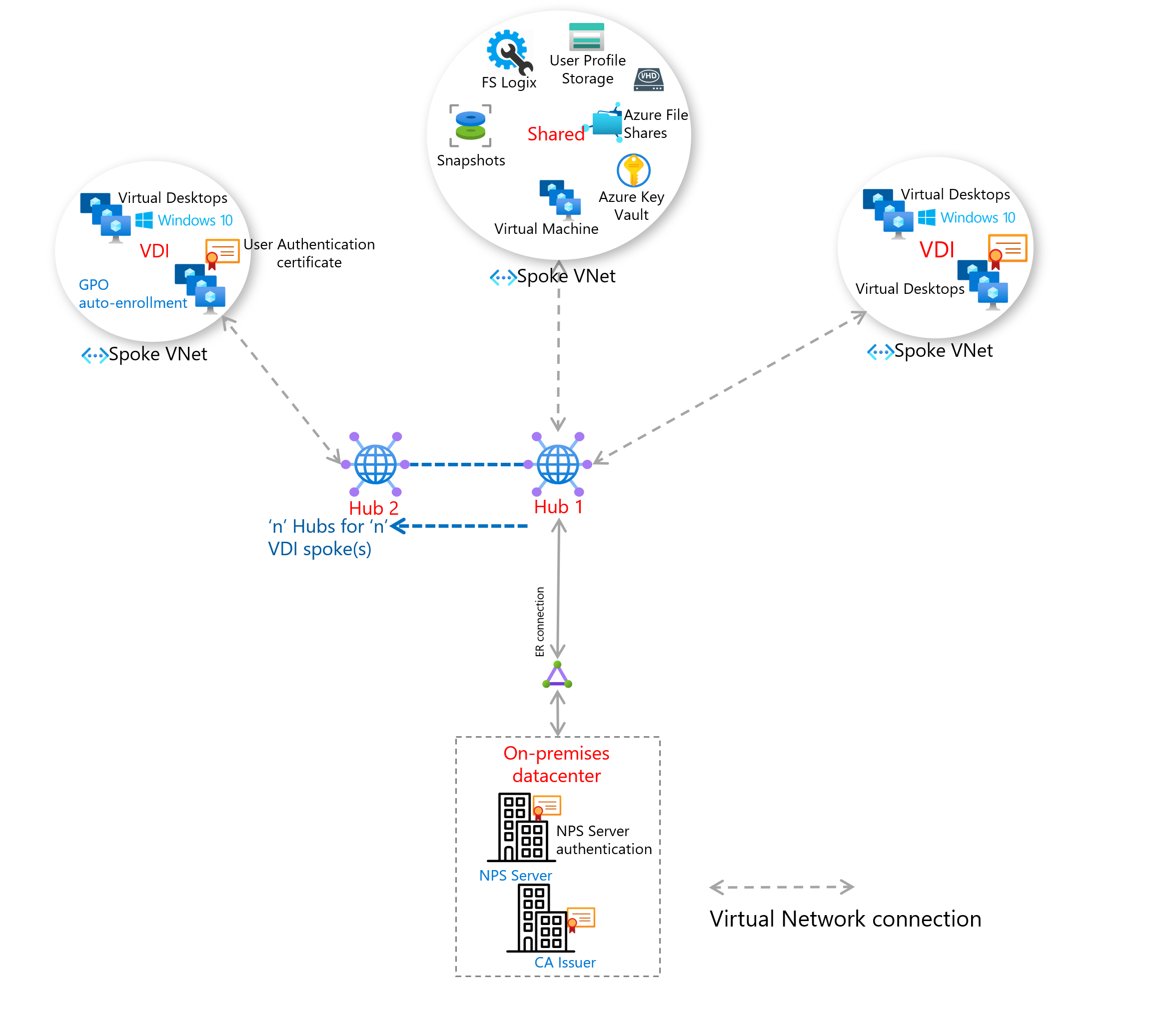

Senaryo 3 diyagramı: Uzak kullanıcı bağlantısı
Veri akışı hesaplamaları
Önemli
Bu makalede gösterilen fiyatlandırma yalnızca örnek amaçlıdır ve değiştirilebilir. En son fiyatlandırma için Sanal WAN fiyatlandırma sayfasına bakın.
Microsoft genel omurga WAN hesaplaması
Bu senaryoda, aşağıdaki diyagramda gösterildiği gibi vWAN hub'ları aracılığıyla genel ağ üzerinden akan toplam 8 TB veri olduğunu varsaydık. Bunun için toplam veri aktarım maliyeti 600 ABD dolarıdır (ExpressRoute için tarifeli ücretler varsayılarak aşağıdaki diyagramda yer alan tüm veri akışı maliyetlerinin toplamı) ve toplam hub maliyetleri (3 ölçek birimi + 3 bağlantı birimi (ER) + 3 hub dağıtımı) 1534 ABD dolarıdır.

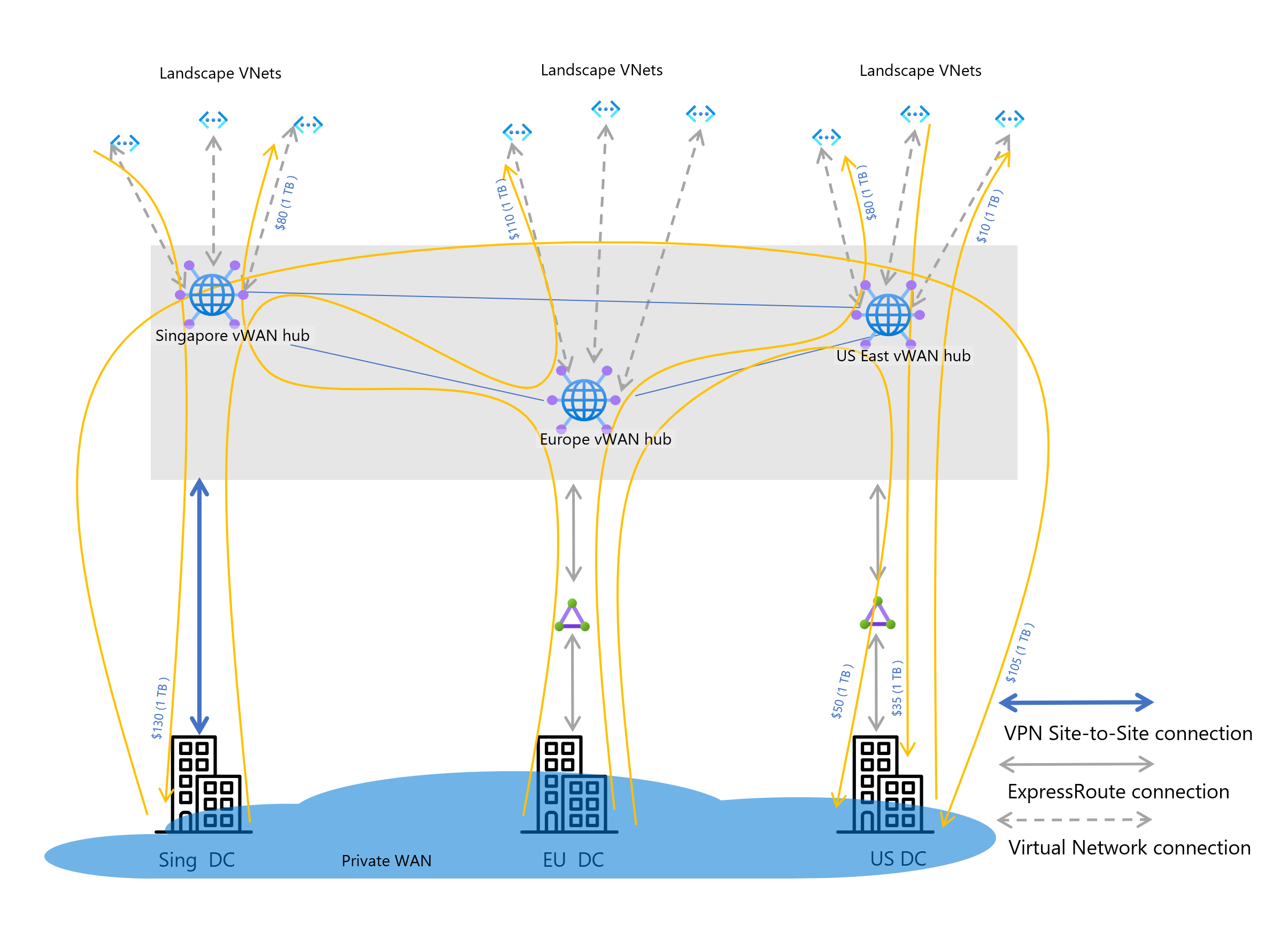

Senaryo 1 diyagramı: Microsoft genel omurga WAN hesaplaması
| Değer | Hesaplama |
|---|---|
| S2S VPN hub'ı Singapur | (1 S2S VPN ölçek birimi (0,361 USD/sa) + 1 bağlantı birimi (0,05 USD/sa)) x 730 saat = aylık 300 USD |
| ExpressRoute hub ABD E | (1 ER ölçek birimi (0,42 USD/sa) + 1 bağlantı birimi (0,05 USD/sa)) x 730 saat = aylık 343 USD |
| ExpressRoute hub EU | (1 ER ölçek birimi (0,42 USD/sa) + 1 bağlantı birimi (0,05 USD/sa)) x 730 saat = aylık 343 USD |
| Standart hub dağıtım maliyeti | 3 hub x 730 saat x 0,25 USD/saat = aylık 548 USD |
| Toplam | Aylık 1534 ABD doları |
Software-Defined Geniş Alan Ağı (SD-WAN) hesaplaması
Bu senaryoda, ABD Doğu Bölgesi'ndeki aşağıdaki diyagramda gösterildiği gibi vWAN hub'ı üzerinden akan toplam 12 TB veri olduğunu varsaydık. Toplam veri aktarım maliyetleri 434 ABD dolarıdır (aşağıda gösterilen tüm veri akışı maliyetlerinin toplamı; hub işleme ücretleri, eşleme, bant genişliği, tarifeli ER veri aktarımı maliyetleri) ve toplam hub maliyetleri (2 ölçek birimi + 3 bağlantı birimi (2 S2S, 1 ER) + 1 hub dağıtımı) tutarı 863 ABD dolarıdır.
Senaryo 2 diyagramı: Software-Defined Geniş Alan Ağı (SD-WAN) hesaplaması
| Değer | Hesaplama |
|---|---|
| VPN S2S (dallar) | (1 S2S VPN ölçek birimi (0,361 USD/sa) + 2 bağlantı birimi (2x$0,05/sa) x 730 saat = aylık 337 USD |
| ExpressRoute hub 'ı (HQ) | (1 ER ölçek birimi (0,42 USD/sa) + 1 bağlantı birimi (0,05 USD/sa) x 730 saat = aylık 343 USD |
| Standart hub dağıtım maliyeti | 1 hub x 730 saat x 0,25 USD/saat = aylık 183 USD |
| Toplam | Aylık 863 ABD doları |
Uzak kullanıcı bağlantı hesaplaması
Bu senaryoda, ABD Doğu Bölgesi'ndeki ağ üzerinden akan toplam 15 TB veri olduğunu varsaydık. Toplam veri aktarım maliyetleri 405 ABD doları (hub işleme ücretleri, eşleme, bant genişliği, tarifeli ER veri aktarımı ücretleri dahil) ve toplam hub maliyetleri (2 ölçek birimi + 2 bağlantı birimi + 2 hub dağıtımı) 708 ABD doları tutarındadır.

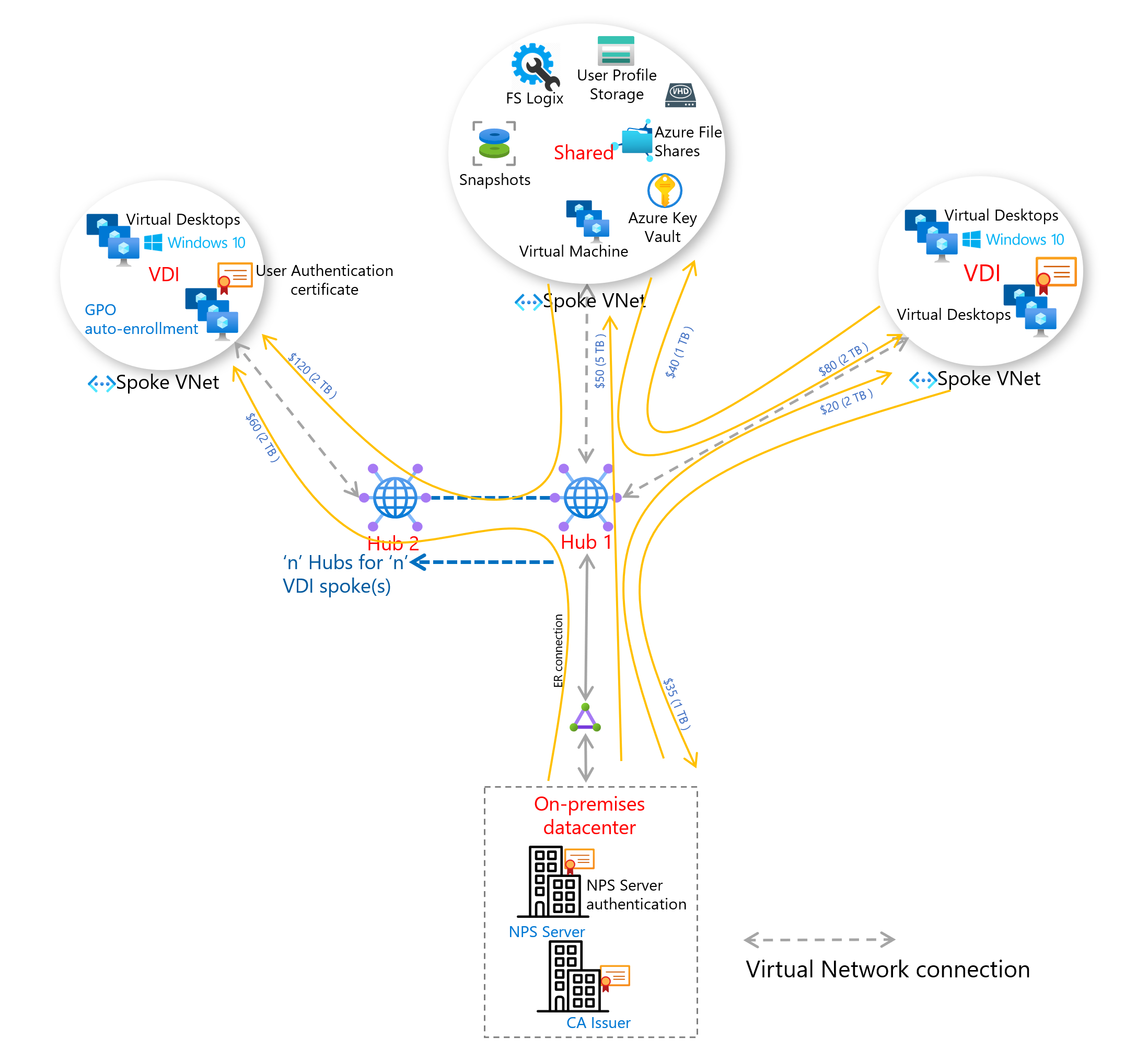

Senaryo 3 diyagramı: Uzak kullanıcı bağlantısı hesaplaması
| Değer | Hesaplama |
|---|---|
| ExpressRoute hub 'ı (HQ) | (1 ER ölçek birimi (0,42 USD/sa) + 1 bağlantı birimi (0,05 USD/sa)) x 730 saat = aylık 343 USD |
| Standart hub dağıtım maliyeti | 2 hub x 730 saat x 0,25 USD/saat = aylık 365 USD |
| Toplam | Aylık 708 ABD doları |
Fiyatlandırma hakkında SSS
Önemli
Bu makalede gösterilen fiyatlandırma yalnızca örnek amaçlıdır ve değiştirilebilir. En son fiyatlandırma için Sanal WAN fiyatlandırma sayfasına bakın.
Ölçek birimi nedir?
Ölçek birimi, sanal merkezdeki Siteden siteye (S2S), Noktadan siteye (P2S) ve ExpressRoute'un (ER) toplam kapasitesi için birim sağlar. Örnek:
1 S2S VPN ölçek birimi , saatlik maliyeti 0,361 ABD doları olan bir sanal hub'da toplam 500 Mb/sn VPN ağ geçidi kapasitesi (dayanıklılık için çift örnek dağıtılır) anlamına gelir.
1 ER ölçek birimi , sanal hub'da toplam 2 Gb/sn ER ağ geçidinin 0,42 ABD doları/sa maliyete mal olduğunu gösterir.
5 ER ölçek birimi , sanal merkez sanal ağı içindeki toplam 10 Gb/sn ER ağ geçidinin $0,42*5/sa olarak fiyatlendirileceği anlamına gelir. ER, 6. ölçek biriminden 10. ölçek birimine 0,25 USD/sa artırır.
Bağlantı birimi nedir?
Bağlantı birimi, Azure ağ geçitlerine bağlanan şirket içi/Microsoft dışı uç noktalar için geçerlidir. Siteden siteye VPN için bu değer dalları ifade eder. Kullanıcı VPN'i (Noktadan siteye) için bu değer uzak kullanıcılar anlamına gelir. ExpressRoute için bu değer ExpressRoute bağlantı hattı bağlantılarını ifade eder.
Örnek:
Sanal merkezdeki Azure VPN'e bağlanan bir dal bağlantısının maliyeti 0,05 ABD dolarıdır. Bu nedenle, bir Azure sanal hub'ına bağlanan 100 dal bağlantısı 0,05 ABD doları*100/saat maliyetine mal olur.
Sanal hub'a bağlanan iki ExpressRoute bağlantı hattı bağlantısının maliyeti 0,05 ABD doları*2/saat olacaktır.
Azure sanal hub'ı P2S ağ geçidine bağlanan üç uzak kullanıcı bağlantısının maliyeti 0,01 ABD doları*3/saat olacaktır.
Veri aktarımı ücretleri nasıl hesaplanır?
Azure'a giren trafik ücretlendirilmiyor. Azure'dan ayrılan trafik (VPN, ExpressRoute veya Noktadan siteye Kullanıcı VPN bağlantıları aracılığıyla) standart Azure veri aktarımı ücretlerine veya ExpressRoute söz konusu olduğunda ExpressRoute fiyatlandırmasına tabidir.
Eşleme ücretleri, vWAN hub'ına bağlı bir sanal ağ veri gönderdiğinde veya aldığında geçerlidir. Daha fazla bilgi için bkz. Sanal Ağ fiyatlandırması.
Bir Sanal WAN hub'ı ile kaynak hub'dan farklı bir bölgedeki uzak Sanal WAN hub'ı veya sanal ağ arasındaki veri aktarımı ücretleri için, hub'dan ayrılan trafik için veri aktarımı ücretleri uygulanır. Örnek: Doğu ABD hub'ını terk eden trafik, Batı ABD hub'ına giden 0,02 ABD doları/GB ücretlendirilir. Batı ABD hub'ına giren trafik için ücret alınmaz. Hub'dan hub'a tüm trafik Inter-Region (Kıta içi/kıta içi) Azure veri aktarımı ücretlerine tabidir.
Standart hub ücreti ile Standart hub işleme ücreti arasındaki fark nedir?
Sanal WAN iki çeşittir:
Kullanıcıların birden çok hub dağıtabildiği ve VPN Siteden siteye bağlantıyı kullanabileceği Temel sanal WAN. Temel sanal WAN tam ağa bağlı hub'lar, ExpressRoute bağlantısı, Kullanıcı VPN/Noktadan siteye VPN bağlantısı, Sanal Ağdan Sanal Ağa geçişli bağlantı, VPN ve ExpressRoute geçiş bağlantısı veya Azure Güvenlik Duvarı gibi gelişmiş özelliklere sahip değildir. Temel sanal WAN'daki hub'lar için temel ücret veya veri işleme ücreti yoktur.
Standart sanal WAN tam ağa bağlı hub'lar, ExpressRoute bağlantısı, Kullanıcı VPN/Noktadan siteye VPN bağlantısı, Sanal Ağdan Sanal Ağa geçişli bağlantı, VPN ve ExpressRoute geçiş bağlantısı ve Azure Güvenlik Duvarı gibi gelişmiş özellikler sağlar. Tüm sanal hub yönlendirmesi, bir sanal hub'da birden çok hizmeti etkinleştiren bir yönlendirici tarafından sağlanır. Merkez için 0,25 $ / saat fiyatlanan bir temel ücret vardır. Sanal ağdan sanal ağa aktarım bağlantısı için sanal hub yönlendiricisinde veri işleme için de ücret uygulanır. Sanal hub yönlendiricisindeki veri işleme ücreti, Fiyatlandırma Bileşenleri'nde gösterildiği gibi aynı vWAN hub'ı (Senaryo 1, 1') aracılığıyla daldan dala aktarımlar (Senaryo 2, 2', 3) veya VNet-dal aktarımları için geçerli değildir.
Sonraki adımlar
Geçerli fiyatlandırma için bkz. Sanal WAN fiyatlandırma.
Sanal WAN hakkında daha fazla bilgi için bkz. SSS.
