İşlem Protokolleri

Windows Communication Foundation (WCF), WS-Atomic İşlem ve WS-Coordination protokolleri uygular.

Belirtim/Belge	Sürüm	Bağlantı
WS-Coordination	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wscoor/ https://docs.oasis-open.org/ws-tx/wscoor/2006/06
WS-AtomicTransaction	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wsat/ https://docs.oasis-open.org/ws-tx/wsat/2006/06

Bu protokol belirtimlerinde birlikte çalışabilirlik iki düzeyde gereklidir: uygulamalar arasında ve işlem yöneticileri arasında (aşağıdaki şekilde bakın). Belirtimler, her iki birlikte çalışabilirlik düzeyi için ileti biçimlerini ve ileti değişimini ayrıntılı olarak açıklar. Uygulamadan uygulamaya değişim için belirli güvenlik, güvenilirlik ve kodlamalar, normal uygulama değişiminde olduğu gibi uygulanır. Ancak, işlem yöneticileri arasında başarılı bir birlikte çalışabilirlik, genellikle kullanıcı tarafından yapılandırılmadığından, belirli bir bağlama üzerinde anlaşma gerektirir.

Bu makalede, WS-Atomic İşlem (WS-AT) belirtiminin güvenlikle bir bileşimi açıklanır ve işlem yöneticileri arasındaki iletişim için kullanılan güvenli bağlama açıklanmaktadır. Bu makalede açıklanan yaklaşım IBM, IONA, Sun Microsystems ve diğerleri dahil olmak üzere diğer WS-AT ve WS-Coordination uygulamalarıyla başarıyla test edilmiştir.

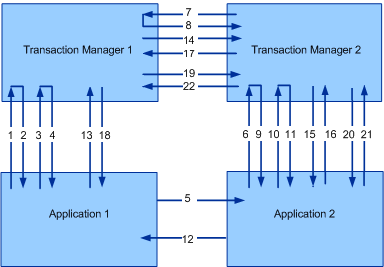

Aşağıdaki şekilde, transaction manager 1 ve Transaction Manager 2 gibi iki işlem yöneticisi ile Uygulama 1 ve Uygulama 2 gibi iki uygulama arasındaki birlikte çalışabilirlik gösterilmektedir:

İşlem yöneticileri arasındaki etkileşimi gösteren ekran görüntüsü.

Bir Başlatıcı (I) ve bir Katılımcı (P) ile tipik bir WS-Coordination/WS-Atomic İşlem senaryosu düşünün. Hem Başlatıcı hem de Katılımcı İşlem Yöneticilerine (sırasıyla ITM ve PTM) sahiptir. bu makalede iki aşamalı işleme 2PC olarak adlandırılır.

KoordinasyonBağlamıOluştur
KoordinasyonBağlamıYanıtıOluştur
Kaydet (Tamamlama)
RegisterResponse
Uygulama İletisi
Bağlam ile Koordinasyon Bağlamı Oluştur
Register (Dayanıklı)
RegisterResponse
KoordinasyonBağlamıYanıtıOluştur
Register (Dayanıklı)
RegisterResponse
Uygulama İletisi Yanıtı
Onayla (Tamamlama)
Hazırlık (2PC)
Hazırlık (2PC)
Hazırlandı (2PC)
Hazırlandı (2PC)
Taahhüt Edildi (İşlemin Tamamlanması)
Taahhüt (2PC)
Taahhüt (2PC)
Onaylanmış (2PC)
Onaylanmış (2PC)

Şekil ve tablo, güvenlik açısından dört ileti sınıfını gösterir:

Etkinleştirme iletileri (CreateCoordinationContext ve CreateCoordinationContextResponse).
Kayıt iletileri (Register ve RegisterResponse)
Protokol iletileri (Hazırlama, Geri Alma, Onaylama, İptal Edildi vb.).
Uygulama iletileri.

İlk üç ileti sınıfı Transaction Manager iletileri olarak kabul edilir ve bağlama yapılandırması bu konunun devamında yer alan "Uygulama İleti Değişimi" bölümünde açıklanmıştır. İletinin dördüncü sınıfı, uygulama iletilerine uygulamadır ve bu konunun devamında yer alan "İleti Örnekleri" bölümünde açıklanmıştır. Bu bölümde, WCF tarafından bu sınıfların her biri için kullanılan protokol bağlamaları açıklanmaktadır.

Bu belgenin her alanında aşağıdaki XML Ad Alanları ve ilişkili ön ekler kullanılır.

Önek	Sürüm	Ad Alanı URI'si
s11		https://schemas.xmlsoap.org/soap/envelope/
wsa	1.0 Öncesi 1.0	`https://www.w3.org/2004/08/addressing` https://www.w3.org/2005/08/addressing/
wscoor	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wscoor/ https://docs.oasis-open.org/ws-tx/wscoor/2006/06
wsat	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wsat/ https://docs.oasis-open.org/ws-tx/wsat/2006/06
t	1.3 Öncesi 1.3	https://schemas.xmlsoap.org/ws/2005/02/trust/ https://docs.oasis-open.org/ws-sx/ws-trust/200512
o		https://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd
xsd		https://www.w3.org/2001/XMLSchema

Transaction Manager Bağlamaları

R1001: WS-AT 1.0 işlemine katılan İşlem Yöneticileri, WS-Atomic İşlem ve WS-Coordination ileti alışverişleri için SOAP 1.1 ve WS-Addressing 2004/08 kullanmalıdır.

R1002: WS-AT 1.1 işlemine katılan İşlem Yöneticileri, WS-Atomic İşlem ve WS-Coordination ileti değişimleri için SOAP 1.1 ve WS-Addressing 2005/08 kullanmalıdır.

Uygulama iletileri bu bağlamalarla kısıtlanmaz ve daha sonra açıklanır.

İşlem Yöneticisi HTTPS Bağıntısı

İşlem yöneticisi HTTPS bağlaması, güvenliği sağlamak ve işlem ağacındaki her gönderen-alıcı çifti arasında güven oluşturmak için yalnızca aktarım güvenliğine dayanır.

HTTPS Aktarım Yapılandırması

X.509 sertifikaları Transaction Manager Kimliğini oluşturmak için kullanılır. İstemci/sunucu kimlik doğrulaması gereklidir ve uygulama ayrıntısı olarak istemci/sunucu yetkilendirmesi bırakılır:

R1111: Tel üzerinden sunulan X.509 sertifikaları, kaynak makinenin tam etki alanı adıyla (FQDN) eşleşen bir konu adına sahip olmalıdır.
B1112: X.509 konu adı denetimlerinin başarılı olması için sistemdeki her gönderen-alıcı çifti arasında DNS işlevsel olmalıdır.

Etkinleştirme ve Kayıt Bağlama Ayarları

WCF, HTTPS üzerinden ilişkisel istek/yanıt çift yönlü bağlamayı gerektirir. (İstek/yanıt iletisi değişim desenlerinin bağıntı ve açıklamaları hakkında daha fazla bilgi için bkz. WS-Atomic İşlem, Bölüm 8.)

2PC Protokolü Bağlama Yapılandırması

WCF, HTTPS üzerinden tek yönlü (veri birimi) iletileri destekler. İletiler arasındaki bağıntı, uygulama ayrıntısı olarak bırakılır.

B1131: WCF'nin 2PC iletilerinin bağıntısını sağlamak için wsa:ReferenceParameters'yi WS-Addressing'de açıklandığı gibi uygulamalar desteklemelidir.

Transaction Manager Karma Güvenlik Bağlaması

Bu, kimlik oluşturma amacıyla WS-Coordination Verilen Belirteç modeliyle birlikte aktarım güvenliğini kullanan alternatif bir (karma mod) bağlamadır. Etkinleştirme ve Kayıt, iki bağlama arasında farklılık gösteren tek öğelerdir.

HTTPS Aktarım Yapılandırması

X.509 sertifikaları Transaction Manager Kimliğini oluşturmak için kullanılır. İstemci/Sunucu kimlik doğrulaması gereklidir ve uygulama ayrıntısı olarak istemci/sunucu yetkilendirmesi bırakılır.

Etkinleştirme İletisi Bağlama Yapılandırması

Etkinleştirme İletileri genellikle birlikte çalışabilirliğe katılmaz çünkü bunlar genellikle bir uygulama ile yerel Transaction Manager arasında gerçekleşir.

B1221: WCF, Etkinleştirme iletileri için çift yönlü HTTPS bağlaması ( Mesajlaşma Protokolleri bölümünde açıklanmıştır) kullanır. İstek ve Yanıt iletileri, WS-AT 1.0 için WS-Addressing 2004/08 ve WS-AT 1.1 için WS-Addressing 2005/08 kullanılarak ilişkilendirilir.

WS-Atomic İşlem belirtimi, Bölüm 8, bağıntı ve ileti değişimi desenleri hakkında daha fazla ayrıntı açıklar.

R1222: Bir CreateCoordinationContext aldıktan sonra, Koordinatör, ilişkili gizli SecurityContextToken ile bir STx oluşturmalıdır. Bu belirteç, WS-Trust belirtiminin ardından bir t:IssuedTokens başlık içinde döndürülür.
R1223: Etkinleştirme mevcut bir Koordinasyon Bağlamı içinde gerçekleşirse, mevcut Bağlamla ilişkili t:IssuedTokens ile SecurityContextToken üst bilgisi CreateCoordinationContext mesajında yer almalıdır.

Giden t:IssuedTokens iletiye eklemek için bir wscoor:CreateCoordinationContextResponse üst bilgi oluşturulmalıdır.

Kayıt mesajı bağlama yapılandırması

B1231: WCF çift yönlü HTTPS bağlaması kullanır ( Mesajlaşma Protokolleri bölümünde açıklanmıştır). İstek ve Yanıt iletileri, WS-AT 1.0 için WS-Addressing 2004/08 ve WS-AT 1.1 için WS-Addressing 2005/08 kullanılarak ilişkilendirilir.

WS-AtomicTransaction, Bölüm 8, ileti değişimi desenlerinin bağıntı ve açıklamaları hakkında daha fazla ayrıntı açıklar.

R1232: Giden wscoor:Register iletiler IssuedTokenOverTransport açıklanan kimlik doğrulama modunu kullanmalıdır.

wsse:Timestamp öğesi, SecurityContextToken STx verilen kullanılarak imzalanmalıdır. Bu imza, belirli bir işlemle ilişkili belirtecin sahip olduğunun kanıtıdır ve işlemde kayıt olan bir katılımcının kimliğini doğrulamak için kullanılır. RegistrationResponse iletisi HTTPS üzerinden geri gönderilir.

2PC Protokolü Bağlama Yapılandırması

WCF, HTTPS üzerinden tek yönlü (veri birimi) iletileri destekler. İletiler arasındaki bağıntı, uygulama ayrıntısı olarak bırakılır.

B1241: Uygulamalar, WCF’nin 2PC mesajlarının ilişkilendirmesini elde etmek için WS-Addressing'de açıklanan şekilde wsa:ReferenceParameters desteklemelidir.

Uygulama İletisi Değişimi

Bağlama aşağıdaki güvenlik gereksinimlerini karşılıyorsa uygulamalar uygulamadan uygulamaya iletiler için herhangi bir bağlamayı kullanabilir:

R2001: Uygulamadan uygulamaya iletiler, iletinin üst bilgisinde t:IssuedTokens ile birlikte CoordinationContext akışı sağlamalıdır.
R2002: t:IssuedToken bütünlüğü ve gizliliği sağlanmalıdır.

CoordinationContext Başlık wscoor:Identifier içerir. tanımı xsd:AnyURI hem mutlak hem de göreli URI'lerin kullanılmasına izin verirken, WCF yalnızca wscoor:Identifiersmutlak URI'leri destekler.

B2003: wscoor:Identifier içindeki wscoor:CoordinationContext göreli bir URI ise, hatalar işlem WCF hizmetlerinden döndürülür.

İleti Örnekleri

CreateCoordinationContext İsteği/Yanıt İletileri

Aşağıdaki iletiler bir istek/yanıt desenini izler.

CreateCoordinationContext'i WSCoor 1.0 ile oluştur

<s:Envelope>
  <s:Header>
    <a:Action>http://.../ws/2004/10/wscoor/CreateCoordinationContext</Action>
    <a:MessageID>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</MessageID>
    <a:ReplyTo>
      <Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security>
      <u:Timestamp>
        <wsu:Created>2005-12-15T23:36:09.921Z</wsu:Created>
        <wsu:Expires>2005-12-15T23:41:09.921Z</wsu:Expires>
      </u:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:CreateCoordinationContext>
      <wscoor:CoordinationType>...</wscoor:CoordinationType>
    </wscoor:CreateCoordinationContext>
  </s:Body>
</s:Envelope>

WSCoor 1.1 ile CreateCoordinationContext

<s:Envelope>
  <s:Header>
    <a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/CreateCoordinationContext
    </a:Action>
    <a:MessageID>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</MessageID>
    <a:ReplyTo>
      <Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security>
      <u:Timestamp>
        <wsu:Created>2005-12-15T23:36:09.921Z</wsu:Created>
        <wsu:Expires>2005-12-15T23:41:09.921Z</wsu:Expires>
      </u:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:CreateCoordinationContext>
      <wscoor:CoordinationType>...</wscoor:CoordinationType>
    </wscoor:CreateCoordinationContext>
  </s:Body>
</s:Envelope>

Trust Pre-1.3 ve WSCoor 1.0 ile CreateCoordinationContextResponse

<s:Envelope>
  <!-- Data below is shown in the clear for
       illustration purposes only. -->
  <s:Header>
    <a:Action>./ws/2004/10/wscoor/CreateCoordinationContextResponse </a:Action>
    <a:RelatesTo>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</a:RelatesTo>
    <a:To s:mustUnderstand="1">https://... </a:To>
    <t:IssuedTokens>
 <wst:RequestSecurityTokenResponse
    xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
    xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd"
    xmlns:wst="http://schemas.xmlsoap.org/ws/2005/02/trust"
    xmlns:wsc="http://schemas.xmlsoap.org/ws/2005/02/sc"
    xmlns:wsp="http://schemas.xmlsoap.org/ws/2004/09/policy">
    <wst:TokenType>http://schemas.xmlsoap.org/ws/2005/02/sc/sct</wst:TokenType>
    <wst:RequestedSecurityToken>
      <wsc:SecurityContextToken>
        <wssu:Identifier>
          http://fabrikam123.com/SCTi
        </wssu:Identifier>
      </wsc:SecurityContextToken>
    </wst:RequestedSecurityToken>
    <wsp:AppliesTo>
        http://fabrikam123.com/CCi
    </wsp:AppliesTo>
    <wst:RequestedAttachedReference>
      <wsse:SecurityTokenReference >
        <wsse:Reference
           ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
           URI="http://fabrikam123.com/SCTi"/>
      </wsse:SecurityTokenReference>
    </wst:RequestedAttachedReference>
    <wst:RequestedUnattachedReference>
      <wsse:SecurityTokenReference>
        <wsse:Reference
          ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
          URI="http://fabrikam123.com/SCTi"/>
      </wsse:SecurityTokenReference>
    </wst:RequestedUnattachedReference>
    <wst:RequestedProofToken>
      <wst:BinarySecret
        Type="http://schemas.xmlsoap.org/ws/2005/02/trust/SymmetricKey">
        <!-- base64 encoded value -->
      </wst:BinarySecret>
    </wst:RequestedProofToken>
    <wst:Lifetime>
      <wssu:Created>2005-10-24T20:19:26.526Z</wssu:Created>
      <wssu:Expires>2005-10-25T06:24:26.526Z</wssu:Expires>
    </wst:Lifetime>
    <wst:KeySize>256</wst:KeySize>
</wst:RequestSecurityTokenResponse>
    </t:IssuedTokens>
    <o:Security xmlns:o="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
      <u:Timestamp u:Id="_0">
        <u:Created>2005-12-15T23:36:12.015Z</u:Created>
        <u:Expires>2005-12-15T23:41:12.015Z</u:Expires>
      </u:Timestamp>
    </o:Security>
  </s:Header>
  <s:Body>
    <wscoor:CreateCoordinationContextResponse>
      <wscoor:CoordinationContext>
        <wscoor:Identifier>
     http://fabrikam123.com/CCi
      </wscoor:Identifier>
        <wscoor:Expires>...</wscoor:Expires>
        <wscoor:CoordinationType>...</wscoor:CoordinationType>
        <wscoor:RegistrationService>
          <a:Address>https://...</a:Address>
          <a:ReferenceParameters>
             ...
          </a:ReferenceParameters>
        </wscoor:RegistrationService>
      </wscoor:CoordinationContext>
    </wscoor:CreateCoordinationContextResponse>
  </s:Body>
</s:Envelope>

Trust 1.3 ve WSCoor 1.1 ile Koordinasyon Bağlamı Yanıtı Oluşturma

<s:Envelope>
<!-- Data below is shown in the clear for illustration purposes only. -->
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/CreateCoordinationContextResponse </a:Action>
<a:RelatesTo>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</a:RelatesTo>
<a:To s:mustUnderstand="1">https://... </a:To>
<t:IssuedTokens>
<wst:RequestSecurityTokenResponse
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd"
xmlns:wst="http://docs.oasis-open.org/ws-sx/ws-trust/200512"
xmlns:wsc="http://schemas.xmlsoap.org/ws/2005/02/sc"
xmlns:wsp="http://schemas.xmlsoap.org/ws/2004/09/policy">
<wst:TokenType>http://schemas.xmlsoap.org/ws/2005/02/sc/sct</wst:TokenType>
<wst:RequestedSecurityToken>
<wsc:SecurityContextToken>
<wssu:Identifier> http://fabrikam123.com/SCTi
</wssu:Identifier>
</wsc:SecurityContextToken>
</wst:RequestedSecurityToken>
<wsp:AppliesTo> http://fabrikam123.com/CCi </wsp:AppliesTo>
<wst:RequestedAttachedReference>
<wsse:SecurityTokenReference >
<wsse:Reference
  ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
  URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</wst:RequestedAttachedReference>
<wst:RequestedUnattachedReference>
<wsse:SecurityTokenReference>
<wsse:Reference
 ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
 URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</wst:RequestedUnattachedReference>
<wst:RequestedProofToken>
<wst:BinarySecret
  Type="http://docs.oasis-open.org/ws-sx/ws-trust/200512/SymmetricKey">
  <!-- base64 encoded value -->
</wst:BinarySecret>
</wst:RequestedProofToken>
<wst:Lifetime>
<wssu:Created>2005-10-24T20:19:26.526Z</wssu:Created>
<wssu:Expires>2005-10-25T06:24:26.526Z</wssu:Expires>
</wst:Lifetime>
<wst:KeySize>256</wst:KeySize>
</wst:RequestSecurityTokenResponse>
</t:IssuedTokens>
<o:Security xmlns:o="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
<u:Timestamp u:Id="_0">
<u:Created>2005-12-15T23:36:12.015Z</u:Created>
<u:Expires>2005-12-15T23:41:12.015Z</u:Expires>
</u:Timestamp>
</o:Security>
</s:Header>
<s:Body>
<wscoor:CreateCoordinationContextResponse>
<wscoor:CoordinationContext>
<wscoor:Identifier> http://fabrikam123.com/CCi
</wscoor:Identifier>
<wscoor:Expires>...</wscoor:Expires>
<wscoor:CoordinationType>...</wscoor:CoordinationType>
<wscoor:RegistrationService>
<a:Address>https://...</a:Address>
<a:ReferenceParameters> ...
</a:ReferenceParameters>
</wscoor:RegistrationService>
</wscoor:CoordinationContext>
</wscoor:CreateCoordinationContextResponse>
</s:Body>
</s:Envelope>

Kayıt İletileri

Aşağıdaki iletiler kayıt iletileridir.

WSCoor 1.0'a kaydolma

<s:Envelope>
  <s:Header>
    <a:Action>http://schemas.xmlsoap.org/ws/2004/10/wscoor/Register</a:Action>
    <a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e</a:MessageID>
    <a:ReplyTo>
      <a:Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp wssu:Id="_0" >
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
      <wsc:SecurityContextToken>
      <wssu:Identifier>
          http://fabrikam123.com/SCTi
      </wssu:Identifier>
      </wsc:SecurityContextToken>
      <!-- supporting signature over the timestamp -->
      <wsse:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
        <ds:SignedInfo>
          <ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
          <ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#hmac-sha1"/>
          <ds:Reference URI="#_0">
            <ds:Transforms>
              <ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
            </ds:Transforms>
            <ds:DigestMethod Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
            <ds:DigestValue>
              alRzyhjLgoUOYoh8cx4n75eTcUk=
            </ds:DigestValue>
          </ds:Reference>
        </ds:SignedInfo>
        <ds:SignatureValue>YZYjnVvSOVasAQqQxaaviTSWtqI=</ds:SignatureValue>
        <ds:KeyInfo>
          <wsse:SecurityTokenReference
            xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
            <wsse:Reference
              URI="http://fabrikam123.com/SCTi"/>
          </wsse:SecurityTokenReference>
        </ds:KeyInfo>
      </wsse:Signature>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:Register>
      <wscoor:ProtocolIdentifier>...</wscoor:ProtocolIdentifier>
      <wscoor:ParticipantProtocolService>
        <a:Address>https://... </a:Address>
      </wscoor:ParticipantProtocolService>
    </wscoor:Register>
  </s:Body>
</s:Envelope>

WSCoor 1.1'e kaydolma

<s:Envelope>
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/Register</a:Action>
<a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e</a:MessageID>
<a:ReplyTo>
<a:Address>https://...</a:Address>
</a:ReplyTo>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp wssu:Id="_0" >
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
<wsc:SecurityContextToken>
<wssu:Identifier> http://fabrikam123.com/SCTi
</wssu:Identifier>
</wsc:SecurityContextToken>
<!-- supporting signature over the timestamp -->
<wsse:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
<ds:SignedInfo>
<ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
<ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#hmac-sha1"/>
<ds:Reference URI="#_0">
<ds:Transforms>
<ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
</ds:Transforms>
<ds:DigestMethod
Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
<ds:DigestValue> alRzyhjLgoUOYoh8cx4n75eTcUk=
</ds:DigestValue>
</ds:Reference>
</ds:SignedInfo>
<ds:SignatureValue>YZYjnVvSOVasAQqQxaaviTSWtqI=
</ds:SignatureValue>
<ds:KeyInfo>
<wsse:SecurityTokenReference xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
  <wsse:Reference URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</ds:KeyInfo>
</wsse:Signature>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wscoor:Register>
<wscoor:ProtocolIdentifier>...</wscoor:ProtocolIdentifier>
<wscoor:ParticipantProtocolService>
<a:Address>https://... </a:Address>
</wscoor:ParticipantProtocolService>
</wscoor:Register>
</s:Body>
</s:Envelope>

WSCoor 1.0 ile Yanıt Kaydetme

<s:Envelope>
  <s:Header>
    <a:Action>
      http://schemas.xmlsoap.org/ws/2004/10/wscoor/RegisterResponse
    </a:Action>
    <a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088d</a:MessageID>
    <a:RelatesTo>
      urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e
    </a:RelatesTo>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp>
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:RegisterResponse>
      <wscoor:CoordinatorProtocolService>
        <a:Address>https://...</a:Address>
        <a:ReferenceParameters>
          ...
        </a:ReferenceParameters>
      </wscoor:CoordinatorProtocolService>
    </wscoor:RegisterResponse>
  </s:Body>
</s:Envelope>

WSCoor 1.1 ile Yanıt Kaydetme

<s:Envelope>
<s:Header>
<a:Action> http://docs.oasis-open.org/ws-tx/wscoor/2006/06/RegisterResponse
</a:Action>
<a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088d</a:MessageID>
<a:RelatesTo> urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e </a:RelatesTo>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp>
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wscoor:RegisterResponse>
<wscoor:CoordinatorProtocolService>
<a:Address>https://...</a:Address>
<a:ReferenceParameters> ... </a:ReferenceParameters>
</wscoor:CoordinatorProtocolService>
</wscoor:RegisterResponse>
</s:Body>
</s:Envelope>

İki Aşamalı Onaylama Protokolü Mesajları

Aşağıdaki ileti iki aşamalı işleme (2PC) protokolüyle ilgilidir.

WSAT 1.0 ile işleme

<s:Envelope>
  <s:Header>
    <a:Action>http://.../ws/2004/10/wsat/Commit</a:Action>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp wssu:Id="_0" >
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
   </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wsat:Commit />
  </s:Body>
</s:Envelope>

WSAT 1.1 ile işleme

<s:Envelope>
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wsat/2006/06</a:Action>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp wssu:Id="_0" >
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wsat:Commit />
</s:Body>
</s:Envelope>

Uygulama İletileri

Aşağıdaki iletiler uygulama iletileridir.

Uygulama iletisi-İsteği

<s:Envelope>
  <s:Header>
<!-- Addressing headers, all signed-->
    <wsse:Security s:mustUnderstand="1">
      <wssu:Timestamp wssu:Id="timestamp">
        <wssu:Created>2005-10-25T06:29:18.703Z</wssu:Created>
        <wssu:Expires>2005-10-25T06:34:18.703Z</wssu:Expires>
      </wssu:Timestamp>
      <wsse:BinarySecurityToken
          wssu:Id="IA_Certificate"
          ValueType="...#X509v3"
          EncodingType="...#Base64Binary">
        <!-- IA certificate -->
      </wsse:BinarySecurityToken>
      <e:EncryptedKey Id="encrypted_key">
            <!-- ephemeral key encrypted for PA certificate -->
        <e:ReferenceList xmlns:e="http://www.w3.org/2001/04/xmlenc#">
          <e:DataReference URI="#encrypted_body"/>
          <e:DataReference URI="#encrypted_CCi"/>
          <e:DataReference URI="#encrypted_issuedtokens"/>
        </e:ReferenceList>
      </e:EncryptedKey>
      <Signature xmlns="http://www.w3.org/2000/09/xmldsig#">
        <!-- signature over Addressing headers, Timestamp, and Body -->
      </Signature>
    </wsse:Security>
    <wsse11:EncryptedHeader>
     <!-- encrypted wscoor:CoordinationContext header containing CCi -->
    </wsse11:EncryptedHeader>
    <wsse11:EncryptedHeader>
      <!-- encrypted wst:IssuedTokens header containing SCTi -->
      <!-- wst:IssuedTokens header is taken verbatim from message #2 above, omitted for brevity -->
    </wsse11:EncryptedHeader>
  </s:Header>
  <s:Body wssu:Id="body">
    <!-- encrypted content of the Body element of the application message -->
    <e:EncryptedData Id="encrypted_body"
           Type="http://www.w3.org/2001/04/xmlenc#Content"
           xmlns:e="http://www.w3.org/2001/04/xmlenc#">
...
    </e:EncryptedData>
  </s:Body>
</s:Envelope>

Last updated on 2025-06-27

Aracılığıyla paylaş

İşlem Protokolleri

Transaction Manager Bağlamaları

İşlem Yöneticisi HTTPS Bağıntısı

HTTPS Aktarım Yapılandırması

Etkinleştirme ve Kayıt Bağlama Ayarları

2PC Protokolü Bağlama Yapılandırması

Transaction Manager Karma Güvenlik Bağlaması

HTTPS Aktarım Yapılandırması

Etkinleştirme İletisi Bağlama Yapılandırması

Kayıt mesajı bağlama yapılandırması

2PC Protokolü Bağlama Yapılandırması

Uygulama İletisi Değişimi

İleti Örnekleri

CreateCoordinationContext İsteği/Yanıt İletileri

CreateCoordinationContext'i WSCoor 1.0 ile oluştur

WSCoor 1.1 ile CreateCoordinationContext

Trust Pre-1.3 ve WSCoor 1.0 ile CreateCoordinationContextResponse

Trust 1.3 ve WSCoor 1.1 ile Koordinasyon Bağlamı Yanıtı Oluşturma

Kayıt İletileri

WSCoor 1.0'a kaydolma

WSCoor 1.1'e kaydolma

WSCoor 1.0 ile Yanıt Kaydetme

WSCoor 1.1 ile Yanıt Kaydetme

İki Aşamalı Onaylama Protokolü Mesajları

WSAT 1.0 ile işleme

WSAT 1.1 ile işleme

Uygulama İletileri

Uygulama iletisi-İsteği

Ek kaynaklar
