Analogdan dijitale dönüştürücüden değerleri okuma

Analogdan dijitale dönüştürücü (ADC), analog giriş voltajı değerini okuyabilen ve dijital değere dönüştürebilen bir cihazdır. ADC'ler, belirli koşullara göre direnci değiştiren termistörler, potansiyometreler ve diğer cihazlardan gelen değerleri okumak için kullanılır.

Bu konu başlığında giriş gerilimini bir potansiyometre ile modüle ettikçe ADC'den değerleri okumak için .NET kullanacaksınız.

Önkoşullar

  • ARM tabanlı (ARMv7 veya üzeri) tek kartlı bilgisayar (SBC)
  • analogdan dijitale dönüştürücü MCP3008
  • Üç pinli potansiyometre
  • Devre tahtası
  • Jumper telleri
  • Raspberry Pi GPIO tartışma panosu (isteğe bağlı/önerilen)
  • .NET SDK 8 veya üzeri

Uyarı

Bu öğretici, hedef cihazın Raspberry Pi olduğu varsayılarak yazılmıştır. Ancak bu öğretici Orange Pi, ODROID ve daha fazlası gibi .NET'i destekleyen linux tabanlı SBC'ler için kullanılabilir.

SBC'yi hazırlama

SBC'nizin aşağıdaki hizmetleri destekleyecek şekilde yapılandırıldığından emin olun:

  • SSH
  • SPI

Birçok cihaz için ek yapılandırma gerekmez. Raspberry Pi için komutunu kullanın raspi-config . hakkında raspi-configdaha fazla bilgi için Raspberry Pi belgelerine bakın.

Donanımı hazırlama

Aşağıdaki diyagramda gösterildiği gibi bağlantı hattını oluşturmak için donanım bileşenlerini kullanın:

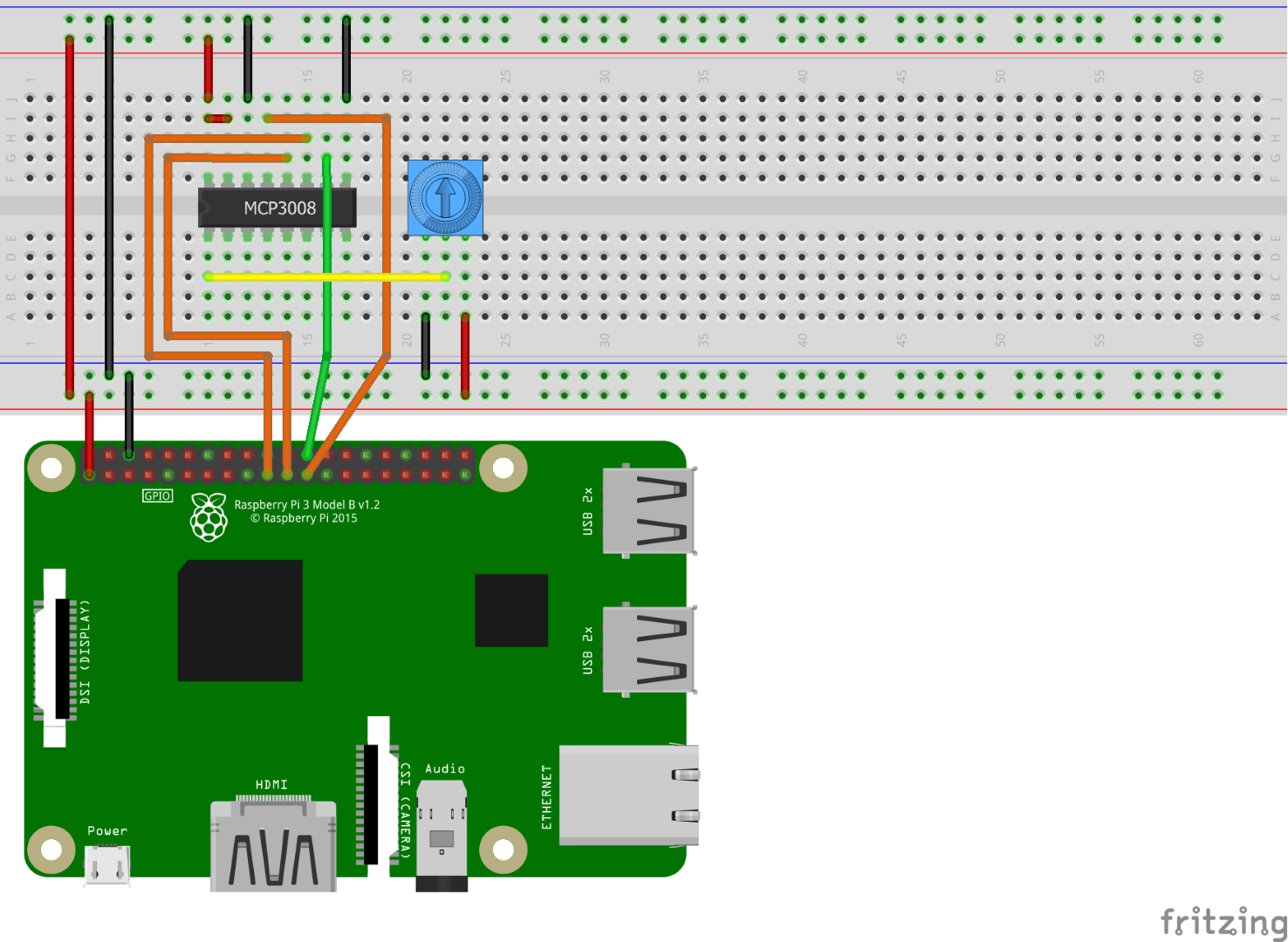

MCP3008 ADC ve potansiyometre içeren devreyi gösteren bir Fritzing diyagramı

MCP3008, iletişim kurmak için Seri Çevre Birimi Arabirimi 'ni (SPI) kullanır. MCP3008'den Raspberry Pi ve potansiyometreye bağlantılar şunlardır:

  • V DD-3,3V (kırmızı ile gösterilir)
  • VREF - 3,3V (kırmızı)
  • AGND to toprak (siyah)
  • CLK'den SCLK'ye (turuncu renk)
  • DOUT ile MISO (turuncu)
  • DIN'i MOSI'ye bağla (turuncu)
  • CS/SHDN'den CE0'ye (yeşil)
  • DGND şaseye (siyah)
  • Potansiyometrenin değişken (orta) pinine CH0 bağlanır (sarı)

Potansiyometre üzerindeki dış uçlara 3.3V ve toprak sağlayın. Düzen önemsizdir.

Gerektiğinde aşağıdaki sabitleme diyagramlarına bakın:

MCP3008 Raspberry Pi GPIO
MCP3008'in pin dizilimini gösteren diyagram Raspberry Pi GPIO başlığının pin yapısını gösteren bir diyagram. Görüntü, Raspberry Pi Foundation'un izniyle sağlanmıştır.
Görüntü, Raspberry Pi Foundation'ın izniyle.

Tavsiye

GPIO üst bilgisine bağlantıları kolaylaştırmak için bir breadboard ile birlikte bir GPIO kapsam kartı önerilir.

Uygulamayı oluşturma

Tercih ettiğiniz geliştirme ortamında aşağıdaki adımları tamamlayın:

  1. .NET CLI veya Visual Studio kullanarak yeni bir .NET Konsol Uygulaması oluşturun. AdcTutorial olarak adlandır.

    dotnet new console -o AdcTutorial
    cd AdcTutorial

  2. Iot.Device.Bindings paketini projeye ekleyin. Proje dizininden veya Visual Studio'dan.NET CLI kullanın.

    dotnet add package Iot.Device.Bindings --version 3.2.0-*

  3. Program.cs dosyasının içeriğini aşağıdaki kodla değiştirin:

    using System;
    using System.Device.Spi;
    using System.Threading;
    using Iot.Device.Adc;

    var hardwareSpiSettings = new SpiConnectionSettings(0, 0);

    using SpiDevice spi = SpiDevice.Create(hardwareSpiSettings);
    using var mcp = new Mcp3008(spi);
    while (true)
    {
        Console.Clear();
        double value = mcp.Read(0);
        Console.WriteLine($"{value}");
        Console.WriteLine($"{Math.Round(value/10.23, 1)}%");
        Thread.Sleep(500);
    }


    Önceki kodda:

    • hardwareSpiSettings yeni bir SpiConnectionSettings örneği olarak ayarlanır. Oluşturucu parametresini busId 0, parametresini chipSelectLine 0 olarak ayarlar.
    • Using bildirimi, SpiDevice çağrısı yapılarak ve SpiDevice.Create geçirilerek hardwareSpiSettings öğesinin bir örneğini oluşturur. Bu SpiDevice , SPI veri yolunu temsil eder. using bildirimi, nesnenin atılmasını ve donanım kaynaklarının doğru şekilde serbest bırakılmasını sağlar.
    • Başka bir using bildirim, Mcp3008 öğesinin bir örneğini oluşturur ve SpiDevice öğesini oluşturucuya geçirir.
    • Döngü while süresiz olarak çalışır. Her yineleme:
      1. Konsolu temizler.
      2. çağrısı mcp.Read(0)yaparak ADC'de CH0 değerini okur.
      3. Ham değeri konsola yazar.
      4. Değeri yüzde olarak biçimlendirilmiş şekilde konsola yazar.
        • Yüzdeyi hesaplamak için değer 10,23'e bölünür. MCP3008 10 bit ADC'dir ve bu da 0-1023 arasında 1024 olası değer döndürdüğü anlamına gelir. Değeri 10,23'e bölmek, değeri yüzde olarak temsil eder.
        • Yüzde oranı en yakın 0,1'e yuvarlanmıştır.
      5. 500 ms uyuyor.
  4. Uygulamayı oluşturun. .NET CLI kullanıyorsanız komutunu çalıştırın dotnet build. Visual Studio'da derlemek için Ctrl+ ShiftB+ basın.

  5. Uygulamayı SBC'ye bağımsız bir uygulama olarak dağıtın. Yönergeler için bkz. Raspberry Pi'ye .NET uygulamaları dağıtma. kullanarak yürütülebilir dosyaya chmod +x izni verdiğinizden emin olun.

  6. Raspberry Pi'de uygulamayı çalıştırmak için dağıtım dizinine geçin ve yürütülebilir dosyayı çalıştırın.

    ./AdcTutorial


    Potansiyometre kadranını döndürürken çıkışı gözlemleyin. Bunun nedeni, potansiyometrenin ADC'deki CH0'e sağlanan voltajı değiştirmesidir. ADC, CH0 üzerindeki giriş voltajını bir değer oluşturmak için VREF'ye sağlanan referans voltajı ile karşılaştırır.

  7. Ctrl+C tuşlarına basarak programı sonlandırın.

Tebrikler! Analogdan dijitale dönüştürücüden değerleri okumak için SPI kullandınız.

Kaynak kodu alma

Bu öğreticinin kaynağı GitHub'da kullanılabilir.
