Şunlar için geçerlidir:
SQL ServerAzure SQL VeritabanıAzure SQL Yönetilen ÖrneğiAnalytics Platform Sistemi (PDW)
Veritabanı Tasarımcısı, bağlı olduğunuz bir veritabanını tasarlamanıza ve görselleştirmenize olanak tanıyan bir görsel araçtır. Veritabanı tasarlarken tablo, sütun, anahtar, dizin, ilişki ve kısıtlama oluşturmak, düzenlemek veya silmek için Veritabanı Tasarımcısı'nı kullanabilirsiniz. Veritabanını görselleştirmek için içindeki tabloların, sütunların, anahtarların ve ilişkilerin bir kısmını veya tümünü gösteren bir veya daha fazla diyagram oluşturabilirsiniz.
Herhangi bir veritabanı için istediğiniz kadar veritabanı diyagramı oluşturabilirsiniz; her veritabanı tablosu istediğiniz sayıda diyagramda görünebilir. Bu nedenle, veritabanının farklı bölümlerini görselleştirmek veya tasarımın farklı yönlerini vurgulamak için farklı diyagramlar oluşturabilirsiniz. Örneğin, tüm tabloları ve sütunları gösteren büyük bir diyagram oluşturabilir ve sütunları göstermeden tüm tabloları gösteren daha küçük bir diyagram oluşturabilirsiniz.
Oluşturduğunuz her veritabanı diyagramı ilişkili veritabanında depolanır.

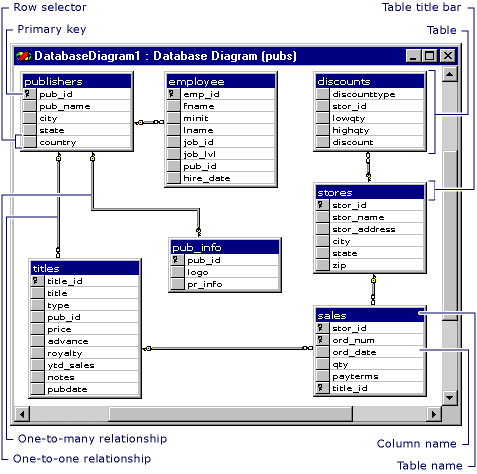

Veritabanı diyagramındaki tablolar ve sütunlar
Veritabanı diyagramında her tablo üç ayrı özellikle görünebilir: başlık çubuğu, satır seçici ve özellik sütunları kümesi.
Başlık çubuğu
Başlık çubuğunda tablonun adı gösterilir.
Tabloyu değiştirdiyseniz ve henüz kaydetmediyseniz, kaydedilmemiş değişiklikleri göstermek için tablo adının sonunda bir yıldız işareti (*) görünür. Değiştirilen tabloları ve diyagramları kaydetme hakkında bilgi için bkz . Veritabanı diyagramlarıyla çalışma
Satır seçici
Tabloda bir veritabanı sütunu seçmek için satır seçiciyi seçebilirsiniz. Bir sütun tablonun birincil anahtarındaysa, satır seçicide bir anahtar simgesi görünür. Birincil anahtarlar hakkında bilgi için bkz. Birincil ve yabancı anahtar kısıtlamaları.
Özellik sütunları
Özellik sütunları kümesi yalnızca tablonuzun belirli görünümlerinde görünür. Diyagramınızın boyutunu ve düzenini yönetmenize yardımcı olması için tabloyu beş farklı görünümden herhangi birinde görüntüleyebilirsiniz.
Tablo görünümleri hakkında daha fazla bilgi için bkz. Diyagramlarda görüntülenen bilgi miktarını özelleştirme.
Veritabanı diyagramındaki ilişkiler
Veritabanı diyagramında her ilişki üç ayrı özellik ile görünebilir: uç noktalar, çizgi stili ve ilgili tablolar.
Uç Noktalar
Satırın uç noktaları, ilişkinin bire bir mi yoksa bire çok mu olduğunu gösterir. Bir ilişkinin bir uç noktasında anahtarı, diğerinde ise şekil sekizi varsa, bu bire çok ilişkisidir. Bir ilişkinin her uç noktada bir anahtarı varsa, bu bire bir ilişkidir.
Çizgi stili
Satırın kendisi (uç noktaları değil), Veritabanı Yönetim Sistemi'nin (DBMS) yabancı anahtar tablosuna yeni veriler eklendiğinde ilişki için referans bütünlüğünü zorlayıp zorlamadığını gösterir. Çizgi bütün görünüyorsa, DBMS yabancı anahtar tablosuna satırlar eklendiğinde veya değiştirildiğinde ilişki için referans bütünlüğünü zorlar. Satır noktalı görünürse, DBMS yabancı anahtar tablosuna satırlar eklendiğinde veya değiştirildiğinde ilişki için bilgi tutarlılığını zorlamaz.
İlgili tablolar
İlişki çizgisi, bir tablo ile başka bir tablo arasında yabancı anahtar ilişkisi olduğunu gösterir. Bire çok ilişkisi için yabancı anahtar tablosu, satırın şekil-sekiz simgesine yakın olan tablodur. Satırın her iki uç noktası da aynı tabloya bağlıysa, ilişki esnek bir ilişkidir. Daha fazla bilgi için bkz. Refleksif ilişkiler çizme.
