Cihaz güç durumu, bilgisayardaki diğer cihazlardan bağımsız olarak bilgisayardaki bir cihazın güç durumunu açıklar. Cihaz güç durumları D0, D1, D2 ve D3 olarak adlandırılır. D0 tamamen açık durumdadır ve D1, D2 ve D3 düşük güç durumlarıdır. Durum numarası güç tüketimiyle ters ilişkilidir: daha yüksek numaralı durumlar daha az güç kullanır. Windows 8'den başlayarak, D3 durumu D3hot ve D3cold olmak üzere iki alt eyalete ayrılır.
Aşağıdaki öznitelikler cihaz güç durumlarını karakterize eder:
Güç tüketimi: Cihaz ne kadar güç kullanıyor?
Cihaz bağlamı: Cihaz işletimsel bağlamının ne kadarını bu durumda tutar?
Cihaz sürücüsü davranışı: Cihazı tamamen çalışır duruma geri yüklemek için cihazın sürücüleri ne yapmalıdır?
Geri yükleme süresi: Cihazın tam işletim durumuna geri yüklenmesi ne kadar sürer? Çoğu cihaz türü, bir cihaz sınıfından diğerine çok az farklılık gösteren mütevazı geri yükleme sürelerine sahiptir. GPU'lar gibi yalnızca birkaç cihaz türünün geri yüklenmesi daha uzun sürecek büyük donanım bağlamlarına sahiptir.
Uyandırma özelliği: Cihaz bu durumdan uyandırma isteğinde bulunabilir mi? Genel olarak, bir cihaz belirli bir güç durumundan uyandırma isteğinde bulunabiliyorsa (örneğin, D2), daha yüksek güçlendirilmiş herhangi bir durumdan (D1) uyandırma isteğinde de bulunabilir.
Güç durumlarının tam tanımları cihaza özeldir. Tüm cihazlar tüm durumları tanımlamaz; birçok cihaz yalnızca D0 ve D3 durumlarını tanımlar. Daha fazla bilgi için, belirli bir cihaz için hangi cihaz güç durumlarının tanımlandığını ve her durum için işletim gereksinimlerinin ne olduğunu öğrenmek için Cihaz Sınıfı Güç Yönetimi Başvuru Belirtimi'ne bakın. (Başvuru belirtimleri ACPI / Power Management web sitesinde mevcuttur.)
Bir cihazın güç durumunun sistem güç durumuile eşleşmesi gerekmez. Örneğin, sistem sistem çalışma durumunda (S0) olsa bile bazı cihazlar kapalı (D3) durumunda olabilir.
Bir cihazın güç durumu, cihazın üst veri yolunun güç durumuyla ilgili olmayabilir. Örneğin, bir USB cihazı, ana denetleyicisi D3 durumundayken D2 (seçmeli askıya alma) durumunda olabilir. Bu iki durum yalnızca USB'de ve USB ana bilgisayar denetleyicisinin bağlı olduğu veri yolu üzerinde (genellikle PCI veya PCI Express) Dx durumlarının tanımları farklı olduğundan tutarsız görünüyor.
Bazı cihazlar, tek bir cihaz güç durumu içinde birkaç farklı düşük güç moduna sahiptir. Bu tür bir cihaz, sürücüsü cihaz güç durumunu değiştirmeden cihazı otomatik olarak bir moddan diğerine geçirebiliyorsa bu modları kullanabilir. Ancak genel bir kural olarak, modlar arasında kullanıcı algılanabilir bir fark yoksa cihaz yalnızca en düşük güç modunu kullanmalıdır. Düşük hızlı mod gibi düşük güç modu performansı olumsuz etkiliyorsa veya cihaz sürücüsü dışındaki yazılımlarda saydam değilse, donanım bunu otomatik olarak kullanmamalıdır. Ayrıntılar için Bkz. Cihaz Sınıfı Güç Yönetimi Başvuru Belirtimi.
Bir sürücü veya güç yöneticisi bir cihaz güç durumu geçişi isteyebilir ve tüm sürücülerin bu tür geçişler isteyen IP'leri işlemeye hazır olması gerekir. Daha fazla bilgi için aşağıdaki makalelere bakın:
Cihaz Güç Durumları için IRP_MN_QUERY_POWER veya IRP_MN_SET_POWER Gönderme
Cihaz Güç Durumları için IRP_MN_QUERY_POWER İşlemenin Ele Alınması
Cihaz Güç Durumları için IRP_MN_SET_POWER İşleme

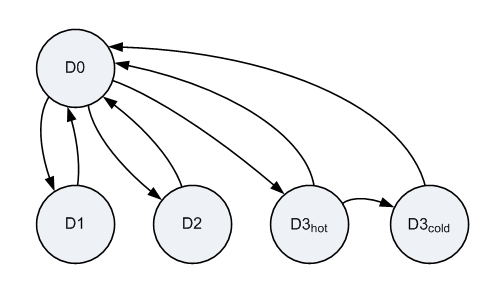

Sistem gibi bir cihaz da çalışma durumundan (D0) herhangi bir düşük güç durumuna (D1, D2 veya D3) ve herhangi bir düşük güç durumundan çalışma durumuna geçebilir. Aşağıdaki diyagram, geçerli cihaz güç durumu geçişlerini gösteren bir durum grafiğidir.
Geçerli cihaz güç durumu geçişlerini gösteren
Bu grafik, D3'ün D3 sıcak ve D3 soğuk olarak alt bölümlerini gösterir. D3hot ve D3cold, Windows 8'den başlayarak tanımlanır. D0 durumunu ve D3hot alt durumunu desteklemek için tüm cihazlar gereklidir. Diyagramda gösterilen diğer durumlar isteğe bağlıdır.
Önceki grafikte D3hot'tan D3cold'a geçiş, cihaz düşük güç durumları arasındaki tek doğrudan geçiştir. Düşük güç durumları arasındaki diğer tüm geçişler, cihaz sürücüsünün cihaz donanımını gerektiği gibi yapılandırarak bir sonraki düşük güç durumuna girmesini veya D0'de kalmasını sağlayan bir ara D0 geçişi gerektirir. Ancak, cihaz D3hot'tan çıkar ve cihazın gücü kapatıldığında D3cold'a girer ve bu da cihaz sürücüsünden müdahale gerektirmez. Bu sürücü, cihaz D3hot'a girmeden önce cihaz donanımının gerekli tüm yapılandırmasını yapar; cihazı D3hot'tan D3cold'a geçişe hazırlamak için başka bir yapılandırma gerekmez. Daha fazla bilgi için bkz. Driver'da D3cold Desteği.
PCI Kök Portu ile Son Nokta D-durumu Eşlemesi
Windows 10 sistemlerinde genel platform güç durumu, PCI Kök Bağlantı Noktaları da dahil olmak üzere SoC (Yonga Üzerinde Sistem) tümleşik cihazlarının güç durumlarına (D durumları) bağlıdır. Geliştirmekte olduğunuz platforma bağlı olarak, PCI Kök Bağlantı Noktaları için D durumu gereksinimleri her platform güç durumu için farklılık gösterebilir. Platform ve cihaz güç durumu gereksinimleri için IHV platformuna özgü belgelere bakın.
Aşağıdaki tabloda PCI Kök Bağlantı Noktalarının ve ekli uç noktalarının güç durumu eşlemesi gösterilmektedir. Kök Bağlantı Noktasının hedef D durumuna girmesi için tabloda listelenen uç noktaların D durumlarına ulaşılması gerekir.
| Kök Bağlantı Noktası Hedef D Durumu | Uç Nokta D Durumu |
|---|---|
| D0 | D0, D0:F1 |
| D0:F1 | D3hot |
| D3hot | D3cold (aşağıdaki nota bakın) |
