NDIS Ağ Arabirimi Mimarisi

NDIS, ağ arabirimlerini ve arabirim yığınlarını desteklemek için bir hizmet kümesi sağlar. WDK'de bu hizmet kümesine NDIS ağ arabirimi (NDISIF) hizmetleri denir.

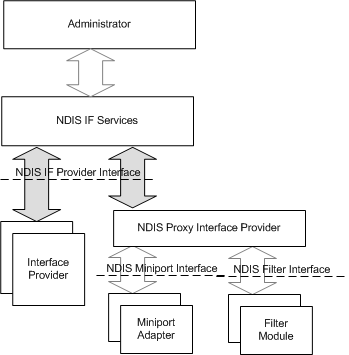

Aşağıdaki şekilde NDIS 6.0 ve üzeri için NDISIF mimarisi gösterilmektedir.

Mimarinin NDISIF bileşenleri şunlardır:

• NDIS IF Hizmetleri
  Arabirim sağlayıcılarının ve arabirimlerin kaydını işleyen, arabirim sağlayıcıları için OID sorgusu uygulayan ve hizmetleri ayarlayan ve diğer NDISIF hizmetlerini sağlayan bir NDIS bileşeni.
• NDIS IF sağlayıcı arabirimi
  NDIS IF Services bileşeninin NDIS sürücülerinin arabirim sağlayıcılarını uygulamasına olanak tanımak için sağladığı arabirim.
• NDIS proxy arabirim sağlayıcısı
  NDIS miniport sürücüleri (her miniport bağdaştırıcısı için) ve filtre sürücüleri (her filtre modülü için) adına NDISIF sağlayıcı hizmetlerini uygulayan bir NDIS bileşeni.
• Arabirim sağlayıcısı
  NDIS proxy arabirim sağlayıcısı bileşeninin hizmet veremediği arabirimler için NDISIF sağlayıcı hizmetlerini sunan bir NDIS sürücüsü. Örneğin, bir MUX orta düzey sürücüsü, sanal miniport'ları ile temel bağdaştırıcıları arasında iç arabirimlere sahip olabilir.

NDIS ara sunucu arabirimi sağlayıcısı, miniport bağdaştırıcıları ve filtre modülleri için NDISIF hizmetleri sağlamak üzere standart NDIS miniport sürücüsünü ve NDIS filtre sürücüsü arabirimlerini kullanır. Bu nedenle, arabirim sağlayıcısı olarak kaydolmak için miniport sürücüleri ve filtre sürücüleri gerekli değildir.
