Çizici Sürücüsü Bileşenleri

Önemli

Modern yazdırma platformu, Windows'un yazıcılarla iletişim kurmak için tercih ettiği araçlardır. Yazıcı cihazı geliştirme için Windows 10 ve 11'deki yazdırma deneyimini özelleştirmek için Yazdırma Desteği Uygulamaları (PSA) ile birlikte Microsoft'un IPP gelen kutusu sınıf sürücüsünü kullanmanızı öneririz.

Daha fazla bilgi için bkz. Yazdırma Desteği Uygulaması v1 ve v2 tasarım kılavuzu.

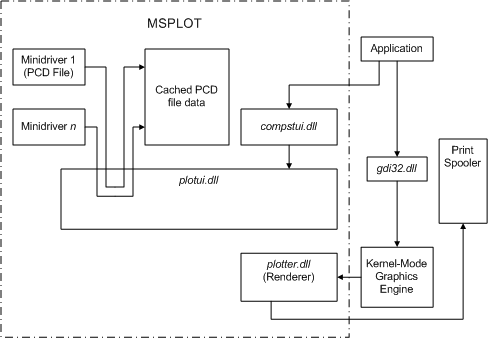

MSPlot bileşenleri, aşağıdaki diyagramda gösterildiği gibi DLL'lerden ve ikili veri dosyalarından oluşur.

Diyagramdaki bileşenler şunlardır:

uygulama
Kullanıcılara yazdırma özellikleri sağlayan bir kullanıcı uygulaması.

gdi32.dll
Win32 GDI işlevlerini dışarı aktaran kullanıcı modu DLL'i.

Kernel-Mode Grafik Altyapısı
GDI işlevselliğini uygulayan NT tabanlı işletim sistemi yönetici kodu.

Minidriver'lar
MSPlot minidrivers (.pcd dosyaları).

önbelleğe alınmış .pcd dosya verileri
.pcd dosyalarından okunan minidriver verileri.

plotui.dll
Çizici sürücüsü kullanıcı arabirimi DLL, MSPlot tarafından desteklenen tüm yazıcılar için ortak kullanıcı arabirimi kodu sağlar.

compstui.dll
CPSUI kullanıcı arabirimi yazıcılar için.

plotter.dll
Plotter driver renderergörüntüleri işler ve görüntü veri akışını biriktiriciye gönderir.
