MITT'i kullanmaya başlama

MITT testlerini çalıştırmak için MITT üretici yazılımını yeni bir MITT panosuna yüklemeniz gerekir. Bu adımlar, MITT üretici yazılımının nasıl güncelleştirildiği ve konak makinenin MITT testlerini çalıştırmaya nasıl hazırlandığı açıklanmaktadır.

Başlamadan önce

• MITT yazılım paketini indirme
• MITT kullanmak için donanım satın alma
• Yükseltilmiş ayrıcalıkla Windows komut kabuğunun nasıl çalıştırılacağını bilin. Test araçlarının yüklenmesi için yükseltilmiş bir komut penceresi gerekir. Bu pencere için, Yönetici olarak çalıştır seçeneğini kullanarak bir Komut İstemi penceresi açabilirsiniz.

MITT testlerini çalıştırmak için bilgisayar kurulumu

MITT testlerini çalıştırmak için, test (SUT) altında konak ve sistem olarak çalışacak bir bilgisayara ihtiyacınız vardır.

• Bilgisayarın işletim sisteminin Windows 8.1 sürümünü çalıştırıyor olması gerekir.
• Bilgisayarda MITT yazılım paketi yüklü olmalıdır.
• Bilgisayar, ayrı bir makinede çalışan bir çekirdek hata ayıklayıcısına hedef olarak bağlanmalıdır. Windbg'yi edinme hakkında daha fazla bilgi için bkz. Windows Hata Ayıklama.

Uyarı

Windbg tek başına bir araç kümesi olarak yüklenebilir.

Uyarı

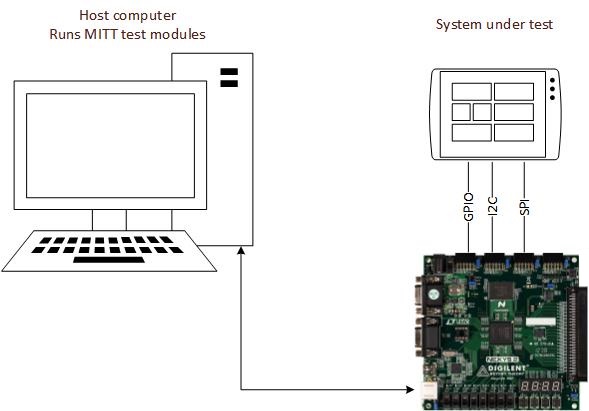

SUT'niz bir telefonsa konak bilgisayar, SUT ve MITT kartı bu görüntüde gösterildiği gibi yapılandırılmalıdır.

WDTF Çalışma Zamanı Kitaplığı'nı yükleyin

MITT testlerini çalıştırmak için Windows Driver Test Framework (WDTF) gerekir. Windows Driver Kit'i (WDK) yüklediğinizde çalışma zamanı otomatik olarak yüklenir. Yükleme yönergelerinin tamamı için WDTF Çalışma Zamanı Kitaplığı'nda açıklanan adımları izleyin.

İndirme konumu: WDK ve WinDbg indirmeleri

Buraya yüklenen çalışma ortamı %ProgramFiles(x86)%\Windows Kits\8.1\Testing\Runtimes\TAEF'dir.

Test altındaki sistemin bir çekirdek hata ayıklayıcısına bağlı olması gerekir. Hata ayıklama araçları WDK ile birlikte yüklenir. Daha fazla bilgi için bkz. Windows için Hata Ayıklama Araçları (WinDbg, KD, CDB, NTSD) ve Windows Hata Ayıklama.

MITT üretici yazılımını yükleyin

1. MITT kartını ana bilgisayardaki bir USB 2.0 bağlantı noktasına bağlayın. Kök hub bağlantı noktalarını kullanmanızı ve katıştırılmış hub'lara sahip denetleyicilerden kaçınmanızı öneririz.

2. Kart güç anahtarının (ses jaklarının yanında) açık olduğundan emin olun. Kırmızı Güç LED'i açık olmalıdır.

3. Cihaz Yöneticisi'nde cihaz düğümünü bulun.



4. Düğüme sağ tıklayın ve Sürücü Yazılımını Güncelleştir... öğesini seçin.

5. Sürücü Yazılımını Güncelle iletişim kutusunda Bilgisayarımda sürücü yazılımı için göz at seçin.

6. Bilgisayarımdaki cihaz sürücüleri listesinden seçmeme izin ver'i seçin.

7. Tüm Cihazları Göster'i seçin ve aşağıdaki listeden Cihazınızın türünü seçin sayfasında İleri'ye tıklayın.

8. Bu donanım için yüklemek istediğiniz cihaz sürücüsünü seçin sayfasında Diski Var... öğesine tıklayın.

9. < MITT yükleme dizinine (Program Files\MITT\< veya Program Files (x86)\MITT\>architecture) gidin ve Tamam'a tıklayın.

10. Üretici'nin altında Microsoft'u seçin. Model'in altında listeden USB MUTT DEFAULT öğesini seçin ve İleri'ye tıklayın.

11. Evet'e tıklayın ve sürücüyü yükleyin. Sürücünün donanımla uyumlu olabileceği uyarısını yok sayın. Son sayfayı kapatın.

12. Program Files\MITT\<architecture> komut isteminde şu komutu çalıştırın:

    MuttUtil.exe -List

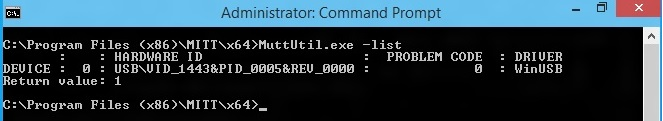

    Yukarıdaki çıkış, WinUSB'nin pano için cihaz sürücüsü olarak yüklendiğini gösterir.

13. MITT kartında üretici yazılımı gerektiren iki ayrı yonga vardır. Bu görev için MuttUtil kullanın. Şu komutu çalıştırın:

    MuttUtil.exe –UpdateFirmware

    FPGA geliştirme panosu kullanıyorsanız EEPROM'un programlandırılması 5 dakikaya kadar sürebilir. MuttUtil, kart üzerindeki üretici yazılımının sürümünü MuttUtil içinde yer alan üretici yazılımı sürümüyle mukayese eder. Firmware yalnızca MuttUtil'in daha yeni firmware yazılımı varsa güncellenir.

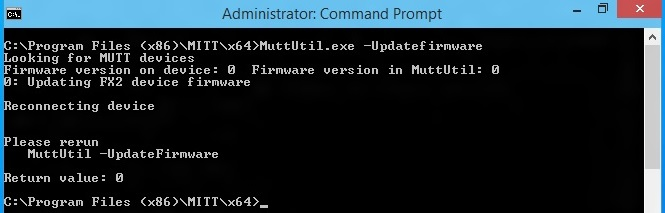

    Yukarıdaki çıktı, ilk üretici yazılımı görüntüsünün başarıyla yüklenmesini gösterir.

14. İlk üretici yazılımı güncelleştirmesi tamamlandıktan sonra ikinci yonga için MuttUtil.exe –UpdateFirmware'i yeniden çalıştırın. İlk yonga yüklenene kadar ikinci yonganın üretici yazılımı güncelleştirilemez.

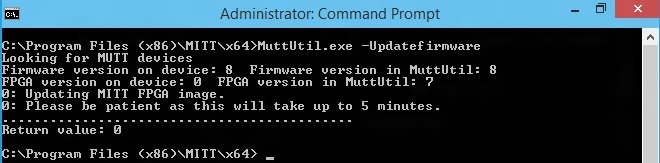

    Yukarıdaki çıkış, ikinci MITT üretici yazılımı görüntüsünün başarıyla yüklenmesini gösterir. MITT panosundaki yedi segmente dikkat edin. 000X'i görmeniz gerekir; burada X, MITT üretici yazılımının geçerli sürümüdür.

Uyarı

UpdateFirmware seçeneği, MITT panosuna yüklenen fabrika üretici yazılımı görüntüsünü geri yükleyemiyor.

MuttUtil üretici yazılımını güncelleştirirken veya yüklerken bir hata döndürürse,

• MITT panosundaki güç anahtarının açık olup olmadığını denetleyin. Kart çalışıyorsa, USB kablosunu çıkartıp tekrar takın ve komutu yeniden çalıştırın.
• Komutlar başarılı olursa ancak yedi segment üretici yazılımı sürümünü göstermiyorsa, sıfırlama düğmesine basarak veya USB ve güç kablolarını çıkarıp tekrar takarak MITT kartını yeniden başlatın. Eğer yedi segment hala sürümü göstermiyorsa komutu yeniden çalıştırın.

Bilinen sorunlar ve geçici çözüm

• MITT'in konak bilgisayardaki xHCI kök hub'ına doğrudan bağlanması önerilmez. Test, bu kurulumla rastgele takılabilir. Geçici bir çözüm olarak, xHCI bağlantı noktası ile MITT kartı arasına güçlendirilmiş bir USB 2.0 hub'ı ekleyin.
