Hyper-V ile Windows Server depolama mimarileri

Windows Server'ı SAN, NAS, fiber kanal, iSCSI, Hyper-V için SMB depolama ile nasıl kullanabileceğinizi öğrenin. Windows Server Hyper-V, dayanıklı olmayan tek başına sistemlerden karmaşık dayanıklılık gereksinimleri olan kümelenmiş sistemlere kadar çok çeşitli fiziksel depolama mimarilerini destekleyen olgun bir hiper yönetici platformudur. Ayrıca hiper yakınsanmış ve ayrılmış depolama mimarilerini kullanan yaygın yapılandırmalar hakkında da bilgi edineceksiniz.

Bu makalede olası her depolama mimarisi yapılandırması açıklanmamektedir. Ayrıca daha az yaygın yapılandırma türlerini veya uç durumlarını açıklamaz.

SAN veya NAS depolama

Windows Server, SAN veya NAS depolama kullanılarak ayrılmış bir yapılandırmada kullanıldığında, Hyper-V vm'lerin ağ üzerinden depolama alanına eriştiği bir kümeye yüklersiniz.

Bu yapılandırmayı kullanırken:

• VM'ler, aynı işlem kümesindeki tüm düğümler için yüksek oranda kullanılabilir.

• SAN ve NAS sistemleri kendi kullanılabilirlik garantilerini sağlar.

Bu modelde işlem ve depolama birbirinden bağımsız olarak ölçeklendirilir. Örneğin, VM'lerinizi (CPU veya RAM) barındırmak için daha fazla işleme veya bellek kaynağına ihtiyacınız varsa, daha fazla depolama alanı eklemeden daha fazla işlem düğümü veya küme ekleyebilirsiniz. Her işlem kümesi 1 ile 64 arasında düğüm içerebilir.

Depolamayı işlem kümesinden bağımsız olarak ölçeklendikleyebilirsiniz. Depolama kümesi ölçeklendirmesi satıcıya özgüdür. Sundukları depolama çözümünün nasıl ölçeklendirilebileceğini anlamak için satıcılarınıza başvurun.

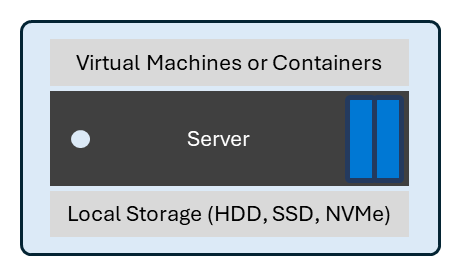

Yerel disklerle bağımsız sistem

Windows Server, Hyper-V'ı tek başına bir sunucuya yükleyip yerel depolamayı kullandığınız kümesiz veya bağımsız birkaç yapılandırmayı destekler.

Bu yapılandırmayı kullanırken:

• Yerel disklere sahip tek başına Hyper-V, paylaşılan depolama olmadığı ve bilgi işlem (VM işleme ve bellek) sistemlerinin kümelenmemiş olması nedeniyle sanal makine (VM) iş yüklerinin otomatik failover'ını desteklemez. Örneğin, fiziksel konağın gücü kesilirse, fiziksel konağı yeniden açtığınızda üzerinde çalışan VM'ler yeniden başlatılır. Ayrıca , paylaşılan hiçbir şey olmadan geçiş kullanarak VM'leri diğer düğümlere veya kümelere dinamik olarak geçirebilirsiniz.

• İsteğe bağlı olarak, donanım veya yazılım RAID çözümlerini kullanarak yerel sürücüler için yerel disk dayanıklılığını yapılandırabilirsiniz. Daha fazla bilgiye ihtiyacınız varsa depolama satıcınıza başvurmanızı öneririz.

Hiper Yakınsanmış ve Depolama Alanları Doğrudan

Bu yapılandırmada, kümedeki her düğüme Hyper-V ve Depolama Alanları Doğrudan'ı yüklersiniz. Her düğüm, verileri aynı kümedeki diğer düğümlere çoğaltılmış yerel diskler içerir.

Bu yapılandırmayı kullanırken:

• Canlı Geçiş'i kullanarak VM'leri kümedeki herhangi bir düğüme taşıyabilir veya bir arıza durumunda (yük devretme) otomatik olarak yeniden başlatabilirsiniz.

• Veriler, depolama dayanıklılığını artırmak için kümedeki diğer düğümlere çoğaltılır. Depolama Alanları Doğrudan, çeşitli depolama dayanıklılığı modellerini destekler. Daha fazla bilgi için bkz.Azure Yerel ve Windows Server kümelerinde hataya dayanıklılık ve depolama verimliliği .

• Bu modelde, her fiziksel konak depolama ve işlem kaynaklarını içerir. Sonuç olarak, bu fiziksel kaynaklar simetrik olarak ölçeklendirilir. Her yeni sunucu hem işlem hem de depolama kaynaklarını otomatik olarak ekler. Her küme 1 ile 16 arasında düğüm içerebilir.

Ayrılmış Depolama Alanları Doğrudan

Bu yapılandırmada, Hyper-V ve Depolama Alanları Doğrudan'ı ayrı kümelere yükler ve sanal makinelerin yapılandırmasına ve depolama alanına ağ üzerinden erişebilirsiniz.

Bu yapılandırmayı kullanırken:

• VM'ler, aynı işlem kümesindeki tüm düğümler için yüksek oranda kullanılabilir.

• Veriler, depolama dayanıklılığını artırmak için depolama kümesindeki diğer düğümlere çoğaltılır. Depolama Alanları Doğrudan, çeşitli depolama dayanıklılığı modellerini destekler. Daha fazla bilgi için bkz.Azure Yerel ve Windows Server kümelerinde hataya dayanıklılık ve depolama verimliliği .

Bu modelde işlem ve depolama birbirinden bağımsız olarak ölçeklendirilir. Bu mimari, depolama ve işlem gereksinimlerinizin farklı oranlarda arttığı senaryolar için idealdir. Örneğin, VM'leri barındırmak için daha fazla CPU veya bellek kaynağına ihtiyacınız varsa, daha fazla depolama alanı eklemeden ek küme düğümleri ekleyebilirsiniz. Çok fazla depolama alanı kullanan ancak çok fazla CPU kaynağı kullanmayan VM'leriniz varsa, daha fazla işlem kaynağı eklemeden başka bir depolama düğümü veya küme ekleyebilirsiniz.

• Her işlem kümesi 1 ile 64 arasında düğüm içerebilir.

• Her depolama kümesi 1 ile 16 arasında düğüm içerebilir.

Aşağıdaki diyagramda bir işlem kümesi ve bir depolama kümesi ile basit bir örnek dağıtım gösterilmektedir.

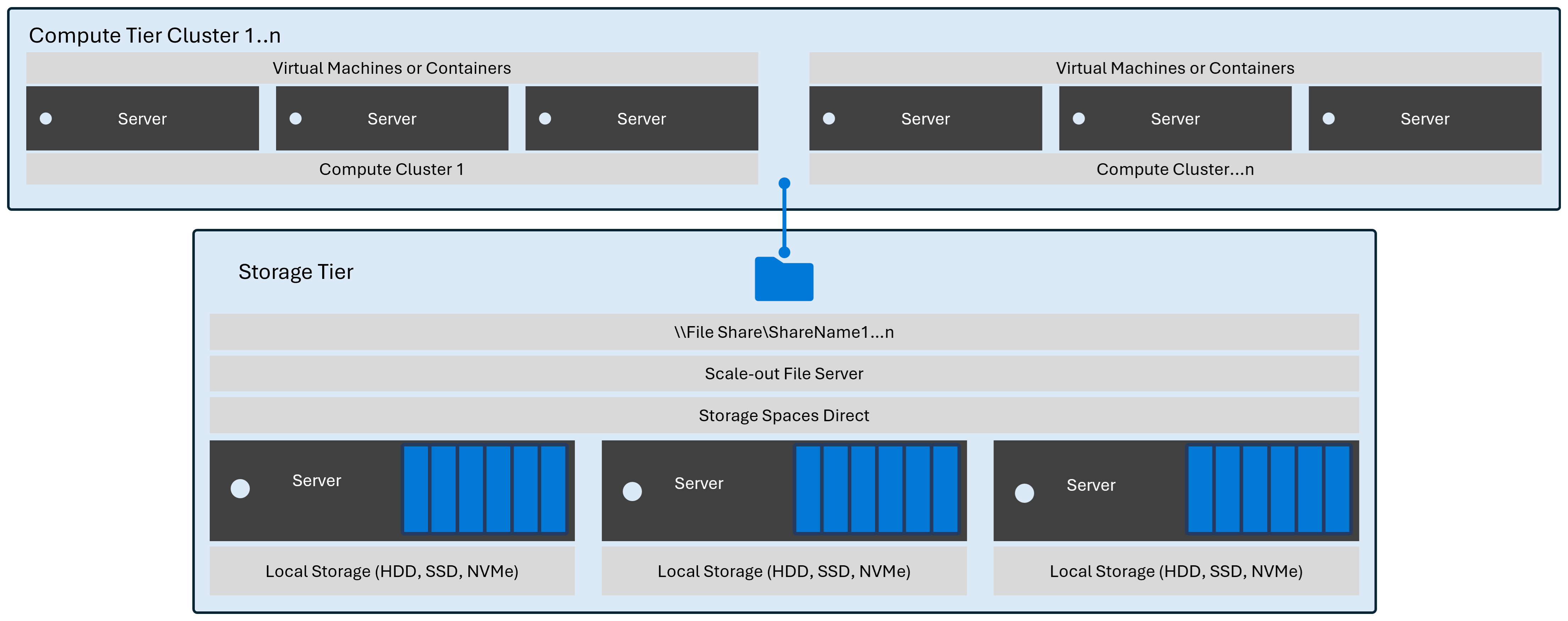

VM'lerinizi çalıştırmak için daha fazla işlem kaynağı eklediğinizde, mevcut işlem kümesine yeni bir düğüm ekleyebilir veya yeni bir küme ekleyebilirsiniz. Aşağıdaki diyagramda, daha fazla depolama alanı eklemeden yeni bir küme eklerseniz basit dağıtıma ne olacağı gösterilmektedir.

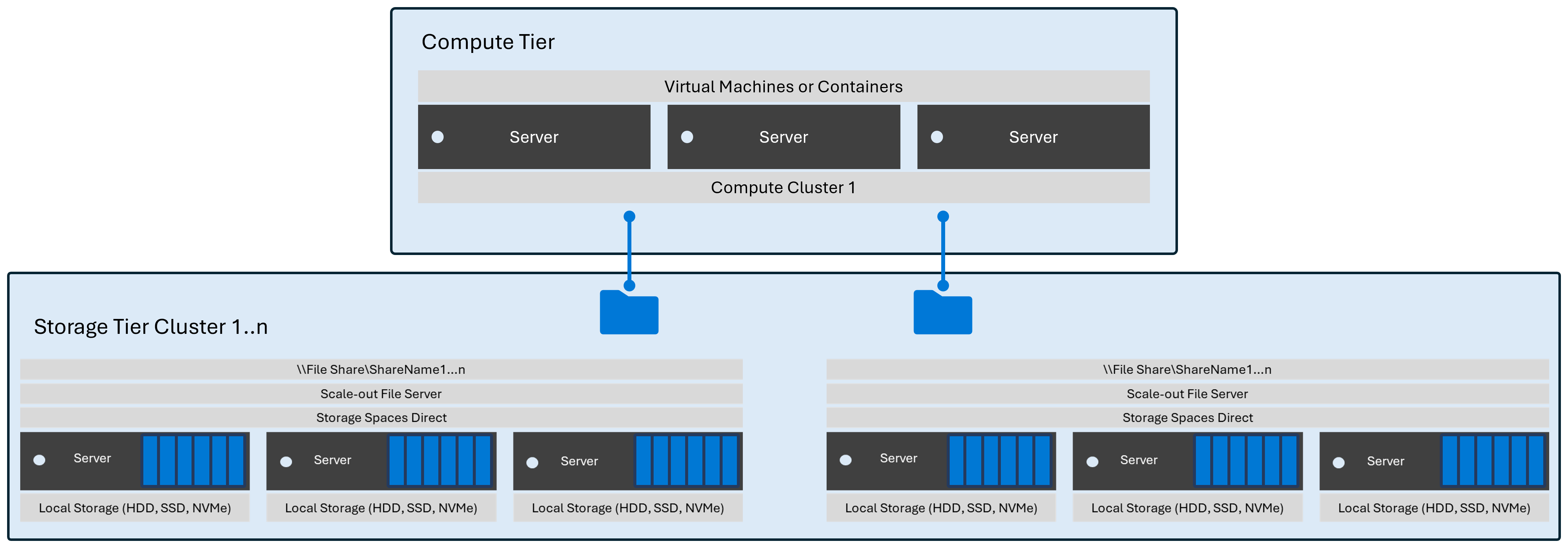

Daha fazla işlem kaynağı eklemeden verileri barındırmak için daha fazla depolama kaynağı eklediğinizde, mevcut depolama kümesine yeni bir düğüm ekleyebilir veya yeni bir küme ekleyebilirsiniz. Aşağıdaki diyagramda, CPU veya RAM gibi işlem kaynakları eklemeden yeni bir küme eklediğinizde basit dağıtımın nasıl göründüğü gösterilmektedir.

Karma mimari desteği

Hyper-V aynı işlem kümesinde aşağıdaki mimarilerin birleştirilmesini destekler:

• Ayrılmış Depolama Alanları Doğrudan ile Hyper-V

• SAN ile dağıtılmış Hyper-V

• NAS tarafından ayrıştırılan Hyper-V

Aşağıdaki diyagramda, ayrılmış SAN ve NAS depolamanın bir karışımını içeren bir işlem kümesi ile dağıtım örneği gösterilmektedir.

Ağ Depolama Protokolleri

Windows Server aşağıdaki ağ dosyası depolama protokollerini destekler:

• SMB , TCP üzerinden

• QUIC üzerinden SMB

• RDMA üzerinden SMB (SMB Doğrudan)

Windows Server aşağıdaki ağ bloğu depolama protokollerini de destekler:

• iSCSI

• Fiber Kanal

• InfiniBand

Note

Yapılandırma özellikleri, dağıtımınızın bu protokolleri destekleyip desteklemediğini belirler. Örneğin, Hyper-V sanal anahtarını kullanan dağıtımlar InfiniBand'i desteklemez. Ancak, sanal anahtara bağlı olmayan InfiniBand cihazlarını destekleyebilirler.

Microsoft ayrıca ağ bloğu depolama için yerleşik yazılım tabanlı bir iSCSI başlatıcısı sağlar.

Ayrıca, Windows Server kataloğunda bulunan tüm cihazlar için bir depolama satıcısı istemcisi de kullanabilirsiniz.
