Blend efekti

2 görüntüyü birleştirmek için blend efektini kullanın. Bu efekt 26 karışım moduna sahiptir.

Bu etki için CLSID CLSID_D2D1Blend.

• Karıştırma örnekleri
• Efekt özellikleri
• blend modlarını
• HSL renk alanı dönüştürmeleri
  • RGB'den HSL'ye dönüştürmeyi
  • HSL'den RGB dönüştürme
• Çıktı bit eşlem
• Örnek kod
• Gereksinimleri
• İlgili konular

Harmanlama örnekleri

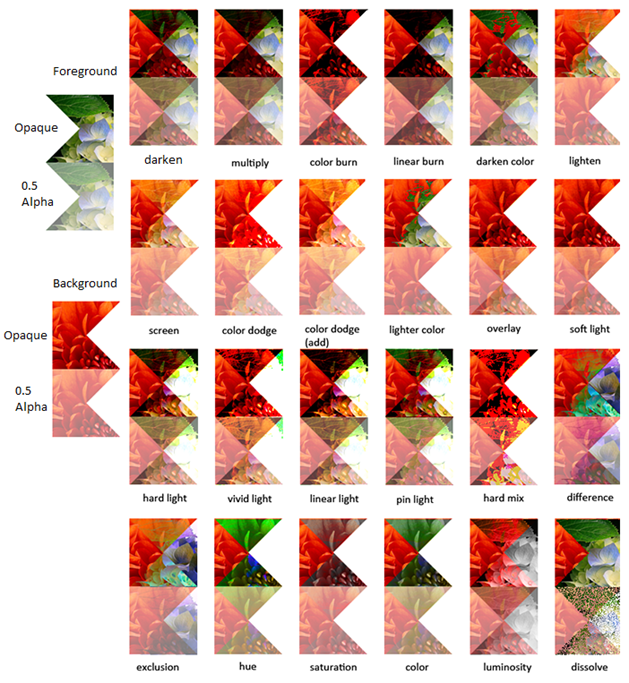

Burada, blend efektinin her karıştırma modunun örnek bir görüntüsü verilmiştir. Blend modlarının ve ilgili mod özelliklerinin tam listesi sonraki bölümdedir

Dışlama modunu kullanan başka bir örnek aşağıda verilmiştir.

Görüntü 1'in öncesi
Efekt öncesinde ilk kaynak görüntüyü
Görüntü 2'nin öncesi
Efekt öncesinde ikinci görüntüyü

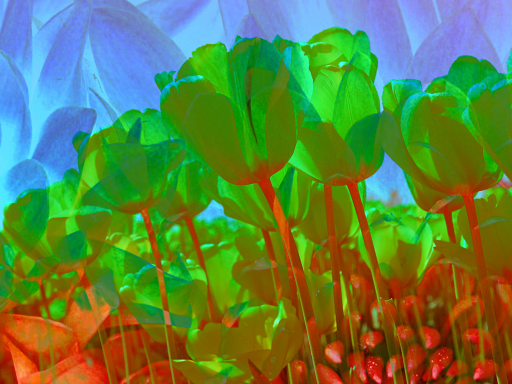

Sonra
Dönüştürmeden sonra görüntüyü

ComPtr<ID2D1Effect> blendEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Blend, &blendEffect);

blendEffect->SetInput(0, bitmap);
blendEffect->SetInput(1, bitmapTwo);
blendEffect->SetValue(D2D1_BLEND_PROP_MODE, D2D1_BLEND_MODE_EXCLUSION);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(blendEffect.Get());
m_d2dContext->EndDraw();

Efekt özellikleri

Görünen ad ve dizin numaralandırması	Açıklama
Mod D2D1_BLEND_PROP_MODE	Efekt için kullanılan karıştırma modu. Daha fazla bilgi için bkz. Blend modları. Türü D2D1_BLEND_MODE. Varsayılan değer D2D1_BLEND_MODE_MULTIPLY.

Blend modları

Buradaki tabloda bu efektin tüm karışım modları gösterilmektedir. Efektin çıkışını hesaplamak için gereken yardımcı işlevler sonraki bölümdedir.

Renk: O_PRGB = f(F_RGB, B_RGB) * F_A * B_A + F_RGB * F_A * (1 - B_A) + B_RGB * B_A * (1 - F_A)

Alfa: O_A = F_A * (1 - B_A) + B_A

Nerede:

• O_PRGB, önceden çarpılmış çıkış rengidir
• O Çıktı Alfa'dır
• B_RGB, önceden çarpılmamış hedef rengidir
• B_A hedef alfadır
• F_RGB önceden çarpılmamış kaynak rengidir
• F_A kaynak alfadır
• f(S_RGB, D_RGB) blend moduna göre değişen bir blend işlevidir

Karışım modlarından bazıları ton, doygunluk, parlaklık (HSL) renk alanına ve oradan RGB'ye dönüştürme gerektirir.

Sayım	Denklem
D2D1_BLEND_MODE_DARKEN	Yalnızca alfa için temel karışım formülü. Karartma efekti için matematiksel formül
D2D1_BLEND_MODE_MULTIPLY	Yalnızca alfa için temel karışım formülü. Çarpma efekti için Matematiksel formülü
D2D1_BLEND_MODE_COLOR_BURN	f(FRGB, BRGB) = bir coor yanık efekti için matematiksel formül
D2D1_BLEND_MODE_LINEAR_BURN	f(FRGB, BRGB) ile temel karışım formülleri = doğrusal yazma efekti için matematiksel formül
D2D1_BLEND_MODE_DARKER_COLOR	Yalnızca alfa için temel karışım formülü. Koyu renk efekti için Matematiksel formül
D2D1_BLEND_MODE_LIGHTEN	Yalnızca alfa için temel karışım formülü.
D2D1_BLEND_MODE_SCREEN	Yalnızca alfa için temel karışım formülü. Ekran efekti için Matematiksel formül
D2D1_BLEND_MODE_COLOR_DODGE	f(FRGB, BRGB) ile temel karışım formülleri = renk atlatma efekti için matematiksel formül
D2D1_BLEND_MODE_LINEAR_DODGE	f(FRGB, BRGB) = doğrusal bir soldurma efekti için matematiksel formül
D2D1_BLEND_MODE_LIGHTER_COLOR	Yalnızca alfa için temel karışım formülü. Açık renk efekti için Matematiksel formül
D2D1_BLEND_MODE_OVERLAY	f(FRGB, BRGB) ile temel karışım formülleri = yer paylaşım efekti için matematiksel formül
D2D1_BLEND_MODE_SOFT_LIGHT	f(FRGB, BRGB) =
D2D1_BLEND_MODE_HARD_LIGHT	f(FRGB, BRGB) ile temel karışım formülleri =
D2D1_BLEND_MODE_VIVID_LIGHT	f(FRGB, BRGB) ile temel karışım formülleri = canlı bir ışık efekti için matematiksel formül
D2D1_BLEND_MODE_LINEAR_LIGHT	f(FRGB, BRGB) ile temel karışım formülleri = doğrusal ışık efekti için matematiksel formül
D2D1_BLEND_MODE_PIN_LIGHT	f(FRGB, BRGB) = pin ışığı efekti için matematiksel formül
D2D1_BLEND_MODE_HARD_MIX	f(FRGB, BRGB) ile temel karışım formülleri =
D2D1_BLEND_MODE_DIFFERENCE	f(FRGB, BRGB) = abs(FRGB - BRGB) ile temel karışım formülleri
D2D1_BLEND_MODE_EXCLUSION	f(FRGB, BRGB) = FRGB + BRGB 2 * FRGB * BRGB ile temel karışım formülleri
D2D1_BLEND_MODE_HUE	Yalnızca alfa için temel karışım formülü. Ton karışımı efekti için matematiksel formülü
D2D1_BLEND_MODE_SATURATION	Yalnızca alfa için temel karışım formülü. Doygunluk karışımı efekti için matematiksel formülü
D2D1_BLEND_MODE_COLOR	Yalnızca alfa için temel karışım formülü. Renk karışımı efekti için Matematiksel formül
D2D1_BLEND_MODE_LUMINOSITY	Yalnızca alfa için temel karışım formülü.
D2D1_BLEND_MODE_DISSOLVE	Verilen: Geçerli piksel için XY sahne koordinatı [0, 1] değerlerin sapmasız dağılımıyla, çekirdek koordinatı XY'yi temel alan belirlenimci sahte-rastgele sayı oluşturucu rand(XY) Çözünmüş karışım efekti için matematiksel formülü
D2D1_BLEND_MODE_SUBTRACT	Yalnızca alfa için temel karışım formülü. Çıkarma karışımı efekti için Matematiksel formülü
D2D1_BLEND_MODE_DIVISION	Yalnızca alfa için temel karışım formülü. Bölme karışımı efekti için Matematiksel formül

Not

Tüm Blend modlarında çıkış değeri önceden çoğaltılır ve [0, 1] aralığına sıkıştırılır.

HSL renk alanı dönüştürmeleri

Parlaklık bileşeni buradaki RGB ağırlıkları kullanılarak hesaplanır:

• k_R = 0,30
• k_G = 0,59
• k_B = 0,11

RGB'den HSL'ye dönüştürme

rgb renginden hsl rengine dönüşümü açıklayan matematiksel formülü

Bu S ve L [0.0, 1.0] aralığına ve H [-1.0, 5.0] aralığına yerleştirir.

HSL'den RGB'ye dönüştürme

Diğer yöntemi dönüştürmek için önceki hesaplamaların tersini kullanırız.

S = 0 R = G = B = L

Aksi takdirde altı tona bağımlı durum vardır:

H 0'dan büyükse, değerler R >B>Gkırmızı/eflatun kesimindedir.

H 0'dan büyük veya 0'a eşit ve 1'den küçükse, değerler R >G>Bkırmızı/sarı kesimdedir.

H 1'den büyük veya 2'den küçükse, değerler G>R>Bolduğu sarı/yeşil kesimdedir.

H 2'den büyük veya 3'ten küçükse, değerler G>B>Ryeşil/mavi kesimdedir.

H 3'ten büyük veya 4'ten küçükse, değerler B>G>Rolduğu mavi/mavi sektördedir.

H 4'ten büyük veya 4'e eşitse, değerler B >R>Gmavi/eflatun kesimindedir.

Karıştırma modları iki farklı renkten HSL bileşenlerinin rastgele birleşimlerini sağladığından, dönüştürülen RGB değerinin gamut dışında olması yaygındır; yani bir veya daha fazla kanal bileşeni yasal [0.0, 1.0] aralığının dışında olabilir. Bu renkler, doygunluğu en aza indirerek ve hem ton hem de parlaklık korunarak tekrar gamut haline getirilir:

Gamut dışı örnekler için gereken düzeltmeleri açıklayan matematiksel formül

Çıktı bit eşlemi

Bu efektin çıktı bit eşlemi her zaman iki giriş görüntüsü birleşiminin boyutudur.

Örnek kod

Bu etkinin bir örneği için Direct2D bileşik efekt modları örneğini indirin.

Gereksinim -leri

Gereksinim	Değer
Desteklenen en düşük istemci	Windows 7 için Windows 8 ve Platform Güncelleştirmesi [masaüstü uygulamaları | Windows Mağazası uygulamaları]
Desteklenen en düşük sunucu	Windows 7 için Windows 8 ve Platform Güncelleştirmesi [masaüstü uygulamaları | Windows Mağazası uygulamaları]
Üstbilgi	d2d1effects.h
Kütüphane	d2d1.lib, dxguid.lib
