Gölge efekti

Görüntünün alfa kanalından gölge oluşturmak için gölge efektini kullanın. Gölge, daha yüksek alfa değerleri için daha opak ve daha düşük alfa değerleri için daha saydamdır. Bulanıklık miktarını ve gölgenin rengini ayarlayabilirsiniz.

• Örnek görüntü
• Efekt özellikleri
• İyileştirme modları
• Çıktı bit eşlem
• Gereksinimleri
• İlgili konular

Bu etki için CLSID CLSID_D2D1Shadow.

Örnek resim

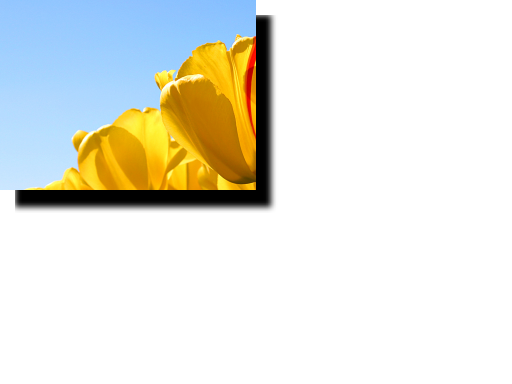

Buradaki örnekte, özgün konumda üzerinde birleştirilmiş kaynak görüntüyle aşağı ve sağa çevrilmiş gölge efektinin çıkışı gösterilmektedir. Gölge efekti yalnızca gölgeyi oluşturur.

Önce
Efektin önüne görüntüyü
Sonra
Dönüştürmeden sonra görüntüyü

ComPtr<ID2D1Effect> shadowEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Shadow, &shadowEffect);

shadowEffect->SetInput(0, bitmap);

// Shadow is composited on top of a white surface to show opacity.
ComPtr<ID2D1Effect> floodEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Flood, &floodEffect);

floodEffect->SetValue(D2D1_FLOOD_PROP_COLOR, D2D1::Vector4F(1.0f, 1.0f, 1.0f, 1.0f));

ComPtr<ID2D1Effect> affineTransformEffect;
m_d2dContext->CreateEffect(CLSID_D2D12DAffineTransform, &affineTransformEffect);

affineTransformEffect->SetInputEffect(0, shadowEffect.Get());

D2D1_MATRIX_3X2_F matrix = D2D1::Matrix3x2F::Translation(20, 20));

affineTransformEffect->SetValue(D2D1_2DAFFINETRANSFORM_PROP_TRANSFORM_MATRIX, matrix);

ComPtr<ID2D1Effect> compositeEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Composite, &compositeEffect);

compositeEffect->SetInputEffect(0, floodEffect.Get());
compositeEffect->SetInputEffect(1, affineTransformEffect.Get());
compositeEffect->SetInput(2, bitmap);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(compositeEffect.Get());
m_d2dContext->EndDraw();

Efekt özellikleri

Görünen ad ve dizin numaralandırması	Açıklama
BlurStandardDeviation D2D1_SHADOW_PROP_BLUR_STANDARD_DEVIATION	Görüntünün alfa kanalına uygulanacak bulanıklık miktarı. Standart sapması 3 ile çarparak çekirdeğin bulanıklık yarıçapını hesaplayabilirsiniz. Hem standart sapma hem de bulanıklaştırma yarıçapının birimleri DIP'lerdir. Bu özellik, Gauss Bulanıklaştırma standart sapma özelliğiyle aynıdır. Tür FLOAT'dır. Varsayılan değer 3,0f'dir.
Renk D2D1_SHADOW_PROP_COLOR	Gölgenin rengi. Bu özellik şu şekilde tanımlanan bir D2D1_VECTOR_4F: (R, G, B, A). Bu rengi düz alfa olarak belirtmelisiniz. Türü D2D1_VECTOR_4F. Varsayılan değer: {0.0f, 0.0f, 0.0f, 1.0f}.
Optimizasyon D2D1_SHADOW_PROP_OPTIMIZATION	Performans iyileştirme düzeyi. Tür D2D1_SHADOW_OPTIMIZATION. Varsayılan değer D2D1_SHADOW_OPTIMIZATION_BALANCED.

İyileştirme modları

Ad	Açıklama
D2D1_DIRECTIONALBLUR_OPTIMIZATION_SPEED	Görece küçük yarıçaplarda önceden ölçeklendirme gibi iç iyileştirmeler uygular. Doğrusal filtreleme kullanır.
D2D1_DIRECTIONALBLUR_OPTIMIZATION_BALANCED	Hız moduyla aynı iyileştirme eşiklerini kullanır, ancak üç çizgili filtreleme kullanır.
D2D1_DIRECTIONALBLUR_OPTIMIZATION_QUALITY	Yalnızca, yaklaşık değerlerin görünür olma olasılığının daha az olduğu büyük bulanıklık yarıçapıyla iç iyileştirmeleri kullanır. Üç satırlı filtreleme kullanır.

Çıktı bit eşlemi

Çıktı bit eşleminin boyutu, bulanıklaştırma çıkışının boyutudur. Çıktı bit eşleminin özgün bit eşleme göre büyümesi miktarı aşağıdaki denklem kullanılarak hesaplanabilir:

Çıktı Bit Eşlem Büyümesi (X ve Y) = BlurStandardDeviation (cihazdan bağımsız pikseller (DIPs))*6*(Kullanıcı DPI'sı)/96

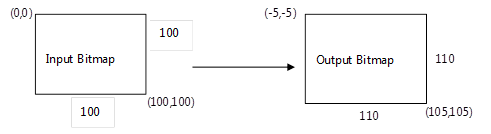

Çıkış her yönde eşit olarak artar, bu nedenle örneğin boyut her yönde 10 piksel artarsa bit eşlemin sol üst köşesi (-5, -5) konumunda bulunur ve sağ alt köşe buradaki diyagramda gösterildiği gibi (105, 105) olur.

Gereksinim -leri

Gereksinim	Değer
Desteklenen en düşük istemci	Windows 7 için Windows 8 ve Platform Güncelleştirmesi [masaüstü uygulamaları | Windows Mağazası uygulamaları]
Desteklenen en düşük sunucu	Windows 7 için Windows 8 ve Platform Güncelleştirmesi [masaüstü uygulamaları | Windows Mağazası uygulamaları]
Üstbilgi	d2d1effects.h
Kütüphane	d2d1.lib, dxguid.lib

İlgili konular

ID2D1Fefek
