Histogram efekti

Belirtilen bölme sayısına göre giriş bit eşlemi için histogram oluşturmak için histogram efektini kullanın.

Bu etki için CLSID CLSID_D2D1Histogram.

• Örnek
• Efekt özellikleri
• Kanal seçicileri
• Veri çıkışı
• Açıklamalar
• Gereksinimleri
• İlgili konular

Örnek

Önce
Efektin önüne görüntüyü

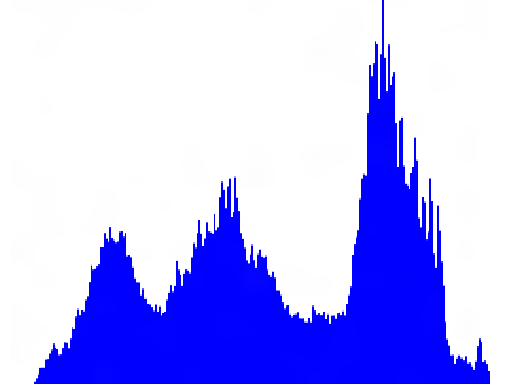

Histogram çıktı verilerinin grafiği
Dönüştürmeden sonra görüntüyü

ComPtr<ID2D1Effect> histogramEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Histogram, &histogramEffect);

histogramEffect->SetInputEffect(0, m_2DAffineTransformEffectRight.Get());
histogramEffect->SetValue(D2D1_HISTOGRAM_PROP_CHANNEL_SELECT, D2D1_CHANNEL_SELECTOR_G);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(histogramEffect.Get());
m_d2dContext->EndDraw();

// The histogram data is only available once the effect has been 'drawn'.
int histogramBinCount;

HRESULT hr = histogramEffect->GetValue(D2D1_HISTOGRAM_PROP_NUM_BINS, &histogramBinCount);

float *histogramData = new float[histogramBinCount];
hr = histogramEffect->GetValue(D2D1_HISTOGRAM_PROP_HISTOGRAM_OUTPUT,
                               reinterpret_cast<BYTE*>(histogramData),
                               histogramBinCount * sizeof(float));

Efekt özellikleri

Çıktıyı oluşturmak için denklem aşağıdadır.

Histogram efektinin çıkışını oluşturmak için denklemi

i 0'dan bölme sayısına kadar değerlendirilir. Bu etki, 0 ile 1 arasındaki piksel değerleri için bir histogram oluşturur. Bu aralığın dışındaki değerler aralığa sıkıştırılır. Belirli bir demetin aralığı, demet sayısına bağlıdır. Bu efekt düz bit eşlem piksellerinde çalışır. Bu etkiyi hesaplamak için giriş bit eşleminin renk kanalları alfa kanalına bölünür.

Görünen ad ve dizin numaralandırması	Tür ve varsayılan değer	Açıklama
NumBins D2D1_HISTOGRAM_PROP_NUM_BINS	UINT32 256	Histogram için kullanılan bölme sayısını belirtir. Belirli bir demete düşen yoğunluk değerleri aralığı, belirtilen demetlerin sayısına bağlıdır.
ChannelSelect D2D1_HISTOGRAM_PROP_CHANNEL_SELECT	D2D1_CHANNEL_SELECTOR D2D1_CHANNEL_SELECTOR_R	Histogramı oluşturmak için kullanılan kanalı belirtir. Bu etki, belirtilen kanala karşılık gelen tek bir veri çıkışına sahiptir. Daha fazla bilgi için bkz. Kanal seçicileri.
HistogramOutput D2D1_HISTOGRAM_PROP_HISTOGRAM_OUTPUT	FLOAT[] Yalnızca output özelliği.	Çıkış dizisi.

Kanal seçicileri

Sayım	Açıklama
D2D1_CHANNEL_SELECTOR_R	Etki, kırmızı kanala göre histogram çıkışını oluşturur.
D2D1_CHANNEL_SELECTOR_G	Bu etki, yeşil kanala göre histogram çıkışını oluşturur.
D2D1_CHANNEL_SELECTOR_B	Bu etki, mavi kanalı temel alan histogram çıkışını oluşturur.
D2D1_CHANNEL_SELECTOR_A	Etki, alfa kanalını temel alan histogram çıkışını oluşturur.

Veri çıkışı

Bu efekt, belirtilen bölme sayısına karşılık gelen öğe sayısıyla birlikte float[] çıkışını verir. FLOAT[] içindeki her öğe bir float'dır. öğesinin değeri, bu bölmedeki öğelerin sayısına karşılık gelir.

Açıklamalar

Not

Cihaz DirectCompute'u desteklemez ve HRESULT = D2DERR_INSUFFICIENT_DEVICE_CAPABILITIES döndürürse CreateEffect yöntemi başarısız olur. DirectCompute'ı destekleyen tüm DirectX11 kartları ve DirectX10 kartları efekti kullanabilir.

Gereksinim -leri

Gereksinim	Değer
Desteklenen en düşük istemci	Windows 7 için Windows 8 ve Platform Güncelleştirmesi [masaüstü uygulamaları | Windows Mağazası uygulamaları]
Desteklenen en düşük sunucu	Windows 7 için Windows 8 ve Platform Güncelleştirmesi [masaüstü uygulamaları | Windows Mağazası uygulamaları]
Üstbilgi	d2d1effects.h
Kütüphane	d2d1.lib, dxguid.lib
