Tablo aktarımı efekti

Sağladığınız değerlerin listesini ilişkilendirmeden oluşturulan bir aktarım işlevini kullanarak görüntünün renk yoğunluklarını eşlemek için tablo aktarımı efektini kullanın.

Bu etki için CLSID CLSID_D2D1TableTransfer.

Örnek resim

Buradaki görüntüde tablo aktarım efektinin girişi ve çıkışı gösterilmektedir.

Önce
Efektin önüne görüntüyü .
Sonra
Dönüştürmeden sonra görüntüyü .
ComPtr<ID2D1Effect> tableTransferEffect;
m_d2dContext->CreateEffect(CLSID_D2D1TableTransfer, &tableTransferEffect);

tableTransferEffect->SetInput(0, bitmap);

float table[2] = {0.75f, 1.0f};
tableTransferEffect->SetValue(D2D1_TABLETRANSFER_PROP_BLUE_TABLE, table);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(tableTransferEffect.Get());
m_d2dContext->EndDraw();

Aktarım işlevi, V=(V0,V1,V2,V3, V? ,VN) girişlerinin listesini temel alır; burada N öğe sayısı - 1'dir.

Giriş piksel yoğunluğu C olarak gösterilir. Çıkış piksel yoğunluğu C denklemi ile hesaplanabilir.

C değeri için, k/N = C < (k+1)/N gibi bir k değeri seçin

C çıkışı şu denklem kullanılarak hesaplanır: C' = V? + (C - k/N) * N * (V??? 1? - V?)

Bu etki düz ve önceden yüklenmiş alfa görüntülerinde çalışır. Efekt, önceden çoğaltılmış alfa bit eşlemleri oluşturur.

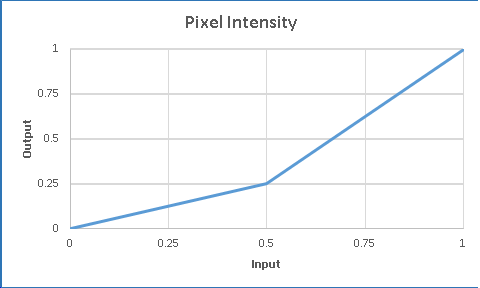

Tablo özelliği [0.0, 0.25, 1.0]olarak ayarlandıysa tablo aktarımı işlevinin grafiği aşağıdaki gibi görünür.

Tablo aktarımı işlevi için piksel yoğunluğu grafiğini .

Efekt özellikleri

Not

Tablo aktarım özelliklerinin tüm kanallarının değerleri birimsizdir ve en az 0,0 ve en fazla 1,0'a sahiptir.

Görünen ad ve dizin numaralandırması Tür ve varsayılan değer Açıklama
RedTable
D2D1_TABLETRANSFER_PROP_RED_TABLE
 FLOAT[]
{0,0f, 1,0f}
 Kırmızı kanal için aktarım işlevini tanımlamak için kullanılan değerlerin listesi.
RedDisable
D2D1_TABLETRANSFER_PROP_RED_DISABLE
 BOOL
YANLIŞ
 Bunu TRUE olarak ayarlarsanız, etki aktarım işlevini Kırmızı kanala uygulamaz. Bunu YANLIŞ olarak ayarlarsanız RedTableTransfer işlevi Kırmızı kanala uygulanır.
GreenTable
D2D1_TABLETRANSFER_PROP_GREEN_TABLE
 FLOAT[]
{0,0f, 1,0f}
 Yeşil kanal için aktarım işlevini tanımlamak için kullanılan değerlerin listesi.
GreenDisable
D2D1_TABLETRANSFER_PROP_GREEN_DISABLE
 BOOL
YANLIŞ
 Bunu TRUE olarak ayarlarsanız, etki aktarım işlevini Yeşil kanala uygulamaz. Bunu YANLIŞ olarak ayarlarsanız GreenTableTransfer işlevi Yeşil kanala uygulanır.
BlueTable
D2D1_TABLETRANSFER_PROP_BLUE_TABLE
 FLOAT[]
{0,0f, 1,0f}
 Mavi kanalın aktarım işlevini tanımlamak için kullanılan değerlerin listesi.
BlueDisable
D2D1_TABLETRANSFER_PROP_BLUE_DISABLE
 BOOL
YANLIŞ
 Bunu TRUE olarak ayarlarsanız, etki aktarım işlevini Mavi kanala uygulamaz. Bunu YANLIŞ olarak ayarlarsanız BlueTableTransfer işlevi Mavi kanala uygulanır.
AlphaTable
D2D1_TABLE_TRANSFER_PROP_ALPHA_TABLE
 FLOAT[]
{0,0f, 1,0f}
 Alfa kanalının aktarım işlevini tanımlamak için kullanılan değerlerin listesi.
AlphaDisable
D2D1_TABLETRANSFER_PROP_ALPHA_DISABLE
 BOOL
YANLIŞ
 Bunu TRUE olarak ayarlarsanız, etki aktarım işlevini Alfa kanalına uygulamaz. Bunu YANLIŞ olarak ayarlarsanız AlphaTableTransfer işlevini Alfa kanalına uygular.
ClampOutput
D2D1_TABLETRANSFER_PROP_CLAMP_OUTPUT
 BOOL
YANLIŞ
 Efektin renk değerlerini efektten önce 0 ile 1 arasında bir değere sıkıştırıp bağlamadığı, değerleri grafikteki bir sonraki efekte geçirir. Etkisi, alfayı önceden yüklemeden önce değerleri sıkıştırıyor.
Bunu TRUE olarak ayarlarsanız, efekt değerleri sıkıştıracaktır. Bunu YANLIŞ olarak ayarlarsanız, efekt renk değerlerini sıkıştırmaz, ancak diğer efektler ve çıkış yüzeyi yeterince yüksek duyarlıkta değilse değerleri sıkıştırabilir.

Gereksinim -leri

Gereksinim Değer
Desteklenen en düşük istemci Windows 7 için Windows 8 ve Platform Güncelleştirmesi [masaüstü uygulamaları | Windows Mağazası uygulamaları]
Desteklenen en düşük sunucu Windows 7 için Windows 8 ve Platform Güncelleştirmesi [masaüstü uygulamaları | Windows Mağazası uygulamaları]
Üstbilgi d2d1effects.h
Kütüphane d2d1.lib, dxguid.lib

ID2D1Fefek
