快速入門：使用 Azure 入口網站診斷虛擬機器網路流量篩選問題

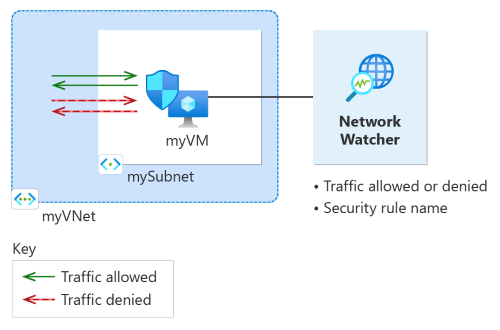

在本快速入門中，您會部署虛擬機器，並使用網路監看員 IP 流量驗證，來測試往返不同 IP 位址的連線能力。使用 IP 流量驗證結果，您可判斷封鎖流量並導致通訊失敗的安全性規則，並了解如何將其解決。您也會了解如何針對網路介面使用有效的安全性規則，以判斷安全性規則為何允許或拒絕流量的原因。

如果您沒有 Azure 訂用帳戶，請在開始前建立免費帳戶。

必要條件

使用您的 Azure 帳戶登入 Azure 入口網站。

在 [建立虛擬機器] 中，輸入或選取 [基本資訊] 索引標籤中的下列值：

設定	值
專案詳細資料
訂用帳戶	選取 Azure 訂閱。
資源群組	選取 [新建] 在 [名稱] 中輸入 myResourceGroup。選取 [確定]。
[執行個體詳細資料]
虛擬機器名稱	輸入 myVM。
區域	選取 [(美國) 美國東部]。
可用性選項	選取 [不需要基礎結構備援]。
安全性類型	保留預設值 [標準]。
映像	選取 [Ubuntu Server 20.04 LTS - x64 Gen2]。
大小	選擇大小或保留預設設定。
系統管理員帳戶
驗證類型	選取 [密碼]。
使用者名稱	輸入使用者名稱。
密碼	輸入密碼。
確認密碼	重新輸入密碼。

在本節中，您會使用網路監看員的 IP 流量驗證功能，來測試虛擬機器之間的網路通訊。

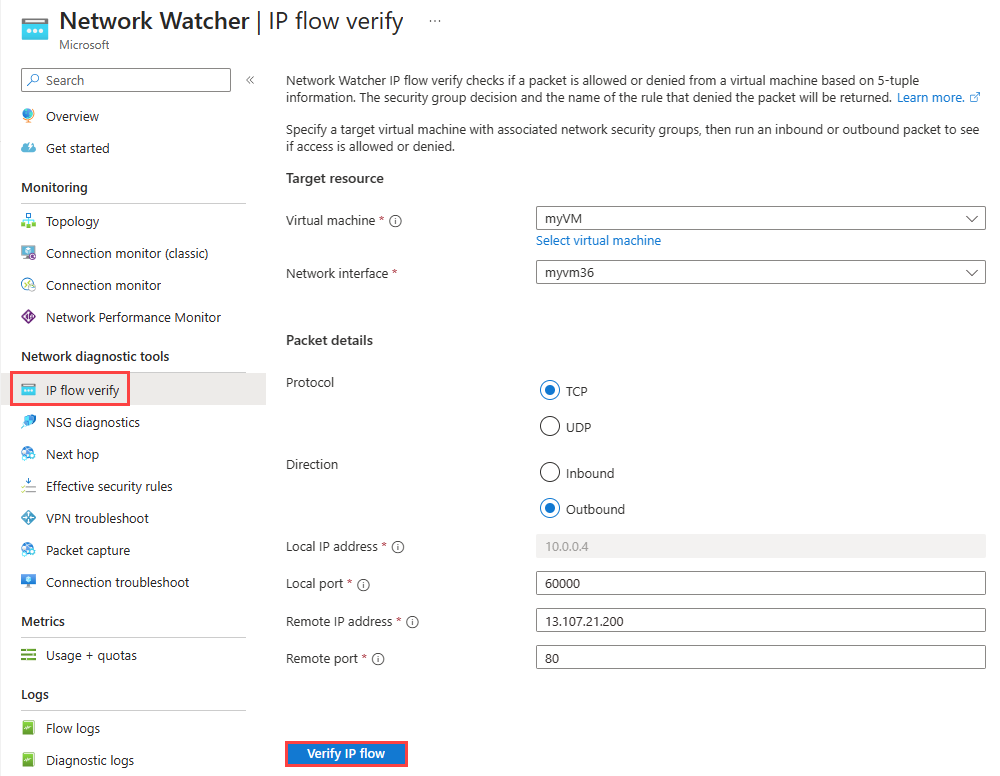

在 [IP 流量驗證] 頁面中，輸入或選取下列值：

設定	值
目標資源
虛擬機器	選取 myVM 虛擬機器。
網路介面	選取 myVM 的網路介面。當您使用 Azure 入口網站來建立虛擬機器時，入口網站會使用虛擬機器的名稱和隨機數位來命名網路介面 (例如 myvm36)。
封包詳細資料
通訊協定	選取 [TCP]。
方向	選取 [輸出]。
本機連接埠	輸入 60000。針對動態或私人連接埠，從網際網路號碼分配局 (簡稱 IANA) 範圍中選擇任意連接埠號碼。
遠端 IP 位址	輸入 13.107.21.200。此 IP 位址是 `www.bing.com` 網站的其中一個 IP 位址。
遠端連接埠	輸入 80

注意

如果您在可供選取的虛擬機器清單中看不到所需的虛擬機器，請確定它正在執行。無法選取已停止的虛擬機器進行 IP 流量驗證測試。

選取 [驗證 IP 流量] 按鈕。

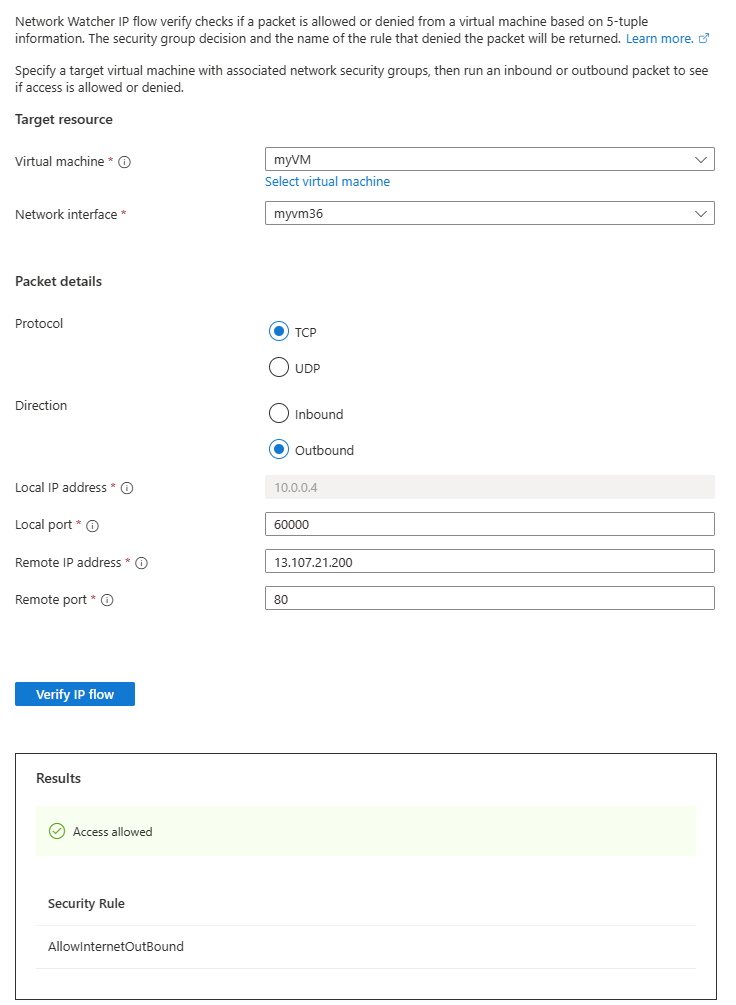

幾秒鐘之後，您可以看到測試結果，表示允許存取 13.107.21.200，原因是預設安全規則為 AllowInternetOutBound。

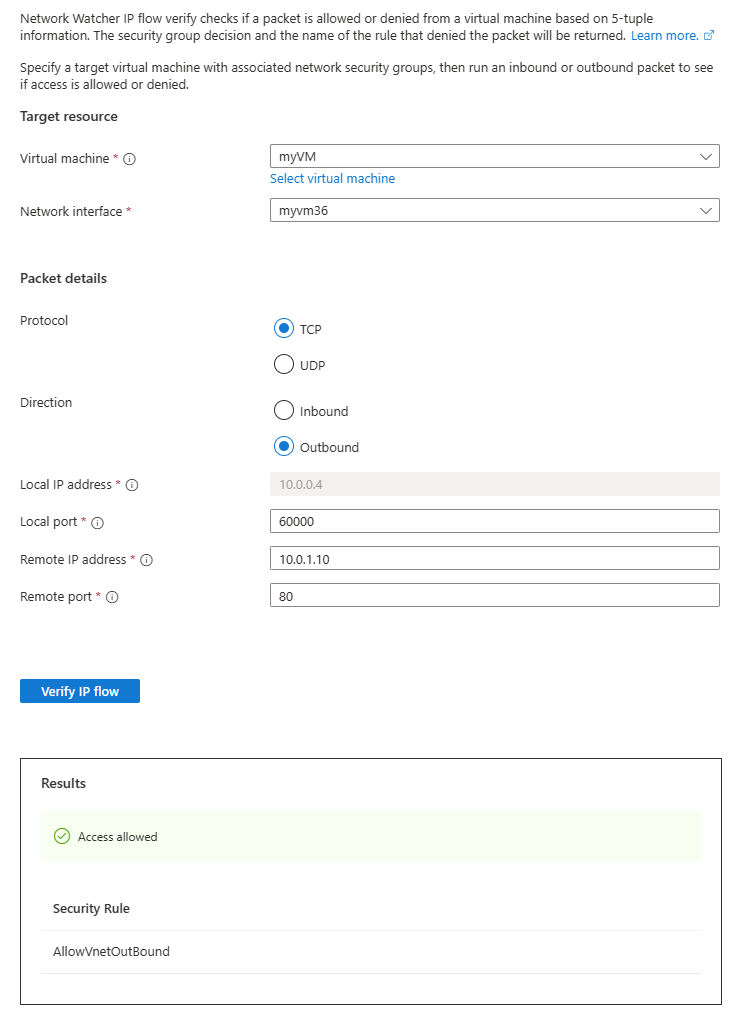

將 [遠端 IP 位址] 變更為 10.0.1.10，這是 myVNet 位址空間中的私人 IP 位址。然後，再次選取 [驗證 IP 流量] 按鈕，以重複測試。第二個測試的結果指出，由於預設安全性規則 AllowVnetOutBound，允許存取 10.0.1.10。

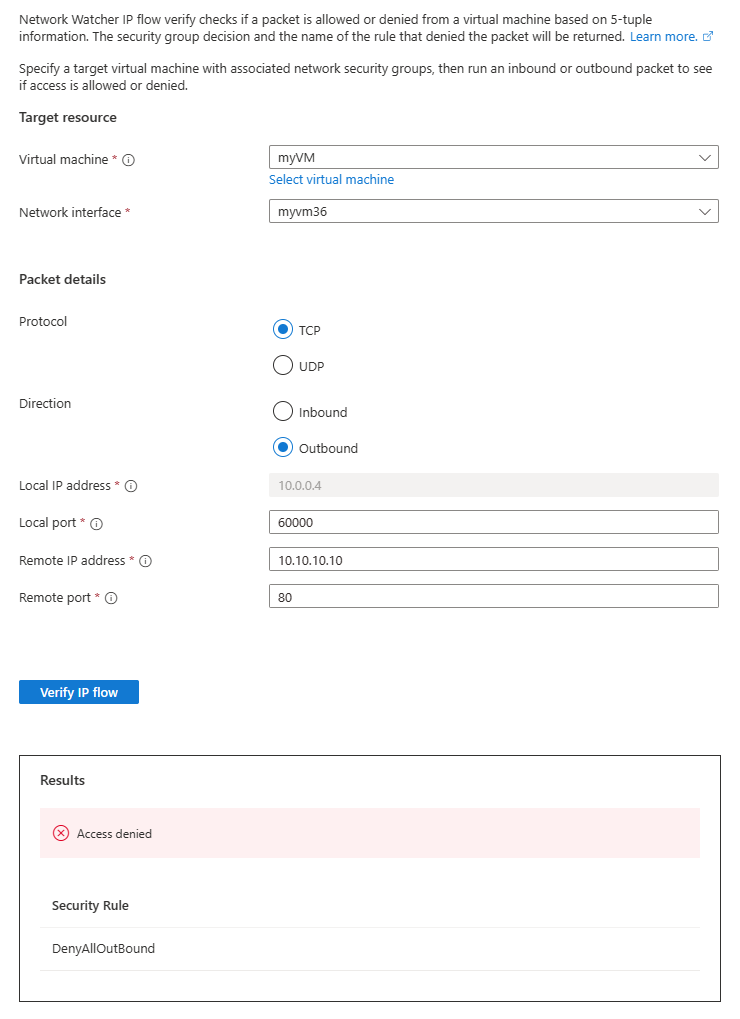

將 [遠端 IP 位址] 變更為 10.10.10.10 並重複測試。第三個測試的結果指出，由於預設安全性規則 DenyAllOutBound，拒絕存取 10.10.10.10。

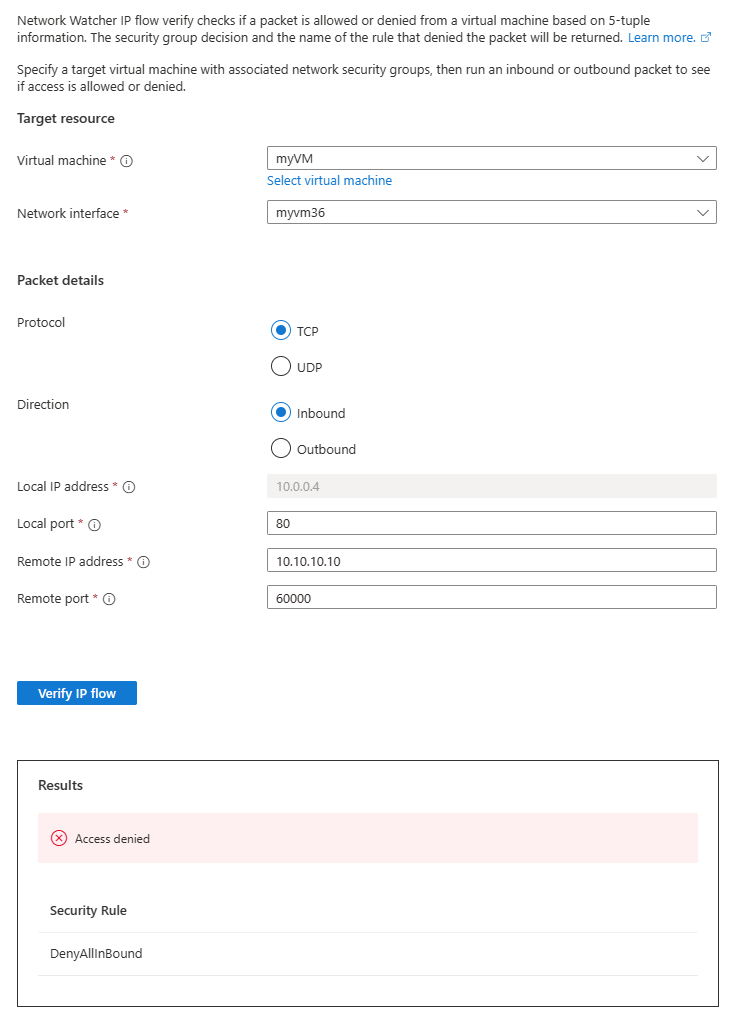

將 [方向] 變更為 [輸入]、[本機連接埠] 變更為 [80]，將 [遠端連接埠] 變更為 [60000]，然後重複測試。第四個測試的結果指出，由於預設安全性規則 DenyAllInBound，拒絕從 10.10.10.10 存取。

若要判斷上一節中的規則為何允許或拒絕通訊，請檢閱 myVM 虛擬機器中網路介面的有效安全性規則。

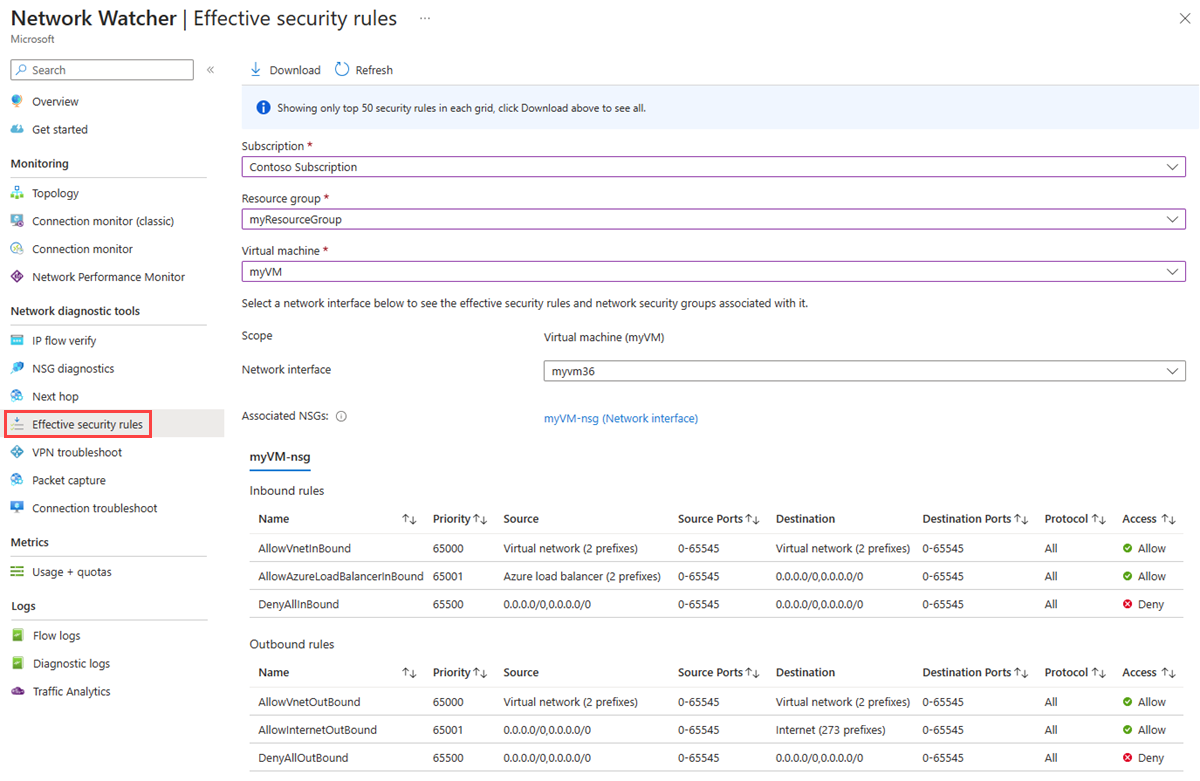

在 [網路監看員] 中的 [網路診斷工具] 底下，選取 [有效安全性規則]。
選取下列資訊：

設定值

訂用帳戶選取 Azure 訂閱。

資源群組選取 myResourceGroup。

虛擬機器選取 [myVM]。

注意

myVM 虛擬機器有一個網路介面，在您選取 myVM 之後，系統會自動選取這個網路介面。如果您的虛擬機器有多個網路介面，請選擇您想要查看其有效安全性規則的網路介面。

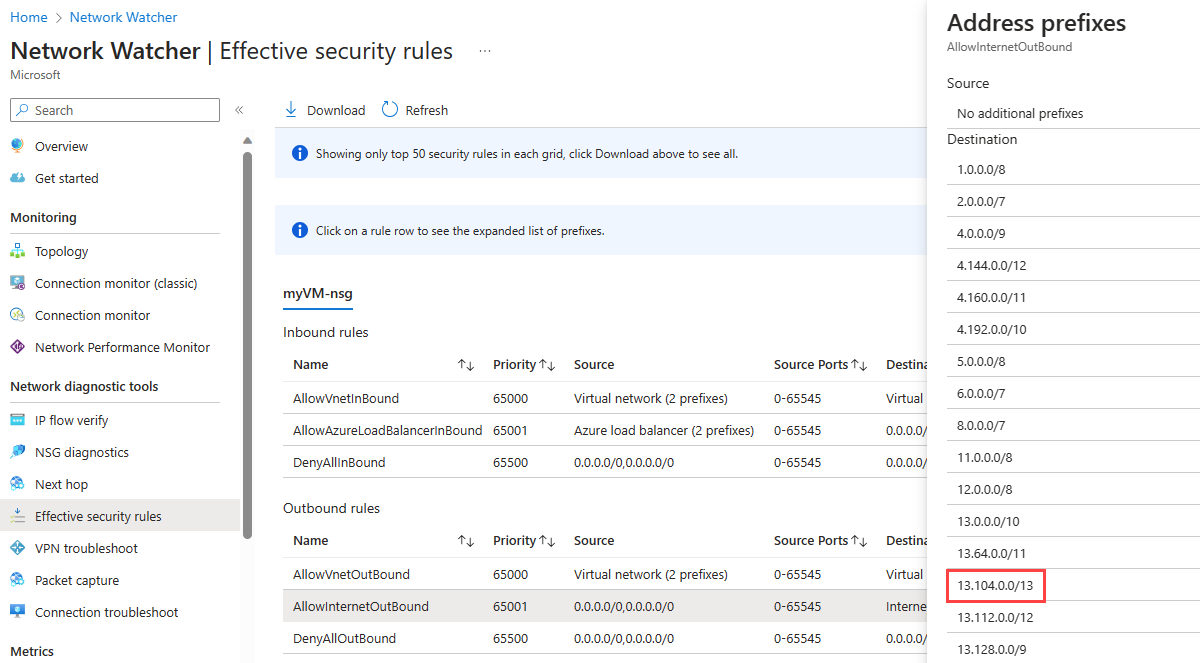

在 [輸出規則] 底下，選取 [AllowInternetOutBound]，以查看此安全性規則下允許的目的地 IP 位址前綴。

您可以看到位址前置詞 13.104.0.0/13 是 AllowInternetOutBound 規則的位址前置詞之一。此前置詞包含 IP 位址 13.107.21.200，即您在上一節的步驟 4 中測試過的 IP 位址。

同樣地，您可以檢查其他規則，以查看每個規則下的來源和目的地 IP 位址前置詞。

IP 流量驗證會檢查 Azure 預設以及由使用者設定的安全性規則。如果檢查傳回預期的結果，但仍有網路問題，請確定您的虛擬機器與您正在通訊的端點之間沒有防火牆，而且您虛擬機器中的作業系統沒有拒絕通訊的防火牆。

當不再需要資源群組時，請將資源群組及其包含的所有資源刪除：
