显示实际执行计划

项目
07/08/2024

适用范围：SQL Server Azure SQL 数据库 Azure SQL 托管实例

本文介绍了如何使用 SQL Server Management Studio 生成实际的图形化执行计划。执行 T-SQL 查询或批处理后，将生成实际的执行计划。为此，实际的执行计划包含运行时信息，例如实际的资源使用量度量值和运行时警告（如果有）。生成的执行计划会显示 SQL Server 数据库引擎用于执行查询的实际查询执行计划。

若要使用此功能，用户必须具有相应权限来执行要为其生成图形化执行计划的 Transact-SQL 查询，并且对于查询所引用的所有数据库，用户必须被授予 SHOWPLAN 权限。

注意

若要检索专用 SQL 池（前身为 SQL DW）和 Azure Synapse Analytics 中的专用 SQL 池的实际执行计划，可以使用不同的命令。有关详细信息，请参阅使用 DMV 监视 Azure Synapse Analytics 专用 SQL 池工作负载。

在查询执行中包括其执行计划

在 SQL Server Management Studio 工具栏上，选择“数据库引擎查询”。选择“打开文件”工具栏按钮，再定位到现有查询，也可以打开一个现有查询并显示估计的执行计划。
输入要显示其实际执行计划的查询。
在“查询”菜单中，选择“包括实际的执行计划”或选择“包括实际的执行计划”工具栏按钮。

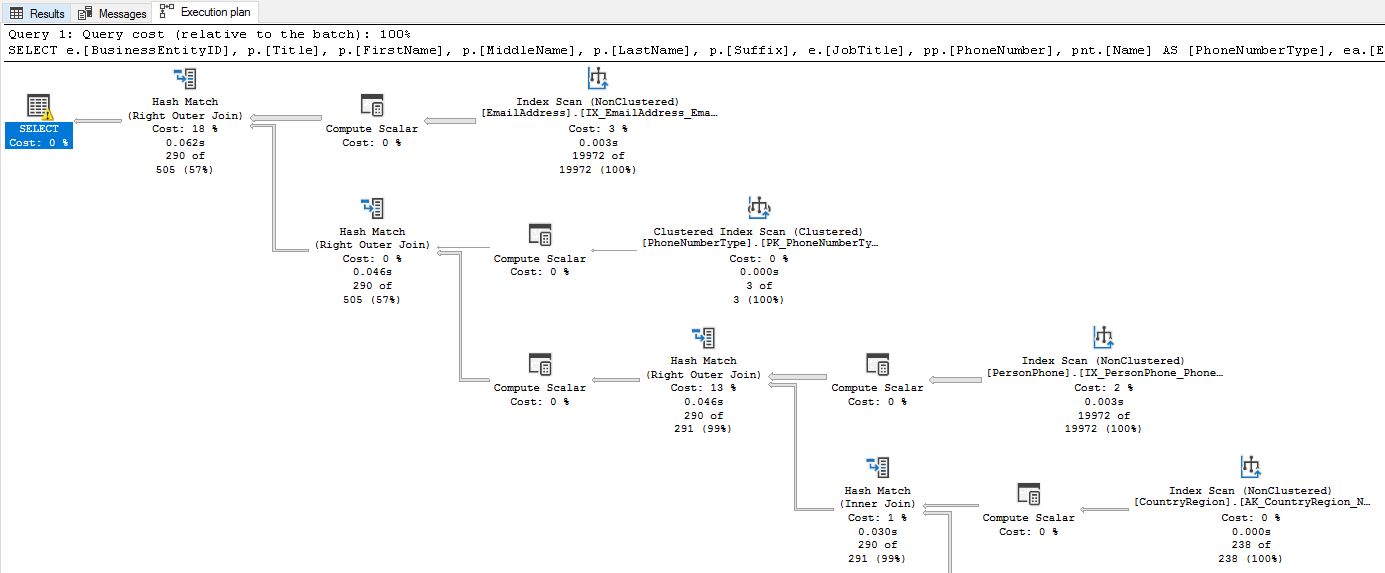

选择“执行”工具栏按钮执行查询。查询优化器使用的计划将显示在结果窗格的 “执行计划” 选项卡中。
将鼠标悬停在逻辑和物理运算符上，通过选择根节点运算符（上图中的 SELECT 节点），在显示的工具提示中查看运算符的描述和属性，包括整个执行计划的属性。

另外，还可以在“属性”窗口中查看运算符属性。如果“属性”不可见，请右键单击一个运算符并选择“属性”。选择要查看其属性的运算符。
可以通过右键单击执行计划并选择“放大”、“缩小”、“自定义显示比例”或“缩放到合适大小”来更改执行计划的显示。 “放大” 和 “缩小” 可以放大或缩小执行计划， “自定义显示比例” 使您可以定义自己需要的显示比例，例如缩放到 80%。 “缩放到合适大小” 会放大执行计划以适应结果窗格。或者，使用 Ctrl 键和鼠标滚轮的组合来激活动态缩放。
若要导航执行计划的显示，请使用垂直和水平滚动条，或选择并按住执行计划的任何空白区域，然后拖动鼠标。或者，在右下角的执行计划窗口中选择并按住加号 (+)，以显示整个执行计划的缩略图。
