部署和配置 Azure 防火墙高级版

Azure 防火墙高级版是新一代防火墙,具备了高度敏感环境和受管制环境所需的功能。 它包括以下功能:

  • TLS 检查 - 解密出站流量、处理数据,然后加密数据并将数据发送到目的地。
  • IDPS - 网络入侵检测和防护系统 (IDPS) 使你可以监视网络活动是否出现恶意活动,记录有关此活动的信息,予以报告,选择性地尝试阻止。
  • URL 筛选 - 将 Azure 防火墙的 FQDN 筛选功能扩展到考虑整个 URL。 例如,www.contoso.com/a/c,而非 www.contoso.com
  • Web 类别 - 管理员可以允许或拒绝用户访问某些类别的网站,例如赌博网站、社交媒体网站等。

有关详细信息,请参阅 Azure 防火墙高级版功能

你可使用模板来部署具有一个中心 VNet (10.0.0.0/16) 和三个子网的测试环境:

  • 辅助角色子网 (10.0.10.0/24)
  • Azure Bastion 子网 (10.0.20.0/24)
  • 防火墙子网 (10.0.100.0/24)

重要

小时定价从部署 Bastion 的时刻开始计算,而无论出站数据使用情况如何。 有关详细信息,请参阅定价SKU。 如果要将 Bastion 部署为教程或测试的一部分,建议在使用完此资源后将其删除。

为简单起见,此测试环境使用了一个中心 VNet。 对于生产环境,具有对等互连 Vnet 的中心辐射型拓扑更为常见。

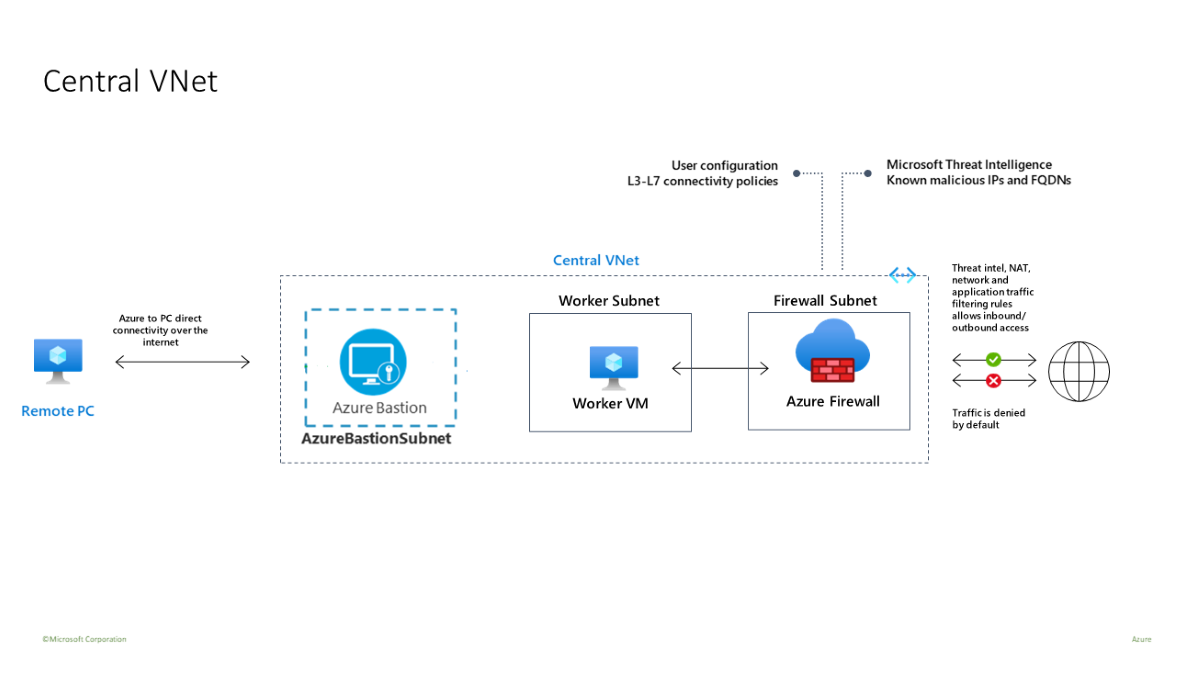

中心 VNet 拓扑图。

辅助角色虚拟机是通过防火墙发送 HTTP/S 请求的客户端。

先决条件

如果没有 Azure 订阅,请在开始之前创建一个免费帐户

部署基础结构

模板将为 Azure 防护墙高级版部署一个完整的测试环境,并对其启用 IDPS、TLS 检查、URL 筛选和 Web 类别:

  • 包含预定义设置的新 Azure 防火墙高级版和防火墙策略,以便轻松验证其核心功能(IDPS、TLS 检查、URL 筛选和 Web 类别)
  • 部署所有依赖项,包括 Key Vault 和托管标识。 在生产环境中,这些资源可能已创建,在同一模板中不需要。
  • 生成自签名根 CA 并将其部署到生成的 Key Vault 上
  • 生成派生的中间 CA 并将其部署到 Windows 测试虚拟机 (WorkerVM) 上
  • 还会部署一个堡垒主机 (BastionHost),可用于连接到 Windows 测试计算机 (WorkerVM)

用于将资源管理器模板部署到 Azure 的按钮。

测试防火墙

现在,可以测试 IDPS、TLS 检查、Web 筛选和 Web 类别。

添加防火墙诊断设置

要收集防火墙日志,需要添加诊断设置以收集防火墙日志。

  1. 选择“DemoFirewall”,并在“监视”下选择“诊断设置”。
  2. 选择“添加诊断设置”。
  3. 对于“诊断设置名称”,请键入“fw-diag”。
  4. 在“日志”下,选择“AzureFirewallApplicationRule”和“AzureFirewallNetworkRule”。
  5. 在“目标详细信息”下选择“发送到 Log Analytics 工作区”。
  6. 选择“保存”。

IDPS 测试

要测试 IDPS,你应该为自己的内部测试 Web 服务器部署适当的服务器证书。 此测试包括向 Web 服务器发送恶意流量,因此不建议对公共 Web 服务器执行此操作。 有关 Azure 防火墙高级版证书要求的详细信息,请参阅 Azure 防火墙高级版证书

可以使用 curl 来控制各种 HTTP 头并模拟恶意流量。

测试用于 HTTP 流量的 IDPS:

  1. 在 WorkerVM 虚拟机上,打开管理员命令提示符窗口。

  2. 在命令提示符处键入以下命令:

    curl -A "HaxerMen" <your web server address>

  3. 你将看到自己的 Web 服务器响应。

  4. 转到 Azure 门户上的防火墙网络规则日志,查找类似以下消息的警报:

    { “msg” : “TCP request from 10.0.100.5:16036 to 10.0.20.10:80. Action: Alert. Rule: 2032081. IDS:
    USER_AGENTS Suspicious User Agent (HaxerMen). Priority: 1. Classification: A Network Tojan was
    detected”}


    注意

    可能需要一段时间日志中才会开始显示数据。 至少等待几分钟,以便日志开始显示数据。

  5. 为签名 2032081 添加签名规则:

    1. 选择“DemoFirewallPolicy”,然后在“设置”下选择“IDPS”。
    2. 选择“签名规则”选项卡。
    3. 在“签名 ID”下,在打开的文本框中键入“2032081”。
    4. 在“模式”下,选择“拒绝”。
    5. 选择“保存”。
    6. 等待部署完成,然后再继续。
  6. 在 WorkerVM 上,再次运行 curl 命令:

    curl -A "HaxerMen" <your web server address>

    由于 HTTP 请求现已被防火墙阻止,因此在连接超时过期后,你将看到以下输出:

    read tcp 10.0.100.5:55734->10.0.20.10:80: read: connection reset by peer

  7. 转到 Azure 门户中的监视日志,查找被阻止的请求的消息。

测试用于 HTTPS 流量的 IDPS

使用 HTTPS(而不是 HTTP)重复这些 curl 测试。 例如:

curl --ssl-no-revoke -A "HaxerMen" <your web server address>

你应会看到与 HTTP 测试相同的结果。

TLS 检查和 URL 筛选

请按照以下步骤测试 TLS 检查和 URL 筛选。

  1. 编辑防火墙策略的应用规则,并向 AllowWeb 规则集合中添加一项名为 AllowURL 的新规则。 配置目标 URL www.nytimes.com/section/world、源 IP 地址 *、目标类型“URL”,选择“TLS 检查”和协议“http、https”。

  2. 部署完成后,在 WorkerVM 上打开浏览器,转到 https://www.nytimes.com/section/world,然后在浏览器中验证 HTML 响应是否按预期方式显示。

  3. 在 Azure 门户中,可以在应用规则监视日志中查看完整 URL:

    显示 URL 的警报消息

有些 HTML 页可能看起来不完整,因为它们引用的是其他已被拒绝的 URL。 要解决此问题,可以采取以下方法:

  • 如果 HTML 页面包含指向其他域的链接,则可以将这些域添加到一个对这些 FQDN 具有允许访问权限的新应用规则。

  • 如果 HTML 页面包含指向子 URL 的链接,则可以修改规则并向 URL 中添加一个星号。 例如:targetURLs=www.nytimes.com/section/world*

    或者,可以向规则中添加一个新 URL。 例如:

    www.nytimes.com/section/world, www.nytimes.com/section/world/*

Web 类别测试

让我们创建一个应用规则,以允许访问体育网站。

  1. 在门户中打开资源组,并选择“DemoFirewallPolicy”。

  2. 选择“应用规则”,然后选择“添加规则集合”。

  3. 对于“名称”键入“GeneralWeb”,“优先级”设为 103,对于“规则集合组”选择“DefaultApplicationRuleCollectionGroup”。

  4. 在“规则”下,对于“名称”键入“AllowSports”,对于“源”选择 ,对于“协议”选择“http、https”,选择“TLS 检查”,对于“目标类型”选择“Web 类别”,对于“目标”选择“体育”*

  5. 选择 添加

    体育 Web 类别

  6. 部署完成后,转到“WorkerVM”,打开 Web 浏览器并浏览到 https://www.nfl.com

    你应会看到 NFL 网页,应用规则日志将显示一个匹配的“Web 类别:体育”规则,并且允许该请求。
