从入站 NAT 规则版本 1 迁移到版本 2

“入站 NAT 规则”用于将流量从负载均衡器前端转发到后端池中的一个或多个实例。 这些规则提供负载均衡器前端 IP 地址与后端实例之间的 1：1 映射。 当前有两个版本的入站 NAT 规则，版本 1 和版本 2。

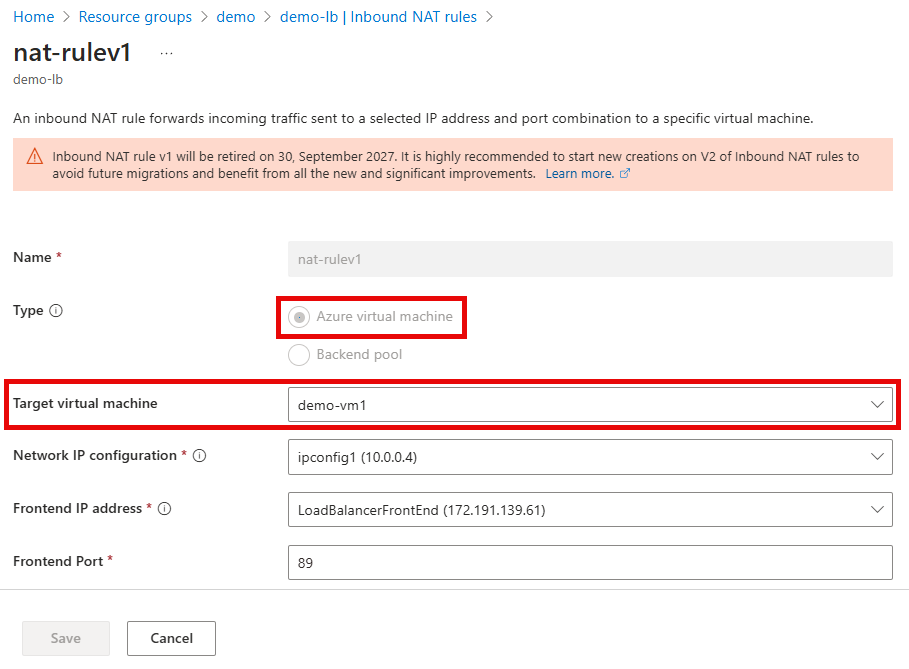

NAT 规则版本 1

版本 1 是将 Azure 负载均衡器前端端口分配给每个后端实例的旧方法。 规则将应用于后端实例的网络接口卡 (NIC)。 对于 Azure 虚拟机规模集实例，当纵向扩展/缩减新实例时，会自动创建/删除入站 NAT 规则。

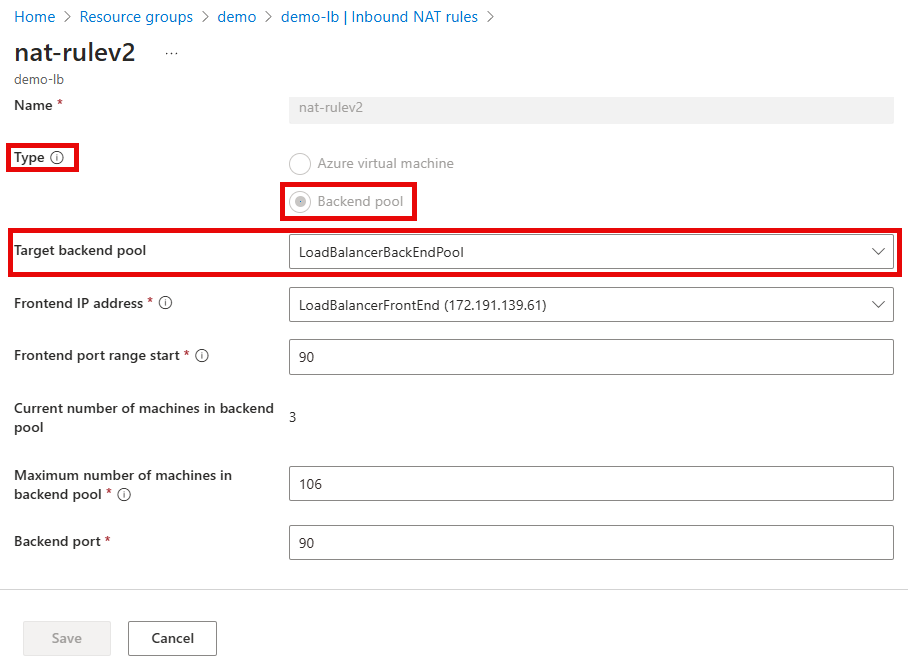

NAT 规则版本 2

入站 NAT 规则的版本 2 提供与版本 1 相同的功能集，并具有额外的优势。

• 简化部署体验和优化更新。
  • 入站 NAT 规则现在面向负载均衡器的后端池，无需再引用虚拟机的 NIC。 以前在版本 1 上，每当入站 NAT 规则发生更改时，都需要更新负载均衡器和虚拟机的 NIC。 版本 2 只需要对负载均衡器的配置进行一次调用，就可以优化更新。
• 轻松检索入站 NAT 规则和后端实例之间的端口映射。
  • 使用旧版产品/服务，若要检索入站 NAT 规则与虚拟机实例之间的端口映射，该规则需要与虚拟机的 NIC 相关联。 版本 2 将规则和后端实例之间的端口映射直接注入到负载均衡器的配置中。

如何知道我使用的是否是入站 NAT 规则版本 1?

要确定你的部署使用的是否是功能版本 1，最简单的方法是检查负载均衡器的配置。 如果填充了配置“InboundNATRule”中的 InboundNATPool 属性或 backendIPConfiguration 属性，则部署使用的是入站 NAT 规则的版本 1。

如何从版本 1 迁移到版本 2?

在迁移之前，请务必查看以下信息：

• 迁移到入站 NAT 规则版本 2 会导致流经 NAT 规则的活动流量停机。 在迁移过程中，流经负载均衡器规则或出站规则的流量不会受到影响。
• 规划后端池中的最大实例数。 由于版本 2 面向负载均衡器的后端池，因此需要为 NAT 规则的前端分配足够数量的端口。
• 每个后端实例都会在新 NAT 规则中配置的端口上公开。
• 无法存在多个具有重叠的端口范围或具有相同的后端端口的 NAT 规则。
• NAT 规则和负载均衡规则不能共享相同的后端端口。

手动迁移

需要执行以下三个步骤才能迁移到入站 NAT 规则的版本 2

1. 删除负载均衡器配置上的入站 NAT 规则版本 1。
2. 删除对虚拟机或虚拟机规模集配置上的 NAT 规则的引用。
   1. 需要更新所有虚拟机规模集实例。
3. 部署入站 NAT 规则的版本 2。

虚拟机

以下步骤用于将虚拟机的入站 NAT 规则从版本 1 迁移到版本 2。

Azure CLI

az network lb inbound-nat-rule delete -g MyResourceGroup --lb-name MyLoadBalancer --name NATruleV1

az network nic ip-config inbound-nat-rule remove -g MyResourceGroup --nic-name MyNic -n MyIpConfig --inbound-nat-rule MyNatRule

az network lb inbound-nat-rule create -g MyResourceGroup --lb-name MyLoadBalancer -n MyNatRule --protocol Tcp --frontend-port-range-start 201 --frontend-port-range-end 500 --backend-port 22

PowerShell

$slb = Get-AzLoadBalancer -Name "MyLoadBalancer" -ResourceGroupName "MyResourceGroup"

Remove-AzLoadBalancerInboundNatRuleConfig -Name "myinboundnatrule" -LoadBalancer $loadbalancer

Set-AzLoadBalancer -LoadBalancer $slb

$nic = Get-AzNetworkInterface -Name "myNIC" -ResourceGroupName "MyResourceGroup"

$nic.IpConfigurations[0].LoadBalancerInboundNatRule  = $null

Set-AzNetworkInterface -NetworkInterface $nic

$slb | Add-AzLoadBalancerInboundNatRuleConfig -Name "NewNatRuleV2" -FrontendIPConfiguration $slb.FrontendIpConfigurations[0] -Protocol "Tcp" -FrontendPortRangeStart 201-FrontendPortRangeEnd 500 -BackendAddressPool $slb.BackendAddressPools[0] -BackendPort 22
$slb | Set-AzLoadBalancer

虚拟机规模集

以下步骤用于将虚拟机规模集的入站 NAT 规则从版本 1 迁移到版本 2。 它假定虚拟机规模集的升级模式设置为“手动”。 有关详细信息，请参阅“Azure 中虚拟机规模集的业务流程模式”。

Azure CLI

az network lb inbound-nat-pool delete  -g MyResourceGroup --lb-name MyLoadBalancer -n MyNatPool

az vmss update -g MyResourceGroup -n MyVMScaleSet --remove virtualMachineProfile.networkProfile.networkInterfaceConfigurations[0].ipConfigurations[0].loadBalancerInboundNatPools

az vmss update-instances --instance-ids '*' --resource-group MyResourceGroup --name MyVMScaleSet

az network lb inbound-nat-rule create -g MyResourceGroup --lb-name MyLoadBalancer -n MyNatRule --protocol Tcp --frontend-port-range-start 201 --frontend-port-range-end 500 --backend-port 22

PowerShell

# Remove the Inbound NAT rule

$slb = Get-AzLoadBalancer -Name "MyLoadBalancer" -ResourceGroupName "MyResourceGroup"

Remove-AzLoadBalancerInboundNatPoolConfig -Name myinboundnatpool -LoadBalancer $slb

Set-AzLoadBalancer -LoadBalancer $slb

# Remove the Inbound NAT pool association

$vmss = Get-AzVmss -ResourceGroupName "MyResourceGroup" -VMScaleSetName "MyVMScaleSet"

$vmss.VirtualMachineProfile.NetworkProfile.NetworkInterfaceConfigurations[0].IpConfigurations[0].loadBalancerInboundNatPools = $null

# Upgrade all instances in the VMSS

Update-AzVmssInstance -ResourceGroupName $resourceGroupName -VMScaleSetName $vmssName -InstanceId "*"

$slb | Add-AzLoadBalancerInboundNatRuleConfig -Name "NewNatRuleV2" -FrontendIPConfiguration $slb.FrontendIpConfigurations[0] -Protocol "Tcp" -FrontendPortRangeStart 201-FrontendPortRangeEnd 500 -BackendAddressPool $slb.BackendAddressPools[0] -BackendPort 22
$slb | Set-AzLoadBalancer


使用虚拟机规模集的自动化脚本进行迁移

先决条件

在开始迁移过程之前，请确保满足以下先决条件：

• 若要将负载均衡器的 NAT 池迁移到 NAT 规则，负载均衡器 SKU 必须为“标准”。 若要自动执行此升级过程，请参阅使用 PowerShell 将基本负载均衡器升级到标准版中提供的步骤。
• 与目标负载均衡器关联的虚拟机规模集必须使用“手动”或“自动”升级策略，不支持“滚动”升级策略。 有关详细信息，请参阅“虚拟机规模集升级策略”。
• 安装最新版本的 PowerShell。
• 安装 Azure PowerShell 模块。

安装 AzureLoadBalancerNATPoolMigration 模块

使用以下命令之一从 PowerShell 库安装 AzureLoadBalancerNATPoolMigration 模块：

# Install the AzureLoadBalancerNATPoolMigration module

Install-Module -Name AzureLoadBalancerNATPoolMigration -Scope CurrentUser -Repository PSGallery -Force

将 NAT 池升级到 NAT 规则

安装 azureLoadBalancerNATPoolMigration 模块后，采取以下步骤将 NAT 池升级到 NAT 规则：

1. 使用 Connect-AzAccount 连接到 Azure。

2. 收集 NAT 规则升级的目标负载均衡器名称及其资源群名称。

3. 使用资源名称运行迁移命令，替换 <loadBalancerResourceGroupName> 和 <loadBalancerName> 的占位符：

   # Run the migration command

   Start-AzNATPoolMigration -ResourceGroupName <loadBalancerResourceGroupName> -LoadBalancerName <loadBalancerName>
