StorSimple 8000 系列：混合云存储解决方案

项目
03/23/2023

注意

所需操作：StorSimple 数据管理器、StorSimple 设备管理器、StorSimple 1200 和 StorSimple 8000 已终止支持。 2019 年在 Microsoft 生命周期策略和 Azure 通信页面上发布了终止支持详细信息。其他通知也通过电子邮件发送，并张贴在 Azure 门户和 StorSimple 文档站点上。要获得更多详细信息，请联系 Microsoft 支持部门。

概述

欢迎使用 Microsoft Azure StorSimple，它是集成的存储解决方案，用于管理本地设备与 Microsoft Azure 云存储之间的存储任务。 StorSimple 是一种经济高效、易于管理的存储区域网络 (SAN) 解决方案，可以消除与企业存储和数据保护相关的很多问题和开支。它使用专有的 StorSimple 8000 系列设备，与云服务集成，并提供一套管理工具用于无缝查看包括云存储在内的所有企业存储。 Microsoft Azure 网站上发布的 StorSimple 部署信息仅适用于 StorSimple 8000 系列设备。

StorSimple 使用存储分层管理各种存储介质中存储的数据。当前工作集本地存储在固态硬盘 (SSD) 上。不经常使用的数据存储在硬盘驱动器 (HDD) 上，存档数据将推送到云。此外，StorSimple 使用删除重复和压缩来减少数据占用的存储量。有关详细信息，请转到删除重复和压缩。有关其他关键术语和 StorSimple 8000 系列文档中所使用概念的定义，请转到本文末尾的 StorSimple 术语。

除存储管理外，通过 StorSimple 数据保护功能，也可以创建按需备份和计划备份，并将它们存储在本地或云中。以增量快照形式进行备份意味着可快速创建和还原这些备份。在灾难恢复方案中，云快照可能非常重要，因为它们替换辅助存储系统（如磁带备份），并且允许将数据还原到数据中心或其他站点上（如有必要）。

为什么使用 StorSimple？

下表介绍了 Microsoft Azure StorSimple 提供的某些主要优势。

功能	好处
透明集成	使用 iSCSI 协议以不可见的方式链接数据存储设施。存储在云中、数据中心或远程服务器上的数据看起来好像存储在一个位置。
降低存储成本	分配足够的本地存储或云存储以满足当前需求，仅在必要时才扩展云存储。它可以通过消除相同数据的冗余版本（删除重复）和使用压缩，进一步降低存储需求和开支。
简化存储管理	提供了系统管理工具，用于配置和管理存储在本地、远程服务器或云中的数据。此外，还可以从 Microsoft 管理控制台 (MMC) 管理单元管理备份和还原功能。
改进灾难恢复和合规性	不需要过长的恢复时间。相反，它会在需要时还原数据，以使正常操作可以继续进行，并最大程度地减少中断时间。此外，可以配置策略以指定备份计划和数据保留期。
数据移动性	上传到 Microsoft Azure 云服务的数据可从其他站点访问，以便进行恢复和迁移。此外，可以使用 StorSimple 来配置在 Microsoft Azure 中运行的虚拟机 (VM) 上的 StorSimple 云设备。然后，VM 可使用虚拟设备来访问存储的数据，以便进行测试或恢复。
业务连续性	允许 StorSimple 5000-7000 系列用户将他们的数据迁移到 StorSimple 8000 系列设备。
在 Azure 政府门户中的可用性	可在 Azure 政府门户中使用 StorSimple。有关详细信息，请参阅在政府门户中部署本地 StorSimple 设备。
数据保护和可用性	除了本地冗余存储 (LRS) 和异地冗余存储 (GRS)，StorSimple 8000 系列还支持区域冗余存储 (ZRS)。请参阅这篇有关 Azure 存储冗余选项的文章，了解 ZRS 的详细信息。
对关键应用程序的支持	使用 StorSimple 可将相应的卷标识为本地固定卷，从而确保不会将关键应用程序所需的数据分层到云中。本地固定卷不受云延迟或连接问题影响。有关本地固定卷的详细信息，请参阅使用 StorSimple 设备管理器服务管理卷。
低延迟和高性能	可以创建充分利用 Azure 高级存储的高性能和低延迟的云设备。有关 StorSimple 高级云设备的详细信息，请参阅在 Azure 中部署和管理 StorSimple 云设备。

StorSimple 组件

Microsoft Azure StorSimple 解决方案包括以下组件：

Microsoft Azure StorSimple 设备 – 是一个本地混合存储阵列，包含 SSD 和 HDD，还具有冗余控制器和自动故障转移功能。控制器管理存储分层，将当前使用的数据（也就是热数据）放置在本地存储中（在设备或本地服务器上），同时将使用频率较低的数据移动到云。
StorSimple 云设备 - 也称为 StorSimple 虚拟设备。 StorSimple 设备的软件版本，可复制物理混合存储设备的体系结构和大部分功能。 StorSimple 云设备在 Azure 虚拟机中的单个节点上运行。 Update 2 及更高版本中提供了高级虚拟设备，可充分利用 Azure 高级存储性能。
StorSimple 设备管理器服务 – Azure 门户的扩展，可用于从单个 Web 界面管理 StorSimple 设备或 StorSimple 云设备。可以使用 StorSimple 设备管理器服务来创建和管理服务、查看和管理设备、查看警报、管理卷以及查看和管理备份策略和备份目录。
Windows PowerShell for StorSimple – 一个命令行接口，可用于管理 StorSimple 设备。 Windows PowerShell for StorSimple 具有多种功能，让你能够注册 StorSimple 设备、配置设备上的网络接口、安装特定类型的更新、通过访问支持会话为设备排除故障，以及更改设备状态。可以通过连接到串行控制台或通过使用 Windows PowerShell 远程处理来访问用于 StorSimple 的 Windows PowerShell。
Azure PowerShell StorSimple cmdlet - Windows PowerShell cmdlet 的一个集合，使你能够自动从命令行执行服务级别和迁移任务。有关适用于 StorSimple 的 Azure Powershell cmdlet 的详细信息，请转到 cmdlet 参考。
StorSimple Snapshot Manager – 一个 MMC 管理单元，它使用卷组和 Windows 卷影复制服务来生成应用程序一致性备份。此外，还可以使用 StorSimple 快照管理器来创建备份计划，并克隆或还原卷。
StorSimple Adapter for SharePoint – 一种工具，可将 Microsoft Azure StorSimple 存储和数据保护透明地扩展到 SharePoint 服务器场，同时让用户能够从 SharePoint 中心管理门户查看和管理 StorSimple 存储。

下图提供了 Microsoft Azure StorSimple 体系结构和组件的高级视图。

StorSimple 体系结构

以下各节更详细地介绍了其中的每个组件，并解释该解决方案如何排列数据、分配存储并促进存储管理和数据保护。最后一节提供了一些重要术语的定义和与 StorSimple 组件及其管理相关的概念。

StorSimple 设备

Microsoft Azure StorSimple 设备是提供主存储和其上所存储数据的 iSCSI 访问权限的本地混合存储阵列。它管理与云存储的通信，并有助于确保 Microsoft Azure StorSimple 解决方案中存储的所有数据的安全性和机密性。

StorSimple 设备包括 SSD 和硬盘驱动器 (HDD)，并且支持群集和自动故障转移。它包含一个共享处理器、一个共享存储和两个镜像控制器。每个控制器都提供以下内容：

与主机计算机的连接
最多六个用于连接到局域网 (LAN) 的网络端口
硬件监视
非易失性随机存取内存 (NVRAM)，即使断电也可保留信息
群集感知更新，能够管理故障转移群集中各服务器的软件更新，以便更新对服务可用性影响最小或没有影响
群集服务，与后端群集的运行方式类似，可提供高可用性并将 HDD 或 SSD 出现故障或脱机时可能产生的负面影响降至最低

在任一时间点，只有一个控制器处于活动状态。如果活动控制器出现故障，第二个控制器会自动变为活动状态。

有关详细信息，请转到 StorSimple 硬件组件和状态。

StorSimple 云设备

可使用 StorSimple 创建一个云设备，以复制物理混合存储设备的体系结构和功能。 StorSimple 云设备（也称为 StorSimple 虚拟设备）在 Azure 虚拟机中的单个节点上运行。（只能在 Azure 虚拟机上创建云设备。不能在 StorSimple 设备或本地服务器上创建虚拟设备。）

云设备具有以下功能：

它类似于物理设备，并可向云中的虚拟机提供 iSCSI 接口。
可在云中创建无数云设备，并根据需要将其打开和关闭。
它可以帮助模拟灾难恢复、开发和测试情形下的本地环境，并可帮助从备份中进行项目级检索。

StorSimple 云设备提供两种型号：8010 设备（以前称为 1100 型）和 8020 设备。 8010 设备的最大容量为 30 TB。充分利用 Azure 高级存储的 8020 设备的最大容量为 64 TB。（在本地层中，Azure 高级存储将数据存储在 SSD 上，而标准存储将数据存储在 HDD 上。）必须具有 Azure 高级存储帐户才能使用高级存储。

有关 StorSimple 云设备的详细信息，请转到在 Azure 中部署和管理 StorSimple 云设备。

StorSimple Device Manager 服务

Microsoft Azure StorSimple 提供一个基于 Web 的用户界面（StorSimple 设备管理器服务），可用于集中管理数据中心和云存储。可以使用 StorSimple Device Manager 服务执行以下任务：

配置 StorSimple 设备的系统设置。
配置和管理 StorSimple 设备的安全设置。
配置云凭据和属性。
配置和管理服务器上的卷。
配置卷组。
备份和还原数据。
监视性能。
查看系统设置并确定可能的问题。

可以使用 StorSimple 设备管理器服务执行需要系统停机（例如，更新的初始设置和安装）之外的所有管理任务。

有关详细信息，请转到使用 StorSimple Device Manager 服务管理 StorSimple 设备。

Windows PowerShell for StorSimple

Windows PowerShell for StorSimple 提供一个命令行界面，可以使用该界面创建和管理 Microsoft Azure StorSimple 服务并设置和监视 StorSimple 设备。它是基于 Windows PowerShell 的命令行界面，其中包括用于管理 StorSimple 设备的专用 cmdlet。使用 Windows PowerShell for StorSimple 的功能可以：

注册设备。
配置设备上的网络接口。
安装某些类型的更新。
通过访问支持会话，对设备进行故障排除。
更改设备状态。

可以从串行控制台（位于与设备直接相连的主机计算机上）访问 Windows PowerShell for StorSimple，也可以通过使用 Windows PowerShell 远程处理来远程访问它。某些用于 StorSimple 的 Windows PowerShell 任务（如初始设备注册）只能在串行控制台上完成。

有关详细信息，请转到使用 Windows PowerShell for StorSimple 管理设备。

Azure PowerShell StorSimple cmdlet

Azure PowerShell StorSimple cmdlet 是 Windows PowerShell cmdlet 的一个集合，使你能够自动从命令行执行服务级别和迁移任务。有关适用于 StorSimple 的 Azure Powershell cmdlet 的详细信息，请转到 cmdlet 参考。

StorSimple 快照管理器

StorSimple 快照管理器是 Microsoft 管理控制台 (MMC) 管理单元，可用于创建本地数据和云数据的一致时间点备份副本。该管理单元在基于 Windows Server 的主机上运行。可以使用 StorSimple 快照管理器执行以下操作：

配置、备份和删除卷。
配置卷组以确保备份的数据是应用程序一致的。
管理备份策略，以便按预先确定的计划备份数据并将其存储在指定位置（本地或云中）。
还原卷和单个文件。

将备份捕获为快照，快照仅记录自上一快照创建以来的更改，而且需要的存储空间远远少于完全备份。可以根据需要创建备份计划或进行即时备份。此外，还可以使用 StorSimple 快照管理器建立控制将保存多个少快照的保留策略。如果以后需要从备份还原数据，StorSimple Snapshot Manager 会让你从本地或云快照目录中进行选择。

如果发生灾难或因其他原因需要还原数据，StorSimple Snapshot Manager 可在需要时以增量方式还原数据。数据还原不要求在还原文件、更换设备或将操作移动到另一站点时关闭整个系统。

有关详细信息，请转到什么是 StorSimple Snapshot Manager？

StorSimple Adapter for SharePoint

Microsoft Azure StorSimple 包括 StorSimple Adapter for SharePoint，后者是一个可选组件，用于将 StorSimple 存储和数据保护功能透明扩展到 SharePoint 服务器场。该适配器与远程 Blob 存储 (RBS) 提供程序和 SQL Server RBS 功能兼容，允许将 BLOB 转移到 Microsoft Azure StorSimple 系统所支持的服务器。然后，Microsoft Azure StorSimple 会根据使用情况将 BLOB 数据存储在本地或云中。

StorSimple Adapter for SharePoint 在 SharePoint 管理中心门户内进行管理。因此，SharePoint 管理保持集中方式，而且所有存储看起来都位于 SharePoint 场中。

有关详细信息，请转到 StorSimple Adapter for SharePoint。

存储管理技术

除了专用 StorSimple 设备、虚拟设备和其他组件外，Microsoft Azure StorSimple 还使用以下软件技术提供快速数据访问和减少存储消耗：

自动存储分层
精简设置
删除重复和压缩

自动存储分层

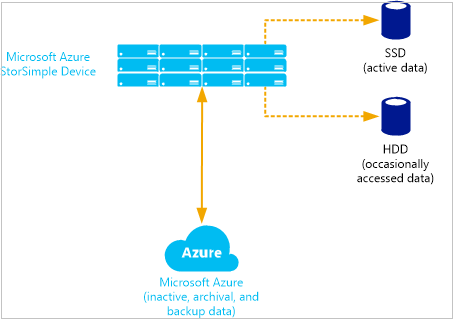

Microsoft Azure StorSimple 根据当前使用情况、年龄以及与其他数据的关系自动将数据排列在各逻辑层中。使用最频繁的数据存储在本地，不太频繁使用的数据和非活动数据则自动迁移到云中。下图说明了这种存储方法。

StorSimple 存储层

为了能够快速访问，StorSimple 将非常频繁使用的数据（热数据）存储在 StorSimple 设备的各个 SSD 上。它将偶尔使用的数据（暖数据）存储在设备的各个 HDD 上，或者数据中心的各个服务器上。它将非活动数据、备份数据或者为存档或合规性目的而保留的数据移到云中。

注意

在 Update 2 或更高版本中，可将某卷指定为本地固定卷，在这种情况下，数据将保留在本地设备上且不会分层到云中。

StorSimple 会随着使用模式的变化调整和重新排列数据及存储分配。例如，随着时间的推移，一些信息可能不太频繁使用。随着使用频率的逐渐减少，它会从 SSD 迁移到 HDD，再迁移到云。如果该数据再次变得频繁使用，它将迁回到存储设备。

存储分层过程如以下所示：

系统管理员设置 Microsoft Azure 云存储帐户。
管理员使用串行控制台和 StorSimple 设备管理器服务（在 Azure 门户中运行）来配置设备和文件服务器，从而创建卷和数据保护策略。本地计算机（如文件服务器）使用 Internet 小型计算机系统接口 (iSCSI) 访问 StorSimple 设备。
最初，StorSimple 将数据存储在设备的快速 SSD 层上。
随着 SSD 层接近容量，StorSimple 对最旧的数据块进行删除重复和压缩操作，并将它们移动到 HDD 层。
随着 HDD 层接近容量，StorSimple 将最旧的数据块进行加密，并将其通过 HTTPS 安全地发送到 Microsoft Azure 存储帐户。
Microsoft Azure 在其数据中心和远程数据中心中创建多个数据副本，确保灾难发生时可以恢复数据。
文件服务器请求存储在云中的数据时，StorSimple 将其无缝地返回，并将副本存储在 StorSimple 设备的 SSD 层。

重要

使用 StorSimple 时，请不要将 blob 转换为存档，即使你的设备趋于淘汰。若要从设备中检索数据，需将 blob 从存档型中解冻并转换为热或冷类型，这会产生巨大的成本。

StorSimple 如何管理云数据

StorSimple 对所有快照中的客户数据和主数据（主机写入的数据）进行删除重复操作。虽然删除重复数据非常有利于存储效率，但它使得“什么在云中”的问题复杂化。分层主数据和快照数据相互重叠。云中的单个数据块可用作分层主数据，并且也可以由多个快照引用。每个云快照可确保在删除该快照之前，所有时间点数据的副本已锁定到云中。

仅当对该数据没有任何引用时，才将该数据从云中删除。例如，如果为 StorSimple 设备中的所有数据创建了云快照，并删除一些主数据，将会看到主数据已立即删除。云数据（包括分层数据和备份）保持不变，因为快照仍在引用云数据。删除云快照（及引用相同数据的任何其他快照）后，云消耗将下降。在删除云数据之前，应检查是否没有快照仍引用该数据。此进程称为垃圾回收，是设备上运行的后台服务。删除云数据并非立即执行，因为垃圾回收服务在删除数据前会检查是否存在对该数据的其他引用。垃圾回收的速度取决于快照总数和总数据量。通常情况下，云数据在不到一周的时间内已清除。

精简设置

精简设置是一项虚拟化技术，可使可用存储看起来超过物理资源。 StorSimple 使用精简设置分配恰好满足当前需求的足够空间，而不是提前保留充足的存储。云存储的弹性性质促进了这一方法的实施，因为 StorSimple 能够增加或减少云存储以满足不断变化的需求。

注意

未对本地固定卷进行精简设置。创建卷时，将分配到仅本地卷的存储器作为一个整体进行设置。

删除重复和压缩

Microsoft Azure StorSimple 使用删除重复和数据压缩功能进一步减少存储需求。

删除重复通过消除存储数据集中的冗余来减少总体存储的数据量。当信息更改时，StorSimple 忽略未更改的数据并且仅捕获更改。此外，StorSimple 还标识并删除不必要的信息，从而减少存储的数据量。

注意

未对本地固定卷上的数据进行删除重复或压缩操作。但对本地固定卷的备份进行了删除重复或压缩操作。

StorSimple 工作负荷摘要

下表列出了受支持的 StorSimple 工作负荷摘要。

场景	工作负荷	支持	限制	版本
协作	文件共享	是		所有版本
协作	分布式文件共享	是		所有版本
协作	SharePoint	是*	仅本地固定卷支持	Update 2 及更高版本
存档	简单文件存档	是		所有版本
虚拟化	虚拟机	是*	仅本地固定卷支持	Update 2 及更高版本
数据库	SQL	是*	仅本地固定卷支持	Update 2 及更高版本
视频监视	视频监视	是*	StorSimple 设备专用于此工作负荷时，支持	Update 2 及更高版本
备份	主目标备份	是*	StorSimple 设备专用于此工作负荷时，支持	Update 3 及更高版本
备份	辅助目标备份	是*	StorSimple 设备专用于此工作负荷时，支持	Update 3 及更高版本

是* - 应该应用解决方案指导原则和限制。

StorSimple 8000 系列设备不支持以下工作负荷。如果部署在 StorSimple，这些工作负荷将产生不支持的配置。

医学成像
Exchange
VDI
Oracle
SAP
大数据
内容分发
从 SCSI 启动

下面是 StorSimple 支持的基础结构组件列表。

场景	工作负荷	支持	限制	版本
常规	Express Route	是		所有版本
常规	DataCore FC	是*	受 DataCore SANsymphony 支持	所有版本
常规	DFSR	是*	仅本地固定卷支持	所有版本
常规	索引	是*	对于分层卷，仅支持元数据索引（非数据）。对于本地固定卷，支持完整索引。	所有版本
常规	防病毒	是*	对于分层卷，仅支持扫描打开和关闭。对于本地固定卷，支持完全扫描。	所有版本
