使用隔离设备在 SUSE 中进行高可用性设置
本文将针对如何使用隔离设备在 SUSE 操作系统上的 HANA 大型实例中设置高可用性 (HA) 进行详细的分步说明。
注意
本指南是成功测试 Microsoft HANA 大型实例环境中的设置的结果。 适用于 HANA 大型实例的 Microsoft 服务管理团队不支持操作系统。 有关操作系统层的故障排除或说明，请联系 SUSE。
Microsoft 服务管理团队确实设置并完全支持隔离设备。 它可以帮助排查隔离设备问题。
先决条件
要使用 SUSE 集群设置高可用性，需要执行以下操作：
- 预配 HANA 大型实例。
- 使用最新补丁安装和注册操作系统。
- 将 HANA 大型实例服务器连接到 SMT 服务器以获取补丁和包。
- 设置网络时间协议（NTP 时间服务器）。
- 阅读并了解有关 HA 设置的最新 SUSE 文档。
设置详细信息
本指南使用以下设置：
- 操作系统：适用于 SAP 的 SLES 12 SP1
- HANA 大型实例：2xS192（4 个套接字，2 TB）
- HANA 版本：HANA 2.0 SP1
- 服务器名：sapprdhdb95 (node1) 和 sapprdhdb96 (node2)
- 隔离设备：基于 iSCSI
- HANA 大型实例节点之一上的 NTP
在使用 HANA 系统复制设置 HANA 大型实例时，可请求 Microsoft 服务管理团队设置隔离设备。 在预配时执行此操作。
如果你是已预配 HANA 大型实例的现有客户，则仍可以设置隔离设备。 以服务申请表 (SRF) 的形式向 Microsoft 服务管理团队提供以下信息。 可通过技术部客户经理或 HANA 大型实例载入的 Microsoft 联系人来获取 SRF。
- 服务器名和服务器 IP 地址（例如，myhanaserver1 和 10.35.0.1）
- 位置（例如，美国东部）
- 客户名称（例如，Microsoft）
- HANA 系统标识符 (SID)（例如，H11）
配置隔离设备后，Microsoft 服务管理团队会提供 SBD 名称和 iSCSI 存储的 IP 地址。 可以使用此信息来配置隔离设置。
按照以下部分中的步骤使用隔离设备设置 HA。
标识 SBD 设备
注意
本部分仅适用于现有客户。 如果你是新客户，Microsoft 服务管理团队会向你提供 SBD 设备名称，因此可以跳过此部分。
将 /etc/iscsi/initiatorname.isci 修改为：
iqn.1996-04.de.suse:01:<Tenant><Location><SID><NodeNumber>Microsoft 服务管理会提供此字符串。 在这两个节点上修改文件。 但每个节点上的节点编号不同。
通过设置
node.session.timeo.replacement_timeout=5和node.startup = automatic来修改 /etc/iscsi/iscsid.conf。 在这两个节点上修改文件。在这两个节点上运行以下发现命令。
iscsiadm -m discovery -t st -p <IP address provided by Service Management>:3260结果显示四个会话。
在这两个节点上运行以下命令以登录到 iSCSI 设备。
iscsiadm -m node -l结果显示四个会话。
使用以下命令运行 rescan-scsi-bus.sh 重新扫描脚本。 此脚本显示为你创建的新磁盘。 在这两个节点上运行该命令。
rescan-scsi-bus.sh结果应显示一个大于零的 LUN 编号（例如，1、2 等）。
要获取设备名，请在这两个节点上运行以下命令。
fdisk –l在结果中，选择大小为 178 MiB 的设备。
初始化 SBD 设备
在这两个节点上使用以下命令初始化 SBD 设备。
sbd -d <SBD Device Name> create
在这两个节点上使用以下命令检查已写入设备的信息。
sbd -d <SBD Device Name> dump
配置 SUSE HA 群集
在这两个节点上使用以下命令检查是否安装了 ha_sles 和 SAPHanaSR-doc 模式。 如果未安装，请先进行安装。
zypper in -t pattern ha_sles zypper in SAPHanaSR SAPHanaSR-doc
使用
ha-cluster-init命令或 yast2 向导设置群集。 本示例中使用的是 yast2 向导。 仅在主节点上执行此步骤。依次转到“yast2”>“高可用性”>“群集” 。
在显示的有关 hawk 包安装的对话框中，选择“取消”，因为已安装 halk2 包。
在显示的有关继续的对话框中，选择“继续”。
预期值为已部署的节点数（在本例中为 2）。 选择“下一页”。
添加节点名，然后选择“添加建议的文件”。
选择“开启 csync2”。
选择“生成预共享密钥”。
在显示的弹出消息中，选择“确定”。
使用 Csync2 中的 IP 地址和预共享密钥执行身份验证。 使用
csync2 -k /etc/csync2/key_hagroup生成密钥文件。在创建文件 key_hagroup 后，将其手动复制到群集的所有成员。 确保将文件从 node1 复制到 node2。 然后，选择“下一步”。
在默认选项中，“启动”为“关闭” 。 将其更改为“打开”，以便在启动时启动 pacemaker 服务。 可以基于设置需求做出选择。
选择“下一步”，完成群集配置。
设置 softdog 监视程序
在这两个节点上将以下行添加到 /etc/init.d/boot.local 。
modprobe softdog
在这两个节点上使用以下命令更新文件 /etc/sysconfig/sbd 。
SBD_DEVICE="<SBD Device Name>"
通过运行以下命令在这两个节点上加载内核模块。
modprobe softdog
使用以下命令确保 softdog 在这两个节点上运行。
lsmod | grep dog
在这两个节点上使用以下命令启动 SBD 设备。
/usr/share/sbd/sbd.sh start
在这两个节点上使用以下命令测试 SBD 守护程序。
sbd -d <SBD Device Name> list在这两个节点上配置后，结果显示两个条目。
向其中一个节点发送以下测试消息。
sbd -d <SBD Device Name> message <node2> <message>在第二个节点 (node2) 上，使用以下命令检查消息状态。
sbd -d <SBD Device Name> list
要采用 SBD 配置，请在这两个节点上更新文件 /etc/sysconfig/sbd，如下所示 。

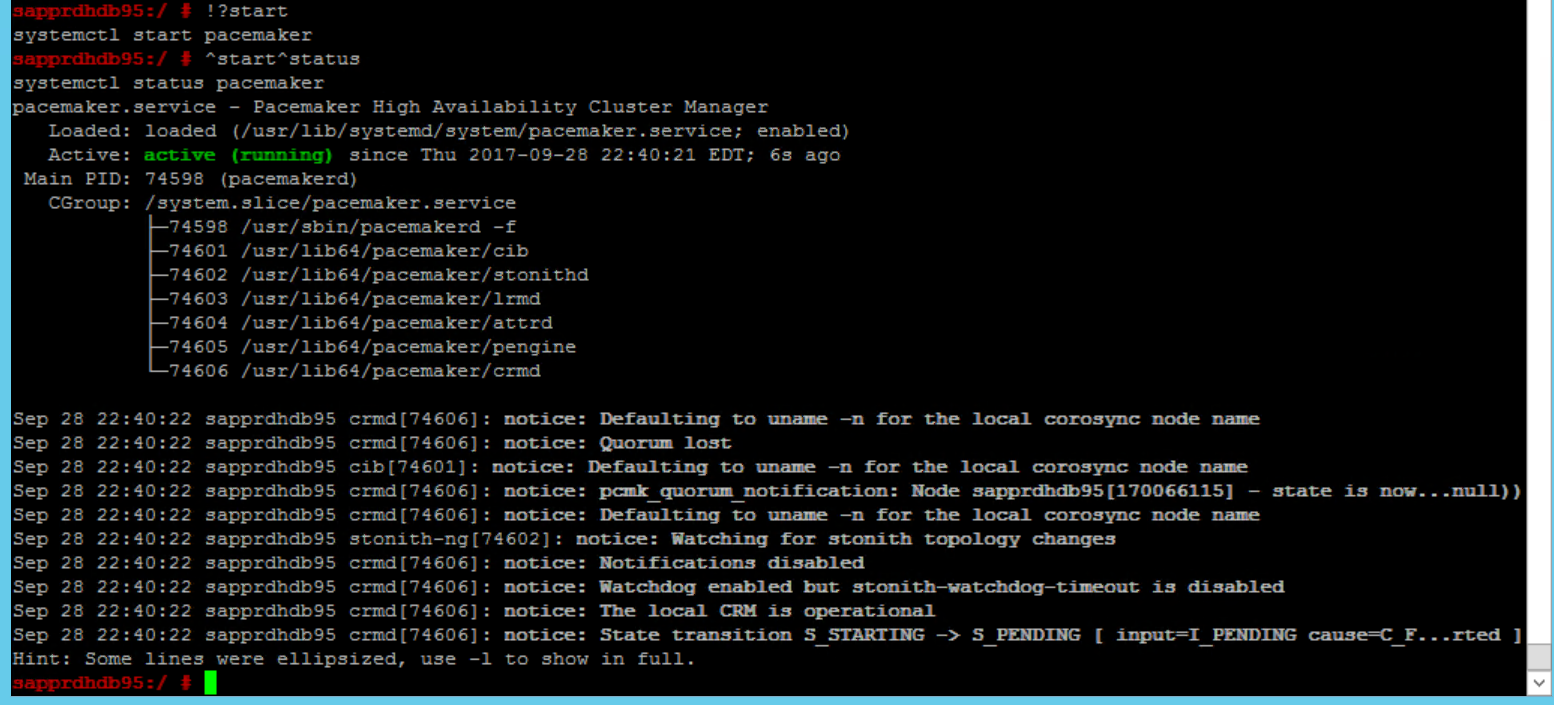

SBD_DEVICE=" <SBD Device Name>" SBD_WATCHDOG="yes" SBD_PACEMAKER="yes" SBD_STARTMODE="clean" SBD_OPTS=""在主节点 (node1) 上使用以下命令启动 pacemaker 服务。
systemctl start pacemaker
如果 pacemaker 服务失败，请参阅本文稍后的场景 5：Pacemaker 服务失败部分。
将节点加入到群集
在 node2 上运行以下命令，让该节点加入群集。
ha-cluster-join
如果在加入群集期间收到错误，请参阅本文稍后的场景 6：Node2 无法加入群集部分。
验证群集
在这两个节点上使用以下命令检查并选择首次启动群集。
systemctl status pacemaker systemctl start pacemaker
运行以下命令，确保这两个节点都处于联机状态。 可以在该群集的任意节点上运行该命令。
crm_mon
还可登录到 hawk 来检查群集状态：
https://\<node IP>:7630。 默认用户为 hacluster，密码为 linux 。 如果需要，可使用passwd命令更改密码。
配置群集属性和资源
本部分将介绍配置群集资源的步骤。 在本示例中设置以下资源。 如果需要，可引用 SUSE HA 指南来配置其余部分。
- 群集启动
- 隔离设备
- 虚拟 IP 地址
仅在主节点上执行配置。
创建群集启动文件，并添加以下文本对其进行配置。
sapprdhdb95:~ # vi crm-bs.txt # enter the following to crm-bs.txt property $id="cib-bootstrap-options" \ no-quorum-policy="ignore" \ stonith-enabled="true" \ stonith-action="reboot" \ stonith-timeout="150s" rsc_defaults $id="rsc-options" \ resource-stickiness="1000" \ migration-threshold="5000" op_defaults $id="op-options" \ timeout="600"使用以下命令将配置添加到群集。
crm configure load update crm-bs.txt
通过添加资源、创建文件和添加文本来配置隔离设备，如下所示。
# vi crm-sbd.txt # enter the following to crm-sbd.txt primitive stonith-sbd stonith:external/sbd \ params pcmk_delay_max="15"使用以下命令将配置添加到群集。
crm configure load update crm-sbd.txt通过创建文件并添加以下文本来添加资源的虚拟 IP 地址。
# vi crm-vip.txt primitive rsc_ip_HA1_HDB10 ocf:heartbeat:IPaddr2 \ operations $id="rsc_ip_HA1_HDB10-operations" \ op monitor interval="10s" timeout="20s" \ params ip="10.35.0.197"使用以下命令将配置添加到群集。
crm configure load update crm-vip.txt使用
crm_mon命令验证资源。结果显示两个资源。
此外，可以在 https://<node IP address>:7630/cib/live/state 检查状态。
测试故障转移过程
要测试故障转移过程，请使用以下命令停止 node1 上的 pacemaker 服务。
Service pacemaker stop资源故障转移到 node2。
停止 node2 上的 pacemaker 服务，资源故障转移到 node1。
以下是故障转移前的状态：

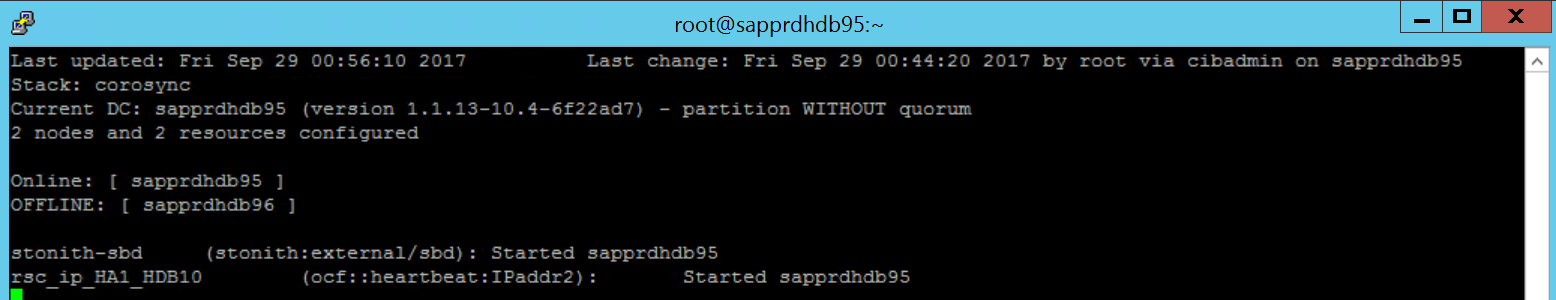

以下是故障转移后的状态：
疑难解答
本部分介绍在设置过程中可能会遇到的失败场景。
情景 1：群集节点未联机
如果在群集管理器中没有任何节点显示为联机，则可以尝试此过程使其联机。
使用以下命令启动 iSCSI 服务。
service iscsid start使用以下命令登录到该 iSCSI 节点。
iscsiadm -m node -l预期输出如下所示：
sapprdhdb45:~ # iscsiadm -m node -l Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.11,3260] (multiple) Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.12,3260] (multiple) Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.22,3260] (multiple) Logging in to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.21,3260] (multiple) Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.11,3260] successful. Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.12,3260] successful. Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.22,3260] successful. Login to [iface: default, target: iqn.1992-08.com.netapp:hanadc11:1:t020, portal: 10.250.22.21,3260] successful.
场景 2：Yast2 不显示图形视图
在本文中，使用 yast2 图形屏幕来设置高可用性群集。 如果 yast2 不随如下所示的图形窗口一起打开，并引发 Qt 错误，请执行以下步骤安装所需的包。 如果正常打开，则可以跳过这些步骤。
以下是 Qt 错误的示例：
以下是预期输出的示例：
必须以用户“root”身份登录，并设置 SMT 以下载并安装包。
转到“yast”>“软件”>“软件管理”>“依赖项”，然后选择“安装建议的包” 。
注意
在这两个节点上执行这些步骤，以便可以从两个节点访问 yast2 图形视图。
以下屏幕截图显示了预期的屏幕。
在“依赖项”下，选择“安装建议的包” 。
查看所做的更改，然后选择“确定”。
包安装继续进行。
选择“下一页”。
当显示“安装成功完成”屏幕时，选择“完成” 。
使用以下命令安装 libqt4 和 libyui-qt 包。
zypper -n install libqt4
zypper -n install libyui-qt
Yast2 现在可以打开图形视图。
场景 3：Yast2 不显示高可用性选项
要在 yast2 控制中心上显示高可用性选项，需要安装其他包。
依次转到“Yast2”>“软件”>“软件管理” 。 然后选择“软件”>“联机更新” 。
选择以下项的模式。 然后选择“接受”。
- SAP HANA 服务器基
- C/C++ 编译器和工具
- 高可用性
- SAP 应用程序服务器基
在已更改的用于解析依赖项的包列表中，选择“继续”。

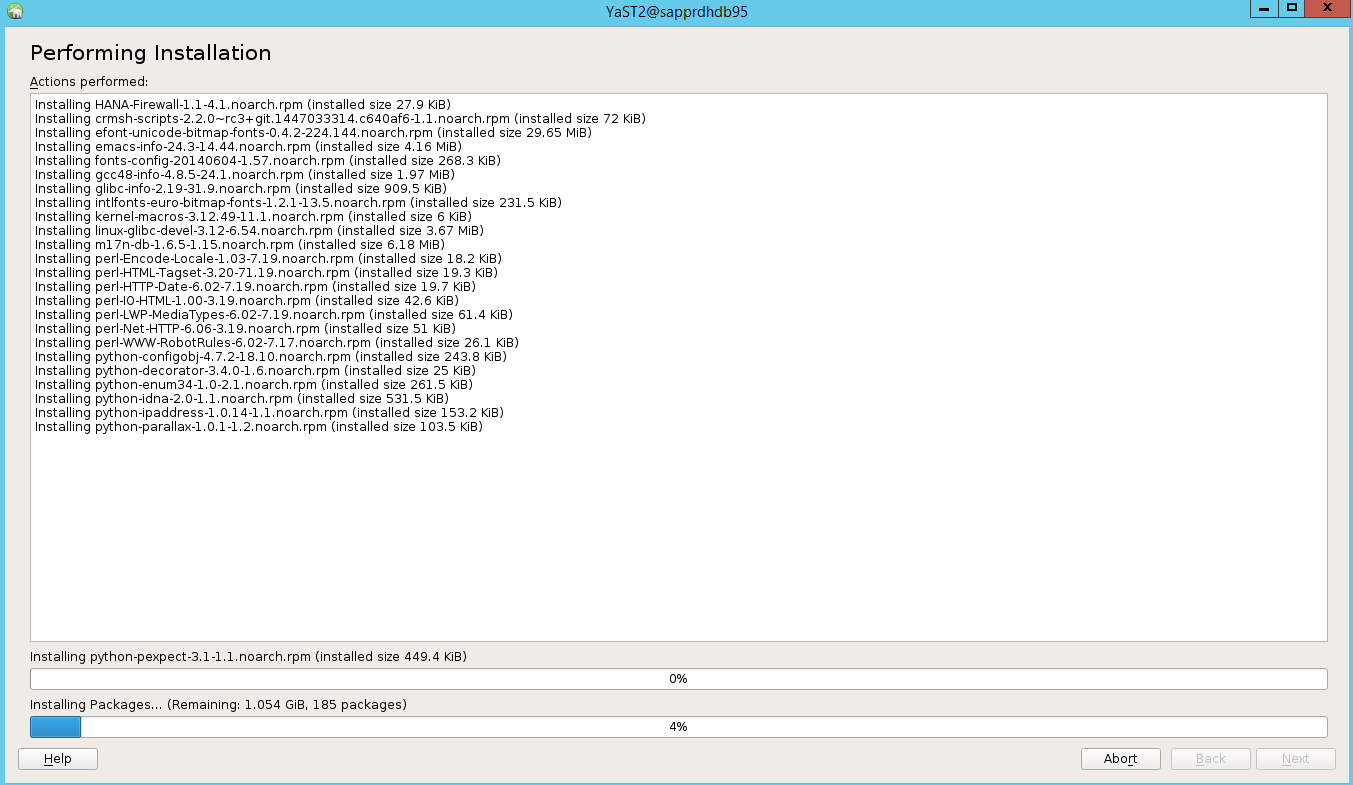

在“正在执行安装”状态页上，选择“下一步” 。
安装完成后，将显示安装报告。 选择“完成”。
情景 4：HANA 安装失败，显示 gcc 程序集错误
如果 HANA 安装失败，可能会收到以下错误。
要修复此问题，请安装 libgcc_sl 和 libstdc++6 库，如以下屏幕截图所示。
情景 5：Pacemaker 服务失败
如果 pacemaker 服务无法启动，则会显示以下信息。
sapprdhdb95:/ # systemctl start pacemaker
A dependency job for pacemaker.service failed. See 'journalctl -xn' for details.
sapprdhdb95:/ # journalctl -xn
-- Logs begin at Thu 2017-09-28 09:28:14 EDT, end at Thu 2017-09-28 21:48:27 EDT. --
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV ] Service engine unloaded: corosync configuration map
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [QB ] withdrawing server sockets
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV ] Service engine unloaded: corosync configuration ser
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [QB ] withdrawing server sockets
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV ] Service engine unloaded: corosync cluster closed pr
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [QB ] withdrawing server sockets
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV ] Service engine unloaded: corosync cluster quorum se
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [SERV ] Service engine unloaded: corosync profile loading s
Sep 28 21:48:27 sapprdhdb95 corosync[68812]: [MAIN ] Corosync Cluster Engine exiting normally
Sep 28 21:48:27 sapprdhdb95 systemd[1]: Dependency failed for Pacemaker High Availability Cluster Manager
-- Subject: Unit pacemaker.service has failed
-- Defined-By: systemd
-- Support: https://lists.freedesktop.org/mailman/listinfo/systemd-devel
--
-- Unit pacemaker.service has failed.
--
-- The result is dependency.
sapprdhdb95:/ # tail -f /var/log/messages
2017-09-28T18:44:29.675814-04:00 sapprdhdb95 corosync[57600]: [QB ] withdrawing server sockets
2017-09-28T18:44:29.676023-04:00 sapprdhdb95 corosync[57600]: [SERV ] Service engine unloaded: corosync cluster closed process group service v1.01
2017-09-28T18:44:29.725885-04:00 sapprdhdb95 corosync[57600]: [QB ] withdrawing server sockets
2017-09-28T18:44:29.726069-04:00 sapprdhdb95 corosync[57600]: [SERV ] Service engine unloaded: corosync cluster quorum service v0.1
2017-09-28T18:44:29.726164-04:00 sapprdhdb95 corosync[57600]: [SERV ] Service engine unloaded: corosync profile loading service
2017-09-28T18:44:29.776349-04:00 sapprdhdb95 corosync[57600]: [MAIN ] Corosync Cluster Engine exiting normally
2017-09-28T18:44:29.778177-04:00 sapprdhdb95 systemd[1]: Dependency failed for Pacemaker High Availability Cluster Manager.
2017-09-28T18:44:40.141030-04:00 sapprdhdb95 systemd[1]: [/usr/lib/systemd/system/fstrim.timer:8] Unknown lvalue 'Persistent' in section 'Timer'
2017-09-28T18:45:01.275038-04:00 sapprdhdb95 cron[57995]: pam_unix(crond:session): session opened for user root by (uid=0)
2017-09-28T18:45:01.308066-04:00 sapprdhdb95 CRON[57995]: pam_unix(crond:session): session closed for user root
要修复此问题，请从文件 /usr/lib/systemd/system/fstrim.timer 中删除以下行：
Persistent=true
场景 6：Node2 无法加入群集
如果通过 ha-cluster-join 命令将 node2 加入到现有群集出现问题，则会显示以下错误。
ERROR: Can’t retrieve SSH keys from <Primary Node>
要修复此问题，请执行以下操作：
在这两个节点上运行以下命令。
ssh-keygen -q -f /root/.ssh/id_rsa -C 'Cluster Internal' -N '' cat /root/.ssh/id_rsa.pub >> /root/.ssh/authorized_keys
确认 node2 已添加到群集。
后续步骤
可以在以下文章中找到有关 SUSE HA 设置的详细信息：
- SAP HANA SR 性能优化方案（SUSE 网站）
- 隔离和隔离设备（SUSE 网站）
- 准备好为 SAP HANA 使用 Pacemaker 群集 – 第 1 部分：基本信息（SAP 博客）
- 准备好为 SAP HANA 使用 Pacemaker 群集 – 第 2 部分：两个节点的故障（SAP 博客）
- OS 备份和还原
