如何为 Azure VPN 网关配置 NAT

本文可帮助你使用 Azure 门户为 Azure VPN 网关配置 NAT(网络地址转换)。

关于 NAT

NAT 定义了在 IP 数据包中将一个 IP 地址转换为另一个 IP 地址的机制。 它通常用于连接具有重叠 IP 地址范围的网络。 连接网络的网关设备上的 NAT 规则或策略指定网络上地址转换的地址映射。

若要详细了解 Azure VPN 网关的 NAT 支持,请参阅关于 NAT 和 Azure VPN 网关

重要

  • 以下 SKU 支持 NAT:VpnGw2~5、VpnGw2AZ~5AZ。

使用入门

本文帮助你在网络连接中配置 NAT,其中的每一部分都是一个基本构建基块。 如果完成所有三个部分,则你构建了如图示 1 所示的拓扑:

关系图 1

显示 NAT 配置和规则的示意图。

先决条件

确保拥有 Azure 订阅。 如果还没有 Azure 订阅,可以激活 MSDN 订户权益或注册获取免费帐户

第 1 部分:创建 VNet 和网关

在本部分中,创建虚拟网络、VPN 网关和本地网关资源,以与图示 1 中所示的资源对应。 要创建这些资源,可以使用站点到站点教程一文中的步骤。 完成本文中的以下部分,但不要创建任何连接。

重要

不要创建任何连接。 如果尝试创建连接资源,则操作会失败,因为 VNet、Branch1 和 Branch2 之间的 IP 地址空间是相同的。 本文将会在稍后创建连接资源。

以下屏幕截图显示了要创建的资源的示例。

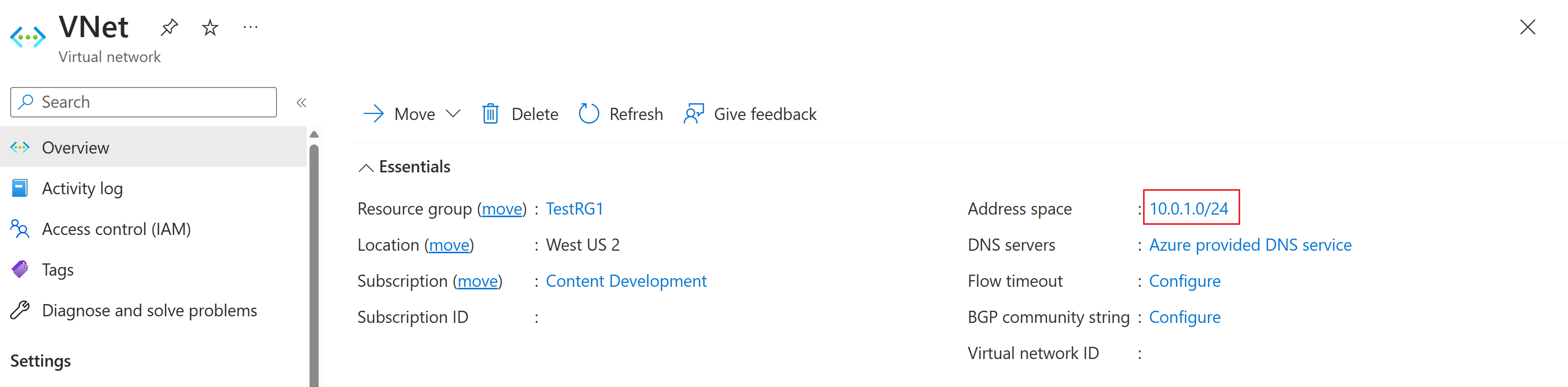

  • VNet

    显示 VNet 地址空间的屏幕截图。

  • VPN 网关

    显示网关的屏幕截图。

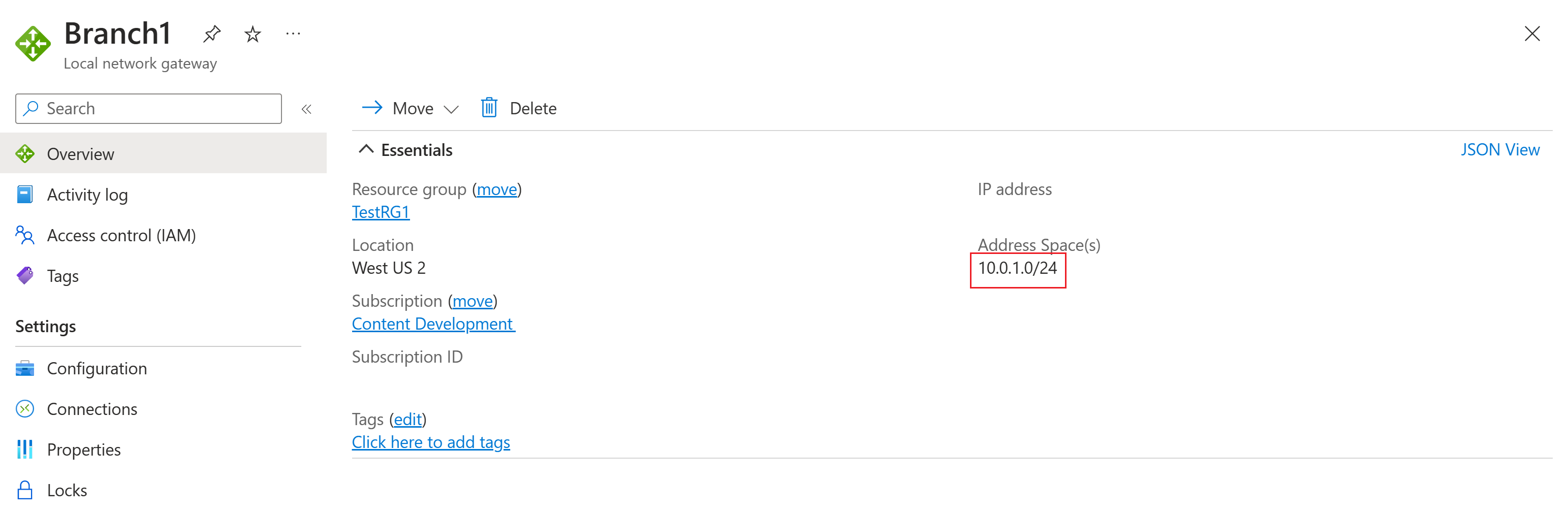

  • Branch1 本地网络网关

    显示 Branch1 本地网络网关的屏幕截图。

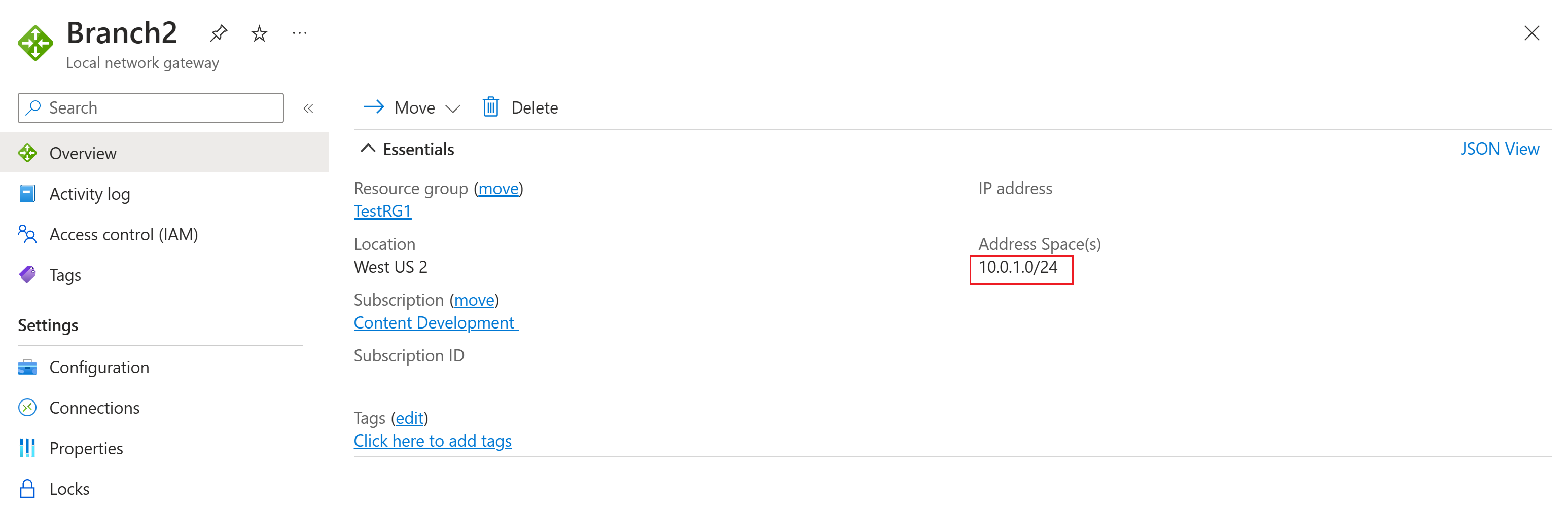

  • Branch2 本地网络网关

    显示 Branch2 本地网络网关的屏幕截图。

第 2 部分:创建 NAT 规则

在创建连接之前,必须在 VPN 网关上创建并保存 NAT 规则。 下表显示了必需的 NAT 规则。 对于拓扑,请参阅图示 1

NAT 规则表

名称 类型 模型 内部 外部 连接
VNet 静态 EgressSNAT 10.0.1.0/24 192.168.1.0/24 两个连接
Branch1 静态 IngressSNAT 10.0.1.0/24 192.168.2.0/24 Branch1 连接
Branch2 静态 IngressSNAT 10.0.1.0/24 192.168.3.0/24 Branch2 连接

使用以下步骤在 VPN 网关上创建所有 NAT 规则。 如果使用的是 BGP,请为“启用 Bgp 路由转换”设置选择“启用”。

  1. 在 Azure 门户中,导航到“虚拟网络网关”资源页,然后在左侧窗格中选择“NAT 规则”。

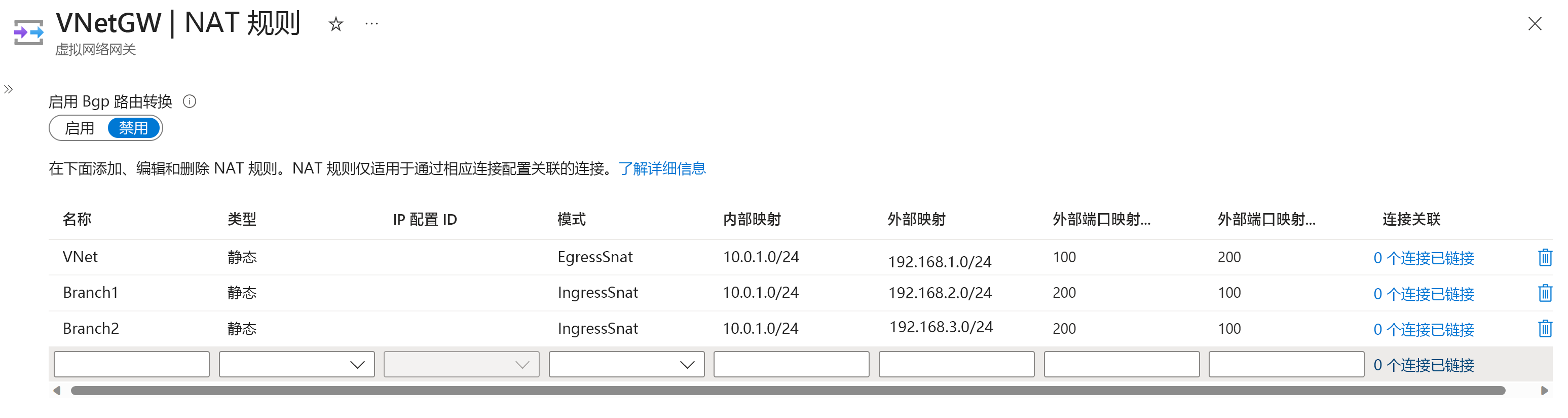

  2. 使用 NAT 规则表,填写值。 如果使用的是 BGP,请为“启用 Bgp 路由转换”设置选择“启用”。

    显示 NAT 规则的屏幕截图。

  3. 单击“保存”将 NAT 规则保存到 VPN 网关资源。 此操作可能最多需要 10 分钟才能完成。

在本部分中,将会创建连接,并在同一步骤中关联 NAT 规则。 请注意,如果先创建连接对象,而不同时链接 NAT 规则,则操作会失败,因为 VNet、Branch1 和 Branch2 之间的 IP 地址空间是相同的。

连接和 NAT 规则是在如图 1 所示的示例拓扑中指定的。

  1. 转到 VPN 网关。

  2. 在“连接”页上,选择“+添加”以打开“添加连接”页。

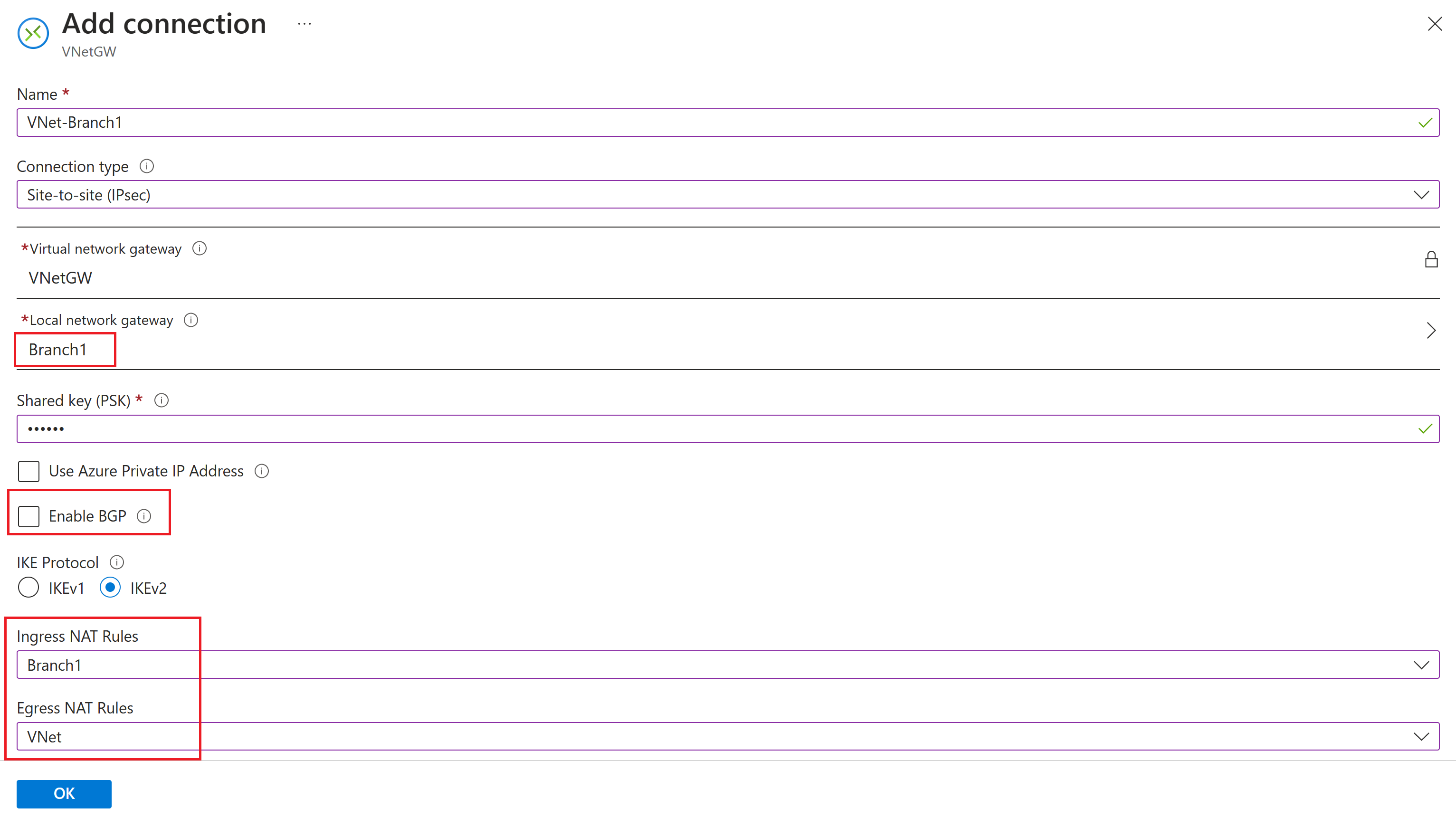

  3. 在“添加连接”页上,填写 VNet-Branch1 连接的值,以指定关联的 NAT 规则,如以下屏幕截图所示。 对于“流入量 NAT 规则”,请选择“Branch1”。 对于“流出量 NAT 规则”,请选择“VNet”。 如果使用的是 BGP,则可以选择“启用 BGP”。

    显示 VNet-Branch1 连接的屏幕截图。

  4. 单击“确定”创建连接。

  5. 重复这些步骤以创建 VNet-Branch2 连接。 对于“流出量 NAT 规则”,选择“Branch2”。 对于“流出量 NAT 规则”,请选择“VNet”。

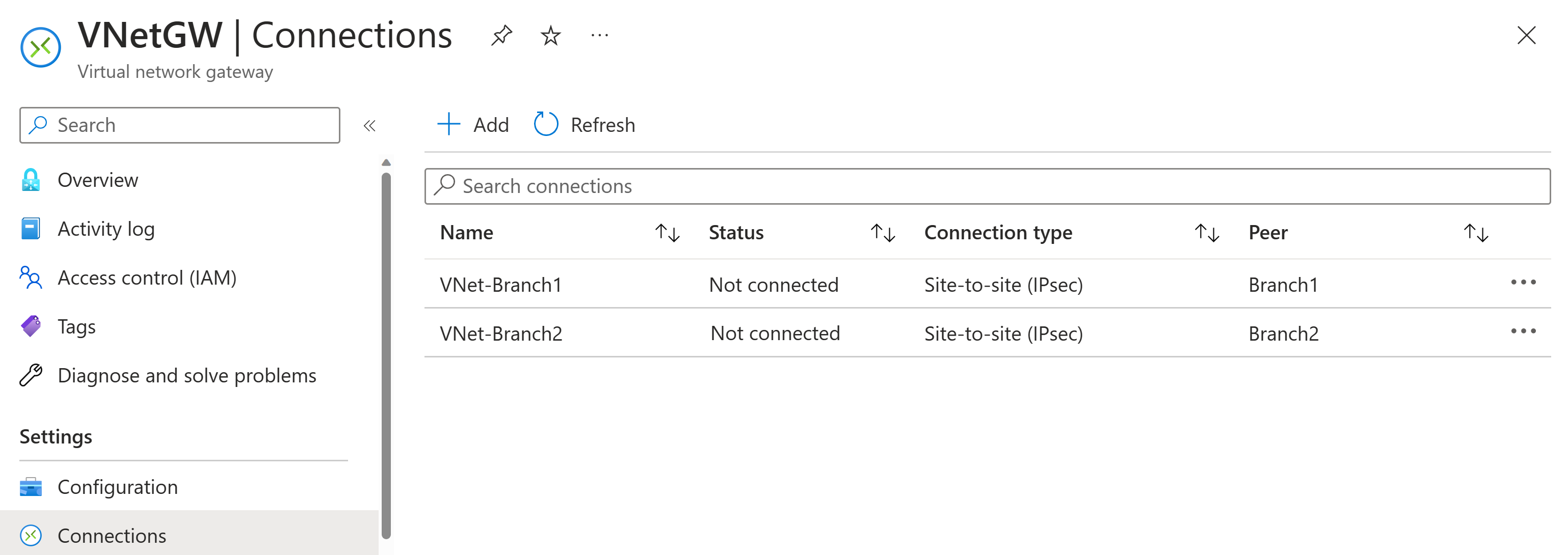

  6. 配置两个连接后,配置的外观应类似于以下屏幕截图。 建立连接后,状态将更改为“已连接”。

    显示所有连接的屏幕截图。

  7. 完成配置后,NAT 规则的外观将类似于以下屏幕截图,并将具有与 图 1 中显示的拓扑相匹配的拓扑。 请注意,该表目前显示了与每个 NAT 规则链接的连接。

    如果要为连接启用 BGP 路由转换,请选择“启用”,然后单击“保存”。

    显示 NAT 规则的屏幕截图。

NAT 限制

重要

NAT 功能有一些约束。

  • 以下 SKU 支持 NAT:VpnGw2~5、VpnGw2AZ~5AZ。
  • 仅 IPsec/IKE 跨界连接支持 NAT。 不支持 VNet 到 VNet 连接或 P2S 连接。
  • 已启用“使用基于策略的流量选择器”的连接不支持 NAT 规则。
  • 动态 NAT 支持的最大外部映射子网大小为 /26。
  • 只能对静态 NAT 类型配置端口映射。 动态 NAT 方案不适用于端口映射。
  • 端口映射目前不能采用范围。 需要输入单个端口。
  • TCP 和 UDP 协议均可使用端口映射。

后续步骤

连接完成后,即可将虚拟机添加到虚拟网络。 请参阅 创建虚拟机 以获取相关步骤。
