事务协议

项目
06/08/2023

Windows Communication Foundation (WCF) 实现 WS-Atomic 事务和 WS-Coordination 协议。

规范/文档	版本	链接
WS-Coordination	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wscoor/ https://docs.oasis-open.org/ws-tx/wscoor/2006/06
WS-AtomicTransaction	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wsat/ https://docs.oasis-open.org/ws-tx/wsat/2006/06

这些协议规范需要在两种级别提供互操作性：在应用程序之间和在事务管理器之间（请参见下图）。规范详细说明两个互操作性级别的消息格式和消息交换。用于应用程序间交换的特定安全性、可靠性和编码与常规应用程序交换一样适用。但是，在事务管理器之间的成功互操作还需要特定绑定的协议，因为它通常不由用户进行配置。

本文介绍 WS-Atomic Transaction (WS-AT) 规范与安全性的组合，并说明用于事务管理器间通信的安全绑定。本文中介绍的方法已经使用 WS-AT 和 WS-Coordination 的其他实现（包括 IBM、IONA、Sun Microsystems 等）成功进行了测试。

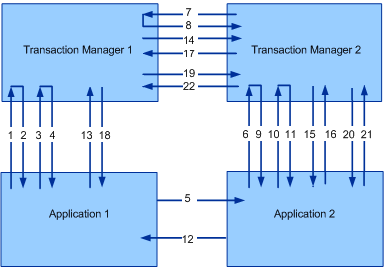

下图描述了两个事务管理器（事务管理器 1 和事务管理器 2）和两个应用程序（应用程序 1 和应用程序 2）之间的互操作性：

Screenshot that shows interaction between transaction managers.

假设一个典型的 WS-Coordination/WS-Atomic Transaction 方案具有一个发起方 (I) 和一个参与者 (P)。发起方和参与者都有事务管理器（分别为 ITM 和 PTM）。两阶段提交在本文中被称为 2PC。

CreateCoordinationContext
CreateCoordinationContextResponse
注册（完成）
RegisterResponse
应用程序消息
使用上下文的 CreateCoordinationContext
注册（持久）
RegisterResponse
CreateCoordinationContextResponse
注册（持久）
RegisterResponse
应用程序消息响应
提交（完成）
准备 (2PC)
准备 (2PC)
已准备 (2PC)
已准备 (2PC)
已提交（完成）
提交 (2PC)
提交 (2PC)
已提交 (2PC)
已提交 (2PC)

图和表从安全性的角度演示了四种消息类：

激活消息（CreateCoordinationContext 和 CreateCoordinationContextResponse）。
注册消息（Register 和 RegisterResponse）
协议消息（Prepare、Rollback、Commit、Aborted 等）。
应用程序消息。

前三种消息类可视为事务管理器消息，本主题后面的“应用程序消息交换”将说明它们的绑定配置。第四种消息类是应用程序间消息，本主题后面的“消息示例”一节将对它进行说明。本节说明 WCF 对这些类中每个类使用的协议绑定。

本文档中使用以下 XML 命名空间和关联的前缀。

前缀	版本	命名空间 URI
s11		https://schemas.xmlsoap.org/soap/envelope/
wsa	Pre-1.0 1.0	`https://www.w3.org/2004/08/addressing` https://www.w3.org/2005/08/addressing/
wscoor	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wscoor/ https://docs.oasis-open.org/ws-tx/wscoor/2006/06
wsat	1.0 1.1	https://schemas.xmlsoap.org/ws/2004/10/wsat/ https://docs.oasis-open.org/ws-tx/wsat/2006/06
t	Pre-1.3 1.3	https://schemas.xmlsoap.org/ws/2005/02/trust/ https://docs.oasis-open.org/ws-sx/ws-trust/200512
o		https://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd
xsd		https://www.w3.org/2001/XMLSchema

事务管理器绑定

R1001：参与 WS-AT 1.1 传输的事务管理器必须对 WS-Atomic Transaction 和 WS-Coordination 消息交换使用 SOAP 1.0 和 WS-Addressing 2004/08。

R1002：参与 WS-AT 1.1 传输的事务管理器必须对 WS-Atomic Transaction 和 WS-Coordination 消息交换使用 SOAP 1.1 和 WS-Addressing 2005/08。

应用程序消息并不限于这些绑定，将在后面进行说明。

事务管理器 HTTPS 绑定

事务管理器 HTTPS 绑定仅依赖于传输安全以在事务树中的每个发送方-接收方对之间实现安全性和建立信任。

HTTPS 传输配置

X.509 证书用于建立事务管理器标识。要求对客户端/服务器进行身份验证，客户端/服务器授权作为实现详细信息保留：

R1111：通过网络提供的 X.509 证书必须具有与发起方计算机的完全限定域名 (FQDN) 匹配的主题名称。
B1112：DNS 必须在系统中每个发送方-接收方对之间都有效，才能使 X.509 主题名称检查成功。

激活和注册绑定配置

WCF 要求具有通过 HTTPS 关联的请求/答复双工绑定。（有关关联的更多信息和请求/答复消息交换模式的说明，请参见 WS-Atomic Transaction，第 8 节。）

2PC 协议绑定配置

WCF 支持通过 HTTPS 发送单向（数据报）消息。消息中的关联作为实现详细信息保留。

B1131：实现必须支持 WS-Addressing 中所述的 wsa:ReferenceParameters 以实现 WCF 的 2PC 消息的关联。

事务管理器混合安全绑定

这是一个备选（混合模式）绑定，它使用传输安全和 WS-Coordination 颁发的令牌模型的组合来实现建立标识的目的。激活和注册是在两个绑定间存在差异的仅有元素。

HTTPS 传输配置

X.509 证书用于建立事务管理器标识。要求对客户端/服务器进行身份验证，客户端/服务器授权作为实现详细信息保留。

激活消息绑定配置

激活消息通常不参与互操作，因为他们一般出现在应用程序及其本地事务管理器之间。

B1221：WCF 对激活消息使用双工 HTTPS 绑定（在消息协议中说明）。使用 WS-Addressing 2004/08（针对 WS-AT 1.0）和 WS-Addressing 2005/08（针对 WS-AT 1.1）关联请求和答复消息。

WS-Atomic Transaction 规范第 8 节更详尽地说明了关联和消息交换模式。

R1222：接收到 CreateCoordinationContext 后，协调程序必须颁发与机密 SecurityContextToken 关联的 STx。在遵循 WS-Trust 规范的 t:IssuedTokens 标头中返回此令牌。
R1223：如果激活出现在现有的协调上下文中，则具有与现有上下文关联的 t:IssuedTokens 的 SecurityContextToken 标头必须对 CreateCoordinationContext 消息进行流处理。

应生成新的 t:IssuedTokens 标头以附加到传出 wscoor:CreateCoordinationContextResponse 消息。

注册消息绑定配置

B1231：WCF 使用双工 HTTPS 绑定（在消息协议中说明）。使用 WS-Addressing 2004/08（针对 WS-AT 1.0）和 WS-Addressing 2005/08（针对 WS-AT 1.1）关联请求和答复消息。

WS-AtomicTransaction 第 8 节更详尽地说明了关联和消息交换模式。

R1232：传出 wscoor:Register 消息必须使用安全协议中说明的 IssuedTokenOverTransport 身份验证模式。

wsse:Timestamp 元素必须使用 SecurityContextToken STx 颁发的令牌进行签名。此签名是拥有与特定事务关联的令牌的证明，用于对登记事务的参与者进行身份验证。 RegistrationResponse 消息通过 HTTPS 发回。

2PC 协议绑定配置

WCF 支持通过 HTTPS 发送单向（数据报）消息。消息中的关联作为实现详细信息保留。

B1241：实现必须支持 WS-Addressing 中所述的 wsa:ReferenceParameters 以实现 WCF 的 2PC 消息的关联。

应用程序消息交换

只要绑定满足下面的安全要求，应用程序就可以对应用程序间消息随意使用任何特定的绑定：

R2001：应用程序间消息必须对 t:IssuedTokens 标头与消息头中的 CoordinationContext 一起进行流处理。
R2002：必须提供 t:IssuedToken 的完整性和保密性。

CoordinationContext 标头包含 wscoor:Identifier。尽管 xsd:AnyURI 的定义允许使用绝对和相对 URI，可是 WCF 仅支持 wscoor:Identifiers（它是绝对 URI）。

B2003：如果 wscoor:CoordinationContext 的 wscoor:Identifier 是相对 URI，则将从事务性 WCF 服务返回错误。

消息示例

CreateCoordinationContext 请求/响应消息

下面的消息遵循请求/响应模式。

使用 WSCoor 1.0 的 CreateCoordinationContext

<s:Envelope>
  <s:Header>
    <a:Action>http://.../ws/2004/10/wscoor/CreateCoordinationContext</Action>
    <a:MessageID>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</MessageID>
    <a:ReplyTo>
      <Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security>
      <u:Timestamp>
        <wsu:Created>2005-12-15T23:36:09.921Z</wsu:Created>
        <wsu:Expires>2005-12-15T23:41:09.921Z</wsu:Expires>
      </u:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:CreateCoordinationContext>
      <wscoor:CoordinationType>...</wscoor:CoordinationType>
    </wscoor:CreateCoordinationContext>
  </s:Body>
</s:Envelope>

使用 WSCoor 1.1 的 CreateCoordinationContext

<s:Envelope>
  <s:Header>
    <a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/CreateCoordinationContext
    </a:Action>
    <a:MessageID>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</MessageID>
    <a:ReplyTo>
      <Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security>
      <u:Timestamp>
        <wsu:Created>2005-12-15T23:36:09.921Z</wsu:Created>
        <wsu:Expires>2005-12-15T23:41:09.921Z</wsu:Expires>
      </u:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:CreateCoordinationContext>
      <wscoor:CoordinationType>...</wscoor:CoordinationType>
    </wscoor:CreateCoordinationContext>
  </s:Body>
</s:Envelope>

使用 Trust Pre-1.3 和 WSCoor 1.0 的 CreateCoordinationContextResponse

<s:Envelope>
  <!-- Data below is shown in the clear for
       illustration purposes only. -->
  <s:Header>
    <a:Action>./ws/2004/10/wscoor/CreateCoordinationContextResponse </a:Action>
    <a:RelatesTo>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</a:RelatesTo>
    <a:To s:mustUnderstand="1">https://... </a:To>
    <t:IssuedTokens>
 <wst:RequestSecurityTokenResponse
    xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
    xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd"
    xmlns:wst="http://schemas.xmlsoap.org/ws/2005/02/trust"
    xmlns:wsc="http://schemas.xmlsoap.org/ws/2005/02/sc"
    xmlns:wsp="http://schemas.xmlsoap.org/ws/2004/09/policy">
    <wst:TokenType>http://schemas.xmlsoap.org/ws/2005/02/sc/sct</wst:TokenType>
    <wst:RequestedSecurityToken>
      <wsc:SecurityContextToken>
        <wssu:Identifier>
          http://fabrikam123.com/SCTi
        </wssu:Identifier>
      </wsc:SecurityContextToken>
    </wst:RequestedSecurityToken>
    <wsp:AppliesTo>
        http://fabrikam123.com/CCi
    </wsp:AppliesTo>
    <wst:RequestedAttachedReference>
      <wsse:SecurityTokenReference >
        <wsse:Reference
           ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
           URI="http://fabrikam123.com/SCTi"/>
      </wsse:SecurityTokenReference>
    </wst:RequestedAttachedReference>
    <wst:RequestedUnattachedReference>
      <wsse:SecurityTokenReference>
        <wsse:Reference
          ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
          URI="http://fabrikam123.com/SCTi"/>
      </wsse:SecurityTokenReference>
    </wst:RequestedUnattachedReference>
    <wst:RequestedProofToken>
      <wst:BinarySecret
        Type="http://schemas.xmlsoap.org/ws/2005/02/trust/SymmetricKey">
        <!-- base64 encoded value -->
      </wst:BinarySecret>
    </wst:RequestedProofToken>
    <wst:Lifetime>
      <wssu:Created>2005-10-24T20:19:26.526Z</wssu:Created>
      <wssu:Expires>2005-10-25T06:24:26.526Z</wssu:Expires>
    </wst:Lifetime>
    <wst:KeySize>256</wst:KeySize>
</wst:RequestSecurityTokenResponse>
    </t:IssuedTokens>
    <o:Security xmlns:o="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
      <u:Timestamp u:Id="_0">
        <u:Created>2005-12-15T23:36:12.015Z</u:Created>
        <u:Expires>2005-12-15T23:41:12.015Z</u:Expires>
      </u:Timestamp>
    </o:Security>
  </s:Header>
  <s:Body>
    <wscoor:CreateCoordinationContextResponse>
      <wscoor:CoordinationContext>
        <wscoor:Identifier>
     http://fabrikam123.com/CCi
      </wscoor:Identifier>
        <wscoor:Expires>...</wscoor:Expires>
        <wscoor:CoordinationType>...</wscoor:CoordinationType>
        <wscoor:RegistrationService>
          <a:Address>https://...</a:Address>
          <a:ReferenceParameters>
             ...
          </a:ReferenceParameters>
        </wscoor:RegistrationService>
      </wscoor:CoordinationContext>
    </wscoor:CreateCoordinationContextResponse>
  </s:Body>
</s:Envelope>

使用 Trust 1.3 和 WSCoor 1.1 的 CreateCoordinationContextResponse

<s:Envelope>
<!-- Data below is shown in the clear for illustration purposes only. -->
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/CreateCoordinationContextResponse </a:Action>
<a:RelatesTo>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</a:RelatesTo>
<a:To s:mustUnderstand="1">https://... </a:To>
<t:IssuedTokens>
<wst:RequestSecurityTokenResponse
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd"
xmlns:wst="http://docs.oasis-open.org/ws-sx/ws-trust/200512"
xmlns:wsc="http://schemas.xmlsoap.org/ws/2005/02/sc"
xmlns:wsp="http://schemas.xmlsoap.org/ws/2004/09/policy">
<wst:TokenType>http://schemas.xmlsoap.org/ws/2005/02/sc/sct</wst:TokenType>
<wst:RequestedSecurityToken>
<wsc:SecurityContextToken>
<wssu:Identifier> http://fabrikam123.com/SCTi
</wssu:Identifier>
</wsc:SecurityContextToken>
</wst:RequestedSecurityToken>
<wsp:AppliesTo> http://fabrikam123.com/CCi </wsp:AppliesTo>
<wst:RequestedAttachedReference>
<wsse:SecurityTokenReference >
<wsse:Reference
  ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
  URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</wst:RequestedAttachedReference>
<wst:RequestedUnattachedReference>
<wsse:SecurityTokenReference>
<wsse:Reference
 ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
 URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</wst:RequestedUnattachedReference>
<wst:RequestedProofToken>
<wst:BinarySecret
  Type="http://docs.oasis-open.org/ws-sx/ws-trust/200512/SymmetricKey">
  <!-- base64 encoded value -->
</wst:BinarySecret>
</wst:RequestedProofToken>
<wst:Lifetime>
<wssu:Created>2005-10-24T20:19:26.526Z</wssu:Created>
<wssu:Expires>2005-10-25T06:24:26.526Z</wssu:Expires>
</wst:Lifetime>
<wst:KeySize>256</wst:KeySize>
</wst:RequestSecurityTokenResponse>
</t:IssuedTokens>
<o:Security xmlns:o="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
<u:Timestamp u:Id="_0">
<u:Created>2005-12-15T23:36:12.015Z</u:Created>
<u:Expires>2005-12-15T23:41:12.015Z</u:Expires>
</u:Timestamp>
</o:Security>
</s:Header>
<s:Body>
<wscoor:CreateCoordinationContextResponse>
<wscoor:CoordinationContext>
<wscoor:Identifier> http://fabrikam123.com/CCi
</wscoor:Identifier>
<wscoor:Expires>...</wscoor:Expires>
<wscoor:CoordinationType>...</wscoor:CoordinationType>
<wscoor:RegistrationService>
<a:Address>https://...</a:Address>
<a:ReferenceParameters> ...
</a:ReferenceParameters>
</wscoor:RegistrationService>
</wscoor:CoordinationContext>
</wscoor:CreateCoordinationContextResponse>
</s:Body>
</s:Envelope>

注册消息

下面的消息是注册消息。

使用 WSCoor 1.0 注册

<s:Envelope>
  <s:Header>
    <a:Action>http://schemas.xmlsoap.org/ws/2004/10/wscoor/Register</a:Action>
    <a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e</a:MessageID>
    <a:ReplyTo>
      <a:Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp wssu:Id="_0" >
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
      <wsc:SecurityContextToken>
      <wssu:Identifier>
          http://fabrikam123.com/SCTi
      </wssu:Identifier>
      </wsc:SecurityContextToken>
      <!-- supporting signature over the timestamp -->
      <wsse:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
        <ds:SignedInfo>
          <ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
          <ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#hmac-sha1"/>
          <ds:Reference URI="#_0">
            <ds:Transforms>
              <ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
            </ds:Transforms>
            <ds:DigestMethod Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
            <ds:DigestValue>
              alRzyhjLgoUOYoh8cx4n75eTcUk=
            </ds:DigestValue>
          </ds:Reference>
        </ds:SignedInfo>
        <ds:SignatureValue>YZYjnVvSOVasAQqQxaaviTSWtqI=</ds:SignatureValue>
        <ds:KeyInfo>
          <wsse:SecurityTokenReference
            xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
            <wsse:Reference
              URI="http://fabrikam123.com/SCTi"/>
          </wsse:SecurityTokenReference>
        </ds:KeyInfo>
      </wsse:Signature>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:Register>
      <wscoor:ProtocolIdentifier>...</wscoor:ProtocolIdentifier>
      <wscoor:ParticipantProtocolService>
        <a:Address>https://... </a:Address>
      </wscoor:ParticipantProtocolService>
    </wscoor:Register>
  </s:Body>
</s:Envelope>

使用 WSCoor 1.1 注册

<s:Envelope>
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/Register</a:Action>
<a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e</a:MessageID>
<a:ReplyTo>
<a:Address>https://...</a:Address>
</a:ReplyTo>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp wssu:Id="_0" >
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
<wsc:SecurityContextToken>
<wssu:Identifier> http://fabrikam123.com/SCTi
</wssu:Identifier>
</wsc:SecurityContextToken>
<!-- supporting signature over the timestamp -->
<wsse:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
<ds:SignedInfo>
<ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
<ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#hmac-sha1"/>
<ds:Reference URI="#_0">
<ds:Transforms>
<ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
</ds:Transforms>
<ds:DigestMethod
Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
<ds:DigestValue> alRzyhjLgoUOYoh8cx4n75eTcUk=
</ds:DigestValue>
</ds:Reference>
</ds:SignedInfo>
<ds:SignatureValue>YZYjnVvSOVasAQqQxaaviTSWtqI=
</ds:SignatureValue>
<ds:KeyInfo>
<wsse:SecurityTokenReference xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
  <wsse:Reference URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</ds:KeyInfo>
</wsse:Signature>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wscoor:Register>
<wscoor:ProtocolIdentifier>...</wscoor:ProtocolIdentifier>
<wscoor:ParticipantProtocolService>
<a:Address>https://... </a:Address>
</wscoor:ParticipantProtocolService>
</wscoor:Register>
</s:Body>
</s:Envelope>

使用 WSCoor 1.0 的注册响应

<s:Envelope>
  <s:Header>
    <a:Action>
      http://schemas.xmlsoap.org/ws/2004/10/wscoor/RegisterResponse
    </a:Action>
    <a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088d</a:MessageID>
    <a:RelatesTo>
      urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e
    </a:RelatesTo>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp>
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:RegisterResponse>
      <wscoor:CoordinatorProtocolService>
        <a:Address>https://...</a:Address>
        <a:ReferenceParameters>
          ...
        </a:ReferenceParameters>
      </wscoor:CoordinatorProtocolService>
    </wscoor:RegisterResponse>
  </s:Body>
</s:Envelope>

使用 WSCoor 1.1 的注册响应

<s:Envelope>
<s:Header>
<a:Action> http://docs.oasis-open.org/ws-tx/wscoor/2006/06/RegisterResponse
</a:Action>
<a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088d</a:MessageID>
<a:RelatesTo> urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e </a:RelatesTo>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp>
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wscoor:RegisterResponse>
<wscoor:CoordinatorProtocolService>
<a:Address>https://...</a:Address>
<a:ReferenceParameters> ... </a:ReferenceParameters>
</wscoor:CoordinatorProtocolService>
</wscoor:RegisterResponse>
</s:Body>
</s:Envelope>

两阶段提交协议消息

下面的消息与两阶段提交 (2PC) 协议相关。

使用 WSAT 1.0 提交

<s:Envelope>
  <s:Header>
    <a:Action>http://.../ws/2004/10/wsat/Commit</a:Action>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp wssu:Id="_0" >
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
   </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wsat:Commit />
  </s:Body>
</s:Envelope>

使用 WSAT 1.1 提交

<s:Envelope>
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wsat/2006/06</a:Action>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp wssu:Id="_0" >
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wsat:Commit />
</s:Body>
</s:Envelope>

应用程序消息。

下面的消息是应用程序消息。

应用程序消息请求

<s:Envelope>
  <s:Header>
<!-- Addressing headers, all signed-->
    <wsse:Security s:mustUnderstand="1">
      <wssu:Timestamp wssu:Id="timestamp">
        <wssu:Created>2005-10-25T06:29:18.703Z</wssu:Created>
        <wssu:Expires>2005-10-25T06:34:18.703Z</wssu:Expires>
      </wssu:Timestamp>
      <wsse:BinarySecurityToken
          wssu:Id="IA_Certificate"
          ValueType="...#X509v3"
          EncodingType="...#Base64Binary">
        <!-- IA certificate -->
      </wsse:BinarySecurityToken>
      <e:EncryptedKey Id="encrypted_key">
            <!-- ephemeral key encrypted for PA certificate -->
        <e:ReferenceList xmlns:e="http://www.w3.org/2001/04/xmlenc#">
          <e:DataReference URI="#encrypted_body"/>
          <e:DataReference URI="#encrypted_CCi"/>
          <e:DataReference URI="#encrypted_issuedtokens"/>
        </e:ReferenceList>
      </e:EncryptedKey>
      <Signature xmlns="http://www.w3.org/2000/09/xmldsig#">
        <!-- signature over Addressing headers, Timestamp, and Body -->
      </Signature>
    </wsse:Security>
    <wsse11:EncryptedHeader>
     <!-- encrypted wscoor:CoordinationContext header containing CCi -->
    </wsse11:EncryptedHeader>
    <wsse11:EncryptedHeader>
      <!-- encrypted wst:IssuedTokens header containing SCTi -->
      <!-- wst:IssuedTokens header is taken verbatim from message #2 above, omitted for brevity -->
    </wsse11:EncryptedHeader>
  </s:Header>
  <s:Body wssu:Id="body">
    <!-- encrypted content of the Body element of the application message -->
    <e:EncryptedData Id="encrypted_body"
           Type="http://www.w3.org/2001/04/xmlenc#Content"
           xmlns:e="http://www.w3.org/2001/04/xmlenc#">
...
    </e:EncryptedData>
  </s:Body>
</s:Envelope>

Share via

事务协议

事务管理器绑定

事务管理器 HTTPS 绑定

HTTPS 传输配置

激活和注册绑定配置

2PC 协议绑定配置

事务管理器混合安全绑定

HTTPS 传输配置

激活消息绑定配置

注册消息绑定配置

2PC 协议绑定配置

应用程序消息交换

消息示例

CreateCoordinationContext 请求/响应消息

使用 WSCoor 1.0 的 CreateCoordinationContext

使用 WSCoor 1.1 的 CreateCoordinationContext

使用 Trust Pre-1.3 和 WSCoor 1.0 的 CreateCoordinationContextResponse

使用 Trust 1.3 和 WSCoor 1.1 的 CreateCoordinationContextResponse

注册消息

使用 WSCoor 1.0 注册

使用 WSCoor 1.1 注册

使用 WSCoor 1.0 的注册响应

使用 WSCoor 1.1 的注册响应

两阶段提交协议消息

使用 WSAT 1.0 提交

使用 WSAT 1.1 提交

应用程序消息。

应用程序消息请求

其他资源
