Shape.StrokeDashArray 属性

定义

获取或设置 Double 值的集合,该值指示用于轮廓形状的短划线和间隙的图案。

public:
 property DoubleCollection ^ StrokeDashArray { DoubleCollection ^ get(); void set(DoubleCollection ^ value); };
DoubleCollection StrokeDashArray();

void StrokeDashArray(DoubleCollection value);
public DoubleCollection StrokeDashArray { get; set; }
var doubleCollection = shape.strokeDashArray;
shape.strokeDashArray = doubleCollection;
Public Property StrokeDashArray As DoubleCollection
<object StrokeDashArray="strokeDashString"/>

属性值

Double 值的集合,指定短划线和间隙的模式。

示例

这些示例演示应用于 Lines 和 Ellipse 的不同 StrokeDashArray 值的效果。

<StackPanel>
    <StackPanel.Resources>
        <Style TargetType="Line">
            <Setter Property="X1" Value="0"/>
            <Setter Property="X2" Value="360"/>
            <Setter Property="Stroke" Value="Black"/>
            <Setter Property="StrokeThickness" Value="4"/>
            <Setter Property="Margin" Value="12"/>
        </Style>
    </StackPanel.Resources>
    <Line StrokeDashArray="1"/>
    <Line StrokeDashArray="1,1"/>
    <Line StrokeDashArray="1 6"/>
    <Line StrokeDashArray="6 1"/>
    <Line StrokeDashArray="0.25 1"/>
    <Line StrokeDashArray="4 1 1 1 1 1"/>
    <Line StrokeDashArray="5,5,1,5" StrokeThickness="8"/>
    <Line StrokeDashArray="1 2 4"/>
    <Line StrokeDashArray="4 2 4"/>
    <Line StrokeDashArray="4 2 4 1,1"/>

    <Ellipse Height="60" Width="360" Stroke="Black" StrokeThickness="4"
             StrokeDashArray="1" HorizontalAlignment="Left" Margin="12"/>
</StackPanel>

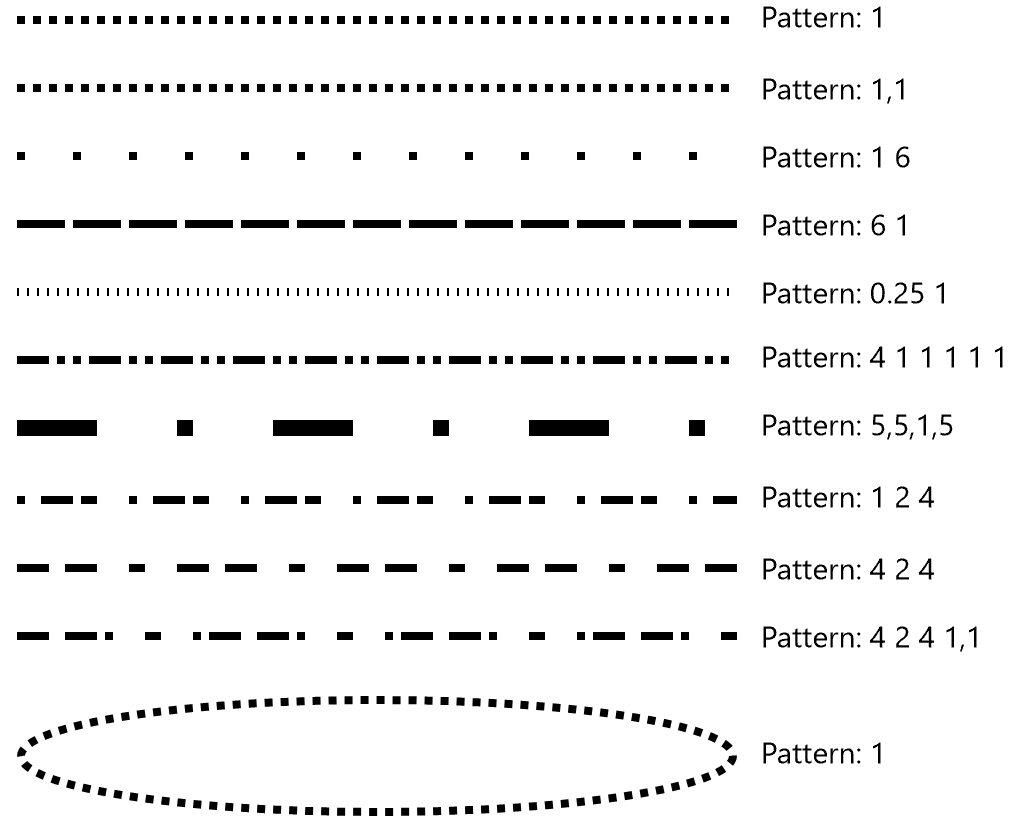

笔划短划线数组的示例

注解

StrokeDashArray 属性的有效 strokeDashString 描述笔划和间隔的重复模式。 集合中的每个 Double 指定相对于笔粗细的短划线或间隙的长度。 例如,值为 1 会创建一个短划线或间隙,其长度与笔的粗细相同, (正方形) 。 可以使用空格、逗号或两者混合作为分隔符。

由于模式重复, StrokeDashArray="1" 的结果与 StrokeDashArray="1 1"相同。 如果集合具有奇数个值,则模式在以笔划开头和以间隙开始之间交替,如示例中所示。

通常应使用整型数值。 非整型值可能导致子像素呈现,并可能改变笔划的明显颜色。
