教程：弹奏 3D 钢琴

项目
03/21/2023

在之前的教程中，我们已经成功创建了一个完整的 88 键钢琴键盘模型。现在我们让钢琴可供在 XR 空间中弹奏。

在本教程中，您将学习如何执行以下操作：

使用指针事件添加交互式钢琴功能
将网格缩放到不同的大小
在 XR 中启用传送和多指针支持

开始之前

index.html

<html>
    <head>
        <title>Piano in BabylonJS</title>
        <script src="https://cdn.babylonjs.com/babylon.js"></script>
        <script src="scene.js"></script>
        <style>
            body,#renderCanvas { width: 100%; height: 100%;}
        </style>
    </head>
    <body>
        <canvas id="renderCanvas"></canvas>
        <script type="text/javascript">
            const canvas = document.getElementById("renderCanvas");
            const engine = new BABYLON.Engine(canvas, true);

            createScene(engine).then(sceneToRender => {
                engine.runRenderLoop(() => sceneToRender.render());
            });

            // Watch for browser/canvas resize events
            window.addEventListener("resize", function () {
                engine.resize();
            });
        </script>
    </body>
</html>

scene.js

const buildKey = function (scene, parent, props) {
    if (props.type === "white") {
        /*
        Props for building a white key should contain:
        note, topWidth, bottomWidth, topPositionX, wholePositionX, register, referencePositionX

        As an example, the props for building the middle C white key would be
        {type: "white", note: "C", topWidth: 1.4, bottomWidth: 2.3, topPositionX: -0.45, wholePositionX: -14.4, register: 4, referencePositionX: 0}
        */

        // Create bottom part
        const bottom = BABYLON.MeshBuilder.CreateBox("whiteKeyBottom", {width: props.bottomWidth, height: 1.5, depth: 4.5}, scene);

        // Create top part
        const top = BABYLON.MeshBuilder.CreateBox("whiteKeyTop", {width: props.topWidth, height: 1.5, depth: 5}, scene);
        top.position.z =  4.75;
        top.position.x += props.topPositionX;

        // Merge bottom and top parts
        // Parameters of BABYLON.Mesh.MergeMeshes: (arrayOfMeshes, disposeSource, allow32BitsIndices, meshSubclass, subdivideWithSubMeshes, multiMultiMaterials)
        const key = BABYLON.Mesh.MergeMeshes([bottom, top], true, false, null, false, false);
        key.position.x = props.referencePositionX + props.wholePositionX;
        key.name = props.note + props.register;
        key.parent = parent;

        return key;
    }
    else if (props.type === "black") {
        /*
        Props for building a black key should contain:
        note, wholePositionX, register, referencePositionX

        As an example, the props for building the C#4 black key would be
        {type: "black", note: "C#", wholePositionX: -13.45, register: 4, referencePositionX: 0}
        */

        // Create black color material
        const blackMat = new BABYLON.StandardMaterial("black");
        blackMat.diffuseColor = new BABYLON.Color3(0, 0, 0);

        // Create black key
        const key = BABYLON.MeshBuilder.CreateBox(props.note + props.register, {width: 1.4, height: 2, depth: 5}, scene);
        key.position.z += 4.75;
        key.position.y += 0.25;
        key.position.x = props.referencePositionX + props.wholePositionX;
        key.material = blackMat;
        key.parent = parent;

        return key;
    }
}

const createScene = async function(engine) {
    const scene = new BABYLON.Scene(engine);

    const alpha =  3*Math.PI/2;
    const beta = Math.PI/50;
    const radius = 220;
    const target = new BABYLON.Vector3(0, 0, 0);

    const camera = new BABYLON.ArcRotateCamera("Camera", alpha, beta, radius, target, scene);
    camera.attachControl(canvas, true);

    const light = new BABYLON.HemisphericLight("light", new BABYLON.Vector3(0, 1, 0), scene);
    light.intensity = 0.6;

    const keyParams = [
        {type: "white", note: "C", topWidth: 1.4, bottomWidth: 2.3, topPositionX: -0.45, wholePositionX: -14.4},
        {type: "black", note: "C#", wholePositionX: -13.45},
        {type: "white", note: "D", topWidth: 1.4, bottomWidth: 2.4, topPositionX: 0, wholePositionX: -12},
        {type: "black", note: "D#", wholePositionX: -10.6},
        {type: "white", note: "E", topWidth: 1.4, bottomWidth: 2.3, topPositionX: 0.45, wholePositionX: -9.6},
        {type: "white", note: "F", topWidth: 1.3, bottomWidth: 2.4, topPositionX: -0.55, wholePositionX: -7.2},
        {type: "black", note: "F#", wholePositionX: -6.35},
        {type: "white", note: "G", topWidth: 1.3, bottomWidth: 2.3, topPositionX: -0.2, wholePositionX: -4.8},
        {type: "black", note: "G#", wholePositionX: -3.6},
        {type: "white", note: "A", topWidth: 1.3, bottomWidth: 2.3, topPositionX: 0.2, wholePositionX: -2.4},
        {type: "black", note: "A#", wholePositionX: -0.85},
        {type: "white", note: "B", topWidth: 1.3, bottomWidth: 2.4, topPositionX: 0.55, wholePositionX: 0},
    ]

    // Transform Node that acts as the parent of all piano keys
    const keyboard = new BABYLON.TransformNode("keyboard");

    // Register 1 through 7
    var referencePositionX = -2.4*14;
    for (let register = 1; register <= 7; register++) {
        keyParams.forEach(key => {
            buildKey(scene, keyboard, Object.assign({register: register, referencePositionX: referencePositionX}, key));
        })
        referencePositionX += 2.4*7;
    }

    // Register 0
    buildKey(scene, keyboard, {type: "white", note: "A", topWidth: 1.9, bottomWidth: 2.3, topPositionX: -0.20, wholePositionX: -2.4, register: 0, referencePositionX: -2.4*21});
    keyParams.slice(10, 12).forEach(key => {
        buildKey(scene, keyboard, Object.assign({register: 0, referencePositionX: -2.4*21}, key));
    })

    // Register 8
    buildKey(scene, keyboard, {type: "white", note: "C", topWidth: 2.3, bottomWidth: 2.3, topPositionX: 0, wholePositionX: -2.4*6, register: 8, referencePositionX: 84});

    // Transform node that acts as the parent of all piano components
    const piano = new BABYLON.TransformNode("piano");
    keyboard.parent = piano;

    // Import and scale piano frame
    BABYLON.SceneLoader.ImportMesh("frame", "https://raw.githubusercontent.com/MicrosoftDocs/mixed-reality/docs/mixed-reality-docs/mr-dev-docs/develop/javascript/tutorials/babylonjs-webxr-piano/files/", "pianoFrame.babylon", scene, function(meshes) {
        const frame = meshes[0];
        frame.parent = piano;
    });

    // Lift the piano keyboard
    keyboard.position.y += 80;

    const xrHelper = await scene.createDefaultXRExperienceAsync();

    return scene;
}

使钢琴键盘可供弹奏

现在，我们创建的钢琴键盘是一个静态模型，不响应任何用户交互。在本部分中，我们将对琴键进行编程，使琴键在有人按下它时向下移动并播放声音。

Babylon.js 提供可与之交互的不同类型的事件或可观察对象。在示例中，我们将处理 onPointerObservable，因为我们想要对琴键进行编程，以便在有人通过指针（可以是鼠标单击、触摸、XR 控制器按钮单击等）按下琴键时执行操作。

下面是如何向 onPointerObservable 添加任何行为的基本结构：
```
scene.onPointerObservable.add((pointerInfo) => {
    // do something
});
```

虽然 Babylon.js 提供了许多不同类型的指针事件，但我们将仅使用 POINTERDOWN 和 POINTERUP 事件通过以下结构对钢琴键的行为进行编程：

scene.onPointerObservable.add((pointerInfo) => {
    switch (pointerInfo.type) {
        case BABYLON.PointerEventTypes.POINTERDOWN:
            // When the pointer is down on a piano key,
            // move the piano key downward (to show that it is pressed)
            // and play the sound of the note
            break;
        case BABYLON.PointerEventTypes.POINTERUP:
            // When the pointer is released,
            // move the piano key upward to its original position
            // and stop the sound of the note of the key that is released
            break;
    }
});

让我们首先研究如何在按下和松开琴键时向下和向上移动钢琴键。

在指针按下事件中，我们需要检测正在单击的网格，确保它是钢琴键，并将网格的 y 坐标值稍微减小，使其看起来像是按下了琴键。

对于指针向上事件，稍微复杂一些，因为按下了琴键的指针可能不会在琴键上松开。例如，有人可能会按下 C4 键，将鼠标拖到 E4，然后松开。在这种情况下，我们仍然希望松开按下的琴键 (C4)，而不是发生 pointerUp 事件的位置 (E4)。

我们来看看下面的代码如何实现所需目标：

const pointerToKey = new Map();
scene.onPointerObservable.add((pointerInfo) => {
    switch (pointerInfo.type) {
        case BABYLON.PointerEventTypes.POINTERDOWN:
            if(pointerInfo.pickInfo.hit) {
                const pickedMesh = pointerInfo.pickInfo.pickedMesh;
                const pointerId = pointerInfo.event.pointerId;
                if (pickedMesh.parent === keyboard) {
                    pickedMesh.position.y -= 0.5;
                    // play the sound of the note
                    pointerToKey.set(pointerId, {
                        mesh: pickedMesh
                    });
                }
            }
            break;
        case BABYLON.PointerEventTypes.POINTERUP:
            const pointerId = pointerInfo.event.pointerId;
            if (pointerToKey.has(pointerId)) {
                pointerToKey.get(pointerId).mesh.position.y += 0.5;
                // stop the sound of the note of the key that is released
                pointerToKey.delete(pointerId);
            }
            break;
    }
});

pointerId 对每个指针都是唯一的，当我们有多个控制器或使用触摸屏时，它可以帮助我们识别指针。在这里，我们初始化了一个名为 pointerToKey 的 Map 对象，以存储哪个指针按下了哪个琴键的关系，这样我们就知道当指针松开时要松开哪个琴键，而不管松开发生的位置。

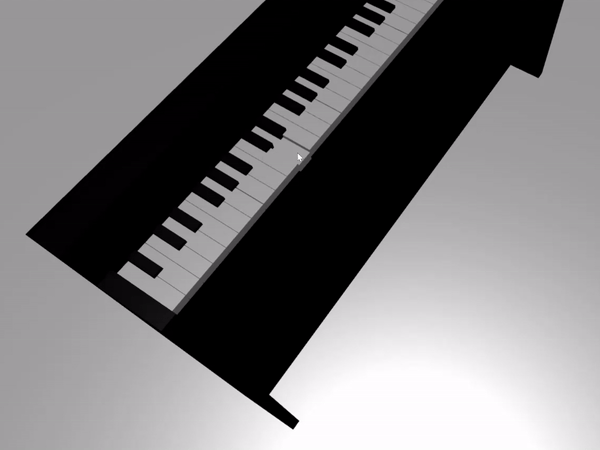

与上面的代码交互如下所示：

现在我们研究如何在按下和松开琴键时播放和停止声音。为此，我们将使用名为 soundfont-player 的 JavaScript 库，这样就能够轻松播放所选乐器的 MIDI 声音了。

下载库的极简化代码，将其保存在与 index.html 相同的文件夹中，并将其包含在 index.html 的 <header> 标记中：

<head>
    <title>Babylon Template</title>
    <script src="https://cdn.babylonjs.com/babylon.js"></script>
    <script src="scene.js"></script>
    <script src="soundfont-player.min.js"></script>
    <style>
            body,#renderCanvas { width: 100%; height: 100%;}
    </style>
</head>

导入库后，按照如下所示使用库初始化乐器并播放/停止 MIDI 声音：

const pianoSound = await Soundfont.instrument(new AudioContext(), 'acoustic_grand_piano');
const C4 = piano.play("C4"); // Play note C4
C4.stop(); // Stop note C4

现在让我们将其合并到指针事件中并完成本部分的代码：

const pointerToKey = new Map()
const piano = await Soundfont.instrument(new AudioContext(), 'acoustic_grand_piano');

scene.onPointerObservable.add((pointerInfo) => {
    switch (pointerInfo.type) {
        case BABYLON.PointerEventTypes.POINTERDOWN:
            if(pointerInfo.pickInfo.hit) {
                let pickedMesh = pointerInfo.pickInfo.pickedMesh;
                let pointerId = pointerInfo.event.pointerId;
                if (keys.has(pickedMesh)) {
                    pickedMesh.position.y -= 0.5; // Move the key downward
                    pointerToKey.set(pointerId, {
                        mesh: pickedMesh,
                        note: pianoSound.play(pointerInfo.pickInfo.pickedMesh.name) // Play the sound of the note
                    });
                }
            }
            break;
        case BABYLON.PointerEventTypes.POINTERUP:
            let pointerId = pointerInfo.event.pointerId;
            if (pointerToKey.has(pointerId)) {
                pointerToKey.get(pointerId).mesh.position.y += 0.5; // Move the key upward
                pointerToKey.get(pointerId).note.stop(); // Stop the sound of the note
                pointerToKey.delete(pointerId);
            }
            break;
    }
});

由于我们根据每个琴键所代表的音符命名了每个琴键的网格，因此可以通过将网格的名称传递给 pianoSound.play() 函数来轻松指示要播放的音符。另请注意，我们将声音存储到 pointerToKey 映射中，这样就可以知道松开琴键时要停止的声音。

为沉浸式 VR 模式缩放钢琴

到现在为止，当你添加交互式功能时，你可能已经使用鼠标（甚至使用触摸屏）弹奏了钢琴。在本部分中，我们将进入沉浸式 VR 空间。

若要在沉浸式 VR 头戴显示设备中打开页面，必须先将头戴显示设备连接到开发者计算机，并确保将其设置为在 Windows Mixed Reality 应用中使用。如果使用的是 Windows Mixed Reality 模拟器，请确保它已启用。
现在，你将在网页的右下角看到一个沉浸式 VR 按钮。单击该按钮，你将能够在所连接到的 XR 设备中看到钢琴。
进入虚拟空间后，你可能会注意到所构建的钢琴十分巨大。在 VR 世界中，只能站在钢琴的底部，通过将指针指向远处的琴键来弹奏钢琴。

按比例缩小钢琴，使其尺寸更像真实世界中的普通立式钢琴。为此，需要使用效用函数，该函数允许相对于空间中的一个点缩放网格。将此函数添加到 scene.js（createScene() 之外）：

const scaleFromPivot = function(transformNode, pivotPoint, scale) {
    const _sx = scale / transformNode.scaling.x;
    const _sy = scale / transformNode.scaling.y;
    const _sz = scale / transformNode.scaling.z;
    transformNode.scaling = new BABYLON.Vector3(_sx, _sy, _sz);
    transformNode.position = new BABYLON.Vector3(pivotPoint.x + _sx * (transformNode.position.x - pivotPoint.x), pivotPoint.y + _sy * (transformNode.position.y - pivotPoint.y), pivotPoint.z + _sz * (transformNode.position.z - pivotPoint.z));
}

此函数采用 3 个参数：

transformNode：要缩放的 TransformNode
pivotPoint：一个 Vector3 对象，它指示缩放相对于的点
缩放：比例因子

我们将使用此函数以 0.015 的系数缩放钢琴框架和琴键，并以原点为轴心点。通过将函数调用放在 keyboard.position.y += 80; 之后，将其追加到 createScene() 函数：

// Put this line at the beginning of createScene()
const scale = 0.015;

// Put this function call after keyboard.position.y += 80;

// Scale the entire piano
scaleFromPivot(piano, new BABYLON.Vector3(0, 0, 0), scale);

我们也不要忘记缩放相机位置：

const alpha =  3*Math.PI/2;
const beta = Math.PI/50;
const radius = 220*scale; // scale the radius
const target = new BABYLON.Vector3(0, 0, 0);

const camera = new BABYLON.ArcRotateCamera("Camera", alpha, beta, radius, target, scene);
camera.attachControl(canvas, true);

现在，当我们再次进入 VR 空间时，钢琴将是普通立式钢琴的大小。

启用 WebXR 功能

现在我们已经在 VR 空间中将钢琴缩放到合适的尺寸，接下来启用一些很不错的 WebXR 功能来改善空间中的钢琴演奏体验。

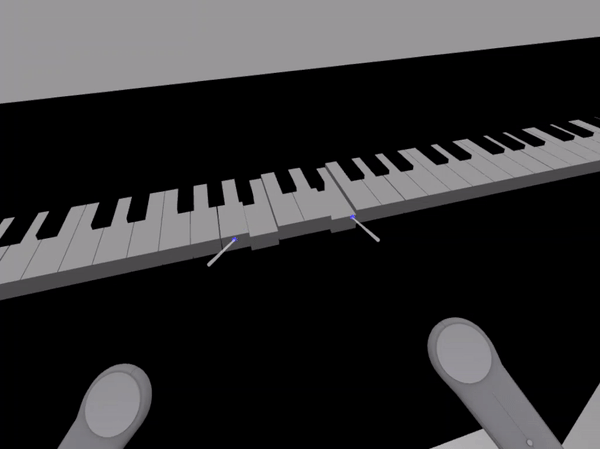

如果你一直使用沉浸式 VR 控制器弹奏钢琴，可能已经注意到一次只能使用一个控制器。让我们使用 Babylon.js 的 WebXR 功能管理器在 XR 空间中启用多指针支持。

在 xrHelper 初始化行之后，将以下代码添加到 createScene() 函数中：
```
const featuresManager = xrHelper.baseExperience.featuresManager;

const pointerSelection = featuresManager.enableFeature(BABYLON.WebXRFeatureName.POINTER_SELECTION, "stable", {
    xrInput: xrHelper.input,
    enablePointerSelectionOnAllControllers: true
});
```
此外，根据起点位置，你可能发现将自己定位在钢琴前有点困难。如果你熟悉沉浸式 VR 环境，便已了解“传送”，它是一项功能，允许通过指向空间中的另一个位置立即移动到该位置。
若要使用 Babylon.js 的传送功能，首先需要有一个可以在 VR 空间中“站立”的地面网格。将以下代码添加到 createScene() 函数以创建地面：
```
const ground = BABYLON.MeshBuilder.CreateGround("ground", {width: 400, height: 400});
```
传送支持还附带一个非常有用的功能，称为对齐位置。简而言之，对齐位置是我们希望用户所在的特定位置。

例如，可以在钢琴前面设置一个对齐位置，当用户将指针指向钢琴附近时，这样他们就可以轻松地传送到该位置。

追加以下代码以启用传送功能并指定对齐点：
```
const teleportation = featuresManager.enableFeature(BABYLON.WebXRFeatureName.TELEPORTATION, "stable", {
    xrInput: xrHelper.input,
    floorMeshes: [ground],
    snapPositions: [new BABYLON.Vector3(2.4*3.5*scale, 0, -10*scale)],
});
```

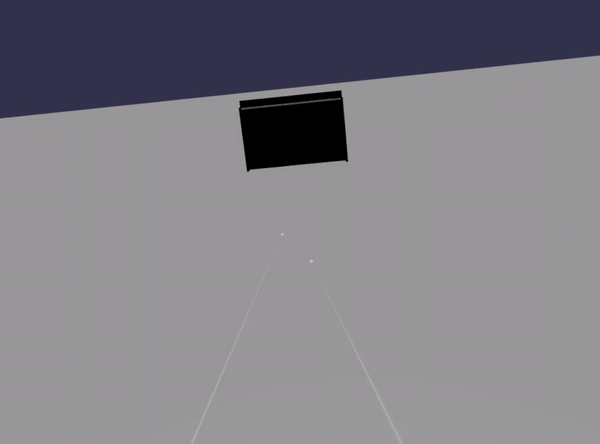

现在，你应能够通过传送到钢琴前的对齐点轻松地将自己定位在钢琴前，并且应能够使用两个控制器一次弹奏两个琴键。

总结

恭喜！你已完成 Babylon.js 钢琴构建教程系列，并了解了如何：

创建、定位和合并网格以构建钢琴键盘模型
导入立式钢琴框架的 Babylon.js 模型
为每个钢琴键添加指针交互
基于轴心点缩放网格的大小
启用关键的 WebXR 功能，例如传送和多指针支持

下面是 scene.js 和 index.html 的最终代码：
