设备方向

项目
04/19/2024

Download Sample 下载示例

请务必考虑如何使用应用程序，以及如何整合横向方向来提升用户体验。各个布局都可设计为适应多个方向，并以最佳方式使用可用空间。在应用程序级别，可以禁用或启用旋转。

控制方向

使用 Xamarin.Forms 时，支持使用每个项目的设置来控制设备方向。

iOS

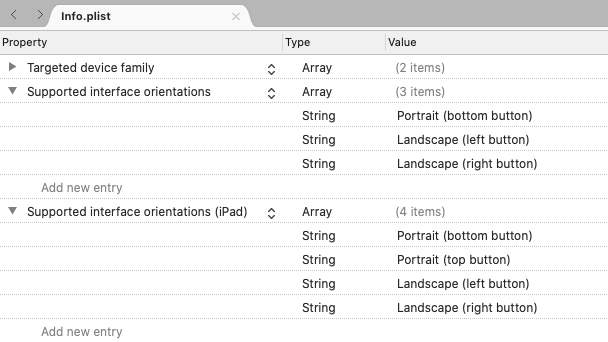

在 iOS 上，使用 Info.plist文件为应用程序配置设备方向。使用本文档顶部的 IDE 选项选择你想要查看的说明：

Visual Studio
Visual Studio for Mac

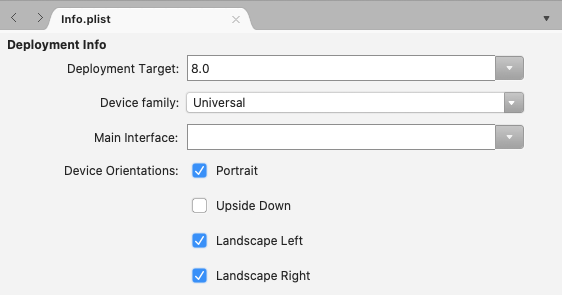

在 Visual Studio 中，打开 iOS 项目并打开 Info.plist。该文件将在配置面板中打开，从“iPhone 部署信息”选项卡开始：

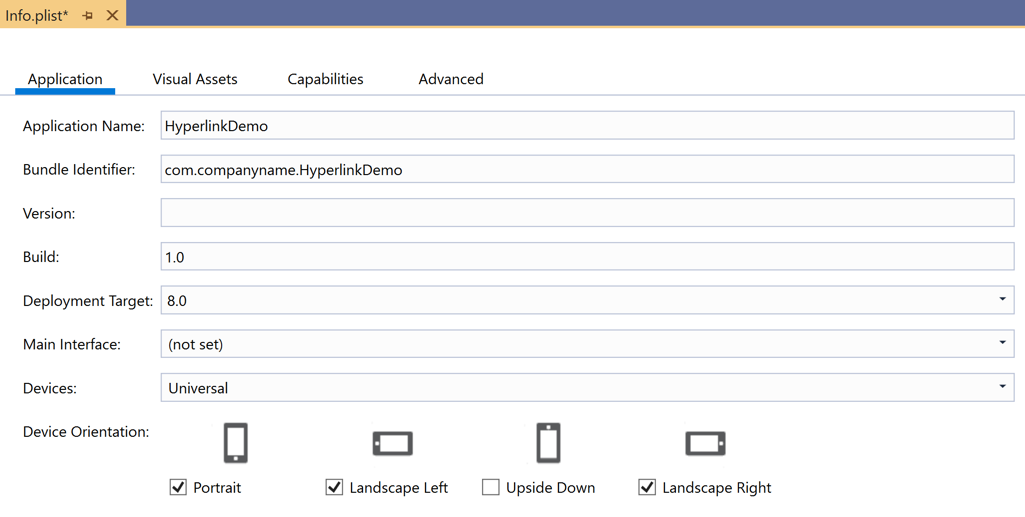

iPhone Deployment Info in Visual Studio

Android

若要控制 Android 上的方向，请打开 MainActivity.cs 并使用修饰 MainActivity 类的属性设置方向：

namespace MyRotatingApp.Droid
{
    [Activity (Label = "MyRotatingApp.Droid", Icon = "@drawable/icon", Theme = "@style/MainTheme", MainLauncher = true, ConfigurationChanges = ConfigChanges.ScreenSize | ConfigChanges.Orientation, ScreenOrientation = ScreenOrientation.Landscape)] //This is what controls orientation
    public class MainActivity : FormsAppCompatActivity
    {
        protected override void OnCreate (Bundle bundle)
...

Xamarin.Android 支持多个用于指定方向的选项：

横向 - 无论传感器数据如何，都强制要求应用程序方向为横向。
纵向 - 无论传感器数据如何，都强制要求应用程序方向为纵向。
用户 - 应用程序按照用户的首选方向显示。
Behind - 应用程序的方向与其后面的活动的方向相同。
传感器 - 应用程序的方向由传感器确定，即使用户禁用了自动旋转也是如此。
SensorLandscape - 在使用传感器数据更改屏幕面向的方向时，应用程序横向显示（以便屏幕不被视为倒置）。
SensorPortrait - 在使用传感器数据更改屏幕面向的方向时，应用程序纵向显示（以便屏幕不被视为倒置）。
ReverseLandscape - 应用程序采用横向方向，与平常的方向相反，因此看起来是“颠倒的”。
ReversePortrait - 应用程序采用纵向方向，与平常的方向相反，因此看起来是“颠倒的”。
FullSensor - 应用程序依赖于传感器数据来选择正确的方向（总共可能 4 个方向）。
FullUser - 应用程序遵循用户的方向首选项。如果启用了自动旋转，则可以使用所有 4 个方向。
UserLandscape - [不支持] 应用程序采用横向方向，除非用户启用了自动旋转，在这种情况下，它将使用传感器来确定方向。此选项会中断编译。
UserPortrait - [不支持] 应用程序采用纵向方向，除非用户启用了自动旋转，在这种情况下，它将使用传感器来确定方向。此选项会中断编译。
锁定 - [不支持] 应用程序与屏幕方向一致（无论启动时是什么方向），而不对设备物理方向的变化做出响应。此选项会中断编译。

请注意，本机 Android API 对如何管理方向提供了很大程度的控制，包括与用户首选项明确相悖的选项。

通用 Windows 平台

在通用 Windows 平台 (UWP) 上，在 Package.appxmanifest 文件中设置所支持的方向。打开清单将显示一个配置面板，可在其中选择支持的方向。

对方向更改做出反应

Xamarin.Forms 不提供任何本机事件来通知应用注意共享代码中的方向更改。但是，Xamarin.Essentials 包含一个 [DeviceDisplay] 类，它提供方向更改通知。

若要在没有 Xamarin.Essentials 的情况下检测方向，请监视 Page 的 SizeChanged 事件，当 Page 的宽度或高度变化时会触发该事件。当 Page 的宽度大于高度时，设备处于横向模式。有关详细信息，请参阅基于屏幕方向显示图像。

或者，可重写 Page 上的 OnSizeAllocated 方法，在这里插入任何布局更改逻辑。每次旋转设备时，都会向 Page 分配新大小时，而这又会调用 OnSizeAllocated 方法。请注意，OnSizeAllocated 的基本实现执行重要布局函数，因此在重写中调用基本实现非常重要：

protected override void OnSizeAllocated(double width, double height)
{
    base.OnSizeAllocated(width, height); //must be called
}

未能执行此步骤将导致页面不起作用。

请注意，当设备旋转时，可能会多次调用 OnSizeAllocated 方法。每次都更改布局会浪费资源，还可能导致闪烁。请考虑在页面中使用实例变量来跟踪方向是横向还是纵向，并且仅在发生更改时重新绘制：

private double width = 0;
private double height = 0;

protected override void OnSizeAllocated(double width, double height)
{
    base.OnSizeAllocated(width, height); //must be called
    if (this.width != width || this.height != height)
    {
        this.width = width;
        this.height = height;
        //reconfigure layout
    }
}

检测到设备方向变化后，可能需要在用户界面中添加或删除其他视图，对可用空间的变化作出反应。例如，请考虑每个平台上的内置计算机纵向显示：

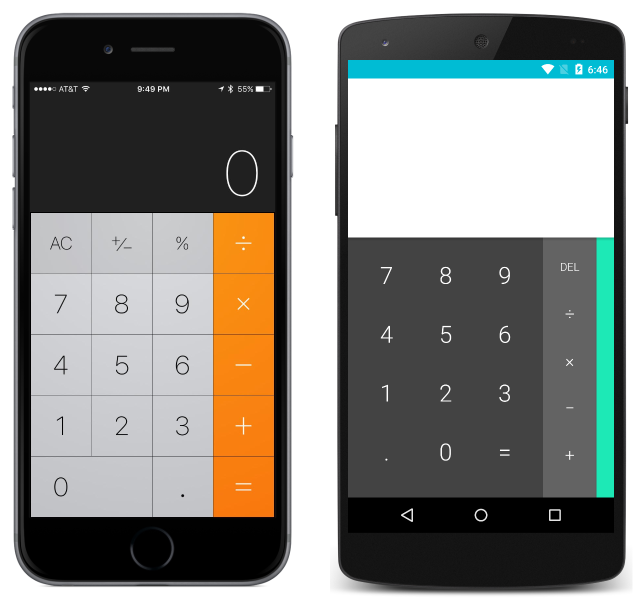

Calculator Application in Portrait

和横向显示：

Calculator Application in Landscape

请注意，应用通过在横向方向添加更多功能来利用可用空间。

响应式布局

可使用内置布局设计界面，以便界面在设备旋转时正常过渡。设计在响应方向变化时继续具有吸引力的界面时，请考虑以下一般规则：

纵横比 - 当对纵横比做出某些假设时，方向变化可能会导致问题。例如，某个视图在纵向屏幕 1/3 的垂直空间中有足够的空间，但在横向屏幕 1/3 的垂直空间中可能就不适合了。
谨慎使用绝对值 - 在纵向方向中有意义的绝对（像素）值在横向方向上可能没有意义。如果需要绝对值，请使用嵌套布局来隔离其影响。例如，当项模板具有保证的统一高度时，在 TableViewItemTemplate 中使用绝对值是合理的。

上述规则也在实现多个屏幕尺寸的界面时适用，并且通常被视为最佳做法。本指南的其余部分将介绍具体示例来说明使用 Xamarin.Forms 中的每个主要布局的响应式布局。

注意

为了清楚起见，以下部分演示如何一次只使用一种类型的 Layout 来实现响应式布局。实际上，与对每个组件使用更简单或更直观的 Layout 相比，混合使用 Layout 来实现所需的布局通常更加简单。

StackLayout

请考虑以下应用程序纵向显示：

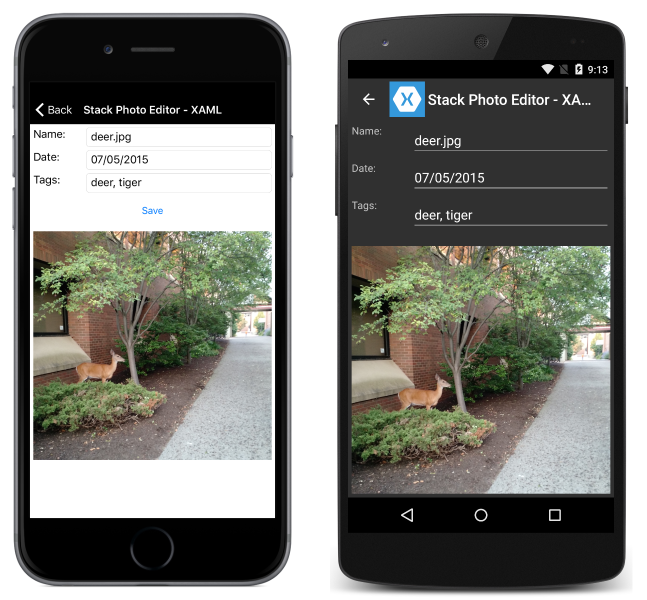

Screenshot shows Photo Application StackLayout in Portrait.

和横向显示：

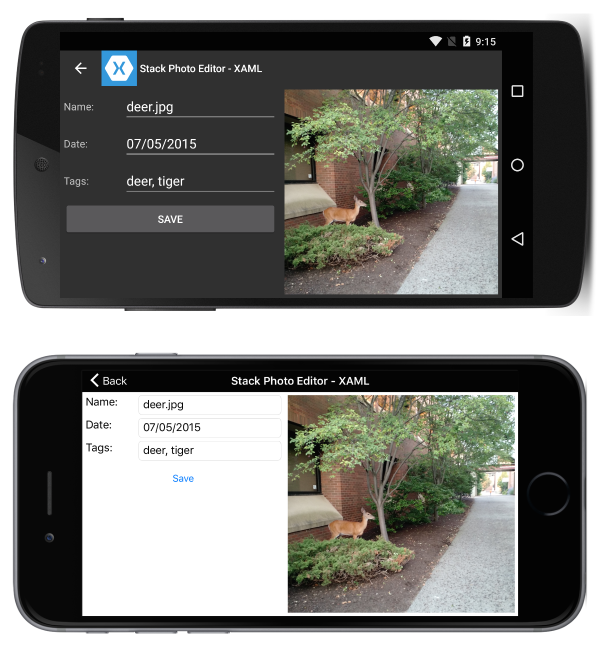

Screenshot shows Photo Application StackLayout in Landscape.

这是使用以下 XAML 来实现的：

<?xml version="1.0" encoding="UTF-8"?>
<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
x:Class="ResponsiveLayout.StackLayoutPageXaml"
Title="Stack Photo Editor - XAML">
    <ContentPage.Content>
        <StackLayout Spacing="10" Padding="5" Orientation="Vertical"
        x:Name="outerStack"> <!-- can change orientation to make responsive -->
            <ScrollView>
                <StackLayout Spacing="5" HorizontalOptions="FillAndExpand"
                    WidthRequest="1000">
                    <StackLayout Orientation="Horizontal">
                        <Label Text="Name: " WidthRequest="75"
                            HorizontalOptions="Start" />
                        <Entry Text="deer.jpg"
                            HorizontalOptions="FillAndExpand" />
                    </StackLayout>
                    <StackLayout Orientation="Horizontal">
                        <Label Text="Date: " WidthRequest="75"
                            HorizontalOptions="Start" />
                        <Entry Text="07/05/2015"
                            HorizontalOptions="FillAndExpand" />
                    </StackLayout>
                    <StackLayout Orientation="Horizontal">
                        <Label Text="Tags:" WidthRequest="75"
                            HorizontalOptions="Start" />
                        <Entry Text="deer, tiger"
                            HorizontalOptions="FillAndExpand" />
                    </StackLayout>
                    <StackLayout Orientation="Horizontal">
                        <Button Text="Save" HorizontalOptions="FillAndExpand" />
                    </StackLayout>
                </StackLayout>
            </ScrollView>
            <Image  Source="deer.jpg" />
        </StackLayout>
    </ContentPage.Content>
</ContentPage>

某些 C# 用于根据设备的方向更改 outerStack 的方向：

protected override void OnSizeAllocated (double width, double height){
    base.OnSizeAllocated (width, height);
    if (width != this.width || height != this.height) {
        this.width = width;
        this.height = height;
        if (width > height) {
            outerStack.Orientation = StackOrientation.Horizontal;
        } else {
            outerStack.Orientation = StackOrientation.Vertical;
        }
    }
}

请注意以下事项：

outerStack 调整为根据方向将图像和控件呈现为水平或垂直堆栈，以充分利用可用空间。

AbsoluteLayout

请考虑以下应用程序纵向显示：

Screenshot shows Photo Application AbsoluteLayout in Portrait.

和横向显示：

Screenshot shows Photo Application AbsoluteLayout in Landscape.

这是使用以下 XAML 来实现的：

<?xml version="1.0" encoding="UTF-8"?>
<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
x:Class="ResponsiveLayout.AbsoluteLayoutPageXaml"
Title="AbsoluteLayout - XAML" BackgroundImageSource="deer.jpg">
    <ContentPage.Content>
        <AbsoluteLayout>
            <ScrollView AbsoluteLayout.LayoutBounds="0,0,1,1"
                AbsoluteLayout.LayoutFlags="PositionProportional,SizeProportional">
                <AbsoluteLayout>
                    <Image Source="deer.jpg"
                        AbsoluteLayout.LayoutBounds=".5,0,300,300"
                        AbsoluteLayout.LayoutFlags="PositionProportional" />
                    <BoxView Color="#CC1A7019" AbsoluteLayout.LayoutBounds=".5
                        300,.7,50" AbsoluteLayout.LayoutFlags="XProportional
                        WidthProportional" />
                    <Label Text="deer.jpg" AbsoluteLayout.LayoutBounds = ".5
                        310,1, 50" AbsoluteLayout.LayoutFlags="XProportional
                        WidthProportional" HorizontalTextAlignment="Center" TextColor="White" />
                </AbsoluteLayout>
            </ScrollView>
            <Button Text="Previous" AbsoluteLayout.LayoutBounds="0,1,.5,60"
                AbsoluteLayout.LayoutFlags="PositionProportional
                    WidthProportional"
                BackgroundColor="White" TextColor="Green" BorderRadius="0" />
            <Button Text="Next" AbsoluteLayout.LayoutBounds="1,1,.5,60"
                AbsoluteLayout.LayoutFlags="PositionProportional
                    WidthProportional" BackgroundColor="White"
                    TextColor="Green" BorderRadius="0" />
        </AbsoluteLayout>
    </ContentPage.Content>
</ContentPage>

请注意以下事项：

由于页面布局方式，因此无需程序代码来引入响应能力。
使用 ScrollView 时，即使屏幕的高度小于按钮和图像的固定高度之和，标签也可见。

RelativeLayout

请考虑以下应用程序纵向显示：

Screenshot shows Photo Application RelativeLayout in Portrait.

和横向显示：

Screenshot shows Photo Application RelativeLayout in Landscape.

这是使用以下 XAML 来实现的：

<?xml version="1.0" encoding="UTF-8"?>
<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
x:Class="ResponsiveLayout.RelativeLayoutPageXaml"
Title="RelativeLayout - XAML"
BackgroundImageSource="deer.jpg">
    <ContentPage.Content>
        <RelativeLayout x:Name="outerLayout">
            <BoxView BackgroundColor="#AA1A7019"
                RelativeLayout.WidthConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Width,Factor=1}"
                RelativeLayout.HeightConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Height,Factor=1}"
                RelativeLayout.XConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Width,Factor=0,Constant=0}"
                RelativeLayout.YConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Height,Factor=0,Constant=0}" />
            <ScrollView
                RelativeLayout.WidthConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Width,Factor=1}"
                RelativeLayout.HeightConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Height,Factor=1,Constant=-60}"
                RelativeLayout.XConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Width,Factor=0,Constant=0}"
                RelativeLayout.YConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Height,Factor=0,Constant=0}">
                <RelativeLayout>
                    <Image Source="deer.jpg" x:Name="imageDeer"
                        RelativeLayout.WidthConstraint="{ConstraintExpression
                            Type=RelativeToParent,Property=Width,Factor=.8}"
                        RelativeLayout.XConstraint="{ConstraintExpression
                            Type=RelativeToParent,Property=Width,Factor=.1}"
                        RelativeLayout.YConstraint="{ConstraintExpression
                            Type=RelativeToParent,Property=Height,Factor=0,Constant=10}" />
                    <Label Text="deer.jpg" HorizontalTextAlignment="Center"
                        RelativeLayout.WidthConstraint="{ConstraintExpression
                            Type=RelativeToParent,Property=Width,Factor=1}"
                        RelativeLayout.HeightConstraint="{ConstraintExpression
                            Type=RelativeToParent,Property=Height,Factor=0,Constant=75}"
                        RelativeLayout.XConstraint="{ConstraintExpression
                            Type=RelativeToParent,Property=Width,Factor=0,Constant=0}"
                        RelativeLayout.YConstraint="{ConstraintExpression
                            Type=RelativeToView,ElementName=imageDeer,Property=Height,Factor=1,Constant=20}" />
                </RelativeLayout>

            </ScrollView>

            <Button Text="Previous" BackgroundColor="White" TextColor="Green" BorderRadius="0"
                RelativeLayout.YConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Height,Factor=1,Constant=-60}"
                RelativeLayout.XConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Width,Factor=0,Constant=0}"
                RelativeLayout.HeightConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Width,Factor=0,Constant=60}"
                RelativeLayout.WidthConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Width,Factor=.5}"
                 />
            <Button Text="Next" BackgroundColor="White" TextColor="Green" BorderRadius="0"
                RelativeLayout.XConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Width,Factor=.5}"
                RelativeLayout.YConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Height,Factor=1,Constant=-60}"
                RelativeLayout.HeightConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Width,Factor=0,Constant=60}"
                RelativeLayout.WidthConstraint="{ConstraintExpression
                    Type=RelativeToParent,Property=Width,Factor=.5}"
                />
        </RelativeLayout>
    </ContentPage.Content>
</ContentPage>

请注意以下事项：

由于页面布局方式，因此无需程序代码来引入响应能力。
使用 ScrollView 时，即使屏幕的高度小于按钮和图像的固定高度之和，标签也可见。

网格

请考虑以下应用程序纵向显示：

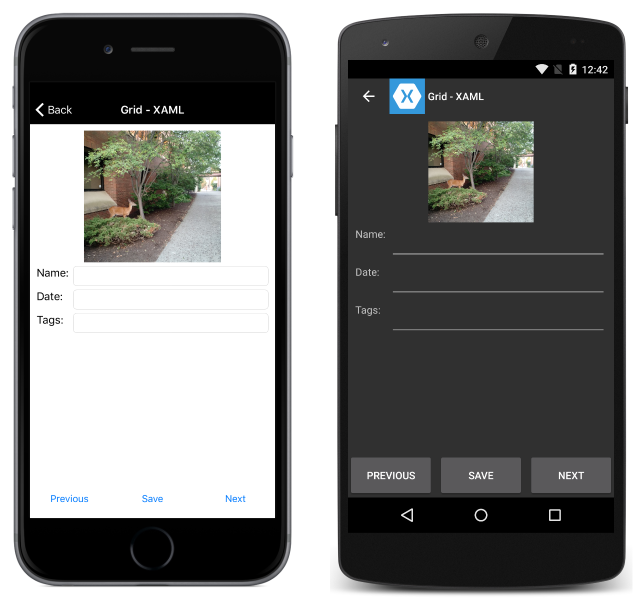

Screenshot shows Photo Application Grid in Portrait.

和横向显示：

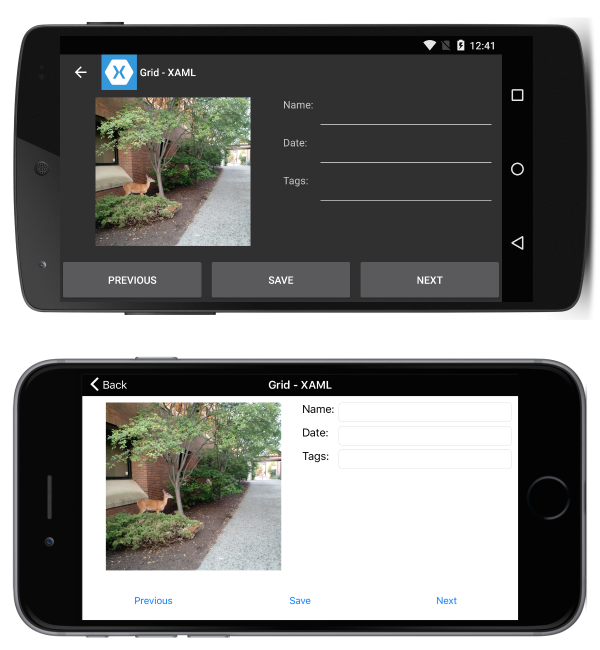

Screenshot shows Photo Application Grid in Landscape.

这是使用以下 XAML 来实现的：

<?xml version="1.0" encoding="UTF-8"?>
<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
x:Class="ResponsiveLayout.GridPageXaml"
Title="Grid - XAML">
    <ContentPage.Content>
        <Grid x:Name="outerGrid">
            <Grid.RowDefinitions>
                <RowDefinition Height="*" />
                <RowDefinition Height="60" />
            </Grid.RowDefinitions>
            <Grid x:Name="innerGrid" Grid.Row="0" Padding="10">
                <Grid.RowDefinitions>
                    <RowDefinition Height="*" />
                </Grid.RowDefinitions>
                <Grid.ColumnDefinitions>
                    <ColumnDefinition Width="*" />
                    <ColumnDefinition Width="*" />
                </Grid.ColumnDefinitions>
                <Image Source="deer.jpg" Grid.Row="0" Grid.Column="0" HeightRequest="300" WidthRequest="300" />
                <Grid x:Name="controlsGrid" Grid.Row="0" Grid.Column="1" >
                    <Grid.RowDefinitions>
                        <RowDefinition Height="Auto" />
                        <RowDefinition Height="Auto" />
                        <RowDefinition Height="Auto" />
                    </Grid.RowDefinitions>
                    <Grid.ColumnDefinitions>
                        <ColumnDefinition Width="Auto" />
                        <ColumnDefinition Width="*" />
                    </Grid.ColumnDefinitions>
                    <Label Text="Name:" Grid.Row="0" Grid.Column="0" />
                    <Label Text="Date:" Grid.Row="1" Grid.Column="0" />
                    <Label Text="Tags:" Grid.Row="2" Grid.Column="0" />
                    <Entry Grid.Row="0" Grid.Column="1" />
                    <Entry Grid.Row="1" Grid.Column="1" />
                    <Entry Grid.Row="2" Grid.Column="1" />
                </Grid>
            </Grid>
            <Grid x:Name="buttonsGrid" Grid.Row="1">
                <Grid.ColumnDefinitions>
                    <ColumnDefinition Width="*" />
                    <ColumnDefinition Width="*" />
                    <ColumnDefinition Width="*" />
                </Grid.ColumnDefinitions>
                <Button Text="Previous" Grid.Column="0" />
                <Button Text="Save" Grid.Column="1" />
                <Button Text="Next" Grid.Column="2" />
            </Grid>
        </Grid>
    </ContentPage.Content>
</ContentPage>

还有以下程序代码来处理旋转变化：

private double width;
private double height;

protected override void OnSizeAllocated (double width, double height){
    base.OnSizeAllocated (width, height);
    if (width != this.width || height != this.height) {
        this.width = width;
        this.height = height;
        if (width > height) {
            innerGrid.RowDefinitions.Clear();
            innerGrid.ColumnDefinitions.Clear ();
            innerGrid.RowDefinitions.Add (new RowDefinition{ Height = new GridLength (1, GridUnitType.Star) });
            innerGrid.ColumnDefinitions.Add (new ColumnDefinition { Width = new GridLength (1, GridUnitType.Star) });
            innerGrid.ColumnDefinitions.Add (new ColumnDefinition { Width = new GridLength (1, GridUnitType.Star) });
            innerGrid.Children.Remove (controlsGrid);
            innerGrid.Children.Add (controlsGrid, 1, 0);
        } else {
            innerGrid.RowDefinitions.Clear();
            innerGrid.ColumnDefinitions.Clear ();
            innerGrid.ColumnDefinitions.Add (new ColumnDefinition{ Width = new GridLength (1, GridUnitType.Star) });
            innerGrid.RowDefinitions.Add (new RowDefinition { Height = new GridLength (1, GridUnitType.Auto) });
            innerGrid.RowDefinitions.Add (new RowDefinition { Height = new GridLength (1, GridUnitType.Star) });
            innerGrid.Children.Remove (controlsGrid);
            innerGrid.Children.Add (controlsGrid, 0, 1);
        }
    }
}

请注意以下事项：

由于页面布局方式，有一种方法来更改控件的网格位置。

设备方向

控制方向

iOS

Android

通用 Windows 平台

对方向更改做出反应

响应式布局

StackLayout

AbsoluteLayout

RelativeLayout

网格

相关链接

其他资源
