使用 Azure CLI 以應用程式閘道管理網路流量

文章
03/25/2024

針對您維護的伺服器，可以使用應用程式閘道來管理及保護其網路流量。您可以使用 Azure CLI 來建立應用程式閘道，它使用虛擬機器擴展集作為後端伺服器。在此範例中，擴展集會包含兩個虛擬機器執行個體。會將擴展集新增至應用程式閘道的預設後端集區。

在本文中，您將學會如何：

設定網路
建立應用程式閘道
建立包含預設後端集區的虛擬機器擴展集

如果您想要的話，可以使用 Azure PowerShell 完成本程序。

如果您沒有 Azure 訂閱，請在開始之前，先建立 Azure 免費帳戶。

必要條件

在 Azure Cloud Shell 中使用 Bash 環境。如需詳細資訊，請參閱 Azure Cloud Shell 中的 Bash 快速入門。
若要在本地執行 CLI 參考命令，請安裝 Azure CLI。若您在 Windows 或 macOS 上執行，請考慮在 Docker 容器中執行 Azure CLI。如需詳細資訊，請參閱〈如何在 Docker 容器中執行 Azure CLI〉。
- 如果您使用的是本機安裝，請使用 az login 命令，透過 Azure CLI 來登入。請遵循您終端機上顯示的步驟，完成驗證程序。如需其他登入選項，請參閱使用 Azure CLI 登入。
- 出現提示時，請在第一次使用時安裝 Azure CLI 延伸模組。如需擴充功能詳細資訊，請參閱使用 Azure CLI 擴充功能。
- 執行 az version 以尋找已安裝的版本和相依程式庫。若要升級至最新版本，請執行 az upgrade。

本教學課程需要 2.0.4 版或更新版本的 Azure CLI。如果您是使用 Azure Cloud Shell，就已安裝最新版本。

建立資源群組

資源群組是在其中部署與管理 Azure 資源的邏輯容器。使用 az group create 建立資源群組。

下列範例會在 eastus 位置建立名為 myResourceGroupAG 的資源群組。

az group create --name myResourceGroupAG --location eastus

建立網路資源

使用 az network vnet create 建立名為 myVNet 的虛擬網路，以及名為 myAGSubnet 的子網路。然後即可使用 az network vnet subnet create 新增名為 myBackendSubnet 的子網路，後端伺服器需要該子網路。使用 az network public-ip create 建立名為 myAGPublicIPAddress 的公用 IP 位址。

az network vnet create \
 --name myVNet \
 --resource-group myResourceGroupAG \
 --location eastus \
 --address-prefix 10.0.0.0/16 \
 --subnet-name myAGSubnet \
 --subnet-prefix 10.0.1.0/24

az network vnet subnet create \
 --name myBackendSubnet \
 --resource-group myResourceGroupAG \
 --vnet-name myVNet \
 --address-prefix 10.0.2.0/24

az network public-ip create \
 --resource-group myResourceGroupAG \
 --name myAGPublicIPAddress \
 --allocation-method Static \
 --sku Standard

建立應用程式閘道

使用 az network application-gateway create，建立名為 myAppGateway 的應用程式閘道。當您使用 Azure CLI 建立應用程式閘道時，需要指定設定資訊，例如容量、SKU 和 HTTP 設定。應用程式閘道會指派給您先前建立的 myAGSubnet 和 myPublicIPAddress。

az network application-gateway create \
 --name myAppGateway \
 --location eastus \
 --resource-group myResourceGroupAG \
 --vnet-name myVNet \
 --subnet myAGsubnet \
 --capacity 2 \
 --sku Standard_v2 \
 --http-settings-cookie-based-affinity Disabled \
 --frontend-port 80 \
 --http-settings-port 80 \
 --http-settings-protocol Http \
 --public-ip-address myAGPublicIPAddress \
 --priority 100

可能需要幾分鐘的時間來建立應用程式閘道。建立應用程式閘道後，您可以看到這些新功能：

appGatewayBackendPool - 應用程式閘道必須至少有一個後端位址集區。
appGatewayBackendHttpSettings - 指定以連接埠 80 和 HTTP 通訊協定來進行通訊。
appGatewayHttpListener - 與 appGatewayBackendPool 相關聯的預設接聽程式。
appGatewayFrontendIP - 將 myAGPublicIPAddress 指派給 appGatewayHttpListener。
rule1 - 與 appGatewayHttpListener 相關聯的預設路由規則。

建立虛擬機器擴展集

在此範例中，您會建立虛擬機器擴展集，以在應用程式閘道中提供後端集區的伺服器。擴展集中的虛擬機器會與 myBackendSubnet 和 appGatewayBackendPool 相關聯。若要建立擴展集，請使用 az vmss create。

az vmss create \
 --name myvmss \
 --resource-group myResourceGroupAG \
 --image Ubuntu2204 \
 --admin-username azureuser \
 --admin-password Azure123456! \
 --instance-count 2 \
 --vnet-name myVNet \
 --subnet myBackendSubnet \
 --vm-sku Standard_DS2 \
 --upgrade-policy-mode Automatic \
 --app-gateway myAppGateway \
 --backend-pool-name appGatewayBackendPool

安裝 NGINX

現在，您可以將 NGINX 安裝在虛擬機器擴展集上，以便測試對後端集區的 HTTP 連線。

az vmss extension set \
 --publisher Microsoft.Azure.Extensions \
 --version 2.0 \
 --name CustomScript \
 --resource-group myResourceGroupAG \
 --vmss-name myvmss \
 --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"], "commandToExecute": "./install_nginx.sh" }'

測試應用程式閘道

若要取得應用程式閘道的公用 IP 位址，請使用 az network public-ip show。將公用 IP 位址複製並貼到您瀏覽器的網址列。

az network public-ip show \
 --resource-group myResourceGroupAG \
 --name myAGPublicIPAddress \
 --query [ipAddress] \
 --output tsv

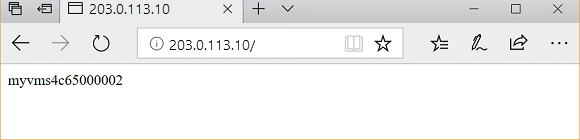

在應用程式閘道中測試基底 URL

清除資源

若不再需要，可移除資源群組、應用程式閘道和所有相關資源。

az group delete --name myResourceGroupAG --location eastus

下一步

使用 Web 應用程式防火牆來限制網路流量
