概觀

本教學課程說明如何在 Windows Server 2016、Windows Server 2012 R2 或 Windows Server 2012 上對執行 Hyper-V 的主機系統佈建資料箱閘道。

您需要有系統管理員權限，才能佈建及設定虛擬裝置。佈建及初始安裝程序可能需要大約 10 分鐘的時間才能完成。

在本教學課程中，您會了解如何：

確定主機符合最低裝置需求
在 Hypervisor 中佈建虛擬裝置
啟動虛擬裝置，並取得 IP 位址

如果您沒有 Azure 訂用帳戶，請在開始前建立免費帳戶。

必要條件

在 Windows Server 2016 或 Windows Server 2012 R2 上對執行 Hyper-V 的主機系統佈建虛擬裝置的必要條件如下。

針對資料箱閘道資源

在您開始前，請確定：

您已完成準備入口網站以使用資料箱閘道中的所有步驟。
您已如準備入口網站以使用資料箱閘道中所述，從 Azure 入口網站下載 Hyper-V 的虛擬裝置映像。

重要

在資料箱閘道上執行的軟體只能用於資料箱閘道資源。

針對資料箱閘道虛擬裝置

在您部署裝置之前，請確定：

您可以存取可用來佈建裝置、在 Windows Server 2012 R2 或更新版本上執行 Hyper-V 的主機系統。
主機系統能夠把下列資源專門用來佈建虛擬裝置：
- 至少 4 顆核心。
- 至少 8 GB 的 RAM。我們強烈建議至少 16 GB 的 RAM。
- 一個網路介面。
- 250 GB 的 OS 磁碟。
- 供資料使用的 2-TB 虛擬磁碟。

針對資料中心內的網路

在開始之前：

檢閱部署資料箱閘道的網路需求，並且根據每個需求設定資料中心網路。如需詳細資訊，請參閱資料箱閘道網路需求。
確定網際網路頻寬至少有 20 Mbps，以便讓裝置能夠發揮最大功能。

檢查主機系統

若要建立虛擬裝置，您需要：

安裝在 Windows Server 2016、Windows Server 2012 R2 或 Windows Server 2012 上的 Hyper-V 角色。
在已連線至主機的 Microsoft Windows 用戶端上的 Microsoft Hyper-V 管理員。
請確定要用來建立虛擬裝置的基本硬體 (主機系統)，能夠把下列資源專門提供給虛擬裝置來使用：
- 至少 4 個虛擬處理器。
- 至少 8 GB 的 RAM。我們強烈建議至少 16 GB 的 RAM。
- 網路介面，且已連線到能夠將流量路由至網際網路的網路。
- 250 GB 的 OS 磁碟。
- 供系統資料使用的 2-TB 虛擬磁碟。

BitLocker 考量

我們建議您在資料箱閘道虛擬機器上啟用 BitLocker。根據預設，不會啟用 BitLocker。如需詳細資訊，請參閱：
- Hyper-V 管理員中的加密支援設定
- 虛擬機器中的 BitLocker 支援

在 Hypervisor 中佈建虛擬裝置

請執行下列步驟，以便在您的 Hypervisor 中佈建裝置。

在 Windows Server 主機上，將虛擬裝置映像複製到本機磁碟機中。您已透過 Azure 入口網站下載這個 VHDX 映像。請記下您複製映像的位置，因為稍後會在程序中使用此映像。

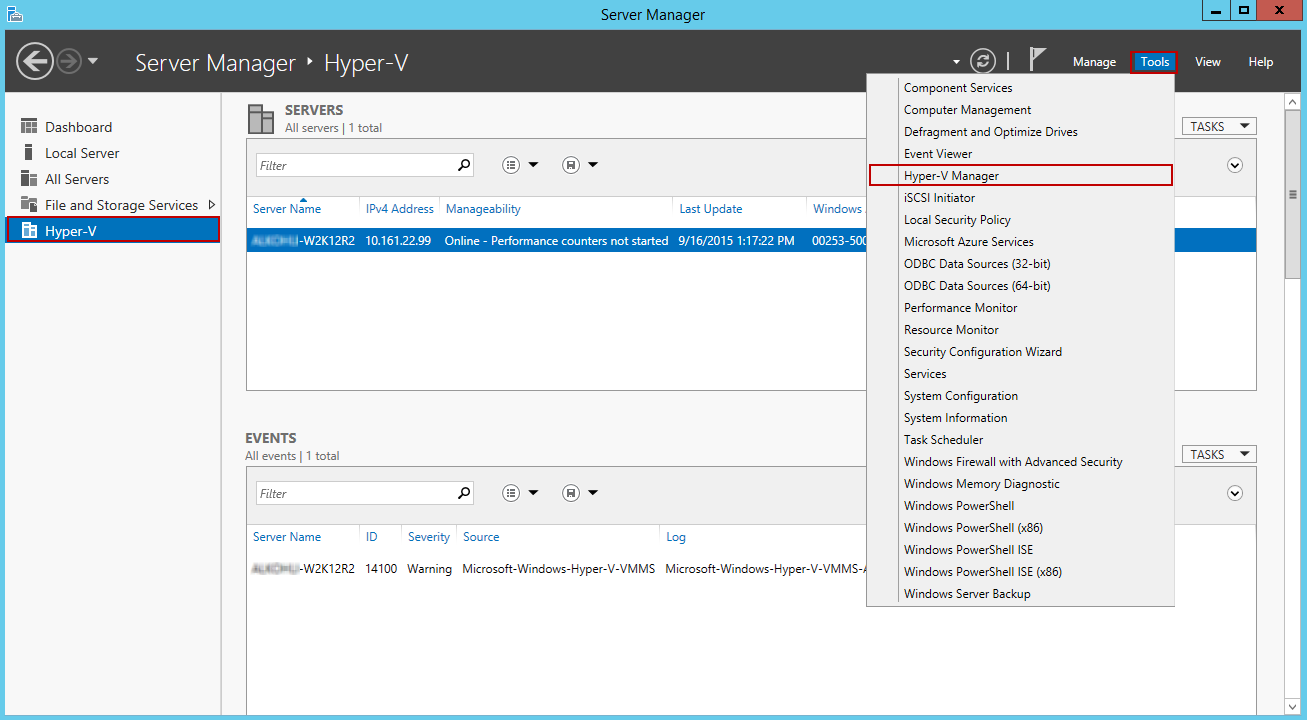

開啟 [伺服器管理員] 。按一下右上角的 [工具]，然後選取 [Hyper-V 管理員]。

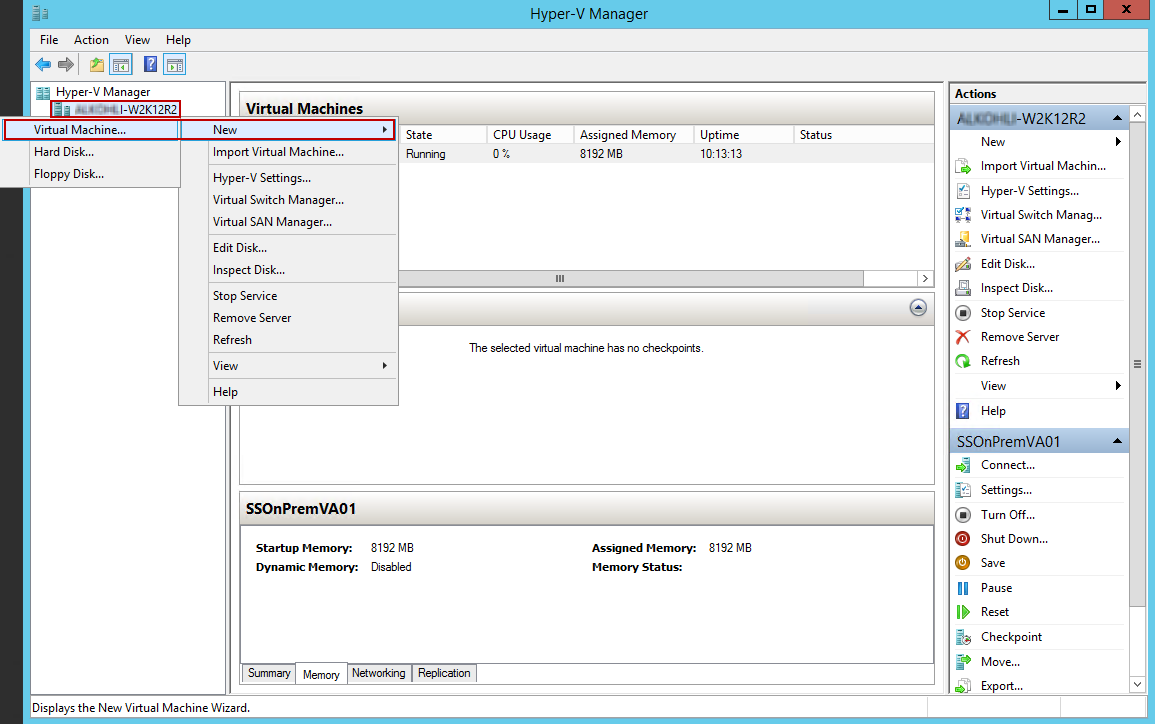

在 [Hyper-V 管理員] 的範圍窗格中，於您的系統節點上按一下滑鼠右鍵以開啟操作功能表，然後按一下 [新增]> [虛擬機器]。
在「新增虛擬機器精靈」的 [開始之前] 頁面上，按一下 [下一步]。

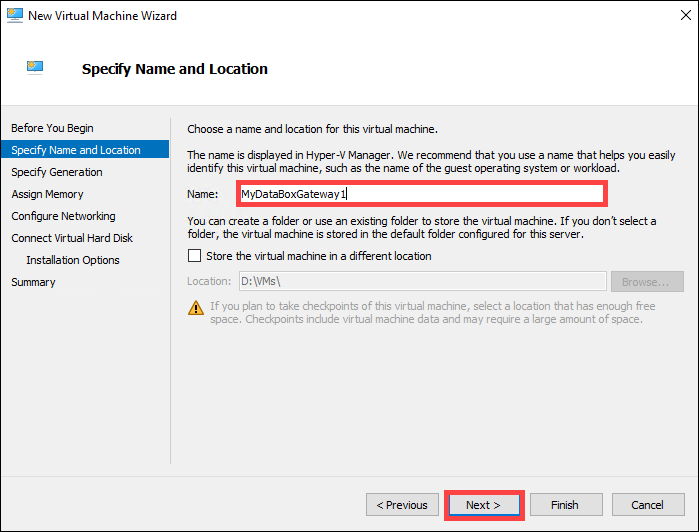

在「指定名稱和位置」頁面上，提供您虛擬裝置的「名稱」。按一下 [下一步] 。

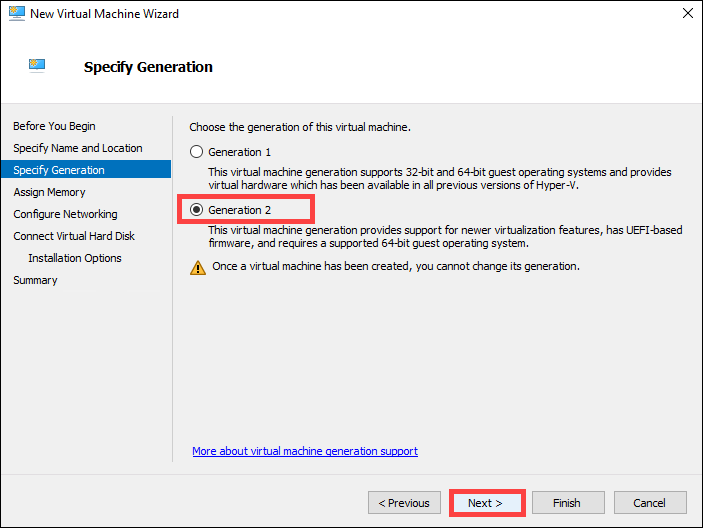

在 [指定世代] 頁面上，選擇 [第二代] 作為 .vhdx 裝置映像類型，然後按 [下一步]。

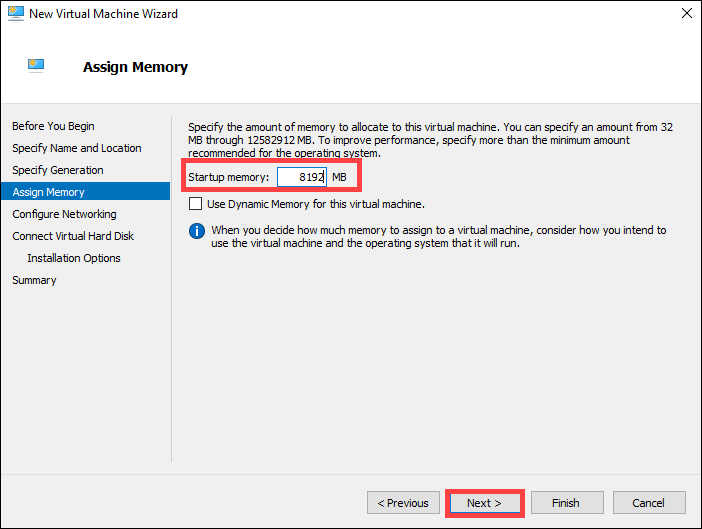

在 [指派記憶體] 頁面上，至少指定 8192 MB 的「啟動記憶體」，請勿啟用動態記憶體，然後按一下 [下一步]。

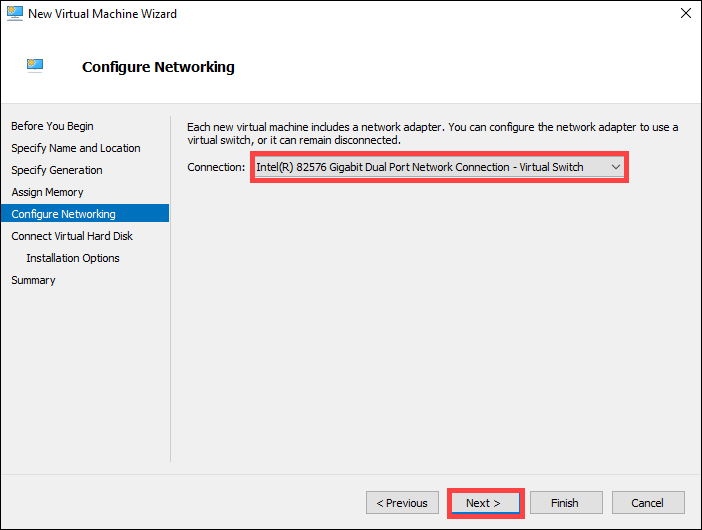

在 [設定網路功能] 頁面上，指定連線到網際網路的虛擬交換器，然後按一下 [下一步]。

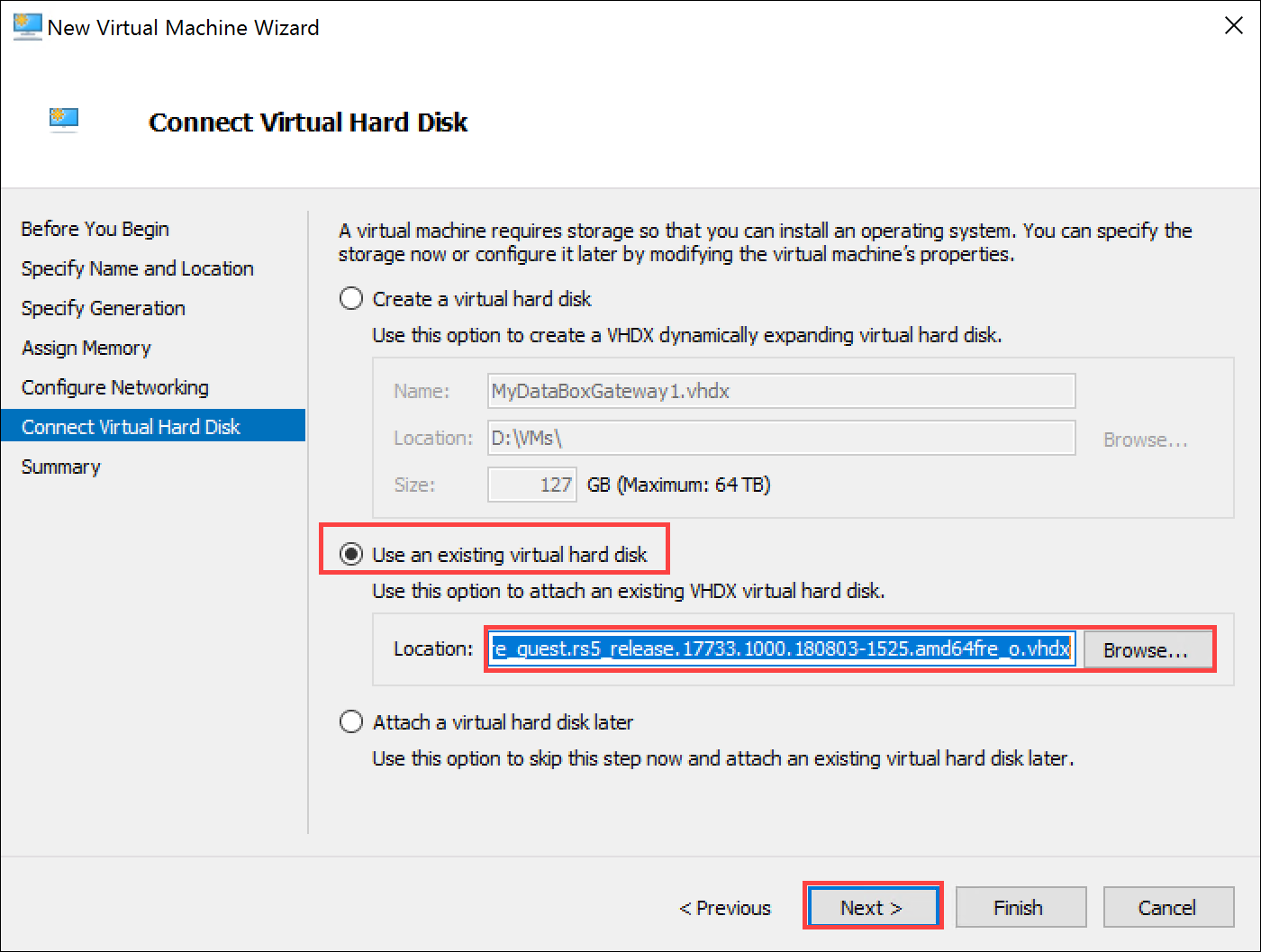

在「連接虛擬硬碟」頁面上，選擇 [使用現有的虛擬硬碟]，指定虛擬裝置映像的位置，然後按 [下一步]。

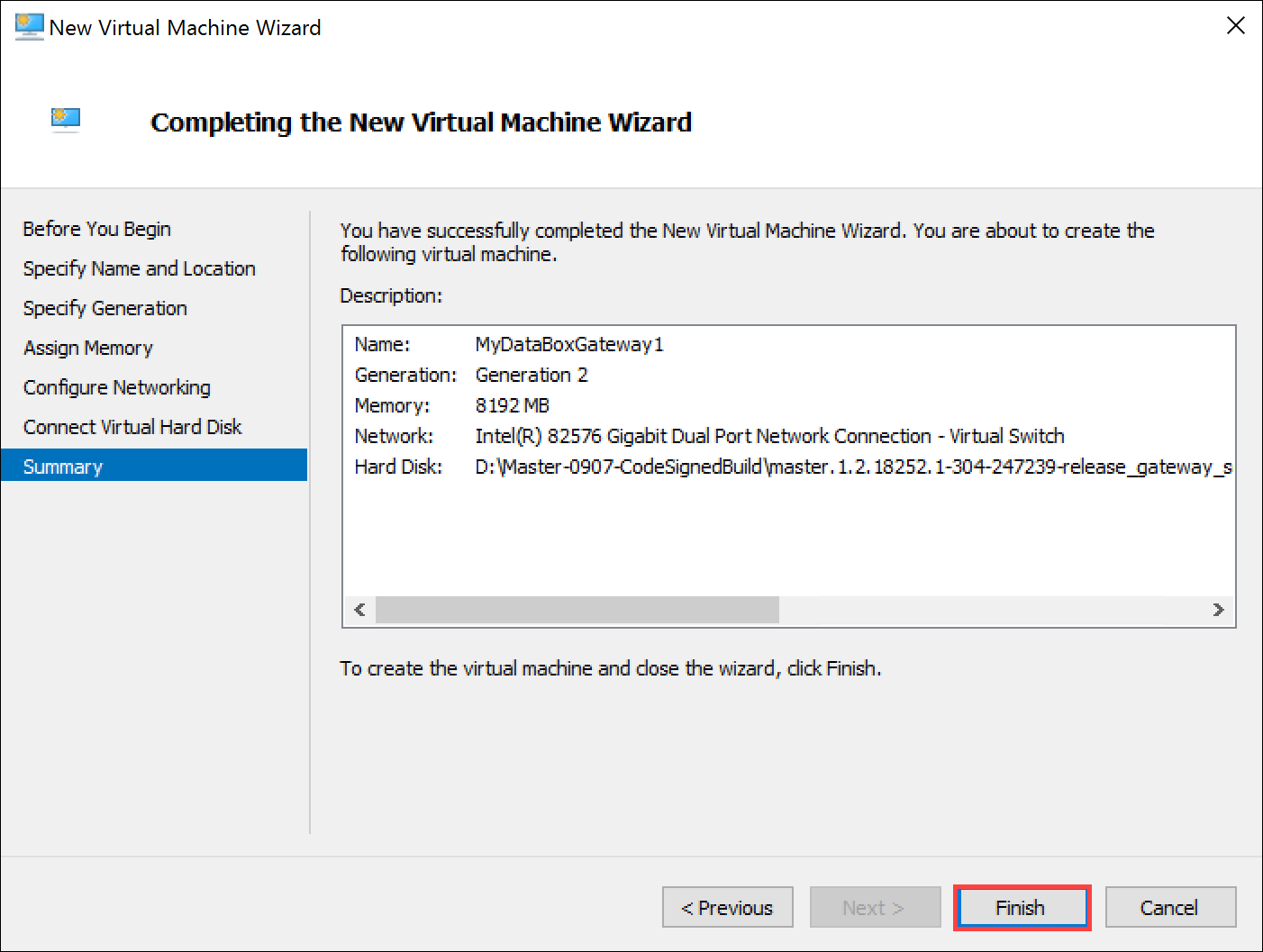

檢閱「摘要」，然後按一下 [結束] 來建立虛擬機器。

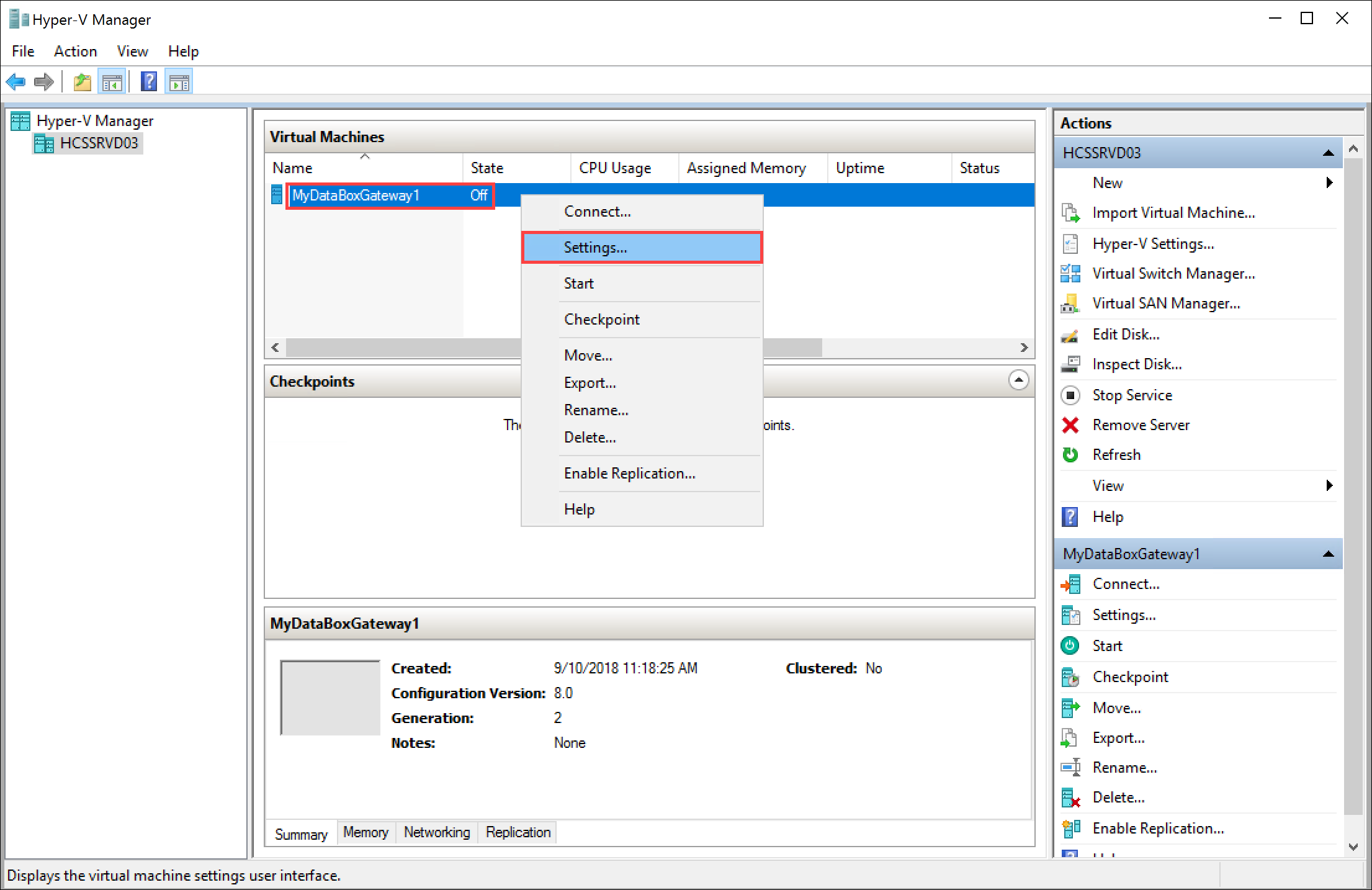

若要符合最低需求，您需要四顆虛擬處理器。若要新增四顆虛擬處理器，請在 [Hyper-V 管理員] 視窗中選取您的主機系統。在右窗格中的 [虛擬機器] 清單下，找出您剛才建立的虛擬機器。選取虛擬機器的名稱並按一下滑鼠右鍵，然後選取 [設定] 。

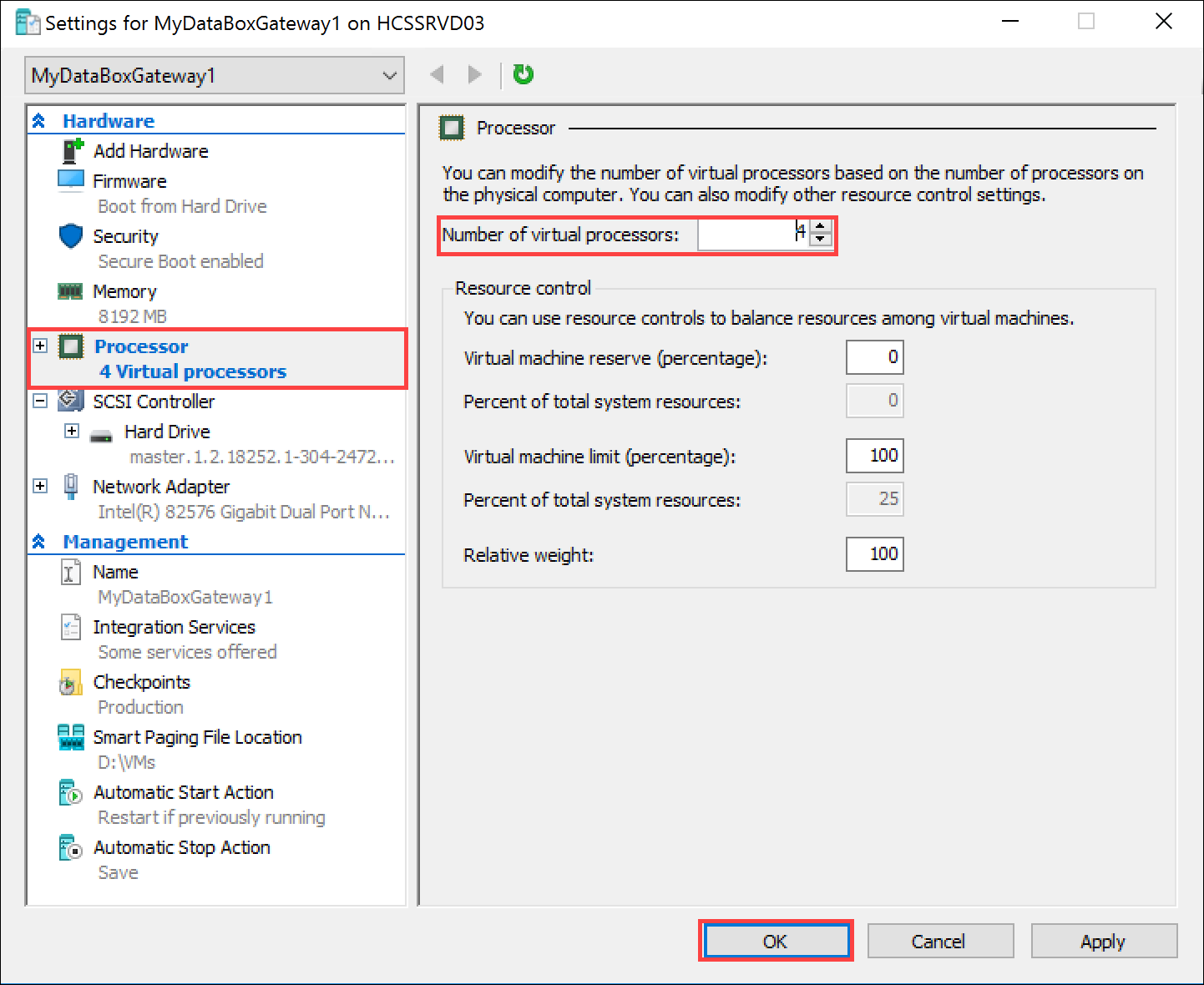

在 [設定] 頁面上，按一下左窗格中的 [處理器]。在右窗格中，將 [虛擬處理器數目] 設定為 4 (或更多)。按一下套用。

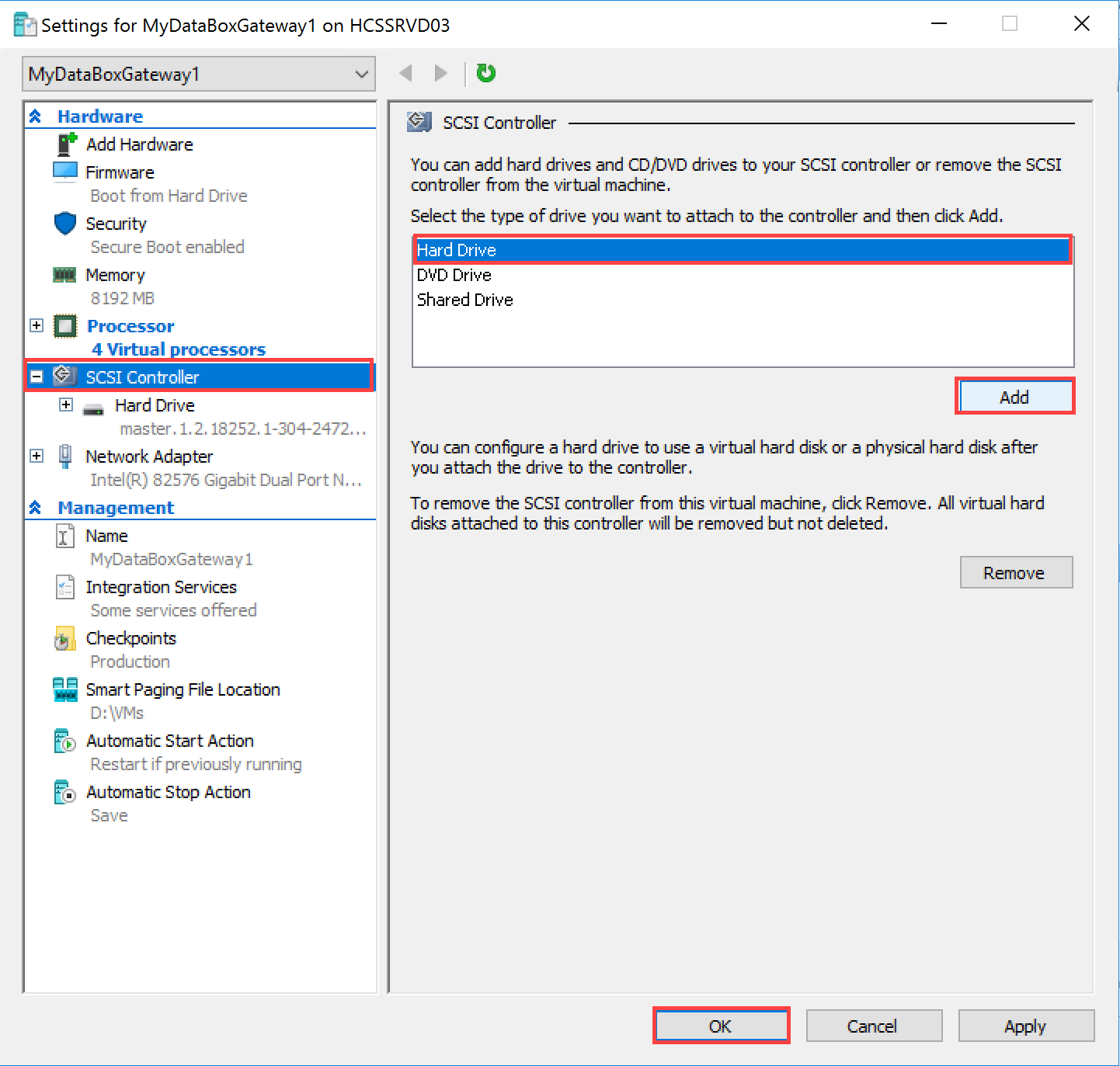

您也必須新增 2-TB 的虛擬資料磁碟，才能符合最低需求。在 [設定] 頁面中：
1. 在左窗格中，選取 [SCSI 控制器]。

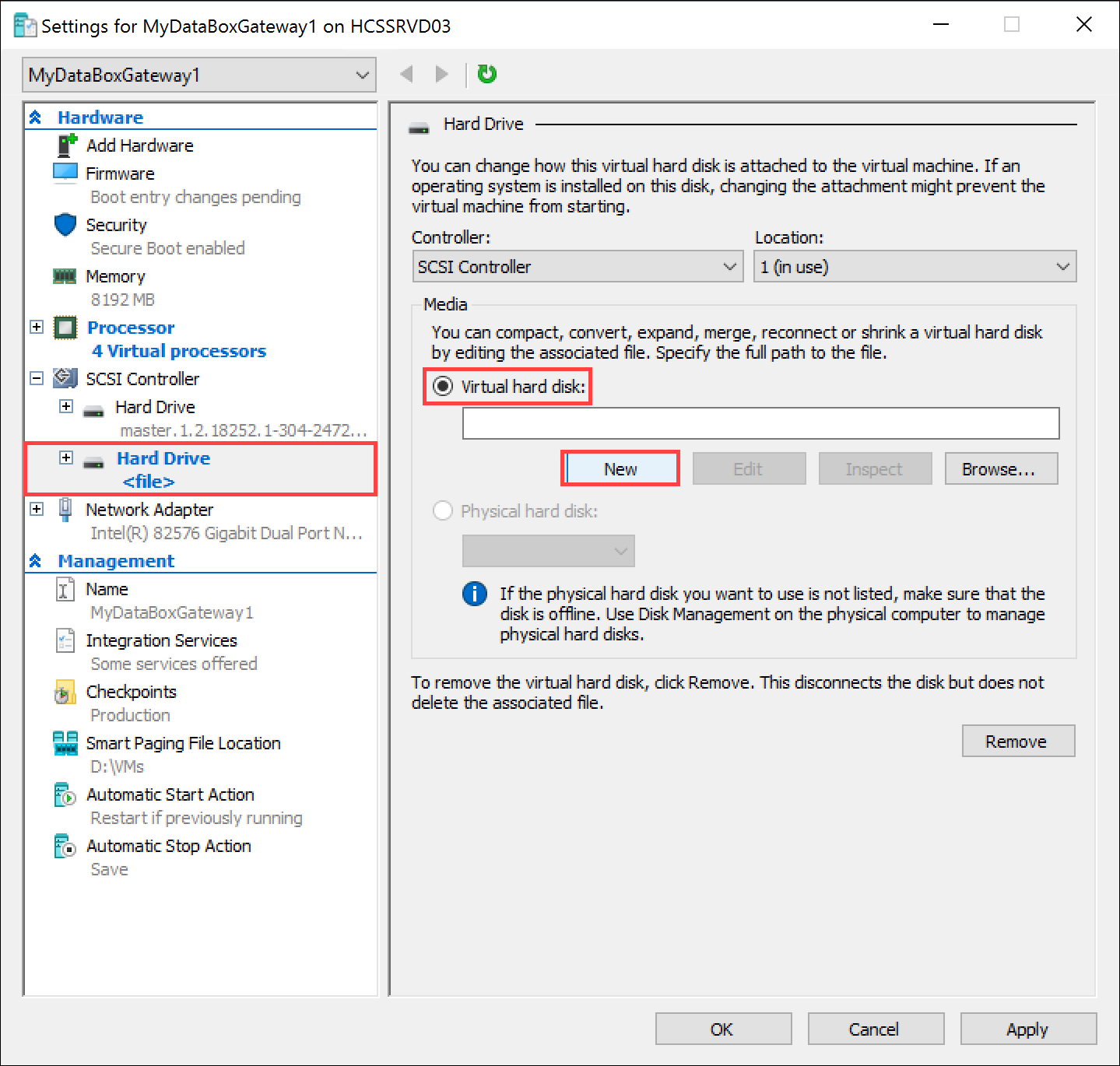

2. 在右窗格中，選取 [硬碟]，然後按一下 [新增]。
在 [硬碟] 頁面上，選取 [虛擬硬碟] 選項，然後按一下 [新增]。 [新增虛擬硬碟精靈] 會啟動。
在「新增虛擬硬碟精靈」的 [開始之前] 頁面上，按一下 [下一步]。
在 [選擇磁碟格式] 頁面上，接受 [VHDX] 格式預設選項。按一下 [下一步] 。

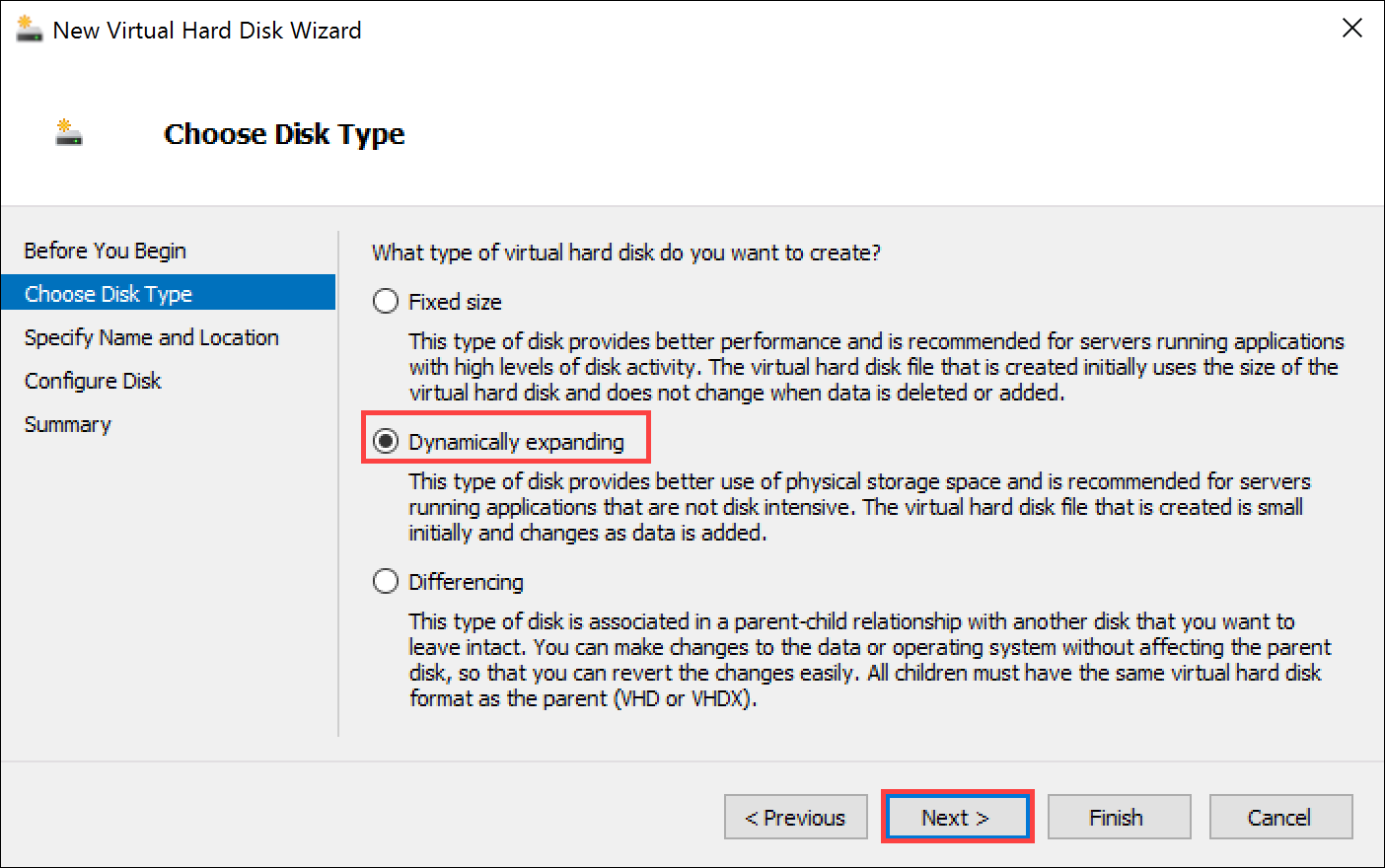

在 [選擇磁碟類型] 頁面上，將虛擬硬碟類型設定為 [動態擴充] \(建議選項)。 [固定大小] 磁碟可以運作，但您可能需要等待很長一段時間。建議您不要使用 [差異] 選項。按一下 [下一步] 。

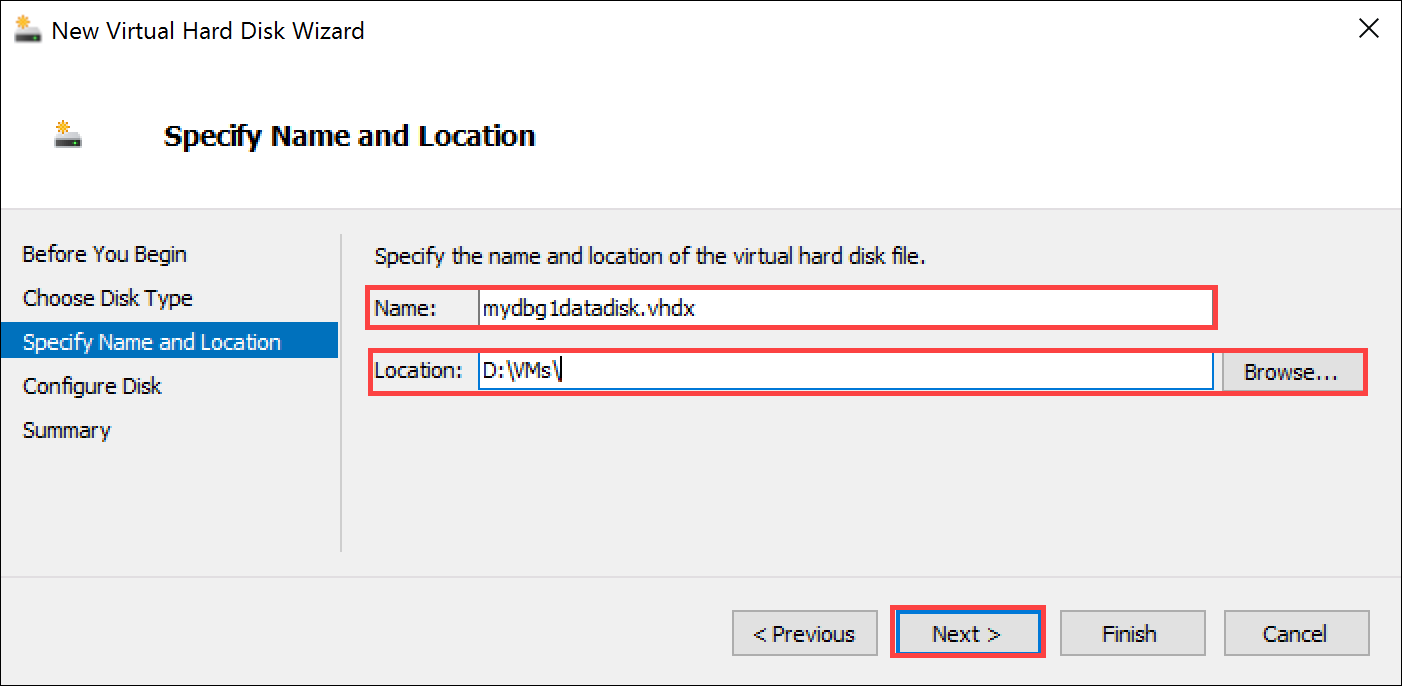

在 [指定名稱和位置] 頁面上，提供資料磁碟的「名稱」和「位置」(您可以瀏覽至該位置)。按一下 [下一步] 。

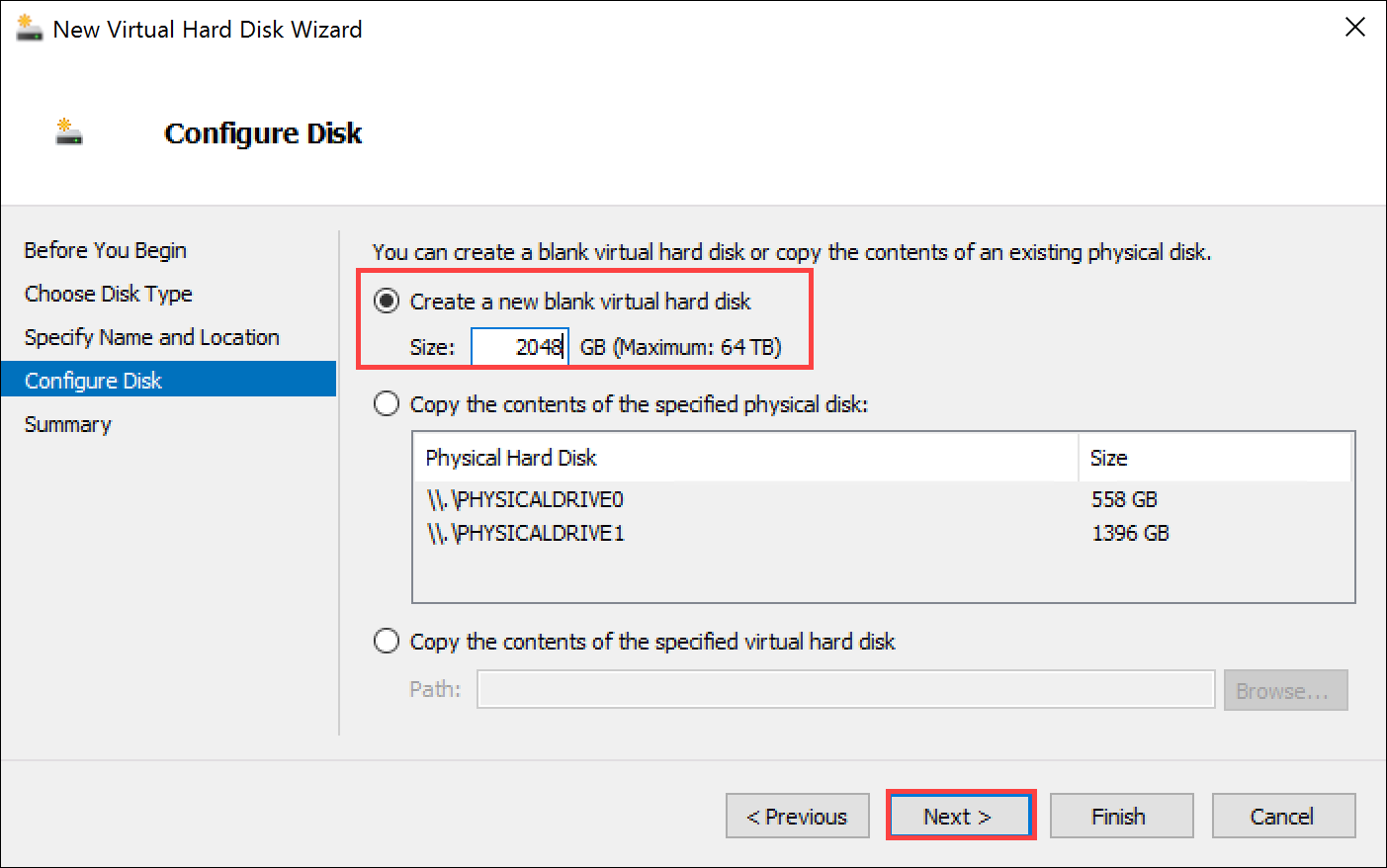

在「設定磁碟」頁面上，選取 [建立新的空白虛擬硬碟] 選項，然後將大小指定為 2 TB (或更多)。

2 TB 是最低需求，您永遠可以佈建更大的磁碟。請注意，佈建之後您無法縮小磁碟。嘗試壓縮磁碟會導致裝置上的所有本機資料遺失。不支援擴充資料磁碟。按一下 [下一步] 。

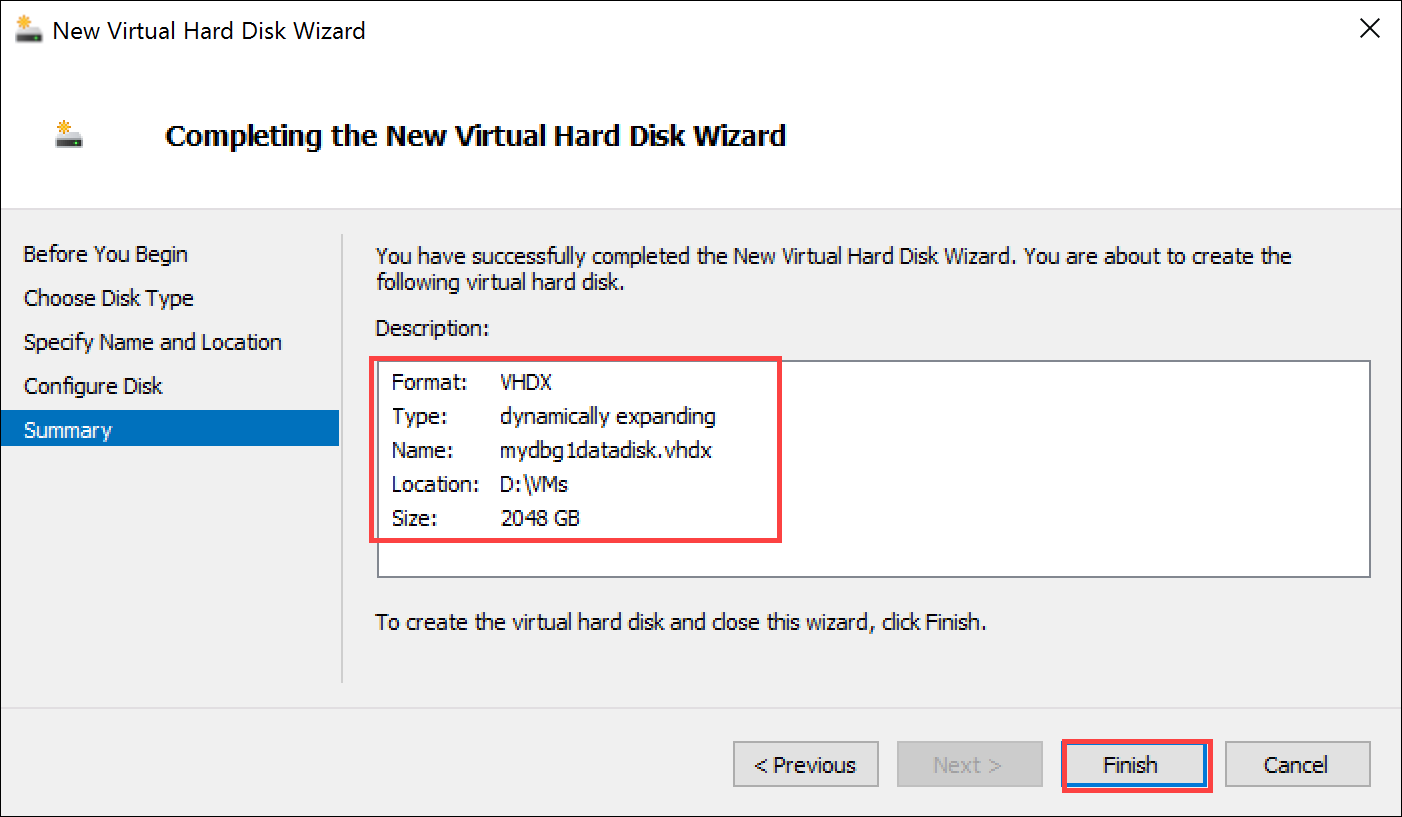

在 [摘要] 頁面上，檢閱虛擬資料磁碟的詳細資料，如果您對這些資料感到滿意，請按一下 [完成] 來建立磁碟。精靈會關閉，虛擬硬碟會新增至您的電腦。

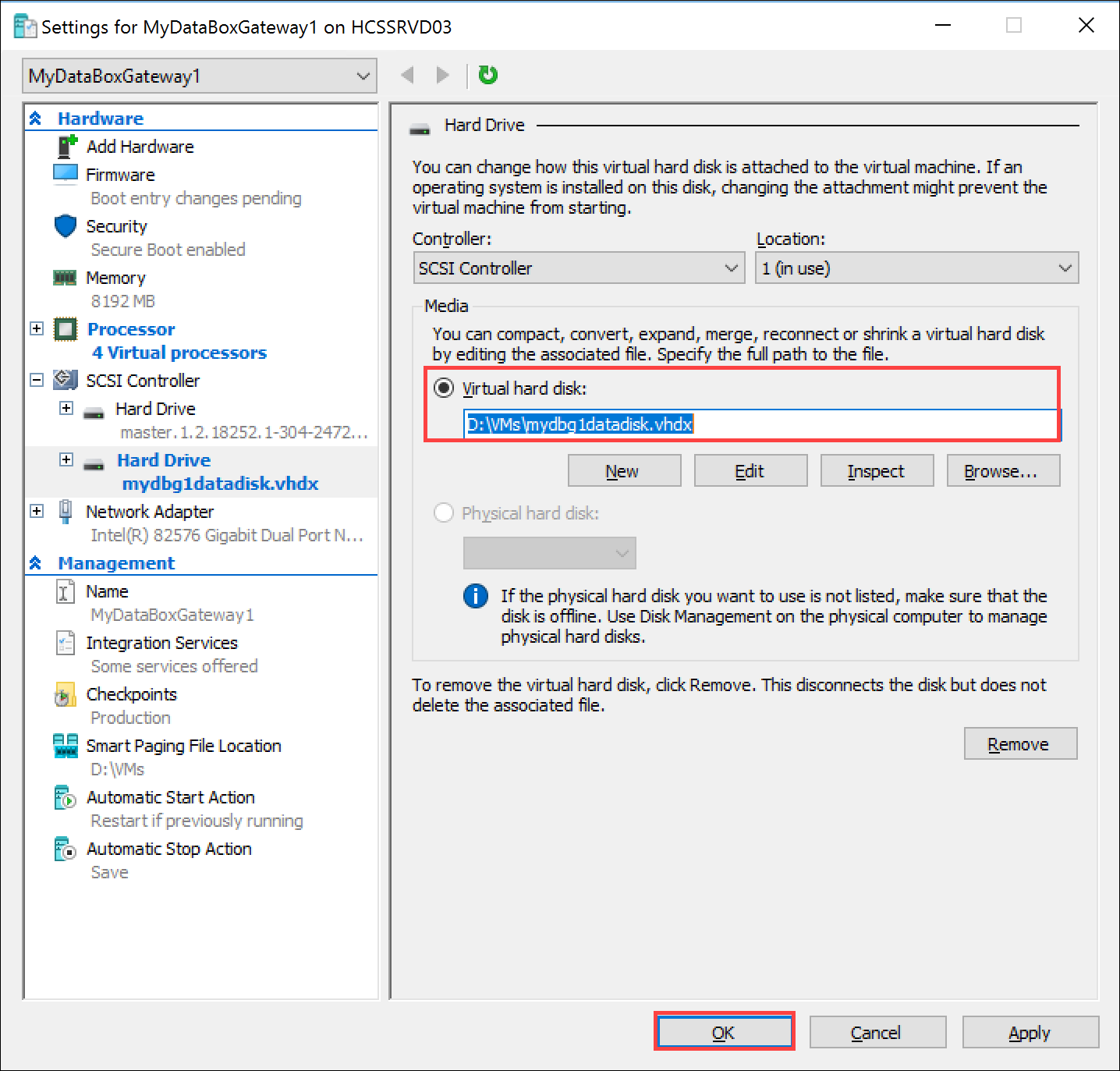

返回 [設定] 頁面。按一下 [確定] 來關閉「設定」頁面並返回 [Hyper-V 管理員] 視窗。

您的虛擬機器已設定成功。

注意

您無法複製已設定的 VHD 來佈建新的資料箱閘道。每個新的資料箱閘道虛擬裝置都必須從 Azure 入口網站下載之 Hyper-V 的虛擬裝置映像進行佈建。

啟動虛擬裝置並取得 IP 位址

請執行下列步驟來啟動您的虛擬裝置，並連線到該虛擬裝置。

啟動虛擬裝置

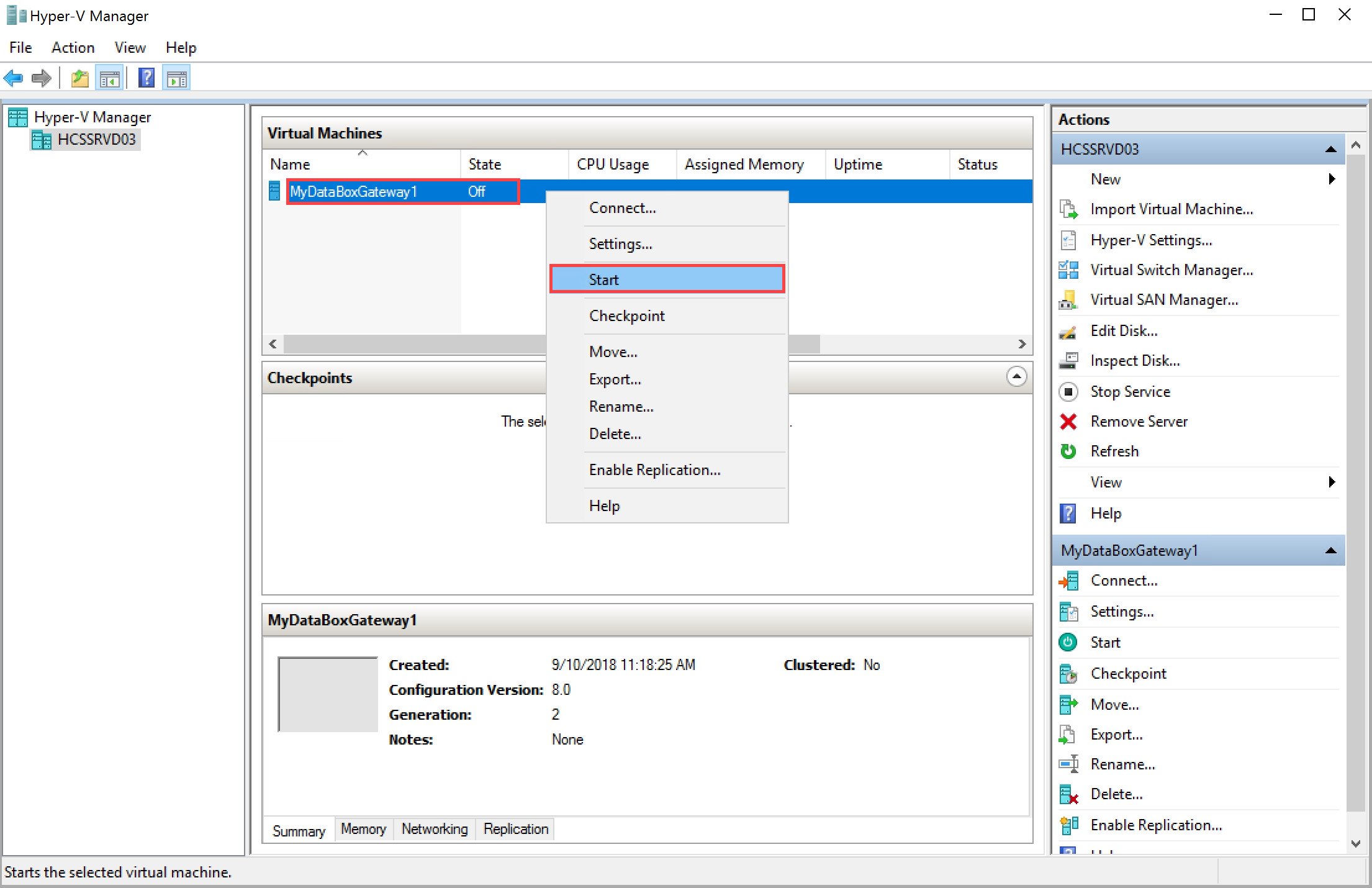

啟動虛擬裝置。
當裝置開始執行之後，選取裝置並按一下滑鼠右鍵，然後選取 [連接] 。
您可能需要等待 10 至 15 分鐘，裝置才會準備就緒。主控台會顯示狀態訊息以表明進度。裝置就緒之後，請前往 [動作] 。按 Ctrl + Alt + Delete 來登入虛擬裝置。預設使用者為 EdgeUser，預設密碼為 Password1。
步驟 5 至 7 僅適用於在非 DHCP 環境中開機的情況。如果您是在 DHCP 環境中，請略過這些步驟。如果您是在非 DHCP 環境中讓裝置開機，您會看到此效果的訊息。
若要設定網路，請使用 Get-HcsIpAddress 命令來列出虛擬裝置上已啟用的網路介面。如果您的裝置有已啟用的單一網路介面，系統指派給該介面的預設名稱會是 Ethernet。
使用 Set-HcsIpAddress Cmdlet 來設定網路。請參閱下列範例：

Set-HcsIpAddress –Name Ethernet –IpAddress 10.161.22.90 –Netmask 255.255.255.0 –Gateway 10.161.22.1

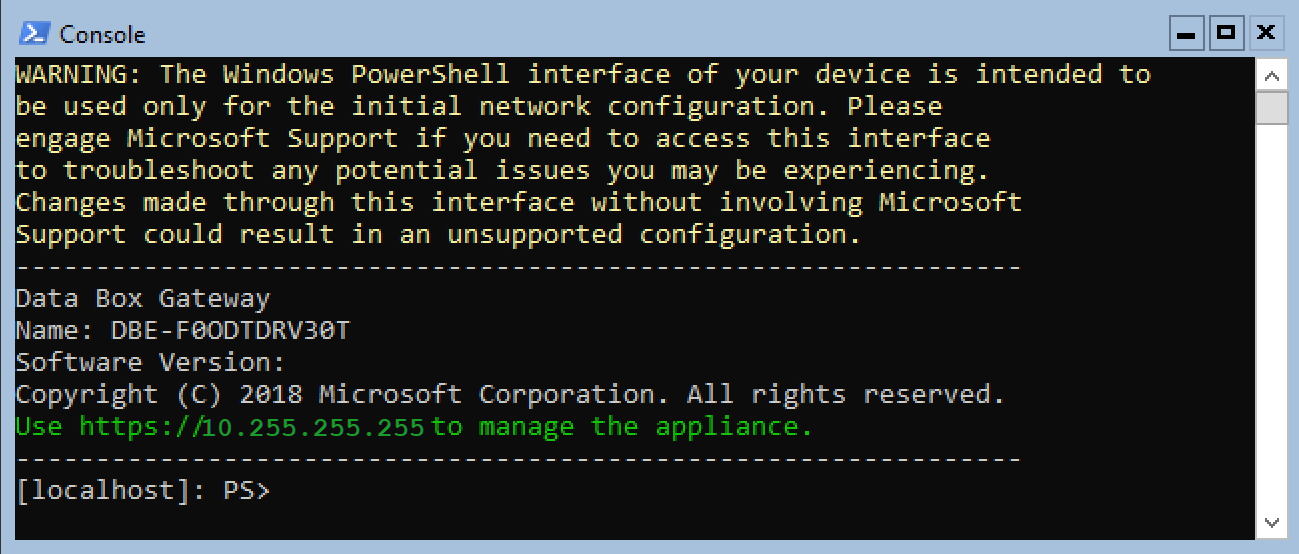

初始安裝程序完成，且裝置已開機之後，您將會看到裝置橫幅文字。請記下 IP 位址及橫幅文字中的 URL，以便管理裝置。使用此 IP 位址連線到虛擬裝置的 Web UI，以及完成本機安裝和啟用。

如果裝置不符合最低設定需求，橫幅文字中會出現錯誤訊息。請修改裝置設定，讓電腦有足夠的資源符合最低需求。然後您就可以將裝置重新啟動，並連線到該裝置。請參閱確認主機系統符合最低虛擬裝置需求中的最低組態需求。

如果您在使用本機 Web UI 進行初始設定時碰到其他任何錯誤，請參閱下列工作流程：

下一步

在本教學課程中，您已了解資料箱閘道的相關主題，像是：

確定主機符合最低裝置需求
在 Hypervisor 中佈建虛擬裝置
啟動虛擬裝置，並取得 IP 位址

前進至下一個教學課程，以了解如何連線、設定及啟動您的虛擬裝置。

連線並設定您的資料箱閘道
