教學課程：使用 PowerShell 將 HSM 部署至現有的虛擬網路

文章
08/13/2024

Azure 專用 HSM 服務提供實體裝置以供單獨客戶使用，其具有完整的系統管理控制權和完整的管理責任。 Microsoft 會提供實體硬體，因此必須控制這些裝置的配置方式，以確保有效地管理容量。因此，在 Azure 訂用帳戶內，通常看不見可供佈建資源的專用 HSM 服務。任何需要存取專用 HSM 服務的 Azure 客戶都必須先連絡其 Microsoft 客戶代表，要求註冊專用 HSM 服務。唯有順利完成此程序，才可能進行佈建。

本教學課程主要示範典型的佈建程序，其中：

客戶已經有虛擬網路
他們有虛擬機器
他們必須將 HSM 資源新增到該現有的環境中。

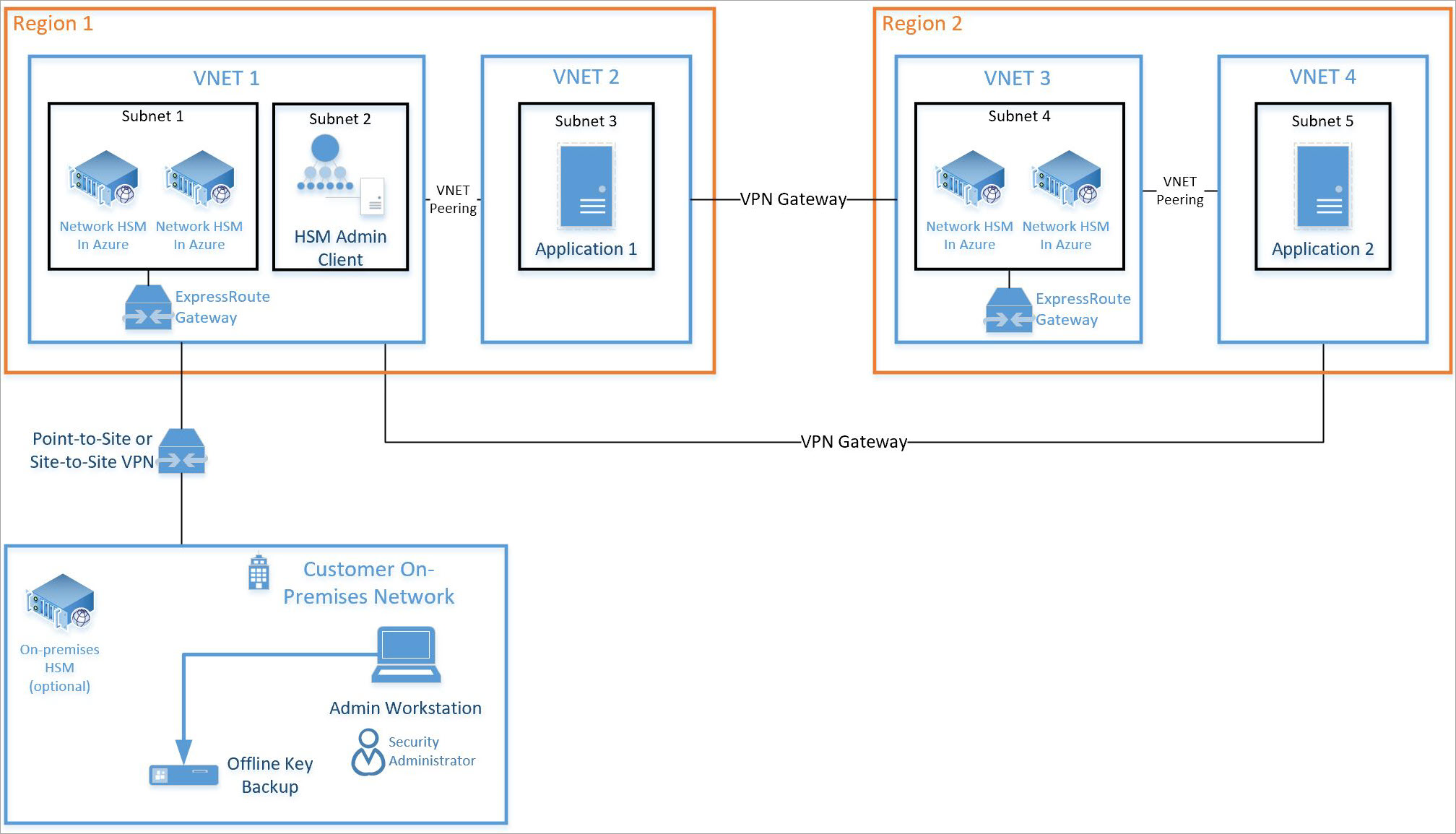

高可用性、多區域的典型部署結構可能如下所示：

本教學課程著重於已整合到現有虛擬網路 (請參閱上述的 VNET 1) 的一對 HSM 和必要 ExpressRoute 網路閘道 (請參閱上述的子網路 1)。所有其他資源都是標準 Azure 資源。相同的整合程序可以用於上述 VNET 3 上子網路 4 中的 HSM。

注意

建議您使用 Azure Az PowerShell 模組來與 Azure 互動。若要開始使用，請參閱安裝 Azure PowerShell (部分機器翻譯)。若要了解如何移轉至 Az PowerShell 模組，請參閱將 Azure PowerShell 從 AzureRM 移轉至 Az。

必要條件

Azure 入口網站目前不提供 Azure 專用 HSM ，因此與服務的所有互動都是透過命令列或使用 PowerShell 進行。本教學課程會在 Azure Cloud Shell 中使用 PowerShell。如果您不熟悉 PowerShell，則請遵循以下的入門指示：Azure PowerShell 使用者入門。

假設：

您擁有所指派的 Microsoft 帳戶管理員，並符合五百萬 (5M) 美元或更高的整體認可 Azure 營收，以符合 Azure 專用 HSM 的上線和使用資格。
您已完成 Azure 專用 HSM 註冊程序並且獲准使用服務。若非如此，則連絡 Microsoft 客戶代表以取得詳細資料。
您已建立這些資源的資源群組，以及本教學課程中所部署新資源的資源群組。
您已經建立所需的虛擬網路、子網路和虛擬機器，而現在想要將 2 個 HSM 整合到該部署中。

以下指示假設您已經瀏覽至 Azure 入口網站，而且已開啟 Cloud Shell (選取靠近入口網站右上方的 ">_")。

佈建專用 HSM

透過 ExpressRoute 閘道佈建 HSM 並將其整合到現有的虛擬網路時，會使用 ssh 來驗證，以確保 HSM 裝置的連線性和基本可用性，以便進行任何進一步的設定活動。下列命令會使用 Resource Manager 範本來建立 HSM 資源和相關聯的網路資源。

驗證功能註冊

如上所述，任何佈建活動都要求向您的訂用帳戶註冊專用 HSM 服務。若要加以驗證，請在 Azure 入口網站 Cloud Shell 中執行下列 PowerShell 命令。

Get-AzProviderFeature -ProviderNamespace Microsoft.HardwareSecurityModules -FeatureName AzureDedicatedHsm

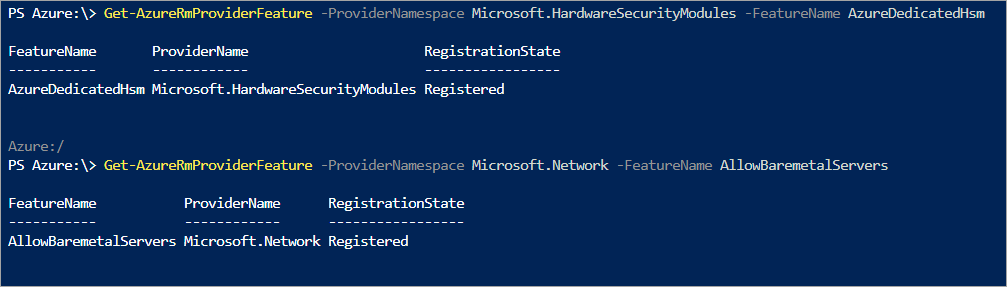

在您繼續進行前，命令應該會傳回 "Registered" 狀態。如果您尚未註冊此服務，則請連絡 Microsoft 帳戶代表。

建立 HSM 資源

HSM 裝置會佈建到客戶的虛擬網路中，這需要子網路。 ExpressRoute 網路閘道是可供 HSM 啟用虛擬網路與實體裝置之間通訊的相依性，而虛擬機器最終需要使用 Thales 用戶端軟體存取 HSM 裝置。

您可以根據下列範例，使用 ARM 範本建立專用 HSM 資源。您必須將包含 "value":"" 的行取代為您偏好的資源名稱，以更新參數。

namingInfix HSM 資源名稱的首碼
ExistingVirtualNetworkName 用於 HSM 的虛擬網路名稱
DedicatedHsmResourceName1 資料中心戳記 1 中的 HSM 資源名稱
DedicatedHsmResourceName2 資料中心戳記 2 中的 HSM 資源名稱
hsmSubnetRange HSM 的子網路 IP 位址範圍
ERSubnetRange VNET 閘道的子網路 IP 位址範圍

這些變更的範例如下所示：

{
"$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentTemplate.json",
  "contentVersion": "1.0.0.0",
  "parameters": {
    "namingInfix": {
      "value": "MyHSM"
    },
    "ExistingVirtualNetworkName": {
      "value": "MyHSM-vnet"
    },
    "DedicatedHsmResourceName1": {
      "value": "HSM1"
    },
    "DedicatedHsmResourceName2": {
      "value": "HSM2"
    },
    "hsmSubnetRange": {
      "value": "10.0.2.0/24"
    },
    "ERSubnetRange": {
      "value": "10.0.255.0/26"
    },
  }
}

相關聯的 Resource Manager 範本檔案會以此資訊建立六個資源：

指定的 VNET 中 HSM 的子網路
虛擬網路閘道的子網路
可將 VNET 連線到 HSM 裝置的虛擬網路閘道
閘道的公用 IP 位址
戳記 1 中的 HSM
戳記 2 中的 HSM

設定參數值後，需要將檔案上傳至 Azure 入口網站 Cloud Shell 檔案共用，以供使用。在 Azure 入口網站中，選取右上方的 ">_" Cloud Shell 符號，這會讓畫面的底部成為命令環境。選項為 BASH 和 PowerShell，而您應該選取 BASH (如果尚未設定)。

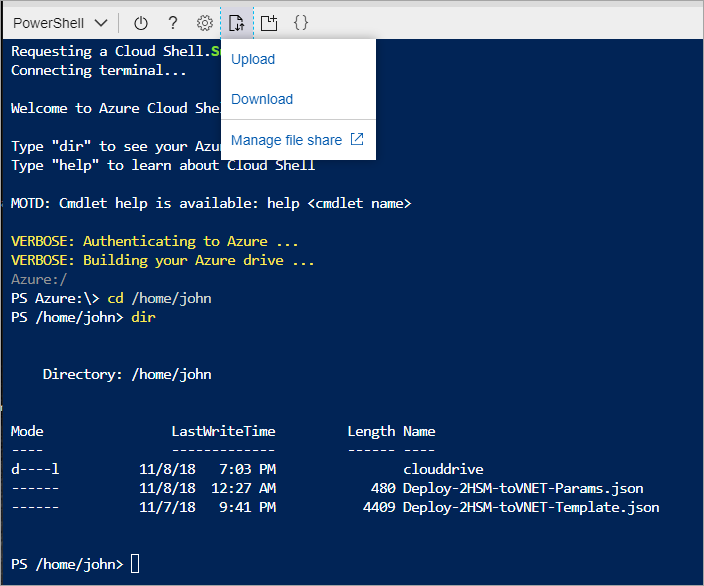

選取工具列上的上傳/下載選項，以將範本和參數檔案上載至您的檔案共用：

上傳檔案後，您就準備好建立資源。

建立新的 HSM 資源之前，需要一些必要條件資源。您必須具有虛擬網路，內含適用於計算、HSM 和閘道的子網路範圍。下列命令可作為建立這類虛擬網路的範例。

$compute = New-AzVirtualNetworkSubnetConfig `
  -Name compute `
  -AddressPrefix 10.2.0.0/24

$delegation = New-AzDelegation `
  -Name "myDelegation" `
  -ServiceName "Microsoft.HardwareSecurityModules/dedicatedHSMs"

$hsmsubnet = New-AzVirtualNetworkSubnetConfig `
  -Name hsmsubnet `
  -AddressPrefix 10.2.1.0/24 `
  -Delegation $delegation


$gwsubnet= New-AzVirtualNetworkSubnetConfig `
  -Name GatewaySubnet `
  -AddressPrefix 10.2.255.0/26


New-AzVirtualNetwork `
  -Name myHSM-vnet `
  -ResourceGroupName myRG `
  -Location westus `
  -AddressPrefix 10.2.0.0/16 `
  -Subnet $compute, $hsmsubnet, $gwsubnet

注意

請注意，對於虛擬網路而言最重要的組態是 HSM 裝置的子網路必須將委派設定為 "Microsoft.HardwareSecurityModules/dedicatedHSMs"。若未設定，HSM 佈建將無法運作。

一旦備妥所有必要條件，並且以您的唯一名稱更新 Resource Manager 範本 (至少是資源群組名稱)，請執行下列命令：


New-AzResourceGroupDeployment -ResourceGroupName myRG `
     -TemplateFile .\Deploy-2HSM-toVNET-Template.json `
     -TemplateParameterFile .\Deploy-2HSM-toVNET-Params.json `
     -Name HSMdeploy -Verbose

此命令應該需要大約 20 分鐘才能完成。使用的 "-verbose" 選項可確保持續顯示狀態。

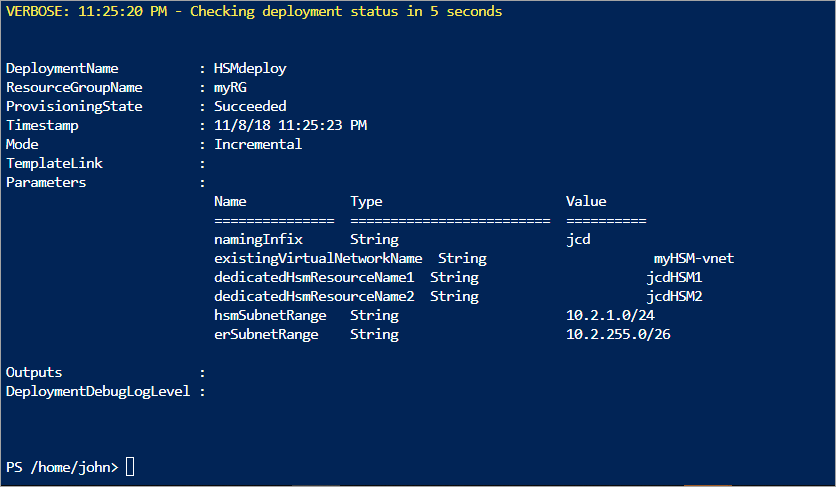

"provisioningState": "Succeeded" 表示順利完成時，您可以連線到現有的虛擬機器，並使用 SSH 來確保 HSM 裝置的可用性。

確認部署

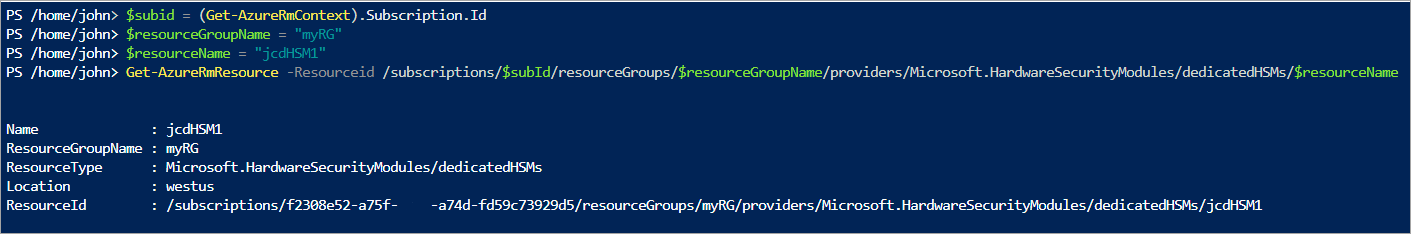

若要驗證是否已佈建裝置以及查看裝置屬性，請執行下列命令集。請確定已適當設定資源群組，且資源名稱完全與您在參數檔案中擁有的資源名稱相同。


$subid = (Get-AzContext).Subscription.Id
$resourceGroupName = "myRG"
$resourceName = "HSM1"
Get-AzResource -Resourceid /subscriptions/$subId/resourceGroups/$resourceGroupName/providers/Microsoft.HardwareSecurityModules/dedicatedHSMs/$resourceName

您現在也可以使用 Azure 資源總管來查看資源。在總管中，依序展開左側的 [訂用帳戶]、專用 HSM 的特定訂用帳戶、[資源群組]、您所使用的資源群組，最後選取 [資源] 項目。

測試部署

測試部署時，請連線到可存取 HSM 的虛擬機器，然後直接連線到 HSM 裝置。這些動作會確認 HSM 可連線。 SSH 工具用於連線至虛擬機器。此命令將如下所示，但採用您在參數中指定的系統管理員名稱和 dns 名稱。

ssh adminuser@hsmlinuxvm.westus.cloudapp.azure.com

所要使用的密碼為參數檔案中的密碼。登入 Linux VM 之後，您可以使用在資源 <prefix>hsm_vnic 的入口網站中找到的私人 IP 位址來登入 HSM。


(Get-AzResource -ResourceGroupName myRG -Name HSMdeploy -ExpandProperties).Properties.networkProfile.networkInterfaces.privateIpAddress

當您擁有 IP 位址時，請執行下列命令：

ssh tenantadmin@<ip address of HSM>

如果成功，系統將提示您輸入密碼。預設密碼為 PASSWORD。 HSM 會要求您變更您的密碼，以設定強式密碼，然後使用貴組織所偏好的機制來儲存密碼並防止遺失。

重要

如果您遺失此密碼，HSM 必須重設，這表示您的金鑰會遺失。

當您使用 ssh 連線至 HSM 裝置時，請執行下列命令，以確保 HSM 運作正常。

hsm show

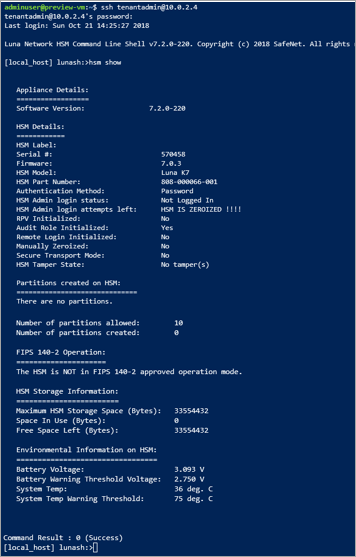

其輸出應類似下圖所示：

此時，您已配置所有資源，以提供高可用性、兩個 HSM 部署以及已驗證的存取和作業狀態。任何進一步的設定或測試都牽涉到更多 HSM 裝置本身的工作。為此，您應該遵循 Thales Luna HSM 7 Administration Guide 第 7 章的指示，來初始化 HSM 以及建立分割區。您在 Thales 客戶支援入口網站中註冊且具有客戶識別碼之後，可以直接從 Thales 下載所有文件和軟體。下載用戶端軟體 7.2 版，以取得所有必要的元件。

刪除或清除資源

如果您已處理完 HSM 裝置，則可以將其當作資源刪除，並返回可用的集區。執行此作業時的顯著考量就是裝置上的任何敏感性客戶資料。將裝置「歸零」的最佳方式是讓 HSM 管理員的密碼連錯三次 (注意：這裡指的不是設備系統管理員，而是實際 HSM 系統管理員)。因為金鑰內容有安全措施保護，所以裝置必須處於歸零狀態，才能以 Azure 資源的形式刪除。

注意

如果您有關於任何 Thales 裝置組態的問題，您應該連絡 Thales 客戶支援。

如果您想要移除 Azure 中的 HSM 資源，則可以使用下列命令將 "$" 變數取代為您的唯一參數：


$subid = (Get-AzContext).Subscription.Id
$resourceGroupName = "myRG"
$resourceName = "HSMdeploy"
Remove-AzResource -Resourceid /subscriptions/$subId/resourceGroups/$resourceGroupName/providers/Microsoft.HardwareSecurityModules/dedicatedHSMs/$resourceName

下一步

完成本教學課程中的步驟之後，就會佈建專用 HSM 資源並可使用於您的虛擬網路中。您現在可以慣用部署架構所需的更多資源，讓此部署更加完善。如需有關協助規劃部署的詳細資訊，請參閱「概念」文件。建議採用以下設計：主要區域中有兩個 HSM 可處理機架層級的可用性，而次要區域中有兩個 HSM 可處理區域可用性。本教學課程中所用的範本檔案可輕鬆地作為兩個 HSM 部署的基礎，但必須修改其參數以能夠以符合您的需求。
