教學課程：使用事件方格和 Logic Apps 來傳送 Azure IoT 中樞事件的相關電子郵件通知

文章
03/01/2024

Azure Event Grid 可讓您在下游商務應用程式中觸發動作，進而回應 IoT 中樞中的事件。

本文逐步解說使用 IoT 中樞與事件方格的範例組態。結束時，您會將 Azure 邏輯應用程式設定為在每次裝置與 IoT 中樞連線或中斷連線時傳送通知電子郵件。事件方格可用來取得重要裝置中斷連線的及時通知。計量和診斷需要幾分鐘 (例如 20 分鐘或更久)，才會顯示在記錄/警示中。重要基礎結構可能無法接受較長的處理時間。

如果您沒有 Azure 訂閱，請在開始之前，先建立 Azure 免費帳戶。

必要條件

Azure Logic Apps 支援的任何電子郵件提供者 (如 Office 365 Outlook 或 Outlook.com) 所提供的電子郵件帳戶。這個電子郵件帳戶用來傳送事件通知。

在 Azure Cloud Shell 中使用 Bash 環境。如需詳細資訊，請參閱 Azure Cloud Shell 中的 Bash 快速入門。
若要在本地執行 CLI 參考命令，請安裝 Azure CLI。若您在 Windows 或 macOS 上執行，請考慮在 Docker 容器中執行 Azure CLI。如需詳細資訊，請參閱〈如何在 Docker 容器中執行 Azure CLI〉。
- 如果您使用的是本機安裝，請使用 az login 命令，透過 Azure CLI 來登入。請遵循您終端機上顯示的步驟，完成驗證程序。如需其他登入選項，請參閱使用 Azure CLI 登入。
- 出現提示時，請在第一次使用時安裝 Azure CLI 延伸模組。如需擴充功能詳細資訊，請參閱使用 Azure CLI 擴充功能。
- 執行 az version 以尋找已安裝的版本和相依程式庫。若要升級至最新版本，請執行 az upgrade。

建立 IoT 中樞

您可以使用入口網站中的 Azure Cloud Shell 終端，快速建立新的 IoT 中樞。

登入 Azure 入口網站。
選取頁面右上方的 [Cloud Shell] 按鈕。

執行下列命令以建立新的資源群組：

az group create --name {your resource group name} --location westus

執行以下命令來建立 IoT 中樞：

az iot hub create --name {your iot hub name} --resource-group {your resource group name} --sku S1

將 Cloud Shell 終端最小化。您在本教學課程稍後會回到殼層。

建立邏輯應用程式

接下來，建立邏輯應用程式，並新增 HTTP 事件方格觸發程序來處理來自 IoT 中樞的要求。

建立邏輯應用程式資源

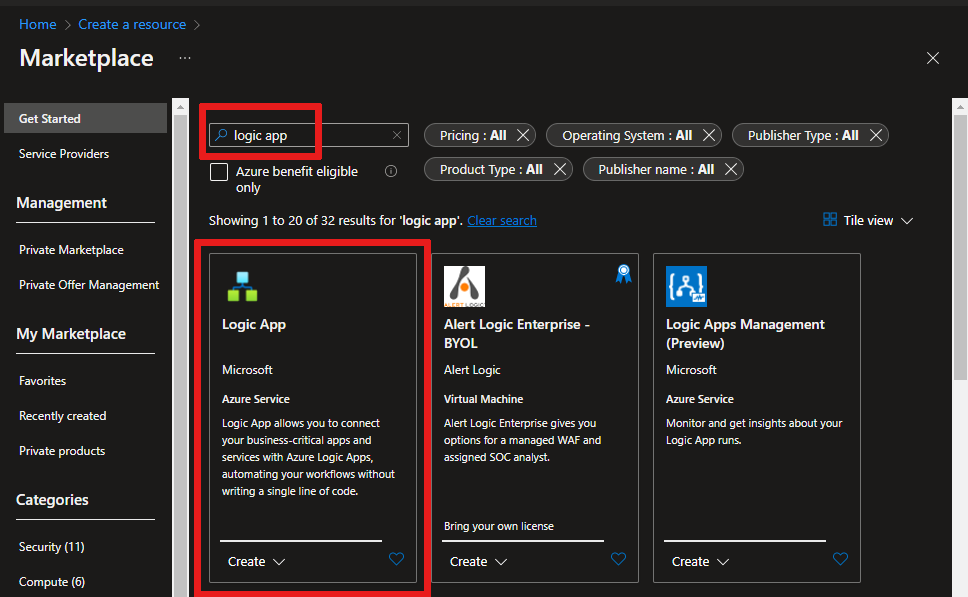

在 Azure 入口網站中，選取 [建立資源]，然後在搜尋方塊中鍵入「邏輯應用程式」並選取 Return。從結果中選取 [邏輯應用程式]。
在下一個畫面上，選取 [建立]。

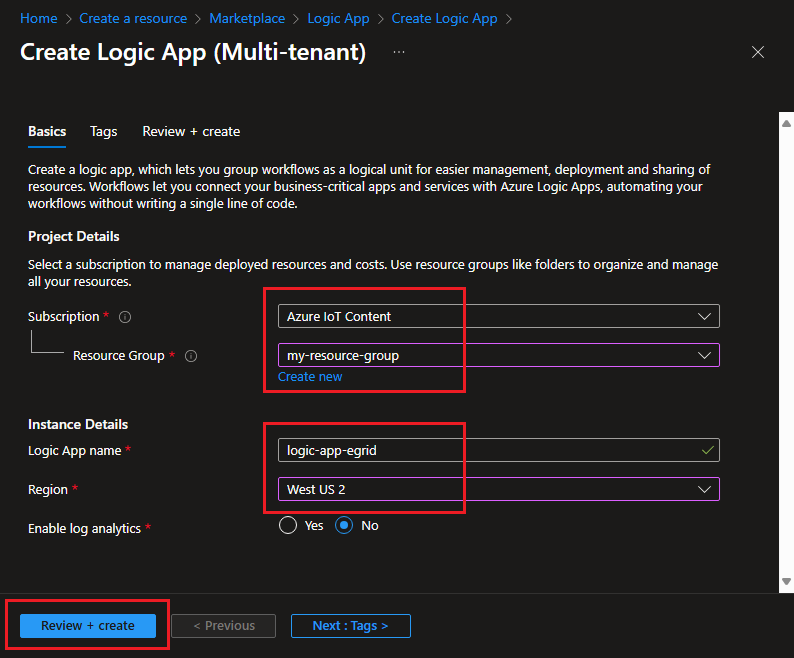

在訂用帳戶中為邏輯應用程式指定唯一的名稱，然後選取與您的 IoT 中樞相同的訂用帳戶、資源群組和位置。選擇 [使用量] 方案類型。
選取 [檢閱 + 建立]。
確認您的設定，然後選取 [建立]。
建立資源之後，選取 [前往資源]。

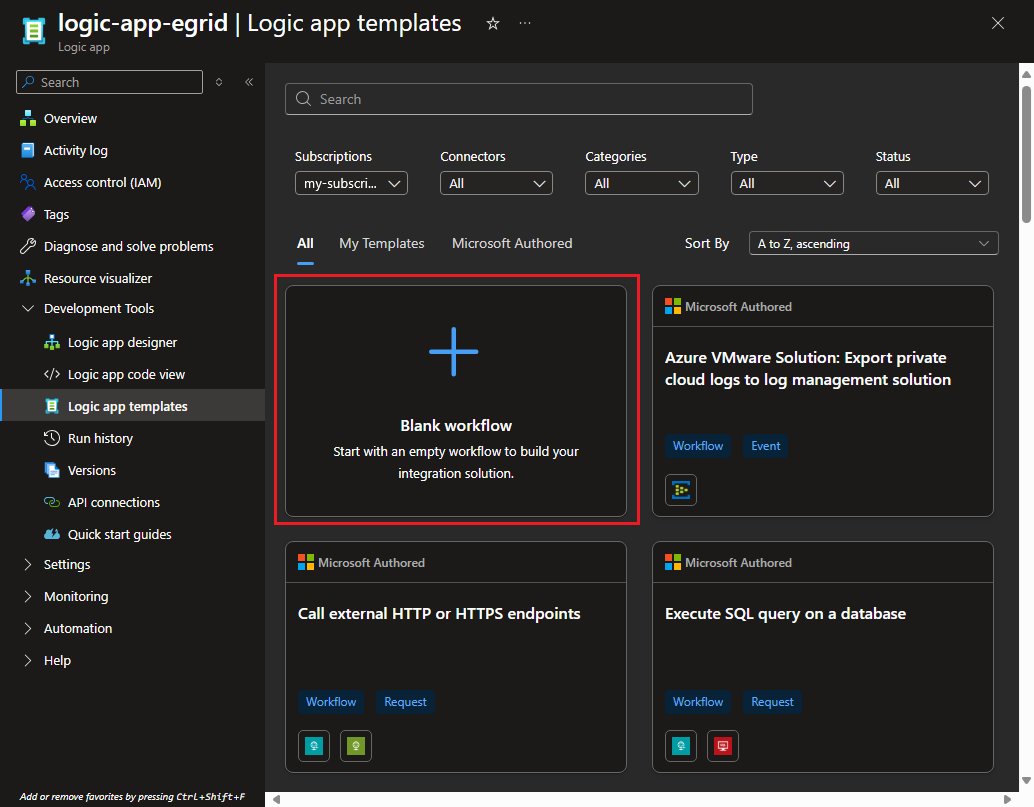

在 Logic Apps 設計工具中，向下捲動一頁以查看 [範本]。選擇 [空白邏輯應用程式]，以便從頭建置邏輯應用程式。

選取觸發程序

觸發程序是啟動邏輯應用程式的特定事件。在本教學課程中，啟動工作流程的觸發程序會透過 HTTP 接收要求。

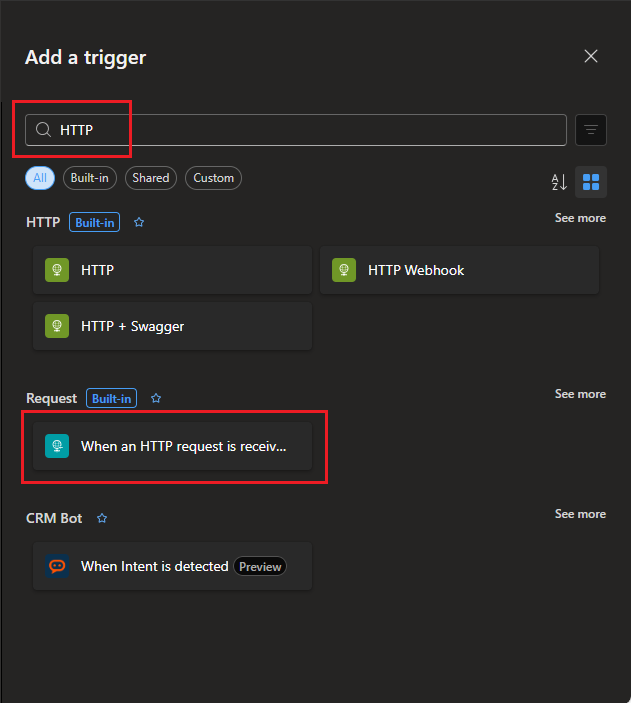

在連接器和觸發程序搜尋列中，輸入 HTTP。
瀏覽結果並且選取 [要求 - 收到 HTTP 要求時] 作為觸發程序。

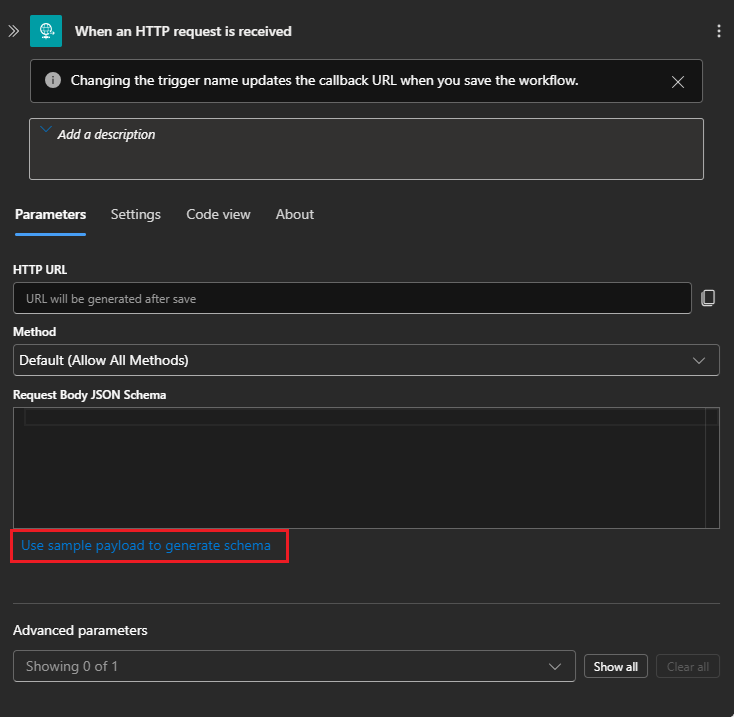

選取使用範例承載產生結構描述。
複製下方的 json，並且以您自己的值取代預留位置值 <>。

將「裝置連線事件結構描述」JSON 貼入文字方塊中，然後選取 [完成]：

  [{
   "id": "f6bbf8f4-d365-520d-a878-17bf7238abd8",
   "topic": "/SUBSCRIPTIONS/<azure subscription ID>/RESOURCEGROUPS/<resource group name>/PROVIDERS/MICROSOFT.DEVICES/IOTHUBS/<hub name>",
   "subject": "devices/LogicAppTestDevice",
   "eventType": "Microsoft.Devices.DeviceConnected",
   "eventTime": "2018-06-02T19:17:44.4383997Z",
   "data": {
       "deviceConnectionStateEventInfo": {
         "sequenceNumber":
           "000000000000000001D4132452F67CE200000002000000000000000000000001"
       },
     "hubName": "<hub name>",
     "deviceId": "LogicAppTestDevice",
     "moduleId" : "DeviceModuleID"
   },
   "dataVersion": "1",
   "metadataVersion": "1"
 }]

重要

請務必將 JSON 程式碼片段貼到 [請使用範例承載產生結構描述] 連結提供的方塊中，而不是直接貼到 [要求本文 JSON 結構描述] 方塊中。範例承載連結可讓您根據 JSON 程式碼片段產生 JSON 內容。在要求本文中結束的最終 JSON 與 JSON 程式碼片段不同。

此事件會在裝置連線至 IoT 中樞時發佈。

注意

您可能會收到快顯通知，指出請務必在您的要求中加入 Content-Type 標頭，並將其設為 application/json。您可以放心地忽略這項建議，並移至下一節。

建立動作

動作是在觸發程序啟動邏輯應用程式工作流程之後發生的任何步驟。在本教學課程中，從電子郵件提供者傳送電子郵件通知就是一個動作。

選取新步驟。視窗隨即出現，提示您選擇動作。

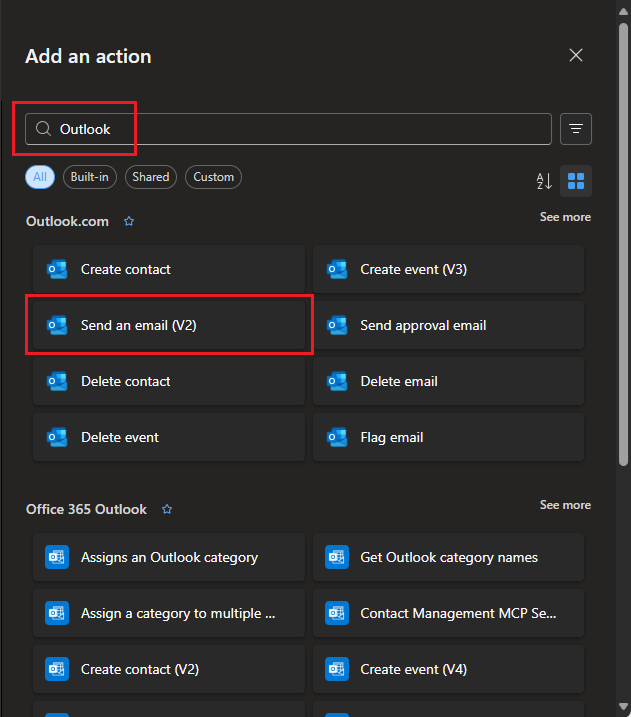

搜尋 Outlook。
根據您的電子郵件提供者，尋找並選取相符的連接器。本教學課程使用 Outlook.com。其他電子郵件提供者的步驟很類似。或者，使用 Office 365 Outlook 略過登入步驟。
選取傳送電子郵件 (V2)動作。
選取 [登入] 並登入您的電子郵件帳戶。選取 [是] 讓應用程式存取您的資訊。
建置電子郵件範本。
- 收件者：輸入要收到通知電子郵件的電子郵件地址。在此教學課程中，請使用您可以存取的電子郵件帳戶來進行測試。
- 主旨：填入用於主旨的文字。當您按一下 [主旨] 文字方塊時，可以選取要納入的動態內容。例如，本教學課程會使用 IoT Hub alert: {eventType}。如果您看不到動態內容，請選取 [新增動態內容] 超連結，以開啟或關閉 [動態內容] 檢視。

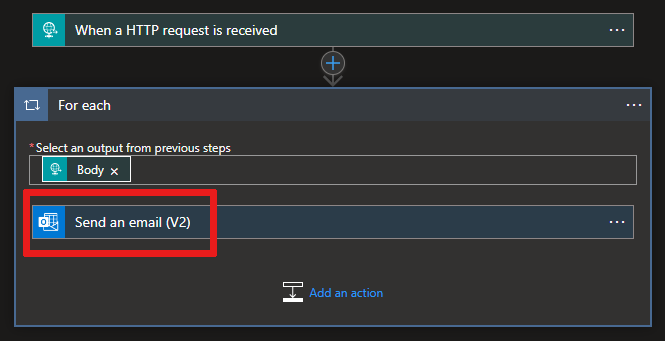

選取 eventType 之後，您會看到目前為止的電子郵件表單輸出。選取 [傳送電子郵件 (V2)]，以編輯電子郵件的本文。
- 本文：撰寫電子郵件的文字。從選取器工具選取 [JSON 屬性]，以便根據事件資料納入動態內容。如果您看不到動態內容，請選取 [本文] 文字方塊底下的 [新增動態內容] 超連結。如果此超連結未顯示您想要的欄位，按一下 [動態內容] 畫面中的 [更多]，以納入上一個動作中的欄位。
您的電子郵件範本可能類似此範例：
在 Logic Apps 設計工具中選取 [儲存]。

複製 HTTP URL

離開 Logic Apps 設計工具之前，為觸發程序複製邏輯應用程式正在接聽的 URL。您可以使用此 URL 來設定 Event Grid。

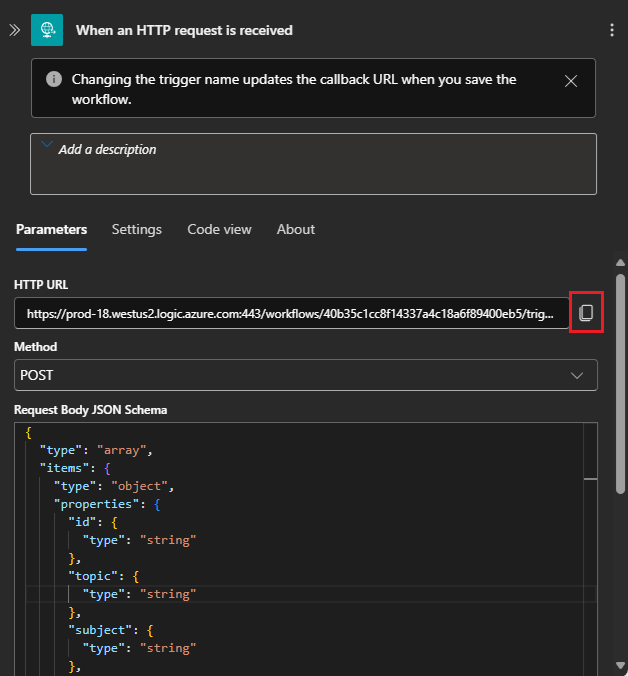

按一下以展開 [收到 HTTP 要求時] 觸發程序設定方塊。
選取 [HTTP POST URL] 旁的複製按鈕來複製其值。
儲存這個 URL，以便在下一節參考它。

設定 IoT 中樞事件的訂用帳戶

在本節中，您可將 IoT 中樞設定為在事件發生時進行發佈。

在 Azure 入口網站中，瀏覽至您的 IoT 中樞。您可以從 Azure 儀表板選取 [IoT 中樞]，然後從資源清單中選取 IoT 中樞執行個體，以尋找您的 IoT 中樞。

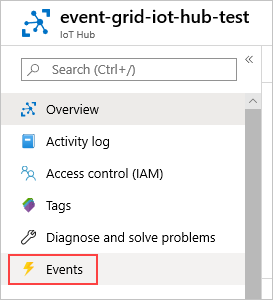

選取事件。

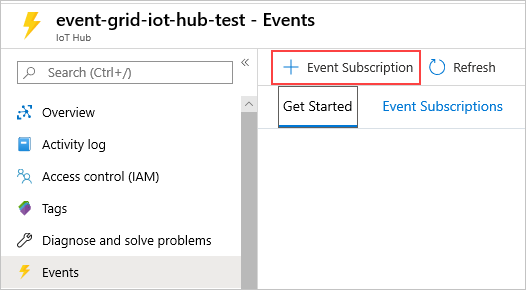

選取 [事件訂用帳戶]。
使用下列值來建立事件訂用帳戶：
1. 在 [事件訂用帳戶詳細資料] 區段中：
  1. 提供事件訂閱的名稱。
  2. 針對 [事件結構描述]，選取 [事件方格結構描述]。
2. 在 [主題詳細資料] 區段中：
  1. 確認 [主題類型] 已設為 [IoT 中樞]。
  2. 確認 IoT 中樞的名稱已設為 [來源資源] 欄位的值。
  3. 為要替您建立的系統主題輸入名稱。若要了解系統主題，請參閱系統主題概觀。
3. 在 [事件類型] 區段中：

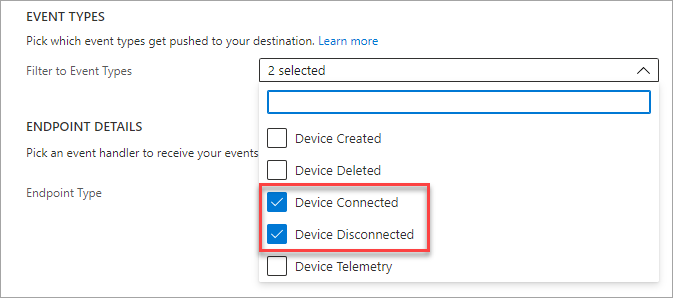

  1. 選取 [篩選至事件類型] 下拉式清單。
  2. 取消選取 [建立的裝置] 和 [刪除的裝置] 核取方塊，只保留選取 [連線的裝置] 和 [中斷連線的裝置] 核取方塊。
4. 在 [端點詳細資料] 區段中：
  1. 針對 [端點類型]選取 [Web Hook]。

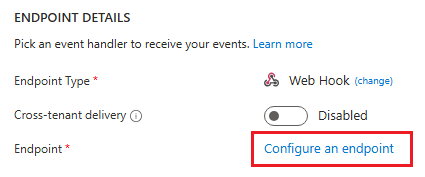

  2. 按一下 [選取端點]，貼上您從邏輯應用程式複製的 URL，然後確認選取。

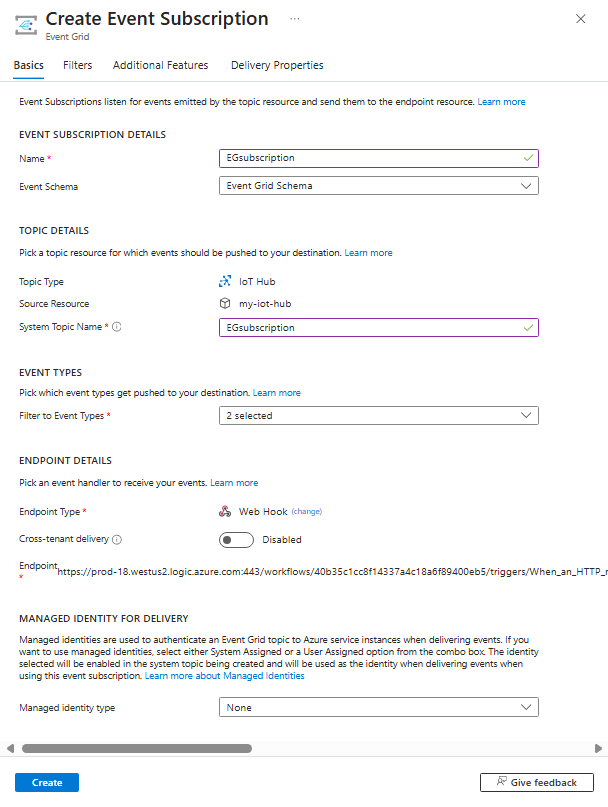

  當您完成時，窗格看起來應該如下列範例所示：
選取建立。

模擬連線和傳送遙測的新裝置

藉由使用 Azure CLI 快速模擬裝置連線，來測試邏輯應用程式。

選取 [Cloud Shell] 按鈕以重新開啟您的終端。
執行下列命令以建立模擬的裝置身分識別：
```
az iot hub device-identity create --device-id simDevice --hub-name {YourIoTHubName}
```
處理可能需要一分鐘的時間。一旦建立 JSON 列印成品，您會在主控台中看到。
執行下列命令以模擬將您的裝置連線到 IoT 中樞並且傳送遙測：
```
az iot device simulate -d simDevice -n {YourIoTHubName}
```
當模擬的裝置連線到 IoT 中樞時，您會收到一封電子郵件，通知您有「DeviceConnected」事件。

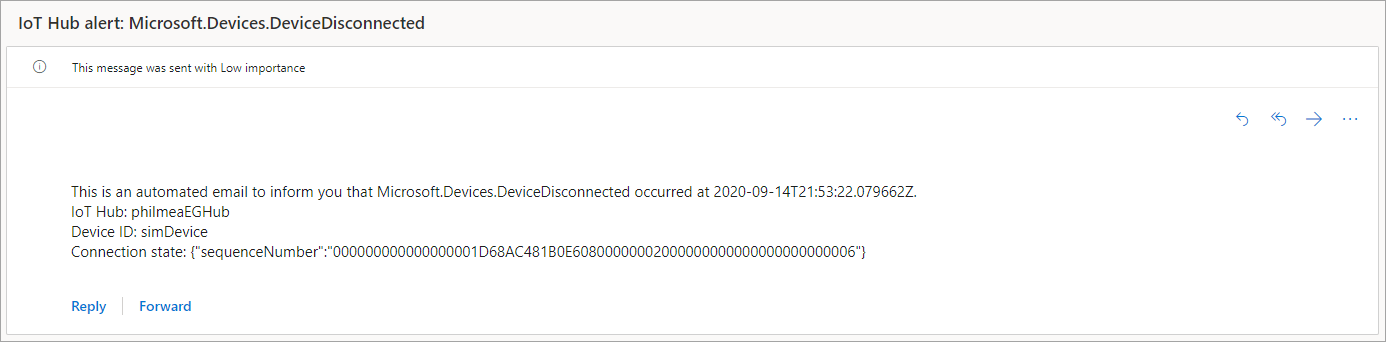

當模擬完成，您會收到一封電子郵件，通知您有「DeviceDisconnected」事件。

清除資源

本教學課程使用了會使您的 Azure 訂用帳戶產生費用的資源。完成教學課程試用和結果測試時，請停用或刪除不想保留的資源。

若要刪除您在本教學課程中建立的所有資源，請刪除資源群組。

選取 [資源群組]，然後選取您為此教學課程建立的資源群組。
在 [資源群組] 窗格中，選取 [刪除資源群組]。系統會提示您輸入資源群組名稱，而後您可將其刪除。其中包含的所有資源也會一併移除。

下一步

如需支援的完整邏輯應用程式連接器清單，請參閱

連接器概觀。
