教學課程：使用 Azure 入口網站診斷虛擬機器網路路由問題
在本教學課程中，您會使用 Azure 網路監看員下一個躍點工具來疑難排解和診斷導致 VM 無法與其他資源正確通訊的 VM 路由問題。 下一個躍點會顯示自訂路由導致路由問題。
在本教學課程中，您會了解如何：
- 建立虛擬網路
- 建立兩部虛擬機器
- 使用 Azure 網路監看員的下一個躍點功能測試不同 IP 的通訊
- 檢視有效路由
- 建立自訂路由
- 診斷路由傳送問題
如果您想要的話，可以使用 Azure CLI 或 Azure PowerShell 版本的教學課程來診斷虛擬機器網路路由問題。
如果您沒有 Azure 訂用帳戶，請在開始前建立免費帳戶。
必要條件
- 具有有效訂用帳戶的 Azure 帳戶。
建立虛擬網路
在本節中，您會建立虛擬網路。
登入 Azure 入口網站。
在入口網站頂端的搜尋方塊中，輸入「虛擬網路」。 從搜尋結果中選取 [虛擬網路]。
選取 + 建立。
在 [建立虛擬網络] 的 [基本] 索引標籤上輸入或選取下列值：
設定 值 專案詳細資料 訂用帳戶 選取 Azure 訂閱。 資源群組 選取 [新建]
在 [名稱] 中輸入 myResourceGroup。
選取 [確定]。[執行個體詳細資料] 虛擬網路名稱 輸入 [myVNet]。 區域 選取 [(美國) 美國東部]。 選取 [IP 位址] 索引標籤，或選取頁面底部的 [下一步] 按鈕兩次。
在 [IP 位址] 索引標籤輸入下列值：
設定 值 IPv4 位址空間 10.0.0.0/16 子網路名稱 mySubnet 子網路 IP 位址範圍 10.0.0.0 - 10.0.0.255 (大小：/24) 選取 [檢閱 + 建立] 索引標籤，或是選取頁面底部的 [檢閱 + 建立] 按鈕。
檢閱設定，然後選取 [建立]。
建立虛擬機器
在本節中，您會建立兩部虛擬機：
- myVM：測試通訊的來源。
- myNVA：用來作為網路虛擬設備。
建立第一部虛擬機器
在入口網站頂端的搜尋方塊中，輸入「虛擬機器」。 在搜尋結果中，選取 [虛擬機器]。
選取 [+建立]，然後選取 [Azure 虛擬機器]。
在 [建立虛擬機] 的 [基本] 索引標籤上輸入或選取下列值：
設定 值 專案詳細資料 訂用帳戶 選取 Azure 訂閱。 資源群組 選取 myResourceGroup。 [執行個體詳細資料] 虛擬機器名稱 輸入 myVM。 區域 選取 [(美國) 美國東部]。 可用性選項 選取 [不需要基礎結構備援]。 安全性類型 選取 [標準]。 映像 選取 [Windows Server 2022 Datacenter：Azure Edition - x64 Gen2]。 大小 選擇大小或保留預設設定。 系統管理員帳戶 使用者名稱 輸入使用者名稱。 密碼 輸入密碼。 確認密碼 重新輸入密碼。 選取 [網路] 索引標籤，或選取 [下一步: 磁碟]，然後選取 [下一步: 網路]。
在 [網络] 索引標籤上，輸入或選取下列值：
設定 值 網路介面 虛擬網路 選取 [myVNet]。 子網路 選取 [mySubnet]。 公用 IP 選取 [(新) myVM-ip]。 NIC 網路安全性群組 選取 [基本]。 公用輸入連接埠 選取 [允許選取的連接埠]。 選取輸入連接埠 選取 [RDP (3389)]。 警告
建議只在測試時將 RDP 連接埠設為向網際網路開放。 針對實際執行環境，建議將 RDP 連接埠的存取限制為特定的 IP 位址或 IP 位址範圍。 您也可以封鎖對 RDP 連接埠的網際網路存取，並使用 Azure Bastion 從 Azure 入口網站安全連線至虛擬機器。
選取 [檢閱 + 建立]。
檢閱設定，然後選取 [建立]。
部署完成後，請選取 [移至資源] 以移至 myVM 的 [概觀] 頁面。
選取 [Connect]，然後選取在 [原生 RDP] 底下的 [select]。
選取 [下載 RDP 檔案]，然後開啟下載的檔案。
選取 [連線]，然後輸入您在先前步驟中建立的使用者名稱和密碼。 如果出現提示，請接受憑證。
登入之後，請開啟網頁瀏覽器，並移至
www.bing.com以確認其可觸達。
建立第二部虛擬機器
請遵循先前的步驟 (1-6)，並使用 myNVA 作為虛擬機器名稱來建立第二部虛擬機器。
使用網路監看員下一個躍點測試網路通訊
使用網路監看員的下一個躍點功能，判斷 Azure 使用哪一個路由，從 myVM 路由傳送流量，其具有一個網路介面與一個 IP 設定
在入口網站頂端的搜尋方塊中，輸入網路監看員。 從搜尋結果中，選取 [網路監看員]。
在 [網路診斷工具] 底下，選取 [下一個躍點]。 輸入或選取下列值：
設定 值 訂用帳戶 選取 Azure 訂閱。 資源群組 選取 myResourceGroup。 虛擬機器 選取 [myVM]。 網路介面 保留預設值。 來源 IP 位址 輸入 10.0.0.4 或 VM 的 IP，如果不同的話。 目的地 IP 位址 輸入 13.107.21.200 以測試與 www.bing.com的通訊。選取 [下一個躍點] 按鈕開始測試。 測試結果會顯示下一個躍點的相關資訊，例如下一個躍點類型、其 IP 位址，以及用來路由流量的路由表識別碼。 測試 13.107.21.200 的結果顯示下一個躍點類型是網際網路，路由表識別碼是系統路由，這表示從 myVM 傳送至
www.bing.com的流量將使用 Azure 預設系統路由路由到網際網路。
將目的地 IP 位址變更為 10.0.0.5，這是 myNVA 虛擬機器 IP 位址，然後選取 [下一個躍點] 按鈕。 結果顯示下一躍點類型為 VirtualNetwork，路由表識別碼為系統路由，這表示從 myVM 發送至 10.0.0.5 的流量將使用 Azure 預設系統路由在 myVNet 虛擬網路內進行路由。
接下來，將目的地 IP 位址變更為 10.1.0.5，這是不在 myVNet 虛擬網路位址空間中的私人 IP 位址，然後選取 [下一個躍點] 按鈕。 結果顯示下一個躍點類型是 None，這表示從 myVM 卸除 10.1.0.5 的流量。
檢視路由的詳細資料
若要進一步分析路由，請檢閱 myVM 網路介面的有效路由。
在入口網站頂端的搜尋方塊中，輸入「虛擬機器」。 在搜尋結果中，選取 [虛擬機器]。
在 [設定] 下，選取 [網路]，然後選取網络介面。

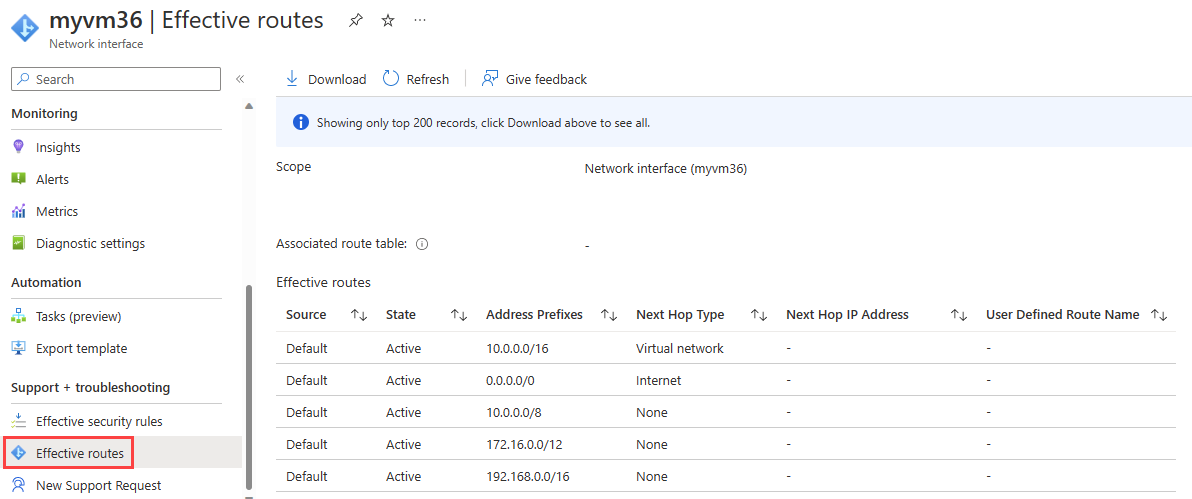

在 [說明] 下，選取 [有效路由]，以查看與 myVM 網路介面相關聯的所有路由。
在上一節中，當您使用 13.107.21.200 執行測試時，會使用具有 0.0.0.0.0/0 位址前置詞的路由將流量路由傳送至位址，因為沒有其他路由具有位址。 根據預設，如果位址並未指定在另一個路由的位址前置詞中，則會路由至網際網路。
當您使用 10.0.0.5 執行測試時，會使用 10.0.0.0/16 位址前置詞來路由傳送流量。
不過，當您使用 10.1.0.5 執行測試時，下一個躍點類型的結果是 None，因為此 IP 位址位於 10.0.0.0/8 位址空間中。 10.0.0.0/8 位址前置詞的 Azure 預設路由，下一個希望類型為 None。 如果您將包含 10.1.0.5 的位址前置詞新增至虛擬網路位址空間，則 10.1.0.5 的下一個躍點類型會從 None 變更為 VirtualNetwork。
因自訂路由而測試路由問題
接下來，建立靜態自訂路由來覆寫 Azure 預設系統路由，並導致 myVM 虛擬機器出現路由問題，從而阻止其直接與 www.bing.com 通訊。 然後，您將使用網路監看員下一個躍點來疑難排解並診斷問題。
建立自訂路由
在本節中，您會在路由表中建立靜態自訂路由 (使用者定義路由)，以強制虛擬網路外部的所有流量傳送至特定 IP 位址。 強制流量流向虛擬網路設備是常見的案例。
在入口網站頂端的搜尋方塊中，輸入路由表。 從搜尋結果中選取 [路由表 ]。
選取 [+ 建立] 以建立新的路由表。 在 [ 建立路由表 ] 頁面上，輸入或選取下列值：
設定 值 專案詳細資料 訂用帳戶 選取 Azure 訂閱。 資源群組 選取 myResourceGroup。 執行個體詳細資料 區域 選取 [美國東部]。 名稱 輸入 myRouteTable。 散佈閘道路由 保留預設值。 選取 [檢閱 + 建立]。
檢閱設定，然後選取 [建立]。
部署完成後，請選取 [移至資源] 以移至 myRouteTable 的 [概觀] 頁面。
在 [設定] 底下，選取 [路由]，然後選取 [+ 新增]，以新增自訂路由。
在 [新增路由] 頁面上，輸入或選取下列值。
設定 值 路由名稱 輸入 MyRoute。 位址首碼目的地 選取 [IP 位址]。 目的地 IP 位址/CIDR 範圍 輸入 0.0.0.0/0。 下一個躍點類型 選取 [虛擬設備]。 下一個躍點位址 輸入 10.0.0.5。 選取 [新增]。
將路由表與子網路產生關聯
在本節中，您會將您在上一節中建立的路由表與 mySubnet 子網路建立關聯。
在 [設定] 下，選取 [子網路]，然後選取 [+ 關聯]，將 myRouteTable 與 mySubnet 子網路產生關聯。
在 [關聯子網路] 頁面中，選取下列值：
設定 值 虛擬網路 選取 myVNet (myResourcegroup)。 子網路 選取 [mySubnet]。 選取 [確定]。
請前往 www.bing.com
在 myVM 中，開啟網頁瀏覽器並移至 www.bing.com，確認它是否仍可觸達。 您建立並與 myVM 子網路相關聯的自訂路由會強制流量移至 myNVA。 由於未將 myNVA 設定為轉送流量 (出於本教學課程示範路由問題的目的)，因此流量被丟棄。
使用下一個躍點測試網路通訊
使用 13.107.21.200 重複使用網路監看員測試網路通訊下一個躍點部分所使用的步驟，以測試與 www.bing.com 的通訊。
檢視有效的路由
使用導致觸達 www.bing.com 時出現問題的自訂路由後，重複您在查看路由詳細資訊中使用的步驟來檢查有效路由。
前置詞為 0.0.0.0/0 的自訂路由已覆寫 Azure 預設路由，並導致所有目的地在 myVNet 外部的流量虛擬機器移至 10.0.0.5。
注意
在本教學課程中，因為未設定 myNVA 來轉送流量，因此已卸除 www.bing.com 的流量。 若要瞭解如何設定虛擬機器來轉送流量，請參閱開啟 IP 轉送。
清除資源
不再需要資源群組時，請刪除 myResourceGroup 及其包含的所有資源：
在入口網站頂端的搜尋方塊中，輸入 myResourceGroup。 從搜尋結果中選取 [myResourceGroup]。
選取 [刪除資源群組]。
在 [刪除資源群組] 中，輸入 myResourceGroup，然後選取 [刪除]。
選取 [刪除] 以確認刪除資源群組及其所有資源。
後續步驟
若要瞭解如何監視兩部虛擬機器之間的通訊，請繼續進行下一個教學課程：
