教學課程：使用網路安全組篩選網路流量

文章
09/03/2024

您可以使用網路安全性群組在 Azure 虛擬網路中篩選進出 Azure 資源的輸入和輸出網路流量。

網路安全性群組包含可依 IP 位址、連接埠和通訊協定篩選網路流量的安全性規則。當網路安全性群組與子網路相關聯時，安全性規則會套用至該子網路中部署的資源。

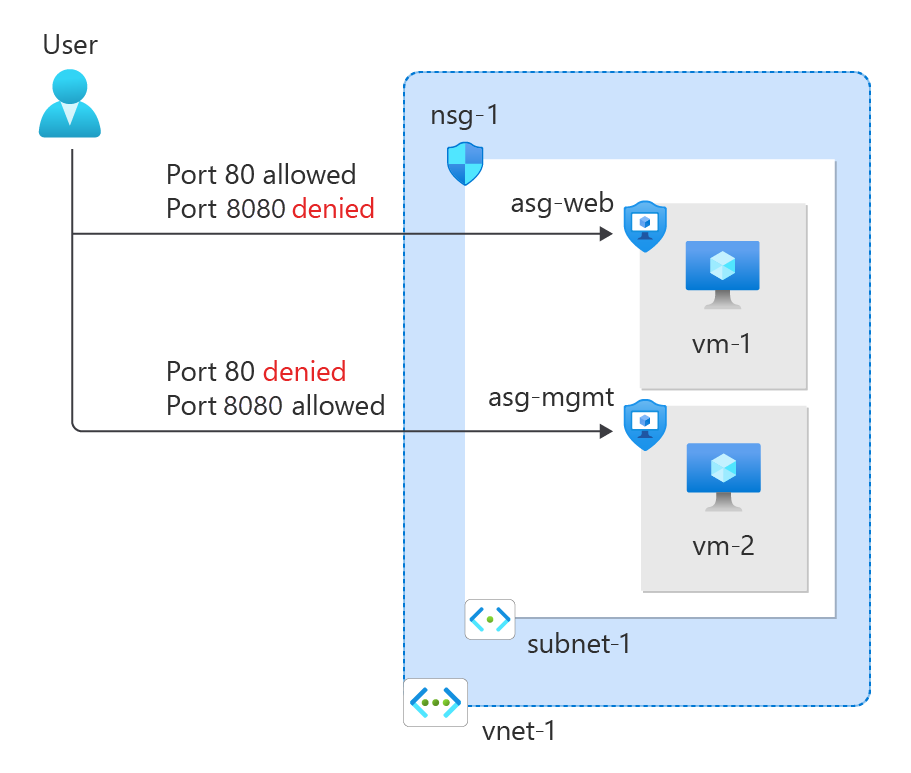

在本教學課程中，您會了解如何：

建立網路安全性群組和安全性規則
建立應用程式安全性群組
建立虛擬網路，並將網路安全性群組與子網路產生關聯
部署虛擬機器，並將其網路介面與應用程式安全性群組建立關聯

必要條件

具有有效訂用帳戶的 Azure 帳戶。您可以免費建立帳戶。

具有有效訂用帳戶的 Azure 帳戶。您可以免費建立帳戶。

Azure Cloud Shell

Azure Cloud Shell 是裝載於 Azure 中的互動式殼層環境，可在瀏覽器中使用。您可以使用 Bash 或 PowerShell 搭配 Cloud Shell，與 Azure 服務共同使用。您可以使用 Cloud Shell 預先安裝的命令，執行本文提到的程式碼，而不必在本機環境上安裝任何工具。

要啟動 Azure Cloud Shell：

選項	範例/連結
選取程式碼或命令區塊右上角的 [試試看]。選取 [試試看] 並不會自動將程式碼或命令複製到 Cloud Shell 中。
請前往 https://shell.azure.com，或選取 [啟動 Cloud Shell] 按鈕，在瀏覽器中開啟 Cloud Shell。
選取 Azure 入口網站右上方功能表列上的 [Cloud Shell] 按鈕。

若要使用 Azure Cloud Shell：

啟動 Cloud Shell。
選取程式碼區塊 (或命令區塊) 上的 [複製] 按鈕以複製程式碼或命令。
透過在 Windows 和 Linux 上選取 Ctrl+Shift+V；或在 macOS 上選取 Cmd+Shift+V，將程式碼或命令貼到 Cloud Shell 工作階段中。
選取 Enter 鍵執行程式碼或命令。

如果您選擇在本機安裝和使用 PowerShell，本文會要求使用 Azure PowerShell 模組 1.0.0 版或更新版本。執行 Get-Module -ListAvailable Az 以尋找安裝的版本。如果您需要升級，請參閱安裝 Azure PowerShell 模組。如果正在本機執行 PowerShell，也需要執行 Connect-AzAccount，以建立與 Azure 的連線。

下列程序會建立具有資源子網路的虛擬網路。

在入口網站中，搜尋並選取 [虛擬網路]。
在 [虛擬網路] 頁面上，選取 [+ 建立]。

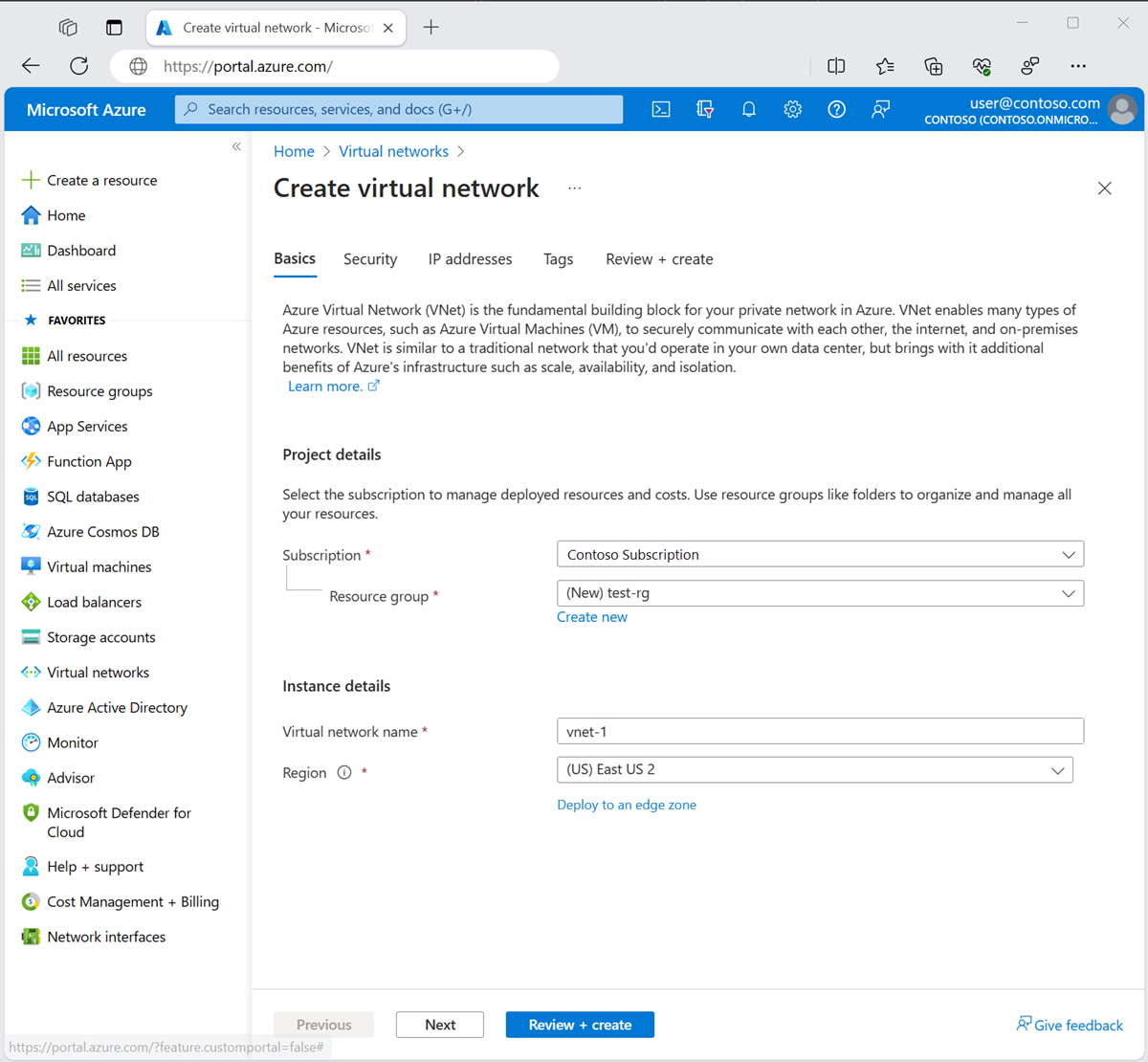

在 [建立虛擬網路] 的 [基本] 索引標籤中，輸入或選取下列資訊：

設定	值
專案詳細資料
訂用帳戶	選取您的訂用帳戶。
資源群組	選取 [新建] 在 [名稱] 中輸入 test-rg。選取 [確定]。
[執行個體詳細資料]
名稱	輸入 vnet-1。
區域	選取 [美國東部 2]。

選取 [下一步]，繼續前往 [安全性] 索引標籤。
選取 [下一步]，繼續前往 [IP 位址] 索引標籤。
在 [子網路] 下的 [位址空間] 方塊中，選取 [預設] 子網路。

在 [編輯子網路] 窗格中，輸入或選取下列資訊：

設定	值
子網路詳細資料
子網路範本	將預設值保留為 [Default]。
名稱	輸入 subnet-1。
起始位址	保留預設值 [10.0.0.0]。
子網路大小	保留預設值 /24(256 個位址)。

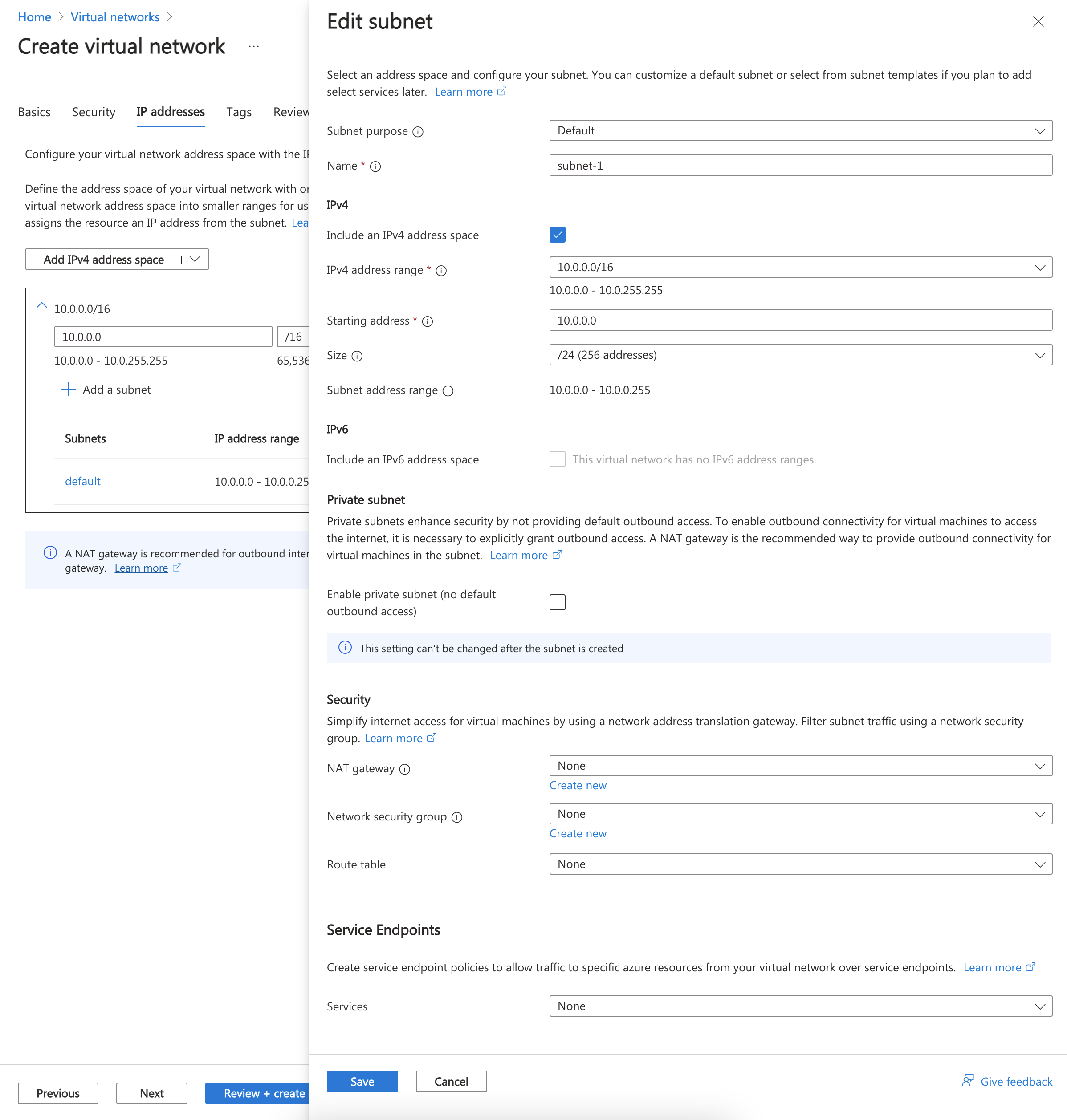

顯示預設子網路重新命名和設定的螢幕擷取畫面。

選取 [儲存]。
選取畫面底部的 [檢閱 + 建立]。通過驗證之後，選取 [建立]。

首先，請使用 New-AzResourceGroup 為本文中建立的所有資源建立資源群組。下列範例會在 westus2 位置建立一個資源群組：

$rg = @{
    ResourceGroupName = "test-rg"
    Location = "westus2"
}

New-AzResourceGroup @rg

使用 New-AzVirtualNetwork 建立虛擬網路。下列範例會建立一個名為 vnet-1 的虛擬網路：

$vnet = @{
    ResourceGroupName = "test-rg"
    Location = "westus2"
    Name = "vnet-1"
    AddressPrefix = "10.0.0.0/16"
}

$virtualNetwork = New-AzVirtualNetwork @vnet

使用 New-AzVirtualNetworkSubnetConfig 建立子網路組態，然後使用 Set-AzVirtualNetwork 將子網路組態寫入至虛擬網路。下列範例會將名為 subnet-1 的子網路新增至該虛擬網路中，並將 nsg-1 網路安全性群組與其產生關聯：

$subnet = @{
    Name = "subnet-1"
    VirtualNetwork = $virtualNetwork
    AddressPrefix = "10.0.0.0/24"
}
Add-AzVirtualNetworkSubnetConfig @subnet

$virtualNetwork | Set-AzVirtualNetwork

首先，請使用 az group create 為本文中建立的所有資源建立資源群組。下列範例會在 westus2 位置建立一個資源群組：

az group create \
  --name test-rg \
  --location westus2

使用 az network vnet create 建立虛擬網路。下列範例會建立一個名為 vnet-1 的虛擬網路：

az network vnet create \
  --name vnet-1 \
  --resource-group test-rg \
  --address-prefixes 10.0.0.0/16

使用 az network vnet subnet create 將子網路新增至虛擬網路。下列範例會將名為 subnet-1 的子網路新增至該虛擬網路中，並將 nsg-1 網路安全性群組與其產生關聯：

az network vnet subnet create \
  --vnet-name vnet-1 \
  --resource-group test-rg \
  --name subnet-1 \
  --address-prefix 10.0.0.0/24

建立應用程式安全性群組

應用程式安全性群組 (ASG) 可讓您將具有類似功能 (例如 web 伺服器) 的伺服器群組在一起。

在入口網站頂端的搜尋方塊中，輸入應用程式安全性群組。在搜尋結果中選取 [應用程式安全性群組]。
選取 + 建立。

在 [建立應用程式安全性群組] 的 [基本] 索引標籤中，輸入或選取此資訊：

設定	值
專案詳細資料
訂用帳戶	選取您的訂用帳戶。
資源群組	選取 [test-rg]。
[執行個體詳細資料]
名稱	輸入 asg-web。
區域	選取 [美國東部 2]。

選取 [檢閱 + 建立]。
選取 + 建立。

重複先前的步驟，指定以下值:

設定	值
專案詳細資料
訂用帳戶	選取您的訂用帳戶。
資源群組	選取 [test-rg]。
[執行個體詳細資料]
名稱	輸入 asg-mgmt。
區域	選取 [美國東部 2]。

選取 [檢閱 + 建立]。
選取建立。

使用 New-AzApplicationSecurityGroup 建立應用程式安全性群組。應用程式安全性群組可讓您將具有類似連接埠篩選需求的伺服器分組在一起。下列範例會建立兩個應用程式安全性群組。

$web = @{
    ResourceGroupName = "test-rg"
    Name = "asg-web"
    Location = "westus2"
}
$webAsg = New-AzApplicationSecurityGroup @web

$mgmt = @{
    ResourceGroupName = "test-rg"
    Name = "asg-mgmt"
    Location = "westus2"
}
$mgmtAsg = New-AzApplicationSecurityGroup @mgmt

使用 az network nsg create 建立應用程式安全性群組。應用程式安全性群組可讓您將具有類似連接埠篩選需求的伺服器分組在一起。下列範例會建立兩個應用程式安全性群組。

az network asg create \
  --resource-group test-rg \
  --name asg-web \
  --location westus2

az network asg create \
  --resource-group test-rg \
  --name asg-mgmt \
  --location westus2

建立網路安全性群組

網路安全性群組 (NSG) 可保護虛擬網路中的網路流量。

在入口網站頂端的搜尋方塊中，輸入網路安全性群組。在搜尋結果中選取 [網路安全性群組]。

注意

在網路安全性群組的搜尋結果中，您可能會看到網路安全性群組 (傳統)。選取 [網路安全性群組]。
選取 + 建立。

在 [建立網路安全性群組] 的 [基本] 索引標籤上，輸入或選取此資訊：

設定	值
專案詳細資料
訂用帳戶	選取您的訂用帳戶。
資源群組	選取 [test-rg]。
[執行個體詳細資料]
名稱	輸入 nsg-1。
Location	選取 [美國東部 2]。

選取 [檢閱 + 建立]。
選取建立。

使用 New-AzNetworkSecurityGroup 建立網路安全性群組。下列範例會建立一個名為 nsg-1 的網路安全性群組：

$nsgParams = @{
    ResourceGroupName = "test-rg"
    Location = "westus2"
    Name = "nsg-1"
}
$nsg = New-AzNetworkSecurityGroup @nsgParams

使用 az network nsg create 建立網路安全性群組。下列範例會建立一個名為 nsg-1 的網路安全性群組：

# Create a network security group
az network nsg create \
  --resource-group test-rg \
  --name nsg-1

將網路安全性群組關聯至子網路

在本節中，您會將網路安全性群組與您稍早建立的虛擬網路子網路產生關聯。

在入口網站頂端的搜尋方塊中，輸入網路安全性群組。在搜尋結果中選取 [網路安全性群組]。
選取 nsg-1。
從 nsg-1 的 [設定] 區段選取 [子網路]。
在 [子網路] 頁面中，選取 [+ 關聯]：
在 [產生子網路關聯] 底下，針對 [虛擬網路] 選取 vnet-1 (test-rg)。
針對 [子網路] 選取 subnet-1，然後選取 [確定]。

使用 Get-AzVirtualNetwork 來擷取虛擬網路物件，然後使用 Set-AzVirtualNetworkSubnetConfig 將網路安全性群組與子網路產生關聯。下列範例會擷取虛擬網路物件，並更新子網路組態以與網路安全性群組產生關聯：

# Retrieve the virtual network
$vnet = Get-AzVirtualNetwork -Name "vnet-1" -ResourceGroupName "test-rg"

# Update the subnet configuration to associate the network security group
$subnetConfigParams = @{
    VirtualNetwork = $vnet
    Name = "subnet-1"
    AddressPrefix = $vnet.Subnets[0].AddressPrefix
    NetworkSecurityGroup = Get-AzNetworkSecurityGroup -Name "nsg-1" -ResourceGroupName "test-rg"
}
Set-AzVirtualNetworkSubnetConfig @subnetConfigParams

# Update the virtual network with the new subnet configuration
$vnet | Set-AzVirtualNetwork

使用 az network vnet subnet update，將網路安全性群組與子網路產生關聯。下列範例會將 nsg-1 網路安全性群組與 subnet-1 子網路產生關聯：

az network vnet subnet update \
  --resource-group test-rg \
  --vnet-name vnet-1 \
  --name subnet-1 \
  --network-security-group nsg-1

建立安全性規則

從 nsg-1 的 [設定] 區段選取 [輸入安全性規則]。
在 [輸入安全性規則] 頁面中，選取 [+ 新增]。

建立安全性規則，允許連接埠 80 和 443 連至 asg-web 應用程式安全性群組。在 [新增輸入安全性規則] 中，輸入或選取下列資訊：

設定	值
來源	保留 [任何] 的預設值。
來源連接埠範圍	保留預設值 *()**。
Destination	選取 [應用程式安全性群組]。
目的地應用程式安全性群組	選取 asg-web。
服務	保留 [自訂] 的預設值。
目的地連接埠範圍	輸入 [80,443]。
通訊協定	選取 [TCP]。
動作	保留 [允許] 的預設值。
優先順序	保留 [100] 的預設值。
名稱	輸入 allow-web-all。

選取 [新增]。

使用下列資訊完成先前的步驟：

設定	值
來源	保留 [任何] 的預設值。
來源連接埠範圍	保留預設值 *()**。
Destination	選取 [應用程式安全性群組]。
目的地應用程式安全性群組	選取 asg-mgmt。
服務	選取 [RDP]。
動作	保留 [允許] 的預設值。
優先順序	保留 [110] 的預設值。
名稱	輸入 allow-rdp-all。

選取 [新增]。

警告

在本文中，針對獲指派 asg-mgmt 應用程式安全性群組的 VM，RDP (連接埠 3389) 會對網際網路公開。

針對生產環境，建議您使用 VPN、私人網路連線或 Azure Bastion 來連結至您想要管理的 Azure 資源，而非將連接埠 3389 公開至網際網路。

如需 Azure Bastion 的詳細資訊，請參閱何謂 Azure Bastion？。

使用 New-AzNetworkSecurityRuleConfig 建立安全性規則。下列範例會建立允許透過連接埠 80 和 443 從網際網路將流量輸入 asg-web 應用程式安全性群組的規則：

$webAsgParams = @{
    Name = "asg-web"
    ResourceGroupName = "test-rg"
}
$webAsg = Get-AzApplicationSecurityGroup @webAsgParams

$webRuleParams = @{
    Name = "Allow-Web-All"
    Access = "Allow"
    Protocol = "Tcp"
    Direction = "Inbound"
    Priority = 100
    SourceAddressPrefix = "Internet"
    SourcePortRange = "*"
    DestinationApplicationSecurityGroupId = $webAsg.id
    DestinationPortRange = 80,443
}
$webRule = New-AzNetworkSecurityRuleConfig @webRuleParams

下列範例會建立允許透過連接埠 3389 從網際網路將流量輸入 asg-mgmt 應用程式安全性群組的規則：

$mgmtAsgParams = @{
    Name = "asg-mgmt"
    ResourceGroupName = "test-rg"
}
$mgmtAsg = Get-AzApplicationSecurityGroup @mgmtAsgParams

$mgmtRuleParams = @{
    Name = "Allow-RDP-All"
    Access = "Allow"
    Protocol = "Tcp"
    Direction = "Inbound"
    Priority = 110
    SourceAddressPrefix = "Internet"
    SourcePortRange = "*"
    DestinationApplicationSecurityGroupId = $mgmtAsg.id
    DestinationPortRange = 3389
}
$mgmtRule = New-AzNetworkSecurityRuleConfig @mgmtRuleParams

使用 Get-AzNetworkSecurityGroup 來擷取現有的網路安全性群組，然後使用 += 運算子來新增規則。最後，使用 Set-AzNetworkSecurityGroup 來更新網路安全性群組：

# Retrieve the existing network security group
$nsg = Get-AzNetworkSecurityGroup -Name "nsg-1" -ResourceGroupName "test-rg"

# Add the new rules to the security group
$nsg.SecurityRules += $webRule
$nsg.SecurityRules += $mgmtRule

# Update the network security group with the new rules
Set-AzNetworkSecurityGroup -NetworkSecurityGroup $nsg

警告

在本文中，針對獲指派 asg-mgmt 應用程式安全性群組的 VM，RDP (連接埠 3389) 會對網際網路公開。

針對生產環境，建議您使用 VPN、私人網路連線或 Azure Bastion 來連結至您想要管理的 Azure 資源，而非將連接埠 3389 公開至網際網路。

如需 Azure Bastion 的詳細資訊，請參閱何謂 Azure Bastion？。

使用 az network nsg rule create 建立安全性規則。下列範例會建立允許透過連接埠 80 和 443 從網際網路將流量輸入 asg-web 應用程式安全性群組的規則：

az network nsg rule create \
  --resource-group test-rg \
  --nsg-name nsg-1 \
  --name Allow-Web-All \
  --access Allow \
  --protocol Tcp \
  --direction Inbound \
  --priority 100 \
  --source-address-prefix Internet \
  --source-port-range "*" \
  --destination-asgs "asg-web" \
  --destination-port-range 80 443

下列範例會建立允許透過連接埠 22 從網際網路將流量輸入 asg-mgmt 應用程式安全性群組的規則：

az network nsg rule create \
  --resource-group test-rg \
  --nsg-name nsg-1 \
  --name Allow-SSH-All \
  --access Allow \
  --protocol Tcp \
  --direction Inbound \
  --priority 110 \
  --source-address-prefix Internet \
  --source-port-range "*" \
  --destination-asgs "asg-mgmt" \
  --destination-port-range 22

警告

在本文中，針對獲指派 asg-mgmt 應用程式安全性群組的 VM，SSH (連接埠 22) 會對網際網路公開。

在生產環境中則不應將連接埠 22 公開至網際網路，而是建議您使用 VPN、私人網路連線或 Azure Bastion 連接到您想要管理的 Azure 資源。

如需 Azure Bastion 的詳細資訊，請參閱何謂 Azure Bastion？。

建立虛擬機器

在虛擬網路中建立兩個虛擬機器 (VM)。

在入口網站中，搜尋並選取 [虛擬機器]。
在 [虛擬機器] 中，選取 [+ 建立]，然後選取 [Azure 虛擬機器]。

在 [建立虛擬機器] 的 [基本] 索引標籤中輸入或選取此資訊：

設定	值
專案詳細資料
訂用帳戶	選取您的訂用帳戶。
資源群組	選取 [test-rg]。
[執行個體詳細資料]
虛擬機器名稱	輸入 vm-web。
區域	選取 [(美國) 美國東部 2]。
可用性選項	保留預設值 [不需要基礎結構備援]。
安全性類型	選取 [標準]。
映像	選取 [Windows Server 2022 Datacenter - x64 Gen2]。
Azure Spot 執行個體	保留預設值 [未核取]。
大小	選取大小。
系統管理員帳戶
使用者名稱	輸入使用者名稱。
密碼	輸入密碼。
確認密碼	重新輸入密碼。
輸入連接埠規則
選取輸入連接埠	選取 [無]。

選取 [下一步：磁碟]，然後選取 [下一步：網路]。

在 [網路] 索引標籤中，輸入或選取以下資訊：

設定	值
網路介面
虛擬網路	選取 [vnet-1]。
子網路	選取 [subnet-1 (10.0.0.0/24)]。
公用 IP	保留新公用 IP 的預設值。
NIC 網路安全性群組	選取 [無]。

選取 [檢閱 + 建立] 索引頁面，或是選取頁面底部的 [檢閱 + 建立] 藍色按鈕。
選取建立。 VM 的部署可能需要幾分鐘。
重複上述步驟，以建立一個名為 vm-mgmt 的第二台虛擬機器。

建立 VM 之前，請使用 Get-AzVirtualNetwork 擷取具有子網路的虛擬網路物件：

$virtualNetworkParams = @{
    Name = "vnet-1"
    ResourceGroupName = "test-rg"
}
$virtualNetwork = Get-AzVirtualNetwork @virtualNetworkParams

使用 New-AzPublicIpAddress 建立每個 VM 的公用 IP 位址：

$publicIpWebParams = @{
    AllocationMethod = "Static"
    ResourceGroupName = "test-rg"
    Location = "westus2"
    Name = "public-ip-vm-web"
}
$publicIpWeb = New-AzPublicIpAddress @publicIpWebParams

$publicIpMgmtParams = @{
    AllocationMethod = "Static"
    ResourceGroupName = "test-rg"
    Location = "westus2"
    Name = "public-ip-vm-mgmt"
}
$publicIpMgmt = New-AzPublicIpAddress @publicIpMgmtParams

使用 New-AzNetworkInterface 建立兩個網路介面，並將公用 IP 位址指派給網路介面。下列範例會建立一個網路介面，並將 public-ip-vm-web 公用 IP 位址與其產生關聯。

$webNicParams = @{
    Location = "westus2"
    Name = "vm-web-nic"
    ResourceGroupName = "test-rg"
    SubnetId = $virtualNetwork.Subnets[0].Id
    PublicIpAddressId = $publicIpWeb.Id
}
$webNic = New-AzNetworkInterface @webNicParams

下列範例會建立一個網路介面，並將 public-ip-vm-mgmt 公用 IP 位址與其產生關聯。

$mgmtNicParams = @{
    Location = "westus2"
    Name = "vm-mgmt-nic"
    ResourceGroupName = "test-rg"
    SubnetId = $virtualNetwork.Subnets[0].Id
    PublicIpAddressId = $publicIpMgmt.Id
}
$mgmtNic = New-AzNetworkInterface @mgmtNicParams

在虛擬網路中建立兩個 VM，以便在後續步驟中驗證流量篩選。

使用 New-AzVMConfig 建立 VM 組態，然後使用 New-AzVM 建立 VM。下列範例會建立一台作為 Web 伺服器的 VM。 -AsJob 選項會在背景建立虛擬機器，以便您繼續進行下一個步驟：

# Create user object
$cred = Get-Credential -Message "Enter a username and password for the virtual machine."

$webVmConfigParams = @{
    VMName = "vm-web"
    VMSize = "Standard_DS1_V2"
}

$vmOSParams = @{
    ComputerName = "vm-web"
    Credential = $cred
}

$vmImageParams = @{
    PublisherName = "MicrosoftWindowsServer"
    Offer = "WindowsServer"
    Skus = "2022-Datacenter"
    Version = "latest"
}

$webVmConfig = New-AzVMConfig @webVmConfigParams | Set-AzVMOperatingSystem -Windows @vmOSParams | Set-AzVMSourceImage @vmImageParams | Add-AzVMNetworkInterface -Id $webNic.Id

$webVmParams = @{
    ResourceGroupName = "test-rg"
    Location = "westus2"
    VM = $webVmConfig
}

New-AzVM @webVmParams -AsJob

建立作為管理伺服器的 VM：

# Create user object
$cred = Get-Credential -Message "Enter a username and password for the virtual machine."

$webVmConfigParams = @{
    VMName = "vm-mgmt"
    VMSize = "Standard_DS1_V2"
}

$vmOSParams = @{
    ComputerName = "vm-mgmt"
    Credential = $cred
}

$vmImageParams = @{
    PublisherName = "MicrosoftWindowsServer"
    Offer = "WindowsServer"
    Skus = "2022-Datacenter"
    Version = "latest"
}

$mgmtVmConfig = New-AzVMConfig @webVmConfigParams | Set-AzVMOperatingSystem -Windows @vmOSParams | Set-AzVMSourceImage @vmImageParams | Add-AzVMNetworkInterface -Id $mgmtNic.Id

$mgmtVmParams = @{
    ResourceGroupName = "test-rg"
    Location = "westus2"
    VM = $mgmtVmConfig
}

New-AzVM @mgmtVmParams

建立虛擬機器需要幾分鐘的時間。在 VM 建立完成前，請勿繼續進行下一個步驟。

在虛擬網路中建立兩個 VM，以便在後續步驟中驗證流量篩選。

使用 az vm create 建立 VM。下列範例會建立一台作為 Web 伺服器的 VM。指定 --nsg "" 選項時，Azure 將無法為它在建立 VM 時所建立的網路介面建立預設網路安全性群組。該命令會提示您為該 VM 建立密碼。本範例中不會使用 SSH 金鑰，以方便本文後面的步驟。在生產環境中，使用 SSH 金鑰來確保安全。

az vm create \
  --resource-group test-rg \
  --name vm-web \
  --image Ubuntu2204 \
  --vnet-name vnet-1 \
  --subnet subnet-1 \
  --nsg "" \
  --admin-username azureuser \
  --authentication-type password \
  --assign-identity

建立 VM 需要幾分鐘的時間。建立 VM 後，將會傳回與下列範例類似的輸出：

{
  "fqdns": "",
  "id": "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/test-rg/providers/Microsoft.Compute/virtualMachines/vm-web",
  "location": "westus2",
  "macAddress": "00-0D-3A-23-9A-49",
  "powerState": "VM running",
  "privateIpAddress": "10.0.0.4",
  "publicIpAddress": "203.0.113.24",
  "resourceGroup": "test-rg"
}

使用 az vm create 建立 VM。下列範例會建立一台作為管理伺服器的 VM。

下列範例會建立 VM 並新增使用者帳戶。 --generate-ssh-keys 參數會使 CLI 在 ~/.ssh 中尋找可用的 ssh 金鑰。如果找到一個，則會使用該金鑰。如果沒有找到，則會產生一個並儲存在 ~/.ssh 中。最後，我們會部署最新的 Ubuntu 22.04 映像。

az vm create \
  --resource-group test-rg \
  --name vm-mgmt \
  --image Ubuntu2204 \
  --vnet-name vnet-1 \
  --subnet subnet-1 \
  --nsg "" \
  --admin-username azureuser \
  --generate-ssh-keys \
  --assign-identity

建立 VM 需要幾分鐘的時間。在 VM 建立完成前，請勿繼續進行下一個步驟。

將網路介面關聯至 ASG

當您建立 VM 時，Azure 已針對每部 VM 建立網路介面，並將之連結到 VM。

將每部 VM 的網路介面新增至其中一個您先前建立的應用程式安全性群組中:

在入口網站頂端的搜尋方塊中，輸入虛擬機器。在搜尋結果中選取 [虛擬機器]，然後選取 [vm-web]。
從 vm-web 的 [網路] 區段中選取 [應用程式安全性群組]。
選取 [新增應用程式安全性群組]，然後在 [新增應用程式安全性群組] 索引標籤中，選取 [asg-web]。最後，選取 [新增]。
針對 vm-mgmt 重複上述步驟，並在 [新增應用程式安全性群組] 索引標籤中選取 [asg-mgmt]。

使用 Get-AzNetworkInterface 來擷取虛擬機器的網路介面，然後使用 Get-AzApplicationSecurityGroup 來擷取應用程式安全性群組。最後，使用 Set-AzNetworkInterface 來將應用程式安全性群組與網路介面產生關聯。下列範例會將 asg-web 應用程式安全性群組與 vm-web-nic 網路介面產生關聯：

$params1 = @{
    Name = "vm-web-nic"
    ResourceGroupName = "test-rg"
}
$nic = Get-AzNetworkInterface @params1

$params2 = @{
    Name = "asg-web"
    ResourceGroupName = "test-rg"
}
$asg = Get-AzApplicationSecurityGroup @params2

$nic.IpConfigurations[0].ApplicationSecurityGroups = @($asg)

$params3 = @{
    NetworkInterface = $nic
}
Set-AzNetworkInterface @params3

重複該命令，將 asg-mgmt 應用程式安全性群組與 vm-mgmt-nic 網路介面產生關聯。

$params1 = @{
    Name = "vm-mgmt-nic"
    ResourceGroupName = "test-rg"
}
$nic = Get-AzNetworkInterface @params1

$params2 = @{
    Name = "asg-mgmt"
    ResourceGroupName = "test-rg"
}
$asg = Get-AzApplicationSecurityGroup @params2

$nic.IpConfigurations[0].ApplicationSecurityGroups = @($asg)

$params3 = @{
    NetworkInterface = $nic
}
Set-AzNetworkInterface @params3

使用 az network nic update 來將網路介面與應用程式安全性群組產生關聯。下列範例會將 asg-web 應用程式安全性群組與 vm-web-nic 網路介面產生關聯：

# Retrieve the network interface name associated with the virtual machine
nic_name=$(az vm show --resource-group test-rg --name vm-web --query 'networkProfile.networkInterfaces[0].id' -o tsv | xargs basename)

# Associate the application security group with the network interface
az network nic ip-config update \
    --name ipconfigvm-web \
    --nic-name $nic_name \
    --resource-group test-rg \
    --application-security-groups asg-web

重複該命令，將 asg-mgmt 應用程式安全性群組與 vm-mgmt-nic 網路介面產生關聯。

# Retrieve the network interface name associated with the virtual machine
nic_name=$(az vm show --resource-group test-rg --name vm-mgmt --query 'networkProfile.networkInterfaces[0].id' -o tsv | xargs basename)

# Associate the application security group with the network interface
az network nic ip-config update \
    --name ipconfigvm-mgmt \
    --nic-name $nic_name \
    --resource-group test-rg \
    --application-security-groups asg-mgmt

測試流量篩選

在入口網站頂端的搜尋方塊中，輸入虛擬機器。在搜尋結果中，選取 [虛擬機器]。
選取 [vm-mgmt]。
在 [概觀] 頁面上，選取 [連線] 按鈕，然後選取 [原生 RDP]。
選取 [下載 RDP 檔案]。
開啟所下載的 RDP 檔案，然後選取 [連線]。輸入在建立 VM 時所指定的使用者名稱與密碼。
選取 [確定]。
您可能會在連線過程中收到憑證警告。如果您收到警告，請選取 [是] 或 [繼續] 以繼續進行連線。

連線成功，因為允許透過連接埠 3389 從網際網路至 asg-mgmt 應用程式安全性群組的輸入流量。

vm-mgmt 的網路介面與 asg-mgmt 應用程式安全性群組相關聯，並允許連線。
在 vm-mgmt 上開啟 PowerShell 工作階段。使用下列項目來連線到 vm-web：
```
mstsc /v:vm-web
```
從 vm-mgmt 到 vm-web 的 RDP 連線成功，因為相同網路中的虛擬機器預設可透過任何連接埠與彼此通訊。

您無法從網際網路建立與 vm-web 虛擬機器的 RDP 連線。 asg-web 的安全性規則會防止從網際網路到連接埠 3389 的輸入連線。預設會拒絕從網際網路到所有資源的輸入流量。
若要在 vm-web 虛擬機器上安裝 Microsoft IIS，請從 vm-web 虛擬機器的 PowerShell 工作階段輸入下列命令：
```
Install-WindowsFeature -name Web-Server -IncludeManagementTools
```
完成 IIS 安裝之後，請將 vm-web 虛擬機器中斷連線，以留在 vm-mgmt 虛擬機器遠端桌面連線中。
從 vm-mgmt VM 中斷連線。
在入口網站搜尋方塊中搜尋 vm-web。
在 vm-web 的 [概觀] 頁面上，記下 VM 的 [公用 IP 位址]。下列範例中顯示的位址是 203.0.113.103。您的位址不同：
若要確認您可以從網際網路存取 vm-web Web 伺服器，請在電腦上開啟網際網路瀏覽器，並瀏覽至 http://<public-ip-address-from-previous-step>。

您會看到 IIS 預設頁面，因為允許透過連接埠 80 從網際網路至 asg-web 應用程式安全性群組的輸入流量。

vm-web 連結的網路介面與 asg-web 應用程式安全性群組相關聯，並允許連線。

請使用 Get-AzPublicIpAddress 來傳回 VM 的公用 IP 位址。以下範例會傳回 vm-mgmt VM 的公用 IP 位址：

$params = @{
    Name = "public-ip-vm-mgmt"
    ResourceGroupName = "test-rg"
}
$publicIP = Get-AzPublicIpAddress @params | Select IpAddress

請從您的本機電腦使用下列命令，建立 vm-mgmt VM 的遠端桌面工作階段。

mstsc /v:$publicIP

輸入您在建立虛擬機器時指定的使用者名稱和密碼 (您可能需要選取 [更多選擇]，然後選取 [使用不同的帳戶] 以指定您在建立虛擬機器時輸入的認證)，然後選取 [確定]。您可能會在登入過程中收到憑證警告。選取 [是] 以繼續進行連線。

連線順利完成。允許來自網際網路的輸入流量通過連接埠 3389 進入 asg-mgmt 應用程式安全性群組。連結至 vm-mgmt VM 的網路介面位於此群組中。

使用以下 PowerShell 命令從 vm-mgmt VM 建立遠端桌面連線到 vm-web VM：

mstsc /v:vm-web

由於每個網路安全性群組中的預設安全性規則允許透過所有連接埠在虛擬網路內的所有 IP 位址之間傳輸流量，因此連線會成功。您無法建立從網際網路到 vm-web VM 的遠端桌面連線，因為 asg-web 的安全性規則不允許從網際網路的連接埠 3389 輸入。

請從 PowerShell 使用下列命令在 vm-web VM 上安裝 Microsoft IIS：

Install-WindowsFeature -name Web-Server -IncludeManagementTools

完成 IIS 安裝之後，請將 vm-web VM 中斷連線，以留在 vm-mgmt VM 遠端桌面連線中。若要檢視 IIS 的歡迎使用畫面，請開啟網際網路瀏覽器，並瀏覽至 http://vm-web.

從 vm-mgmt VM 中斷連線。

在您的電腦上，從 PowerShell 輸入下列命令，以擷取 vm-web 伺服器的公用 IP 位址的：

$params = @{
    Name = "public-ip-vm-web"
    ResourceGroupName = "test-rg"
}
Get-AzPublicIpAddress @params | Select IpAddress

若要確認您可以從 Azure 外部存取 vm-web Web 伺服器，請在電腦上開啟網際網路瀏覽器，並瀏覽至 http://<public-ip-address-from-previous-step>。連線順利完成。允許來自網際網路的輸入流量通過連接埠 80 進入 asg-web 應用程式安全性群組。連結至 vm-web VM 的網路介面位於此群組中。

使用您選擇的 SSH 用戶端來連線到先前建立的 VM。例如，可以從命令行介面 (例如 Windows 子系統 Linux 版) 使用下列命令來建立與 vm-mgmt VM 的 SSH 工作階段。您可以使用您的 Microsoft Entra ID 認證來登入虛擬機器，也可以使用您用來建立 VM 的 SSH 金鑰。在下列範例中，我們使用 SSH 金鑰來登入管理 VM，然後使用密碼從管理 VM 登入 Web VM。

如需如何透過 SSH 來連線到 Linux VM 以及使用 Microsoft Entra ID 來登入的詳細資訊，請參閱使用 Microsoft Entra ID 和 OpenSSH 登入 Azure 中的 Linux 虛擬機器。

儲存 VM 的 IP 位址以便進行 SSH 連線

執行以下命令，將 VM 的 IP 位址儲存為環境變數：

export IP_ADDRESS=$(az vm show --show-details --resource-group test-rg --name vm-mgmt --query publicIps --output tsv)

ssh -o StrictHostKeyChecking=no azureuser@$IP_ADDRESS

連線順利完成，因為連結至 vm-mgmt VM 的網路介面位於 asg-mgmt 應用程式安全性群組中，該安全群組允許來自網際網路的輸入流量通過連接埠 22。

使用下列命令來透過 SSH 從 vm-mgmt VM 連線到 vm-web VM：

ssh -o StrictHostKeyChecking=no azureuser@vm-web

由於每個網路安全性群組中的預設安全性規則允許透過所有連接埠在虛擬網路內的所有 IP 位址之間傳輸流量，因此連線會成功。您無法透過 SSH 來從網際網路連線到 vm-web VM，因為 asg-web 的安全性規則不允許來自網際網路的輸入流量通過連接埠 22。

使用下列命令在 vm-web VM 上安裝 nginx Web 伺服器：

# Update package source
sudo apt-get -y update

# Install NGINX
sudo apt-get -y install nginx

由於預設安全性規則允許所有對網際網路的輸出流量，因此允許 vm-web VM 輸出至網際網路以擷取 nginx。結束 vm-web SSH 工作階段，這樣會讓您停留在vm-mgmt VM 的 username@vm-mgmt:~$ 提示上。若要從 vm-web VM 擷取 nginx 歡迎畫面，請輸入下列命令：

curl vm-web

登出 vm-mgmt VM。若要確認您可以從 Azure 外部存取 vm-web Web 伺服器，請從您自己的電腦輸入 curl <publicIpAddress>。連線順利完成，因為 asg-web 應用程式安全性群組 (連結到 vm-web VM 的網路介面所在) 來自網際網路的輸入流量通過連接埠 80。

當完成了使用您所建立的資源時，您可以刪除資源群組及其所有資源。

在 Azure 入口網站中，搜尋並選取 [資源群組]。
在 [資源群組] 頁面上，選取 [test-rg] 資源群組。
在 [test-rg] 頁面上，選取 [刪除資源群組]。
在 [輸入資源群組名稱以確認刪除] 中輸入 test-rg，然後選取 [刪除]。

您可以使用 Remove-AzResourceGroup 來移除不再需要的資源群組，以及其所包含的所有資源：

$params = @{
    Name = "test-rg"
    Force = $true
}
Remove-AzResourceGroup @params

請使用 az group delete 來移除不再需要的資源群組以及其所包含的所有資源。

az group delete \
    --name test-rg \
    --yes \
    --no-wait

下一步

在本教學課程中，您已：

您已建立網路安全性群組，並將其關聯至虛擬網路子網路。
已建立於用於 Web 和管理的應用程式安全性群組。
建立兩個虛擬機器，並將其網路介面與應用程式安全性群組產生關聯。
已測試應用程式安全性群組網路篩選。

若要深入了解網路安全性群組，請參閱網路安全性群組概觀和管理網路安全性群組。

Azure 依預設會路由傳送子網路之間的流量。您可以改為選擇透過一台 VM (例如充當防火牆) 在子網路之間路由傳送流量。

若想了解如何建立路由表，請移至下一個教學課程。

建立路由表

分享方式：

教學課程：使用網路安全組篩選網路流量

必要條件

Azure Cloud Shell

建立應用程式安全性群組

建立網路安全性群組

將網路安全性群組關聯至子網路

建立安全性規則

建立虛擬機器

將網路介面關聯至 ASG

測試流量篩選

儲存 VM 的 IP 位址以便進行 SSH 連線

下一步

意見反映

更多資源
