Microsoft Azure 傳統虛擬機器 (VM) 結構的工作流程

這很重要

截至 2024 年 9 月 1 日，所有客戶的雲端服務 (傳統) 均已淘汰。 從 2024 年 10 月開始，Microsoft 將停止並關閉任何現有的執行中部署，且資料將會永久遺失。 新部署應該使用 Azure Resource Manager 型的新部署模型 Azure 雲端服務 (延伸支援)。

本文概述當您部署或更新 Azure 資源 (例如虛擬機器) 時所發生的工作流程。

備註

Azure 針對建立和使用資源方面，有二種不同的的部署模型：Resource Manager 和傳統。 本文涵蓋之內容包括使用傳統部署模型。

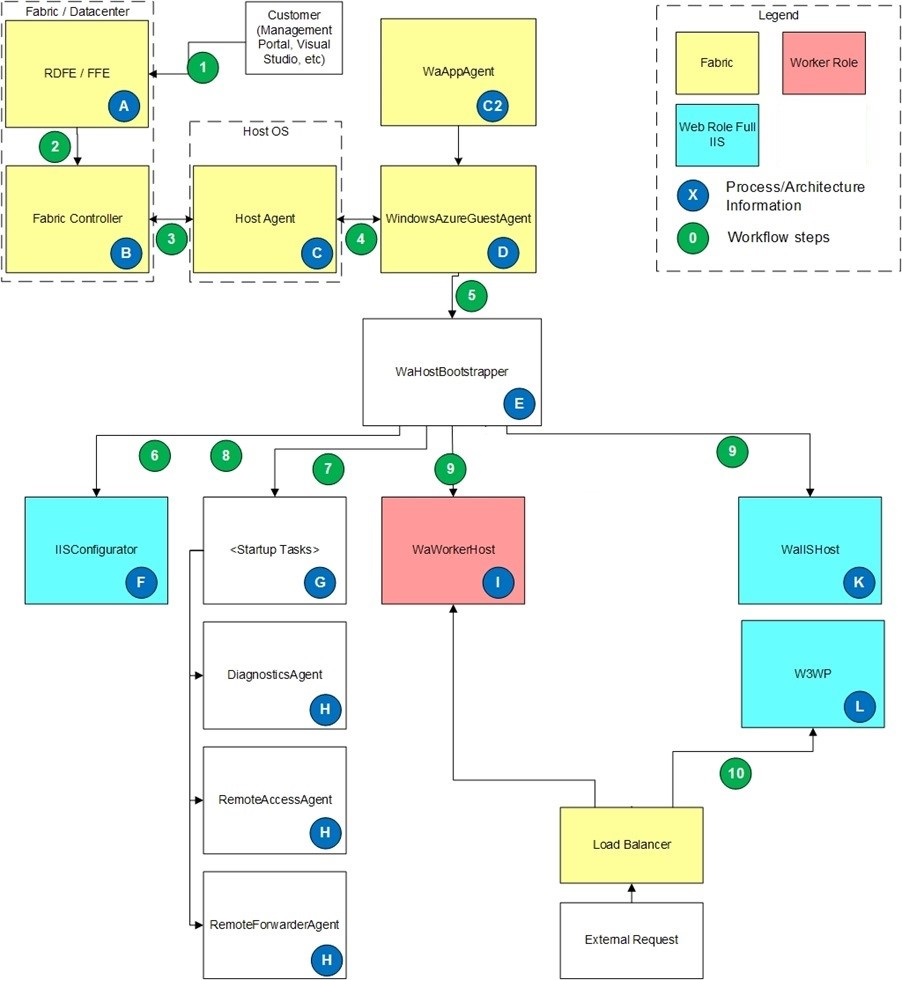

下列圖表顯示了 Azure 資源的架構。

<alt 關於 Azure 工作流程的影像>

工作流程基本概念

A RDFE/FFE 是連接使用者到網狀架構的通訊路徑。 RDFE (RedDog 前端) 為公開的 API，是管理入口網站和傳統部署模型 API 的前端，例如 Visual Studio、Azure MMC 等等。 來自使用者的所有要求都需要先經過 RDFE。 FFE (網狀架構前端) 此層會將要求從 RDFE 轉譯為網狀架構命令。 所有來自 RDFE 的要求都會先經過網狀架構前端 (FFE)，以觸達網狀架構控制器。

B. 網狀架構控制器負責維護及監視資料中心內的所有資源。 其與網狀架構作業系統上的網狀架構主機代理程式進行通訊，以傳送客體作業系統版本、服務封裝、服務設定以及服務狀態等資訊。

C. 主機代理程式位於主機 OS 上，負責設定客體 OS。 它也負責與客體代理程式 (WindowsAzureGuestAgent) 的溝通，更新角色以達到預定的目標狀態，並執行客體代理程式的活動訊號檢查。 如果 Host Agent 持續 10 分鐘未收到心跳檢測回應，則 Host Agent 會重新啟動客體作業系統。

C2。 WaAppAgent 負責安裝、設定及更新 WindowsAzureGuestAgent.exe。

D. WindowsAzureGuestAgent 負責的工作如下：

  • 設定客體作業系統，包括防火牆、ACL、LocalStorage 資源、服務封裝、設定以及數位憑證。
  • 為執行該角色的使用者帳戶設定 SID。
  • 將角色狀態傳達給網狀架構。
  • 啟動 Wahostbootstrapper.exe 並加以監視，以確保角色處於目標狀態。

E. 下列為 WaHostBootstrapper 負責的項目：

  • 讀取角色設定，並啟動所有適當的工作和程序以設定並執行角色。
  • 監視其所有子處理序。
  • 觸發角色主機處理序中的 StatusCheck 事件。

F. 如果將角色設定為完整的 IIS Web 角色，則會執行 IISConfigurator。 下列為其負責的工作：

  • 啟動標準 IIS 服務
  • 在 Web 設定中設定重寫模組
  • 在服務模型中，針對設定的角色來設定應用程式池 (AppPool)
  • 設定 IIS 記錄指向 DiagnosticStore LocalStorage 資料夾
  • 設定存取權限和 ACL
  • 網站位於 % roleroot%：\sitesroot\0 中，而 AppPool 指向這個位置以執行 IIS。

G. 角色模型定義啟動工作，而 WaHostBootstrapper 會啟動這些工作。 啟動工作可以設定為在背景中以非同步方式執行，而主機引導程序會啟動該啟動工作，然後繼續進行其他啟動工作。 啟動工作也可以設定為以簡單 (預設) 模式執行。 在簡單模式中，主機引導程序會等候啟動工作執行完成，並返回成功 (0) 結束代碼，再繼續執行下一個啟動工作。

H. 這些工作為軟體開發套件 (SDK) 的一部分，而且在角色的服務定義 (.csdef) 中會定義為外掛程式。 在展開為啟動工作時，DiagnosticsAgent 和 RemoteAccessAgent 的特別之處在於各自定義了兩個啟動工作，一個為一般啟動工作，另一個則具有 /blockStartup 參數。 一般的啟動工作被定義為背景啟動工作，這樣當角色本身運行時，它就可以在背景中執行。 /blockStartup 啟動工作被定義為簡單啟動工作，因此 WaHostBootstrapper 會等待其結束後再繼續。 /blockStartup 工作會等待一般工作初始化完成後，結束後允許主機啟動載入器繼續作業。 完成此流程後，您就可以在角色流程開始前設定診斷和 RDP 存取，而角色流程必須透過 /blockStartup 工作執行。 此流程也可讓診斷和 RDP 存取在主機啟動載入器完成啟動工作之後，透過「一般工作」繼續執行。

I. WaWorkerHost 是一般工作角色的標準主機進程。 此主機程序會託管所有角色的 DLL 檔案及進入點程式碼，例如 OnStart 和 Run。

J. WaIISHost 是為使用完整 IIS 的 Web 角色提供角色進入點程式碼的主機處理序。 此程序會載入使用 RoleEntryPoint 類別的第一個 DLL，並執行此類別的程式碼 (OnStart、Run、OnStop)。 任何在 RoleEntryPoint 類別中建立的 RoleEnvironment 事件 (例如 StatusCheck 和 Changed) 都會在此程序中被引發。

K. W3WP 是當角色設定為使用完整的 IIS 時所使用的標準的 IIS 工作處理序。 此處理序會執行從 IISConfigurator 設定的 AppPool。 在此程序中，會觸發在此處建立的任何 RoleEnvironment 事件（例如 StatusCheck 和 Changed）。 如果您在這兩個進程中訂閱事件，則會在兩個位置 (WaIISHost 和 w3wp.exe) 觸發 RoleEnvironment 事件。

工作流程程序

  1. 使用者提出要求，例如上傳 ".cspkg" 和 ".cscfg" 檔案、告知資源停止或進行設定變更等等。 您可以透過 Azure 入口網站或使用傳統部署模型 API 的工具提出要求，例如 Visual Studio 發佈功能。 此要求會傳送至 RDFE 以執行所有與訂閱相關的作業，然後將要求傳達給 FFE。 剩下的工作流程步驟是部署新的封裝，並加以啟動。
  2. FFE 會根據客戶輸入的內容（例如，「同質群組」或「地理位置」，還有來自網狀架構的輸入內容，例如機器可用性)來尋找正確的電腦集區，並與該電腦集區中的主要網狀架構控制器進行通訊。
  3. 網狀架構控制器會尋找具有可用 CPU 核心的主機 (或啟動一台新的主機)。 服務封裝和設定會複製到主機，而網狀架構控制器會與主機作業系統上的主機代理程式進行通訊，以進行套件部署 (設定 DIP、連接埠、客體作業系統等)。
  4. 主機代理程式會啟動客體作業系統，並與客體代理程式 (WindowsAzureGuestAgent) 進行通訊。 主機會將心跳訊號傳送給客體，以確認角色正致力於達成其目標狀態。
  5. WindowsAzureGuestAgent 會設定客體作業系統 (防火牆、存取控制清單、LocalStorage 等等)，將新的 XML 設定檔複製到 c:\Config，然後啟動 Wahostbootstrapper.exe 程序。
  6. 針對完整的 IIS web 角色，WaHostBootstrapper 會啟動 IISConfigurator，並告訴它從 IIS 中刪除與 web 角色相關的任何現有的 AppPools。
  7. WaHostBootstrapper 會從 E:\RoleModel.xml 讀取啟動工作，並開始執行啟動工作。 WaHostBootstrapper 會一直等到所有簡單啟動工作都完成並傳回成功訊息。
  8. 針對完整的 IIS Web 角色，WaHostBootstrapper 會告知 IISConfigurator 設定 IIS AppPool，並將網站指向 E:\Sitesroot\<index>，其中 <index> 是以零為基底的索引，對應到為服務所定義的 <Sites> 元素數目。
  9. WaHostBootstrapper 會依據下列角色類型來啟動主機處理序：
    1. 工作角色：WaWorkerHost.exe 已啟動。 WaHostBootstrapper 會執行 OnStart() 方法。 傳回之後，WaHostBootstrapper 就會開始執行 Run() 方法，然後同時將該角色標示為「就緒」，並將其放入負載平衡器輪替中 (如果已定義 InputEndpoints)。 之後，WaHostBootsrapper 會進入一個迴圈，不斷檢查角色狀態。
    2. 完整的 IIS Web 角色：aIISHost 已啟動。 WaHostBootstrapper 會執行 OnStart() 方法。 傳回之後，就會開始執行 Run() 方法，然後將該角色同時標示為「準備就緒」，並將其放入負載平衡器輪轉中。 之後，WaHostBootsrapper 會進入一個重複檢查角色狀態的循環。
  10. 完整 IIS Web 角色的傳入 Web 要求會觸發 IIS，啟動 W3WP 進程，並對該請求進行處理和回應，就像在內部部署的 IIS 環境中一樣。

記錄檔位置

WindowsAzureGuestAgent

  • C:\Logs\AppAgentRuntime.Log。
    此記錄包含了服務的變更，包括啟動、停止及新的設定。 如果服務並無變更，在此記錄檔中出現長時間間隔是正常情形。
  • C:\Logs\WaAppAgent.Log。
    此日誌包含狀態更新與心跳通知，每 2 到 3 秒更新一次。 此記錄檔包含執行個體狀態的歷程檢視，並會在執行個體不在就緒狀態時通知您。

WaHostBootstrapper

C:\Resources\Directory\<deploymentID>.<role>.DiagnosticStore\WaHostBootstrapper.log

WaIISHost

C:\Resources\Directory\<deploymentID>.<role>\WaIISHost.log

IISConfigurator

C:\Resources\Directory\<deploymentID>.<role>\IISConfigurator.log

IIS 記錄

C:\Resources\Directory\<guid>.<role>.DiagnosticStore\LogFiles\W3SVC1

Windows 事件記錄

D:\Windows\System32\Winevt\Logs
