使用來自 Azure API 管理服務的外部服務

發行項
08/08/2024

適用於：所有 APIM 層

Azure API 管理服務中可用的原則可純粹根據傳入的要求、傳出的回應及基本組態資訊來進行各式各樣的有用工作。不過，能夠與來自 API 管理原則的外部服務進行互動，可開啟更多的機會。

您先前已瞭解如何與 Azure 事件中樞服務互動，以進行記錄、監視和分析。本文將示範可讓您與任何以 HTTP 為基礎的外部服務進行互動的原則。這些原則可用來觸發遠端事件，或用來擷取將以某種方式用於操作原始要求和回應的資訊。

傳送單向要求

或許對要求來說，最簡單的外部互動是射後不理的樣式，讓外部服務能夠獲得某些種類之重要事件的通知。控制流程原則 choose 可用來偵測任何一種您感興趣的條件。如果符合條件，您可以使用 send-one-way-request 原則進行外部 HTTP 要求。這可能是對傳訊系統 (例如 Hipchat 或 Slack) 的要求，也可能是對郵件 API (例如 SendGrid 或 MailChimp) 的要求，或者是針對某些像是 PagerDuty 的重大支援事件的要求。這些傳訊系統權都具有簡單的 HTTP API，可供輕鬆叫用。

使用 Slack 提供警示

下列範例示範如果 HTTP 回應狀態碼大於或等於 500，如何將訊息傳送至 Slack 聊天室。 500 範圍錯誤表示後端 API 發生問題，而 API 的用戶端無法解決這類問題。通常 API 管理需要進行某種形式的介入。

<choose>
  <when condition="@(context.Response.StatusCode >= 500)">
    <send-one-way-request mode="new">
      <set-url>https://hooks.slack.com/services/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</set-url>
      <set-method>POST</set-method>
      <set-body>@{
        return new JObject(
          new JProperty("username","APIM Alert"),
          new JProperty("icon_emoji", ":ghost:"),
          new JProperty("text", String.Format("{0} {1}\nHost: {2}\n{3} {4}\n User: {5}",
            context.Request.Method,
            context.Request.Url.Path + context.Request.Url.QueryString,
            context.Request.Url.Host,
            context.Response.StatusCode,
            context.Response.StatusReason,
            context.User.Email
          ))
        ).ToString();
      }</set-body>
    </send-one-way-request>
  </when>
</choose>

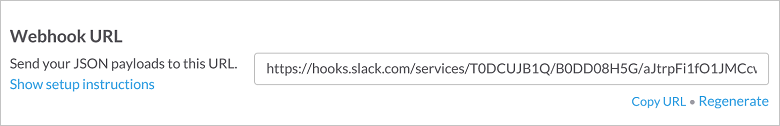

Slack 具有傳入 Web 攔截的概念。在設定輸入 Web Hook 時，Slack 會產生特殊的 URL，讓您能夠執行簡單的 POST 要求，並將訊息傳入 Slack 通道中。您建立的 JSON 主體是以 Slack 所定義的格式為基礎。

Slack Web Hook

「射後不理」夠好嗎？

使用要求的射後不理樣式有一些特定的權衡取捨。如果基於某些原因而導致要求失敗，則不會報告失敗。在此特殊情況下，無法保證具有次要失敗報告系統的複雜度，以及等待回應所需的其他效能成本。如果檢查回應很重要，則 send-request 原則是較好的選項。

send-request

send-request 原則能夠使用外部服務來執行複雜的處理函式，並將資料傳回 API 管理服務，此服務可用來進一步處理原則。

授權參考權杖

API 管理的主要功能是保護後端資源。如果您的 API 所使用的授權伺服器在其 OAuth2 流程中建立 JWT 令牌，如同 Microsoft Entra ID 一樣，您可以使用 validate-jwt 原則或 validate-azure-ad-token 原則來驗證令牌的有效性。某些授權伺服器會建立所謂的參考權杖，此類權杖無法在不對授權伺服器進行回呼的情況下進行驗證。

將自我檢查標準化

過去一直沒有標準化的方式可使用授權伺服器來驗證參考權杖。不過，IETF 最近發佈的提議標準 RFC 7662 定義了資源伺服器如何驗證權杖的有效性。

擷取權杖

第一個步驟是從授權標頭擷取權杖。根據 RFC 6750，標頭值應依序使用 Bearer 授權配置、單一空格和授權權杖進行格式化。不過，有一些情況需要省略授權配置。在剖析時為了因應這一點，API 管理會使用空格來分割標頭值，並從字串的傳回陣列中選取最後一個字串。這樣可為格式錯誤的授權標頭提供因應措施。

<set-variable name="token" value="@(context.Request.Headers.GetValueOrDefault("Authorization","scheme param").Split(' ').Last())" />

提出驗證要求

一旦 API 管理擁有授權權杖之後，API 管理就可以提出要求來驗證權杖。 RFC 7662 會呼叫此程序自我檢查，並要求您將 HTML 表單 POST 到自我檢查資源。 HTML 表單至少必須包含具有索引鍵 token的索引鍵/值組。這項對授權伺服器的要求也必須經過驗證，以確保惡意用戶端無法撈取有效的權杖。

<send-request mode="new" response-variable-name="tokenstate" timeout="20" ignore-error="true">
  <set-url>https://microsoft-apiappec990ad4c76641c6aea22f566efc5a4e.azurewebsites.net/introspection</set-url>
  <set-method>POST</set-method>
  <set-header name="Authorization" exists-action="override">
    <value>basic dXNlcm5hbWU6cGFzc3dvcmQ=</value>
  </set-header>
  <set-header name="Content-Type" exists-action="override">
    <value>application/x-www-form-urlencoded</value>
  </set-header>
  <set-body>@($"token={(string)context.Variables["token"]}")</set-body>
</send-request>

檢查回應

response-variable-name 屬性可用來提供所傳回回應的存取權。這個屬性中定義的名稱可以用來做為 context.Variables 字典的索引鍵來存取 IResponse 物件。

從回應物件中，您可以擷取主體，而 RFC 7622 向 API 管理指出回應必須是 JSON 物件，而且必須包含至少一個稱為 active 的屬性 (此為布林值)。當 active 為 true，則權杖會被視為有效。

或者，如果授權伺服器未包含 [使用中] 字段來指出令牌是否有效，請使用 HTTP 用戶端工具來 curl 判斷有效令牌中設定的屬性。例如，如果有效的權杖回應包含名為 "expires_in" 的屬性，請檢查這個屬性名稱是否如下存在於授權伺服器回應中：

<when condition="@(((IResponse)context.Variables["tokenstate"]).Body.As<JObject>().Property("expires_in") == null)">

報告失敗

您可以使用 <choose> 原則來偵測權杖是否無效，如果無效，則會傳回 401 回應。

<choose>
  <when condition="@((bool)((IResponse)context.Variables["tokenstate"]).Body.As<JObject>()["active"] == false)">
    <return-response response-variable-name="existing response variable">
      <set-status code="401" reason="Unauthorized" />
      <set-header name="WWW-Authenticate" exists-action="override">
        <value>Bearer error="invalid_token"</value>
      </set-header>
    </return-response>
  </when>
</choose>

根據說明應如何使用 bearer 權杖的 RFC 6750，API 管理也會傳回 WWW-Authenticate 標頭以及 401 回應。 WWW 驗證的目的是指示用戶端如何建構適當授權的要求。由於有各式各樣可能具備 OAuth2 架構的處理方法，因此很難傳達所有必要的資訊。幸好我們仍持續努力來協助用戶端探索如何適當地將要求授權給資源伺服器。

最終解決方案

最後，您會取得下列原則：

<inbound>
  <!-- Extract Token from Authorization header parameter -->
  <set-variable name="token" value="@(context.Request.Headers.GetValueOrDefault("Authorization","scheme param").Split(' ').Last())" />

  <!-- Send request to Token Server to validate token (see RFC 7662) -->
  <send-request mode="new" response-variable-name="tokenstate" timeout="20" ignore-error="true">
    <set-url>https://microsoft-apiappec990ad4c76641c6aea22f566efc5a4e.azurewebsites.net/introspection</set-url>
    <set-method>POST</set-method>
    <set-header name="Authorization" exists-action="override">
      <value>basic dXNlcm5hbWU6cGFzc3dvcmQ=</value>
    </set-header>
    <set-header name="Content-Type" exists-action="override">
      <value>application/x-www-form-urlencoded</value>
    </set-header>
    <set-body>@($"token={(string)context.Variables["token"]}")</set-body>
  </send-request>

  <choose>
    <!-- Check active property in response -->
    <when condition="@((bool)((IResponse)context.Variables["tokenstate"]).Body.As<JObject>()["active"] == false)">
      <!-- Return 401 Unauthorized with http-problem payload -->
      <return-response response-variable-name="existing response variable">
        <set-status code="401" reason="Unauthorized" />
        <set-header name="WWW-Authenticate" exists-action="override">
          <value>Bearer error="invalid_token"</value>
        </set-header>
      </return-response>
    </when>
  </choose>
  <base />
</inbound>

這是眾多範例中唯一一個說明如何使用 send-request 原則來將有用的外部服務整合至要求和回應的程序，此程序的流程會通過 API 管理服務。

回應組合

send-request 原則可用來增強對後端系統的主要要求 (如同上述範例所示)，或者它可用來完全取代後端呼叫。使用這項技術，您可以輕鬆地建立彙總自多個不同系統的複合資源。

建置儀表板

有時您想要能夠公開存在於多個後端系統中的資訊，例如，驅動儀表板。 KPI 來自所有不同的後端，但是您習慣不提供它們的直接存取權，而且如果所有資訊都是擷取自單一要求，這就非常有用。或許有一些後端資訊需要進行某些切割與細分，需要先稍微處理一下！當您知道使用者習慣按 F5 鍵來查看其效能不佳的指標是否可能變更時，若要降低後端負載，能夠快取該複合資源就非常實用。

假造資源

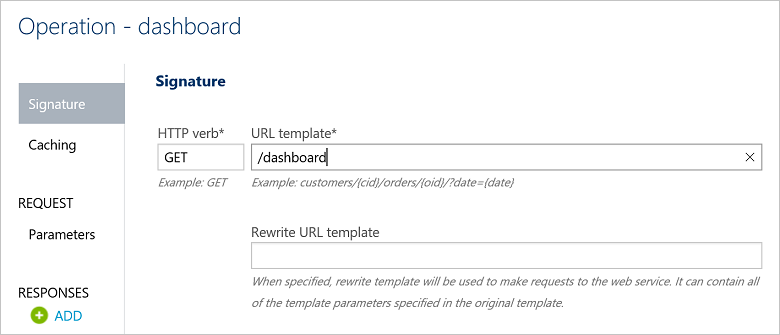

建置儀表板資源的第一個步驟，是在 Azure 入口網站中設定新的作業。這是用來設定撰寫原則以建置動態資源的預留位置作業。

儀錶板作業

提出要求

一旦建立作業後，您即可特別針對該作業設定原則。

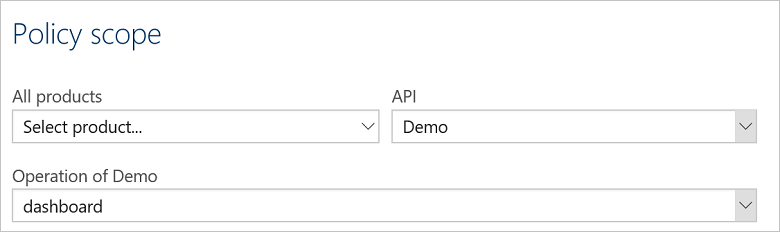

顯示 [原則範圍] 畫面的螢幕快照。

第一個步驟是擷取來自傳入要求的任何查詢參數，以便您可將其轉送至後端。在此範例中，儀表板會根據一段時間來顯示資訊，因此具有 fromDate 和 toDate 參數。您可以使用 set-variable 原則來擷取要求 URL 中的資訊。

<set-variable name="fromDate" value="@(context.Request.Url.Query["fromDate"].Last())">
<set-variable name="toDate" value="@(context.Request.Url.Query["toDate"].Last())">

一旦擁有這項資訊之後，您就可以對所有後端系統提出要求。每個要求都會使用參數資訊來建構新的 URL，並呼叫各自的伺服器，將回應儲存於內容變數中。

<send-request mode="new" response-variable-name="revenuedata" timeout="20" ignore-error="true">
  <set-url>@($"https://accounting.acme.com/salesdata?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")</set-url>
  <set-method>GET</set-method>
</send-request>

<send-request mode="new" response-variable-name="materialdata" timeout="20" ignore-error="true">
  <set-url>@($"https://inventory.acme.com/materiallevels?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")</set-url>
  <set-method>GET</set-method>
</send-request>

<send-request mode="new" response-variable-name="throughputdata" timeout="20" ignore-error="true">
  <set-url>@($"https://production.acme.com/throughput?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")</set-url>
  <set-method>GET</set-method>
</send-request>

<send-request mode="new" response-variable-name="accidentdata" timeout="20" ignore-error="true">
  <set-url>@($"https://production.acme.com/accidentdata?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")</set-url>
  <set-method>GET</set-method>
</send-request>

API 管理會循序傳送這些要求。

回應

若要建構複合回應，您可以使用 return-response 原則。 set-body 元素可以使用運算式，來建構新的 JObject 以及內嵌為屬性的所有元件表示法。

<return-response response-variable-name="existing response variable">
  <set-status code="200" reason="OK" />
  <set-header name="Content-Type" exists-action="override">
    <value>application/json</value>
  </set-header>
  <set-body>
    @(new JObject(new JProperty("revenuedata",((IResponse)context.Variables["revenuedata"]).Body.As<JObject>()),
                  new JProperty("materialdata",((IResponse)context.Variables["materialdata"]).Body.As<JObject>()),
                  new JProperty("throughputdata",((IResponse)context.Variables["throughputdata"]).Body.As<JObject>()),
                  new JProperty("accidentdata",((IResponse)context.Variables["accidentdata"]).Body.As<JObject>())
                  ).ToString())
  </set-body>
</return-response>

完整的原則看起來如下：

<policies>
  <inbound>
    <set-variable name="fromDate" value="@(context.Request.Url.Query["fromDate"].Last())">
    <set-variable name="toDate" value="@(context.Request.Url.Query["toDate"].Last())">

    <send-request mode="new" response-variable-name="revenuedata" timeout="20" ignore-error="true">
      <set-url>@($"https://accounting.acme.com/salesdata?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")"</set-url>
      <set-method>GET</set-method>
    </send-request>

    <send-request mode="new" response-variable-name="materialdata" timeout="20" ignore-error="true">
      <set-url>@($"https://inventory.acme.com/materiallevels?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")"</set-url>
      <set-method>GET</set-method>
    </send-request>

    <send-request mode="new" response-variable-name="throughputdata" timeout="20" ignore-error="true">
      <set-url>@($"https://production.acme.com/throughput?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")"</set-url>
      <set-method>GET</set-method>
    </send-request>

    <send-request mode="new" response-variable-name="accidentdata" timeout="20" ignore-error="true">
      <set-url>@($"https://production.acme.com/accidentdata?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")"</set-url>
      <set-method>GET</set-method>
    </send-request>

    <return-response response-variable-name="existing response variable">
      <set-status code="200" reason="OK" />
      <set-header name="Content-Type" exists-action="override">
        <value>application/json</value>
      </set-header>
      <set-body>
        @(new JObject(new JProperty("revenuedata",((IResponse)context.Variables["revenuedata"]).Body.As<JObject>()),
                      new JProperty("materialdata",((IResponse)context.Variables["materialdata"]).Body.As<JObject>()),
                      new JProperty("throughputdata",((IResponse)context.Variables["throughputdata"]).Body.As<JObject>()),
                      new JProperty("accidentdata",((IResponse)context.Variables["accidentdata"]).Body.As<JObject>())
        ).ToString())
      </set-body>
    </return-response>
  </inbound>
  <backend>
    <base />
  </backend>
  <outbound>
    <base />
  </outbound>
</policies>

摘要

Azure API 管理服務提供彈性的原則，可以選擇性地套用到 HTTP 流量，並且能夠組合後端服務。不論您是否想要使用警示功能、確認、驗證功能或根據多個後端服務建立新的複合資源來增強您的 API 閘道器， send-request 及相關原則都會開啟各種可能性。
