使用 Azure 入口網站來建立具有 HTTP 到 HTTPS 重新導向功能的應用程式閘道

  • 發行項

您可以使用 Azure 入口網站來建立包含 TLS 終止憑證的應用程式閘道。 路由規則可用來將 HTTP 流量重新導向至您應用程式閘道中的 HTTPS 連接埠。 在此範例中，您也會為應用程式閘道的後端集區，建立一個包含兩個虛擬機器執行個體的虛擬機器擴展集。

在本文中，您將學會如何：

  • 建立自我簽署憑證
  • 設定網路
  • 建立包含憑證的應用程式閘道
  • 新增接聽程式和重新導向規則
  • 建立包含預設後端集區的虛擬機器擴展集

如尚未擁有 Azure 訂用帳戶，請在開始之前先建立免費帳戶。

注意

建議您使用 Azure Az PowerShell 模組來與 Azure 互動。 若要開始使用，請參閱安裝 Azure PowerShell (部分機器翻譯)。 若要了解如何移轉至 Az PowerShell 模組，請參閱將 Azure PowerShell 從 AzureRM 移轉至 Az。

本教學課程需要 Azure PowerShell 模組 1.0.0 版或更新版本，才能建立憑證和安裝 IIS。 執行 Get-Module -ListAvailable Az 以尋找版本。 如果您需要升級，請參閱安裝 Azure PowerShell 模組。 若要在本教學課程中執行命令，則也需要執行 Login-AzAccount 以建立與 Azure 的連線。

建立自我簽署憑證

若要在生產環境中使用，您應該匯入由受信任提供者所簽署的有效憑證。 在此教學課程中，您要使用 New-selfsignedcertificate 來建立自我簽署的憑證。 您可以使用 Export-PfxCertificate 搭配系統所傳回的指紋，以將 pfx 檔案從憑證匯出。

New-SelfSignedCertificate `
  -certstorelocation cert:\localmachine\my `
  -dnsname www.contoso.com

您應該會看到類似這個結果的內容：

PSParentPath: Microsoft.PowerShell.Security\Certificate::LocalMachine\my

Thumbprint                                Subject
----------                                -------
E1E81C23B3AD33F9B4D1717B20AB65DBB91AC630  CN=www.contoso.com

使用指紋來建立 pfx 檔案：

$pwd = ConvertTo-SecureString -String "Azure123456!" -Force -AsPlainText
Export-PfxCertificate `
  -cert cert:\localMachine\my\E1E81C23B3AD33F9B4D1717B20AB65DBB91AC630 `
  -FilePath c:\appgwcert.pfx `
  -Password $pwd

建立應用程式閘道

需要虛擬網路，才能在您所建立的資源之間進行通訊。 這個範例中會建立兩個子網路：一個用於應用程式閘道，另一個用於後端伺服器。 您建立應用程式閘道時，可以同時建立虛擬網路。

  1. 登入 Azure 入口網站。

  2. 按一下 Azure 入口網站左上角的 [建立資源]。

  3. 在 [精選] 清單中選取 [網路]，然後選取 [應用程式閘道]。

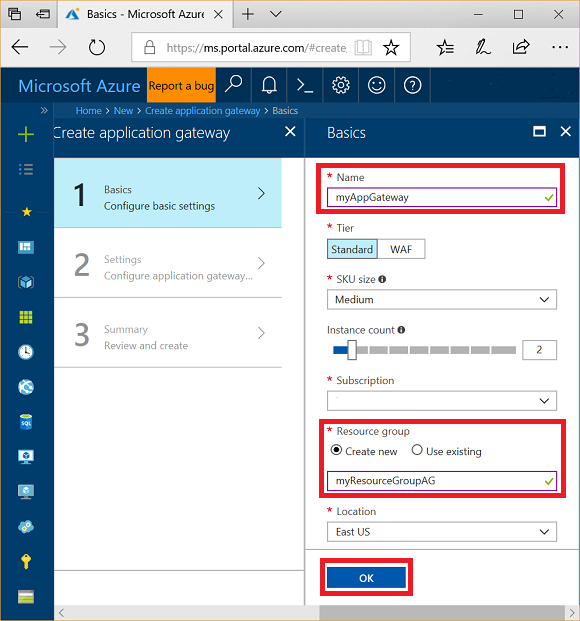

  4. 針對應用程式閘道輸入這些值：

    • myAppGateway - 作為應用程式閘道的名稱。

    • myResourceGroupAG - 作為新資源群組。

      建立新的應用程式閘道

  5. 接受其他設定的預設值，然後按一下 [確定]。

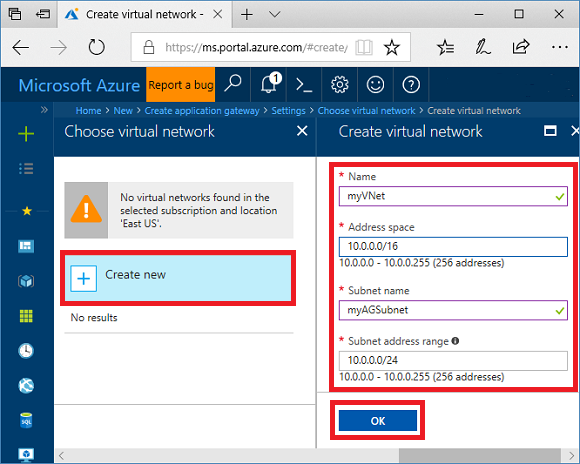

  6. 按一下 [選擇虛擬網路]，按一下 [新建]，然後針對虛擬網路輸入這些值：

    • myVNet - 作為虛擬網路的名稱。

    • 10.0.0.0/16 - 作為虛擬網路位址空間。

    • myAGSubnet - 作為子網路名稱。

    • 10.0.0.0/24 - 作為子網路位址空間。

      建立虛擬網路

  7. 按一下 [確定] 以建立虛擬網路和子網路。

  8. 在 [前端 IP 組態] 下方確認 [IP 位址類型] 為 [公用]，並已選取 [新建]。 輸入 myAGPublicIPAddress 作為名稱。 接受其他設定的預設值，然後按一下 [確定]。

  9. 在 [接聽程式設定] 下方，選取 HTTPS，然後選取 [選取檔案]，再瀏覽到 c:\appgwcert.pfx 檔案並選取 [開啟]。

  10. 輸入 appgwcert 作為憑證名稱，輸入 Azure123456! 作為密碼。

  11. 讓 Web 應用程式防火牆保持停用，然後選取 [確定]。

  12. 檢閱 [摘要] 頁面上的設定，然後選取 [確定] 以建立網路資源和應用程式閘道。 建立應用程式閘道可能需要幾分鐘的時間，請等候部署成功完成後，再繼續進行至下一節。

新增子網路

  1. 選取左側功能表中的 [所有資源]，然後從 [資源] 清單中選取 [myVNet]。

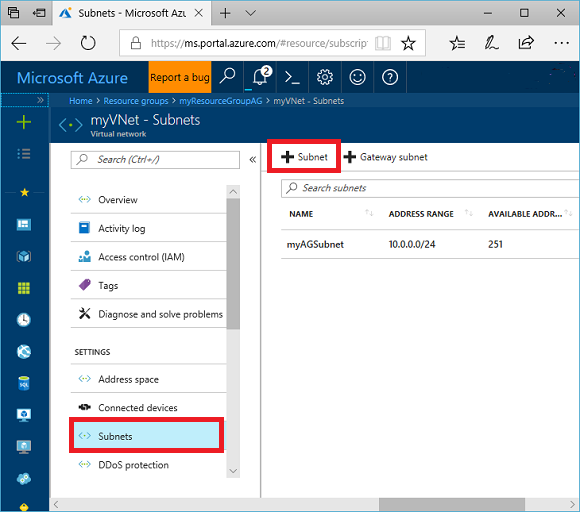

  2. 選取 [子網路]，然後按一下 [子網路]。

    建立子網路

  3. 輸入 myBackendSubnet 作為子網路名稱。

  4. 輸入 10.0.2.0/24 作為位址範圍，然後選取 [確定]。

新增接聽程式和重新導向規則

新增接聽程式

首先，針對連接埠 80 新增名為 myListener 的接聽程式。

  1. 開啟 myResourceGroupAG 資源群組，然後選取 myAppGateway。
  2. 選取 [接聽程式]，然後選取 [+ 基本]。
  3. 輸入 MyListener 作為名稱。
  4. 輸入 httpPort 作為新的前端連接埠名稱，而 80 作為連接埠。
  5. 確定將通訊協定設定為 HTTP，然後選取 [確定]。

新增具有重新導向設定的路由規則

  1. 在 myAppGateway 上，選取 [規則]，然後選取 [+要求路由規則]。
  2. 針對 [規則名稱]，輸入 Rule2。
  3. 確定已選取 MyListener 作為接聽程式。
  4. 按一下 [後端目標] 索引標籤，然後選取 [目標類型] 作為 [重新導向]。
  5. 針對 [重新導向類型]，選取 [永久]。
  6. 針對 [重新導向目標]，選取 [接聽程式]。
  7. 確定 [目標接聽程式] 設定為 appGatewayHttpListener。
  8. 針對 [包含查詢字串] 和 [包含路徑]，選取 [是]。
  9. 選取 [新增]。

注意

appGatewayHttpListener 是預設接聽程式名稱。 如需詳細資訊，請參閱應用程式閘道接聽程式設定。

建立虛擬機器擴展集

在此範例中，您會建立虛擬機器擴展集，以在應用程式閘道中提供後端集區的伺服器。

  1. 在入口網站左上角選取 [+建立資源]。
  2. 選取 [計算]。
  3. 在搜尋方塊中，輸入擴展集，然後按 Enter 鍵。
  4. 選取 [虛擬機器擴展集]，然後選取 [建立]。
  5. 針對 [虛擬機器擴展集名稱]，輸入 myvmss。
  6. 針對 [作業系統磁碟映像]，確定已選取 [Windows Server 2016 Datacenter]。
  7. 針對 [資源群組]，選取 myResourceGroupAG。
  8. 針對 [使用者名稱]，輸入 azureuser。
  9. 針對 [密碼]，輸入 Azure123456!，然後確認密碼。
  10. 確認 [執行個體計數] 的值為 2。
  11. 針對 [執行個體大小]，選取D2s_v3。
  12. 在 [網路] 下方，確定 [選擇負載平衡選項] 設定為 [應用程式閘道]。
  13. 確定 [應用程式閘道] 設定為 myAppGateway。
  14. 確定 [子網路] 設定為 myBackendSubnet。
  15. 選取 建立。

建立擴展集與適當後端集區的關聯

虛擬機器擴展集入口網站 UI 建立擴展集的新後端集區，但您想要將之與現有的 appGatewayBackendPool 建立關聯。

  1. 開啟 myResourceGroupAG 資源群組。
  2. 選取 myAppGateway。
  3. 選取 [後端集區]。
  4. 選取 myAppGatewaymyvmss。
  5. 選取 [移除後端集區中的所有目標]。
  6. 選取 [儲存]。
  7. 此流程完成後，選取 myAppGatewaymyvmss 後端集區，選取 [刪除]，然後選取 [確定] 加以確認。
  8. 選取 appGatewayBackendPool。
  9. 在 [目標] 下方，選取 VMSS。
  10. 在 VMSS 下方，選取 myvmss。
  11. 在 [網路介面組態] 下方，選取 myvmssNic。
  12. 選取 [儲存]。

升級擴展集

最後，您必須將含有這些變更擴展集升級。

  1. 選取 myvmss 擴展集。
  2. 在 [設定] 底下，選取 [執行個體]。
  3. 兩個執行個體都選取，然後選取 [升級]。
  4. 選取是以確認。
  5. 如此完成之後，返回 myAppGateway，然後選取 [後端集區]。 您現在應會看到 appGatewayBackendPool 有兩個目標，而 myAppGatewaymyvmss 有零個目標。
  6. 選取 myAppGatewaymyvmss，然後選取 [刪除]。
  7. 選取確定以確認。

安裝 IIS

輕鬆地在擴展集上安裝 IIS，就是使用 PowerShell。 從入口網站按一下 Cloud Shell 圖示，並確定已選取 PowerShell。

將下列指令碼貼到 PowerShell 視窗中，然後按 ENTER 鍵。

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }
$vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss
Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
  -Name "customScript" `
  -Publisher "Microsoft.Compute" `
  -Type "CustomScriptExtension" `
  -TypeHandlerVersion 1.8 `
  -Setting $publicSettings
Update-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmss

升級擴展集

使用 IIS 變更執行個體之後，您必須再次將含有這項變更的擴展集升級。

  1. 選取 myvmss 擴展集。
  2. 在 [設定] 底下，選取 [執行個體]。
  3. 兩個執行個體都選取，然後選取 [升級]。
  4. 選取是以確認。

測試應用程式閘道

您可以從應用程式閘道的 [概觀] 頁面，取得應用程式的公用 IP 位址。

  1. 選取 myAppGateway。

  2. 在 [概觀] 頁面上，記下 [前端公用 IP 位址] 下方的 IP 位址。

  3. 將公用 IP 位址複製並貼到您瀏覽器的網址列。 例如，http://52.170.203.149

    安全警告

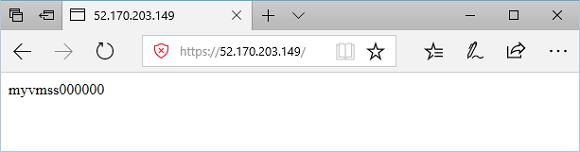

  4. 若要在使用自我簽署憑證時接受安全性警告，請依序按一下 [詳細資料] 與 [繼續瀏覽網頁]。 接著會顯示受保護的 IIS 網站，如下列範例所示：

    在應用程式閘道中測試基底 URL

下一步

了解如何建立具有內部重新導向的應用程式閘道。
