使用自訂根 CA 產生 Azure 應用程式閘道的自我簽署憑證

發行項
03/21/2024

應用程式閘道 v2 SKU 引進受信任的根憑證用法來允許建立與後端伺服器的 TLS 連線。此佈建作業會移除 v1 SKU 所需驗證憑證 (個別分葉憑證) 的使用。「根憑證」是來自後端憑證伺服器且採用 Base-64 編碼及 X.509(.CER) 格式的根憑證。其會識別發行伺服器憑證的根憑證授權單位 (CA)，而此伺服器憑證將會用於 TLS/SSL 通訊。

如果您的網站憑證是由知名的 CA (例如，GoDaddy 或 DigiCert) 所簽署，則應用程式閘道會預設為信任該憑證。在此情況下，您不需要明確上傳根憑證。如需詳細資訊，請參閱應用程式閘道的 TLS 終止和端對端 TLS 概觀。不過，如果您有開發/測試環境，而不想購買已驗證的 CA 簽署憑證，即可自行建立自訂根 CA 以及由該根 CA 簽署的分葉憑證。

注意

自我產生憑證會預設為不受信任，而且難以維護。此外，這些憑證可能會使用過期而安全性不足的雜湊和加密套件。為獲得更好的安全性，請購買由知名憑證授權單位單位簽署的憑證。

您可以使用下列選項來產生後端 TLS 連線的私人憑證。

使用單鍵式私人憑證產生器工具 (英文)。使用您提供的網域名稱 (一般名稱)，此工具會執行與本文所述的相同步驟，以產生根憑證和伺服器憑證。使用產生的憑證檔案，即可立即將根憑證 (.CER) 檔案上傳到閘道的後端設定，並將對應的憑證鏈結 (.PFX) 上傳到後端伺服器。 PFX 檔案的密碼也會在下載的 ZIP 檔案中提供。
使用 OpenSSL 命令，根據需求自訂和產生憑證。如果您想要完全自行執行此作業，請繼續遵循本文中的指示。

在本文中，您將了解如何：

建立您自己的自訂憑證授權單位
建立由您自訂 CA 簽署的自我簽署憑證
將自我簽署的根憑證上傳至應用程式閘道以驗證後端伺服器

必要條件

在執行 Windows 或 Linux 的電腦上具有 OpenSSL

雖然可能有其他工具可用於管理憑證，但本教學課程使用 OpenSSL。您可以找到與許多 Linux 發行版本 (例如 Ubuntu) 搭售的 OpenSSL。
網頁伺服器

例如，用來測試憑證的 Apache、IIS 或 NGINX。
應用程式閘道 v2 SKU

如果您沒有現有的應用程式閘道，請參閱快速入門：使用 Azure 應用程式閘道導向 Web 流量 - Azure 入口網站。

建立根 CA 憑證

使用 OpenSSL 建立您的根 CA 憑證。

建立根金鑰

登入已安裝 OpenSSL 的電腦，然後執行下列命令。這會建立加密金鑰。
```
openssl ecparam -out contoso.key -name prime256v1 -genkey
```

建立根憑證並自我簽署

使用下列命令來產生憑證簽署要求 (CSR)。

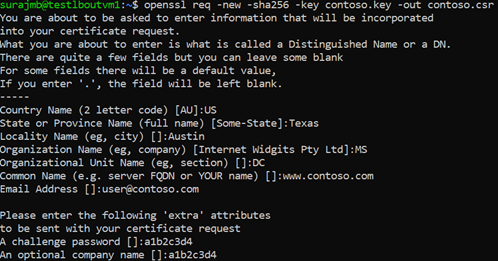

openssl req -new -sha256 -key contoso.key -out contoso.csr

出現提示時，請輸入根金鑰的密碼，以及自訂 CA 的組織資訊，例如國家/地區、州、組織、OU 和完整網域名稱 (這是簽發者的網域)。
使用下列命令來產生根憑證。
```
openssl x509 -req -sha256 -days 365 -in contoso.csr -signkey contoso.key -out contoso.crt
```
先前的命令會建立根憑證。您將使用此憑證來簽署您的伺服器憑證。

建立伺服器憑證

接下來，您將使用 OpenSSL 來建立伺服器憑證。

建立憑證的金鑰

使用下列命令來產生伺服器憑證的金鑰。

openssl ecparam -out fabrikam.key -name prime256v1 -genkey

建立 CSR (憑證簽署要求)

CSR 是在要求憑證時提供給 CA 的公開金鑰。 CA 會為此特定要求發出憑證。

注意

伺服器憑證的 CN (一般名稱) 必須不同於簽發者的網域。例如，在此案例中，簽發者的 CN 是 www.contoso.com，而伺服器憑證的 CN 是 www.fabrikam.com。

使用下列命令來產生 CSR：

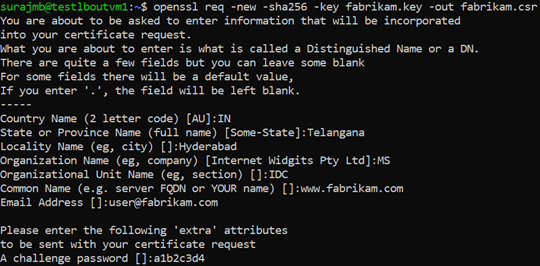

openssl req -new -sha256 -key fabrikam.key -out fabrikam.csr

出現提示時，請鍵入根金鑰的密碼，以及自訂 CA 的組織資訊：國家/地區、州、組織、OU 和完整網域名稱。這是網站的網域，而且應該與簽發者不同。

以 CSR 和金鑰來產生憑證，並使用 CA 的根金鑰加以簽署

使用下列命令來建立憑證：

openssl x509 -req -in fabrikam.csr -CA  contoso.crt -CAkey contoso.key -CAcreateserial -out fabrikam.crt -days 365 -sha256

驗證新建立的憑證

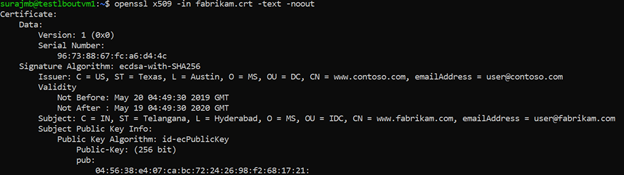

使用下列命令來列印 CRT 檔案的輸出，並驗證其內容：
```
openssl x509 -in fabrikam.crt -text -noout
```
確認目錄中的檔案，並確定您有下列檔案：
- contoso.crt
- contoso.key
- fabrikam.crt
- fabrikam.key

在 Web 伺服器的 TLS 設定中設定憑證

在您的 Web 伺服器中，使用 fabrikam.crt 和 fabrikam.key 檔案來設定 TLS。如果您的 Web 伺服器無法接受兩個檔案，您可以使用 OpenSSL 命令，將這兩個檔案合併成單一的 .pem 或 .pfx 檔案。

IIS

若要了解如何匯入憑證並將其上傳為 IIS 上的伺服器憑證，請參閱操作說明：在 Windows Server 2003 的 Web 伺服器上安裝匯入的憑證。

如需 TLS 繫結指示，請參閱如何在 IIS 7 上設定 SSL。

Apache

下列設定是 Apache 中為 SSL 設定的虛擬主機範例：

<VirtualHost www.fabrikam:443>
      DocumentRoot /var/www/fabrikam
      ServerName www.fabrikam.com
      SSLEngine on
      SSLCertificateFile /home/user/fabrikam.crt
      SSLCertificateKeyFile /home/user/fabrikam.key
</VirtualHost>

NGINX

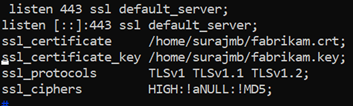

下列設定是使用 TLS 設定的 NGINX 伺服器區塊範例：

NGINX with TLS

存取伺服器以驗證設定

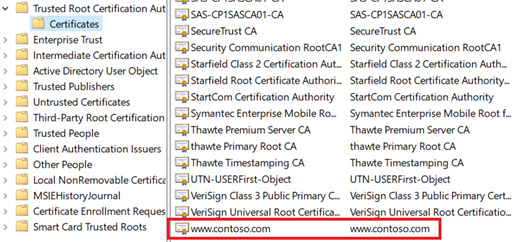

將根憑證新增至您機器信任的根存放區。當您存取網站時，請確定已在瀏覽器中看到整個憑證鏈結。

注意

假設 DNS 已設定為將 Web 伺服器名稱 (在此範例中為 www.fabrikam.com) 指向 Web 伺服器的 IP 位址。如果不是，您可以編輯主機檔案來解析名稱。
瀏覽至您的網站，然後按一下瀏覽器網址方塊上的 [鎖定] 圖示，以確認網站和憑證資訊。

使用 OpenSSL 驗證設定

或者，您可以使用 OpenSSL 來驗證憑證。

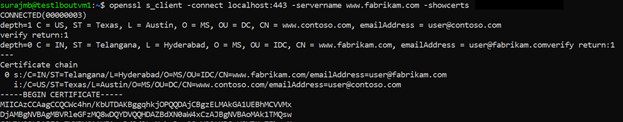

openssl s_client -connect localhost:443 -servername www.fabrikam.com -showcerts

OpenSSL certificate verification

將根憑證上傳至應用程式閘道的 HTTP 設定

若要上傳應用程式閘道中的憑證，您必須將 .crt 憑證匯出為 Base-64 編碼的 .cer 格式。由於 .crt 已包含 Base-64 編碼格式的公開金鑰，因此只要將副檔名從 .crt 重新命名為 .cer 即可。

Azure 入口網站

若要從入口網站上傳受信任的根憑證，請選取 [後端設定]，然後選取 [後端通訊協定] 中的 [HTTPS]。

Screenshot of adding a certificate using the portal.

Azure PowerShell

或者，您可以使用 Azure CLI 或 Azure PowerShell 來上傳根憑證。下列程式碼是 Azure PowerShell 範例。

注意

下列範例會將受信任的根憑證新增到應用程式閘道，然後建立新的 HTTP 設定並新增規則 (假設後端集區和接聽程式已經存在)。

## Add the trusted root certificate to the Application Gateway

$gw=Get-AzApplicationGateway -Name appgwv2 -ResourceGroupName rgOne

Add-AzApplicationGatewayTrustedRootCertificate `
   -ApplicationGateway $gw `
   -Name CustomCARoot `
   -CertificateFile "C:\Users\surmb\Downloads\contoso.cer"

$trustedroot = Get-AzApplicationGatewayTrustedRootCertificate `
   -Name CustomCARoot `
   -ApplicationGateway $gw

## Get the listener, backend pool and probe

$listener = Get-AzApplicationGatewayHttpListener `
   -Name basichttps `
   -ApplicationGateway $gw

$bepool = Get-AzApplicationGatewayBackendAddressPool `
  -Name testbackendpool `
  -ApplicationGateway $gw

Add-AzApplicationGatewayProbeConfig `
  -ApplicationGateway $gw `
  -Name testprobe `
  -Protocol Https `
  -HostName "www.fabrikam.com" `
  -Path "/" `
  -Interval 15 `
  -Timeout 20 `
  -UnhealthyThreshold 3

$probe = Get-AzApplicationGatewayProbeConfig `
  -Name testprobe `
  -ApplicationGateway $gw

## Add the configuration to the HTTP Setting and don't forget to set the "hostname" field
## to the domain name of the server certificate as this will be set as the SNI header and
## will be used to verify the backend server's certificate. Note that TLS handshake will
## fail otherwise and might lead to backend servers being deemed as Unhealthy by the probes

Add-AzApplicationGatewayBackendHttpSettings `
  -ApplicationGateway $gw `
  -Name testbackend `
  -Port 443 `
  -Protocol Https `
  -Probe $probe `
  -TrustedRootCertificate $trustedroot `
  -CookieBasedAffinity Disabled `
  -RequestTimeout 20 `
  -HostName www.fabrikam.com

## Get the configuration and update the Application Gateway

$backendhttp = Get-AzApplicationGatewayBackendHttpSettings `
  -Name testbackend `
  -ApplicationGateway $gw

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $gw `
  -Name testrule `
  -RuleType Basic `
  -BackendHttpSettings $backendhttp `
  -HttpListener $listener `
  -BackendAddressPool $bepool

Set-AzApplicationGateway -ApplicationGateway $gw

確認應用程式閘道後端的健康情況

按一下應用程式閘道的 [後端健康情況] 檢視，以確認探查狀況是否良好。
您應該會看到 HTTPS 探查的狀態為良好。

HTTPS probe

下一步

若要深入了解應用程式閘道中的 SSL\TLS，請參閱應用程式閘道的 TLS 終止和端對端 TLS 概觀。
