統計數據視覺效果
Azure 活頁簿可讓您輕鬆地查詢來自不同 Azure 訂用帳戶的數據，並將其合併成單一計量。 您可以自定義此計量的外觀，包括文字和背景色彩、字型大小，以及根據值變更圖示和色彩的閾值。

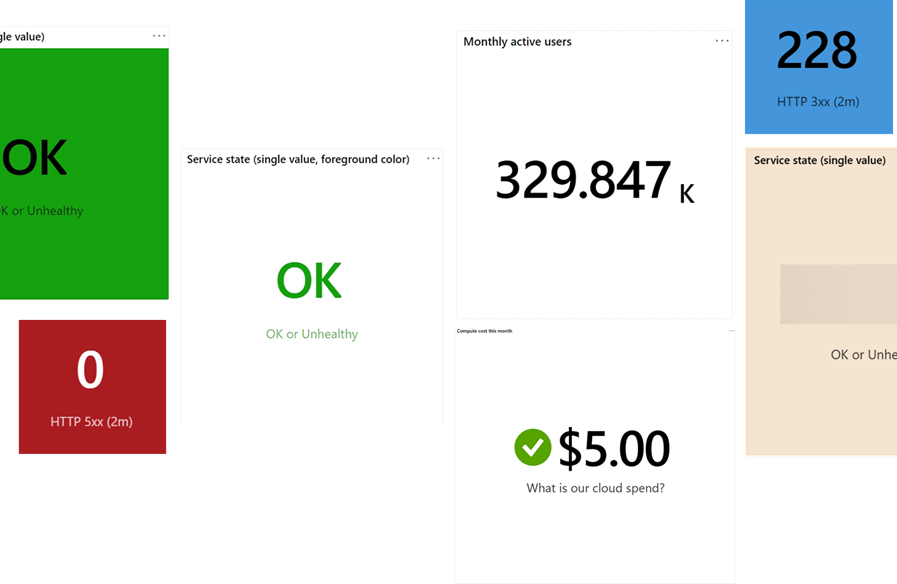

Stat 可協助您建立儀錶板，以在服務狀況良好或狀況不良，或重要計量低於特定層級時提供立即警示。 如此一來，您隨時都能收到通知，並可快速回應重大變更。
新增統計數據
選取 [編輯] 以將活頁簿切換為編輯模式。
使用 [新增查詢] 連結，以將記錄查詢控制項新增至活頁簿。
針對 [ 查詢類型]，選取 [Azure Resource Graph]。 針對 [資源類型]，例如，選取 [Application Insights]，然後選取要鎖定的資源。
使用查詢編輯器來輸入 KQL （Kusto 查詢語言） 進行分析。
requests | where name !endswith('.eot') | summarize Requests = count(), Users = dcount(user_Id) by name | order by Requests desc將 [視覺效果] 設定為 [統計數據]。

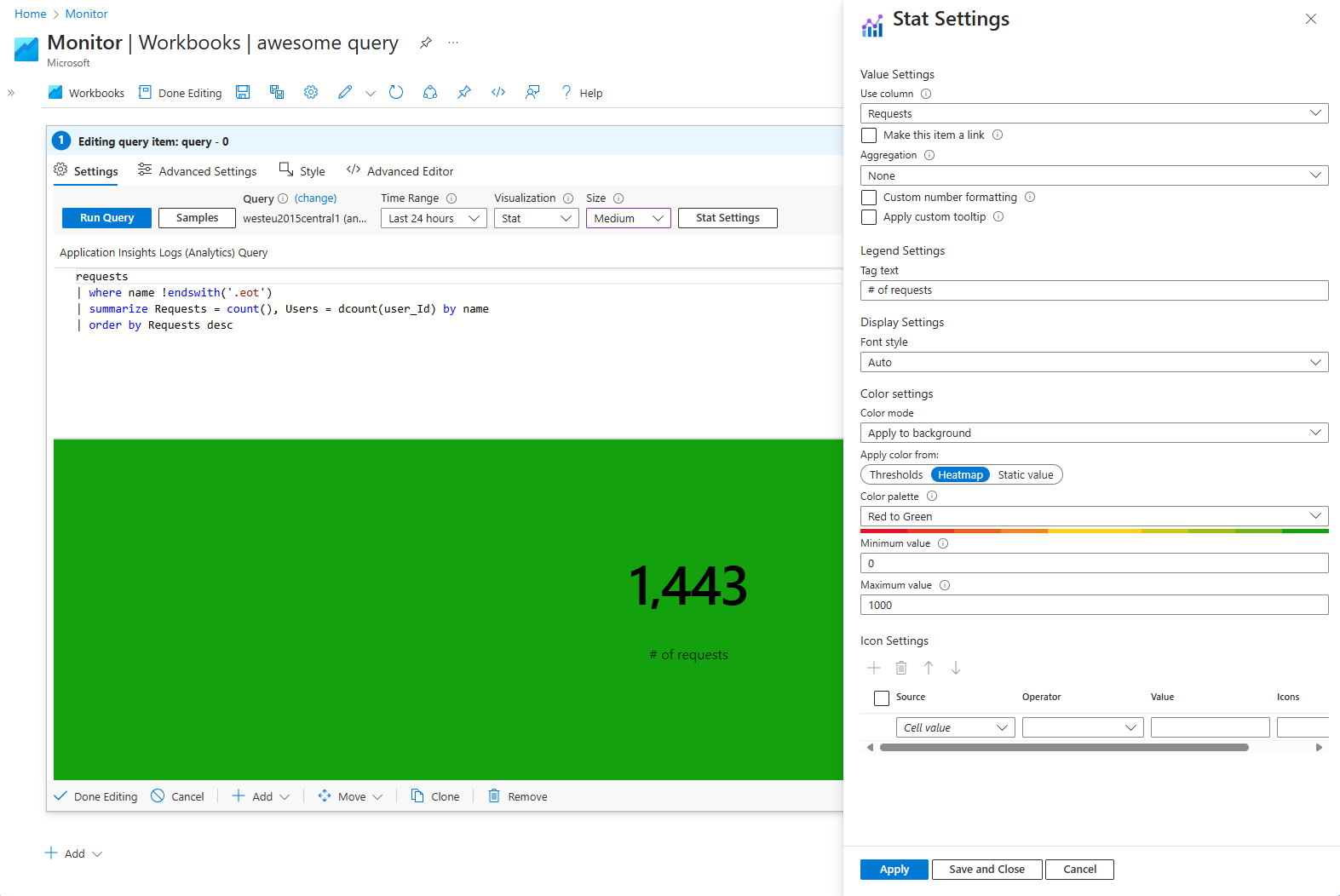

選取 [ 統計資料設定 ] 按鈕以開啟 [ 統計資料設定 ] 窗格：
- 在 [使用數據行] 中，設定：
Requests - 在 [ 標記文字] 中，設定：
# of requests - 在 [ 色彩設定] 中，設定：
- 套用下列來源的色彩：
Heatmap - 調色盤：
Red to Green - 最小值：0
- 最大值：1,000
- 套用下列來源的色彩：
- 在 [使用數據行] 中，設定：
選取窗格底部的 [儲存並關閉] 按鈕。
單一值和匯總數據
統計數據視覺效果可以從查詢顯示單一數據點，或是查詢結果中多個數據列的匯總數據。
單一值數據
例如，單一值數據結構看起來可能像這樣：
| 時間戳記 | 值 |
|---|---|
| 2024-08-08T18：36：12Z | 確定 |
針對上述數據，如果選取 [值] 數據行，視覺效果會顯示 “OK”。 這個單一值可以是數位、字串或其他數據類型。
匯總的數據
統計數據視覺效果也可以處理時間序列數據並執行簡單的匯總。 例如：
| 時間戳記 | 值 |
|---|---|
| 2024-08-08T18：30：00Z | 42 |
| 2024-08-08T18：31：00Z | 45 |
| 2024-08-08T18：32：00Z | 50 |
| ... | ... |
針對上述數據，視覺效果預設會顯示第一個值。 如果指定聚合函數，它會將函式套用至選取的數據行值，並據以摘要數據。
統計數據設定
| 設定 | 描述 |
|---|---|
Use column |
選取數據行，提供要顯示在視覺效果中的數值或文字值。 |
Make this item a link |
可讓選取的值當做可點選的連結運作。 |
Aggregation |
選擇要套用至查詢結果的聚合函數，例如 None、 Sum、 Average等。使用多個數據點時，匯總是相關的。 |
Custom number formatting |
允許數值的自定義格式設定，例如指定小數字數或新增前置詞/後綴。 |
Apply custom tooltip |
啟用將自定義工具提示新增至統計數據，這會在將滑鼠停留在統計數據上方時提供其他資訊。 |
Tag text |
設定視覺效果中主要值下方顯示的圖例文字，提供數據的內容。 |
Font style |
選取視覺效果中使用的字型大小和樣式。 默認 Auto 選項會根據視覺效果的整體大小調整字型大小。 |
Color mode |
決定在統計數據中套用色彩的方式。例如，您可以將色彩套用至背景或前景。 |
Apply color from |
指定用來判斷套用至統計數據之色彩的方法。選項包括 Thresholds、 Heatmap或 Static value。 |
Color settings |
可讓您設定統計數據的背景或前景。 |
Icon Settings |
可讓您根據、 Operator和Value所Source定義的條件來新增和自訂圖示。 圖示可以可視化方式表示不同的狀態或臨界值。 |
根據閾值套用色彩
閾值會根據視覺效果的值符合特定條件，套用特定色彩。
| 設定 | 描述 |
|---|---|
| 來源 | 數據的來源（例如'Cell value' 或數據行）。 |
| Operator | 比較運算元（例如小於、等於）。 |
| ReplTest1 | 觸發著色的臨界值。 |
| 色彩 | 符合條件時套用的色彩;默認為 『None』。 |
選取 [編輯] 以將活頁簿切換為編輯模式。
使用 [新增查詢] 連結，以將記錄查詢控制項新增至活頁簿。
針對 [ 查詢類型]，選取 [Azure Resource Graph]。 針對 [資源類型]，例如，選取 [Application Insights]，然後選取要鎖定的資源。
使用查詢編輯器來輸入 KQL 以進行分析。
ServiceHealthResources | where type =~ 'Microsoft.ResourceHealth/events' and properties.EventType == 'ServiceIssue' and properties.Status == 'Active' | summarize Status = iif(count() == 0, "OK", "Unhealthy")將 [視覺效果] 設定為 [統計數據]。
選取 [ 統計資料設定 ] 按鈕以開啟 [ 統計資料設定 ] 窗格：
- 在 [使用數據行] 中，設定：
Status - 在 [ 標記文字] 中，設定：
Service Health Status - 在 [ 色彩設定] 中，設定：
- 套用下列來源的色彩：
Thresholds - 在欄位中，建立第一個閾值：
- 運算子：
== - 值：
Unhealthy - 色彩：
Red (bright)
- 運算子：
- 在欄位中，建立第二個閾值：
- 運算子：
== - 值：
OK - 色彩：
Green
- 運算子：
- 套用下列來源的色彩：
- 在 [使用數據行] 中，設定：
選取窗格底部的 [儲存並關閉] 按鈕。

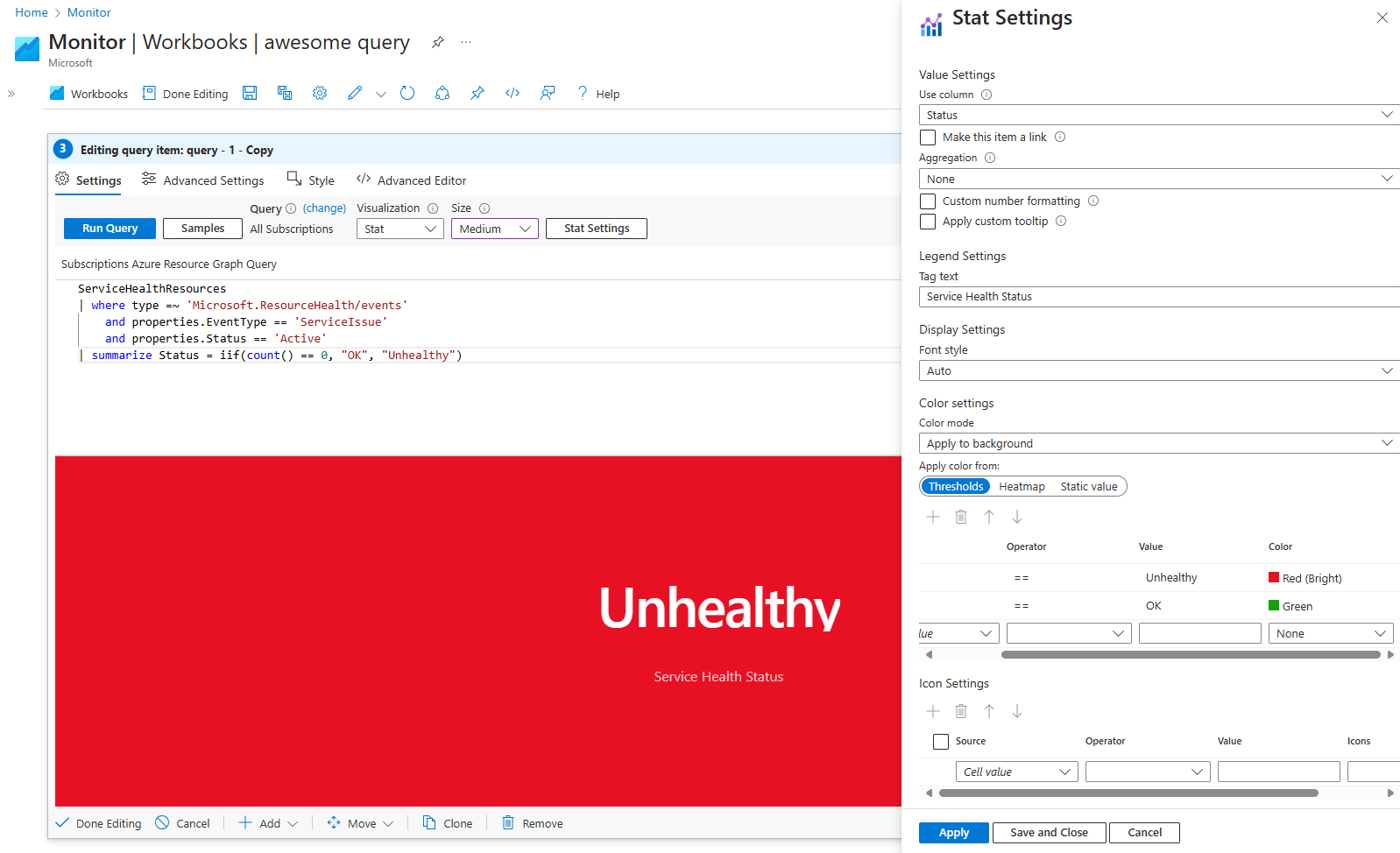

查詢現在會顯示不同的色彩，視查詢的資源健康情況狀態而定。
套用熱度圖樣式色彩
選取 [熱度圖] 選項時，會根據最小值和最大值之間的漸層來選取視覺效果的色彩。
| 欄位 | 描述 |
|---|---|
| 調色板 | 選擇熱度圖的漸層（例如』Red to Green『）。 |
| 最小值 | 設定熱度圖的下限。 |
| 最大值 | 設定熱度圖的上限。 |
選取 [編輯] 以將活頁簿切換為編輯模式。
使用 [ 新增查詢] 連結，將查詢 控件新增至活頁簿。
針對 [ 查詢類型]，選取 [Azure Resource Graph]。 針對 [資源類型]，例如，選取 [Application Insights]，然後選取要鎖定的資源。
使用查詢編輯器來輸入 KQL 以進行分析。
ServiceHealthResources | where type =~ 'Microsoft.ResourceHealth/events' and properties.EventType == 'ServiceIssue' and properties.Status == 'Active' | summarize Count=count()將 [視覺效果] 設定為 [統計數據]。
選取 [ 統計資料設定 ] 按鈕以開啟 [ 統計資料設定 ] 窗格：
- 在 [使用數據行] 中，設定：
Count - 在 [ 標記文字] 中，設定：
Active Health Events Count - 在 [ 色彩設定] 中，設定：
- 套用下列來源的色彩：
Heatmap - 調色盤：
Green to Red - 最小值：
0 - 最大值：
100
- 套用下列來源的色彩：
- 在 [使用數據行] 中，設定：
選取窗格底部的 [儲存並關閉] 按鈕。

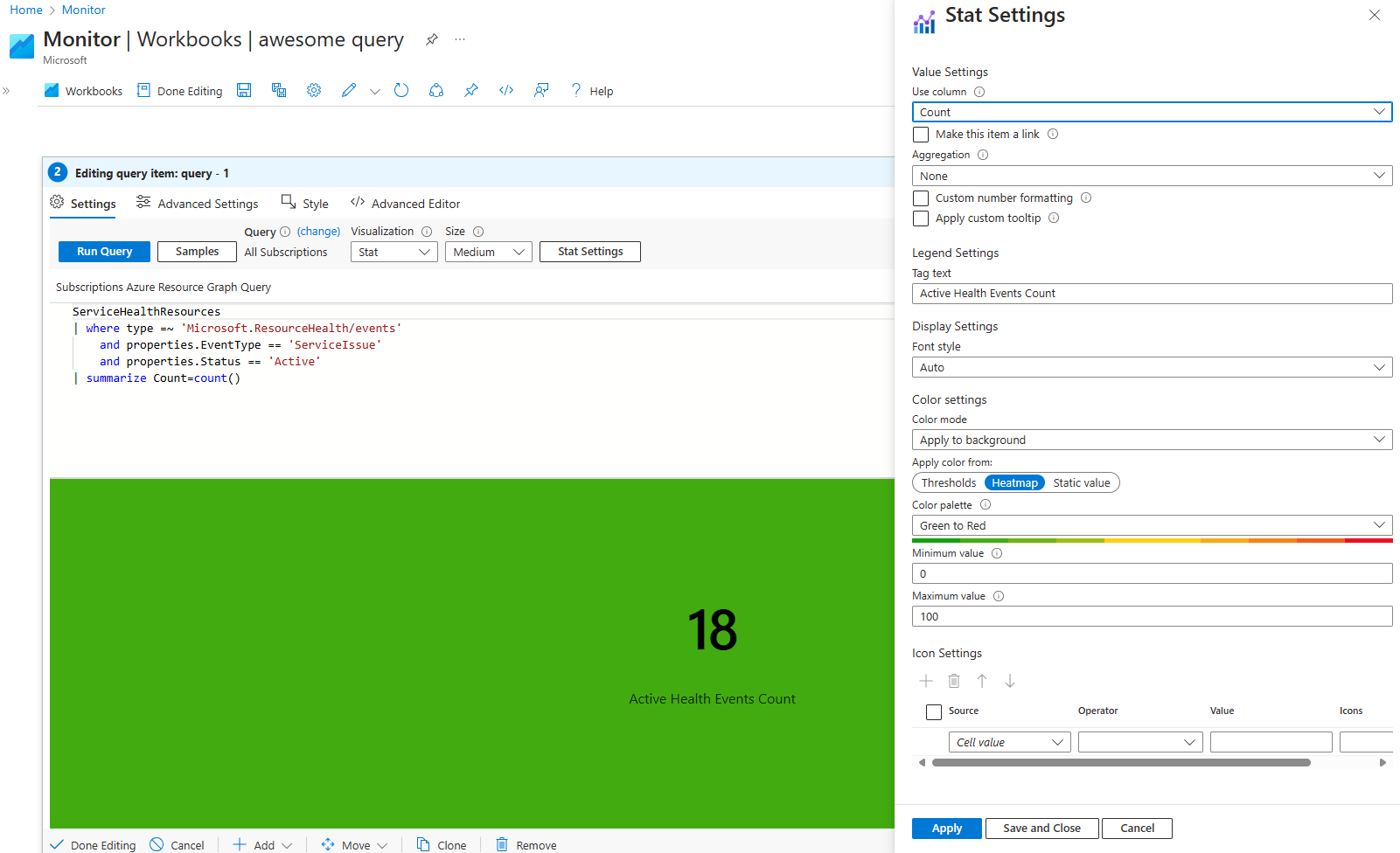

根據數據行中 Count 查詢所傳回的值，色彩落在所選調色盤的漸層內。
套用靜態色彩
選取 [ 靜態值] 選項時， [色彩 ] 字段會決定要用於統計數據的色彩。
使用案例
查詢 AKS （Azure Kubernetes Service） 叢集以取得資源使用量
選取 [編輯] 以將活頁簿切換為編輯模式。
使用 [ 新增參數] 連結，將參數步驟新增至查詢。
選取 [新增參數]，然後設定參數：
參數名稱：
Prometheus顯示名稱
Prometheus instance參數類型：
Resource picker必要：
Checked取得資料來源：
Query將查詢設定為：
- 資料來源：
Azure Resource Graph
resources | where type =~ "microsoft.monitor/accounts" and isnotempty(todynamic(properties).metrics.prometheusQueryEndpoint) | project id- 資料來源：
選取儲存。
選取 [新增參數]，然後設定參數：
- 參數名稱：
TimeRange - 顯示名稱
Time range - 參數類型：
Time range picker - 選取儲存。
- 參數名稱：
選取 [完成編輯 ] 以完成設定參數。
- 參數查詢完成載入之後，請選取您想要監視的所需 Prometheus 實例。
使用 [ 新增查詢] 連結，將查詢 控件新增至活頁簿。
針對 [ 查詢類型]，選取 [Prometheus]。
在 [Azure 監視器] 工作區的 [資源參數] 下，選取
Prometheus Instance。針對 [時間範圍]，在 [時間範圍參數] 底下，選取
TimeRange。針對 [ 視覺效果]，選取
Stat。針對查詢，選擇您想要監視的計量：

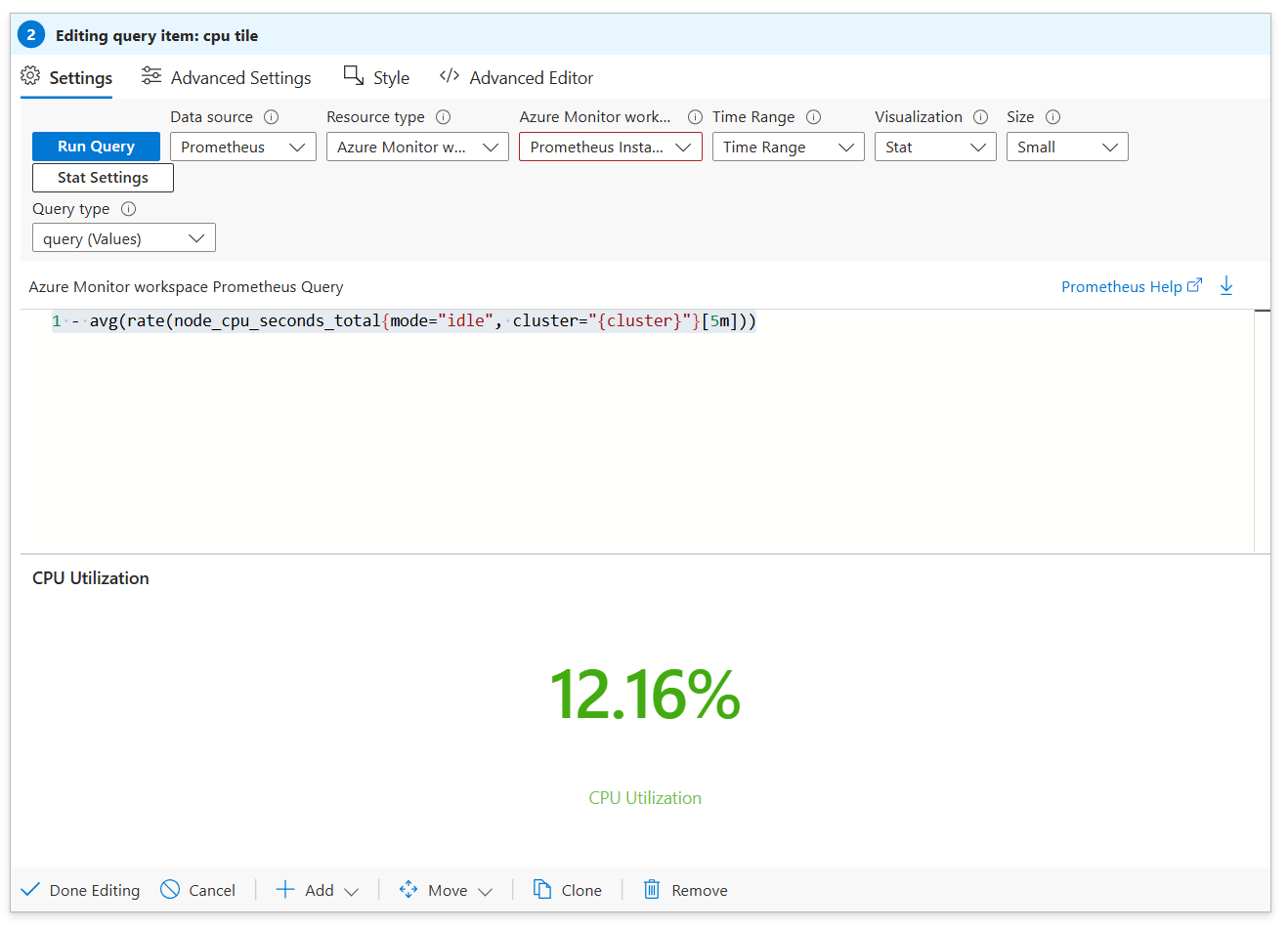

CPU 使用率：
1 - avg(rate(node_cpu_seconds_total{mode="idle"}[5m]))記憶體使用率：
1 - sum( sum( node_memory_MemAvailable_bytes or ( node_memory_Buffers_bytes + node_memory_Cached_bytes + node_memory_MemFree_bytes + node_memory_Slab_bytes ) ) by (cluster)) / sum(node_memory_MemTotal_bytes)

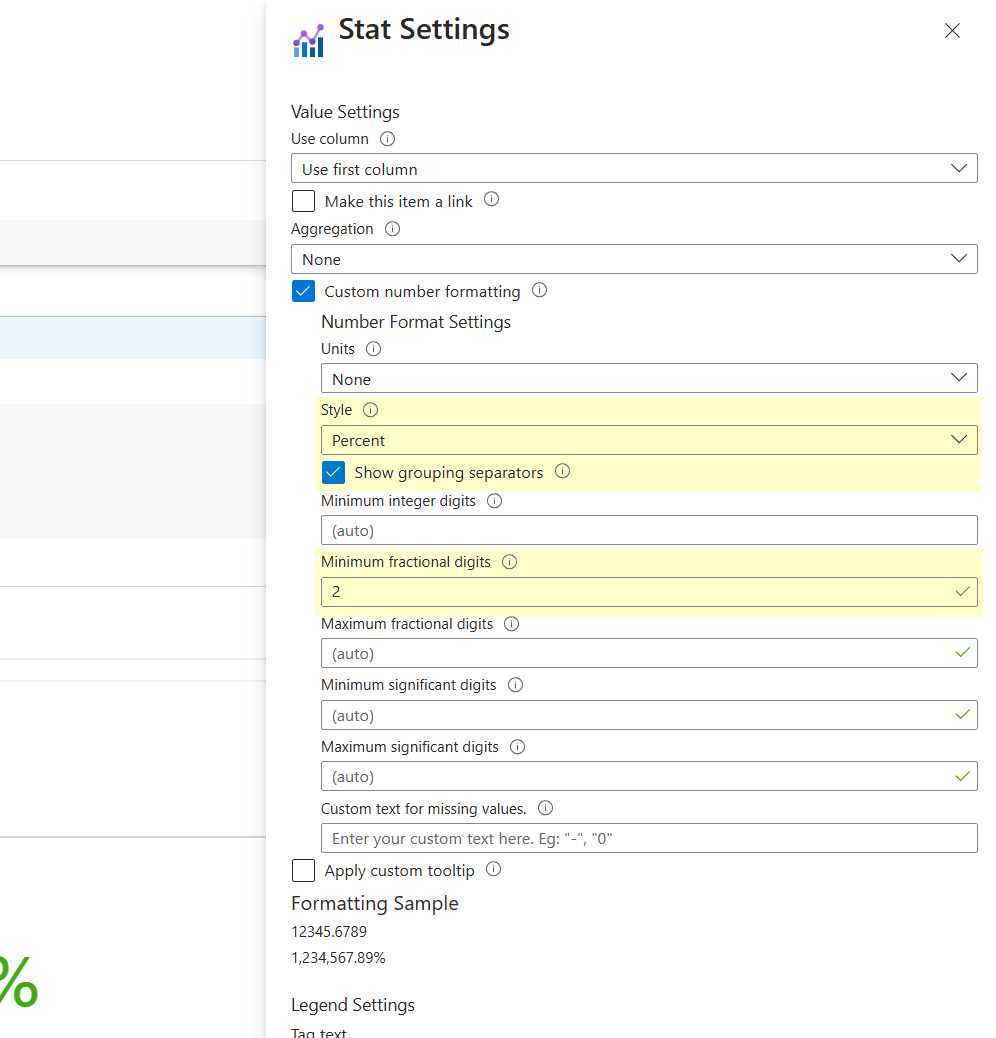

針對每個計量，值必須格式化。 選取 [ 統計數據設定]。
檢查 [自定義數位格式]。
樣式：
Percent最小小數位數：
2（或所需值）小數位數上限：
2（或所需值）
選取儲存後關閉。
選取 [ 執行查詢 ]，並查看所需的計量。
選取 [ 完成編輯 ] 以結束步驟。
