教學課程:纜線並連線到 Azure Data Box Heavy

開始使用 Azure Data Box Heavy

本教學課程說明如何連接、連接及開啟 Azure Data Box Heavy。

在本教學課程中,您會了解如何:

  • 連接 Data Box Heavy 纜線
  • 連線 Data Box Heavy

本指南提供如何檢閱必要條件、連接裝置、複製數據、上傳至 Azure,然後確認已上傳數據的指示。

必要條件

在您開始前,請確定:

  1. 您完成教學 課程:訂購 Azure Data Box Heavy
  2. 您會收到 Data Box Heavy,入口網站中的訂單狀態為 「已傳遞」。
    • 如果您針對訂單使用 White Glove 服務,則傳遞服務會取消分級裝置,並在您傳回裝置時使用箱子箱。
    • 如果您透過另一個貨運公司管理出貨,則會取消分級裝置,並在您傳回裝置時儲存要使用的箱子箱。 您必須在運送裝置的相同箱子箱中傳回裝置。
  3. 您可以檢閱 Data Box Heavy 安全指導方針
  4. 您必須能夠存取數據中心內一般月臺,且其鄰近可用的網路連線,以容納具有此使用量的裝置。 此裝置無法掛接在機架上。
  5. 您會收到四條與儲存設備搭配使用的地面電源線。
  6. 您應該將主電腦連線到資料中心網路。 Data Box Heavy 會從這部電腦複製數據。 主計算機必須執行 支援的作業系統
  7. 您的數據中心具有高速網路。 強烈建議您至少有一個 10 GbE 連線。
  8. 您有一部具有 RJ-45 纜線的膝上型電腦,可連線到本機 UI 並設定裝置。 使用膝上型電腦設定裝置的每個節點一次。
  9. 下列纜線隨附於裝置 -
    • 4 x Mellanox 被動銅纜線 VPI 2M - MC2206130-002
    • 4 x Mellanox 乙太網路纜線配接器 - MAM1Q00A-QSA
    • 區域電源線
  10. 每個裝置節點有一條 40 Gbps 纜線或 10 Gbps 纜線。 如果您有自己的纜線 -
    • 選擇與 Mellanox MCX314A-BCCT 網路介面相容的纜線。
    • 針對 40-Gbps 纜線,纜線的裝置端必須是 QSFP+。
    • 針對 10 Gbps 纜線,您需要 SFP+ 纜線,該纜線可插入一端的 10 Gbps 交換器,並搭配 QSFP+ 到 SFP+ 適配卡(或 QSA 適配卡)插入裝置的端點。

為您的裝置連接電源

採取下列步驟來連接您的裝置纜線。

  1. 檢查裝置是否有任何竄改的證據,或任何其他明顯的損壞。 如果裝置顯示竄改的跡象,或嚴重損壞,請勿繼續。 請立即連絡 Microsoft 支援服務,以協助您評估裝置是否處於良好的工作順序,以及是否需要寄送更換裝置。

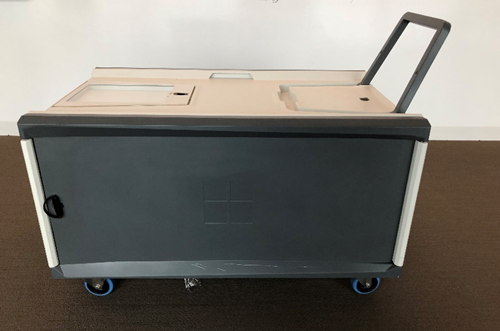

  2. 將裝置移至安裝月臺。

    Data Box Heavy 裝置安裝網站的螢幕快照。

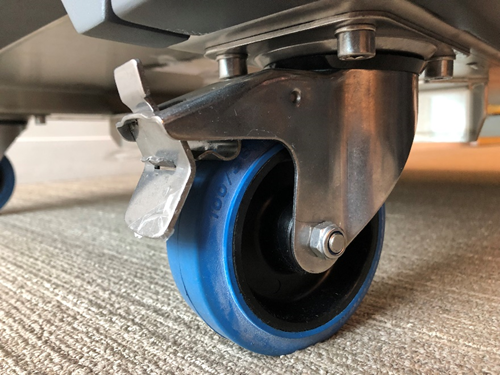

  3. 鎖定裝置上的後置轉換器,如下所示。

    Data Box Heavy 裝置鎖定轉換器的螢幕快照。

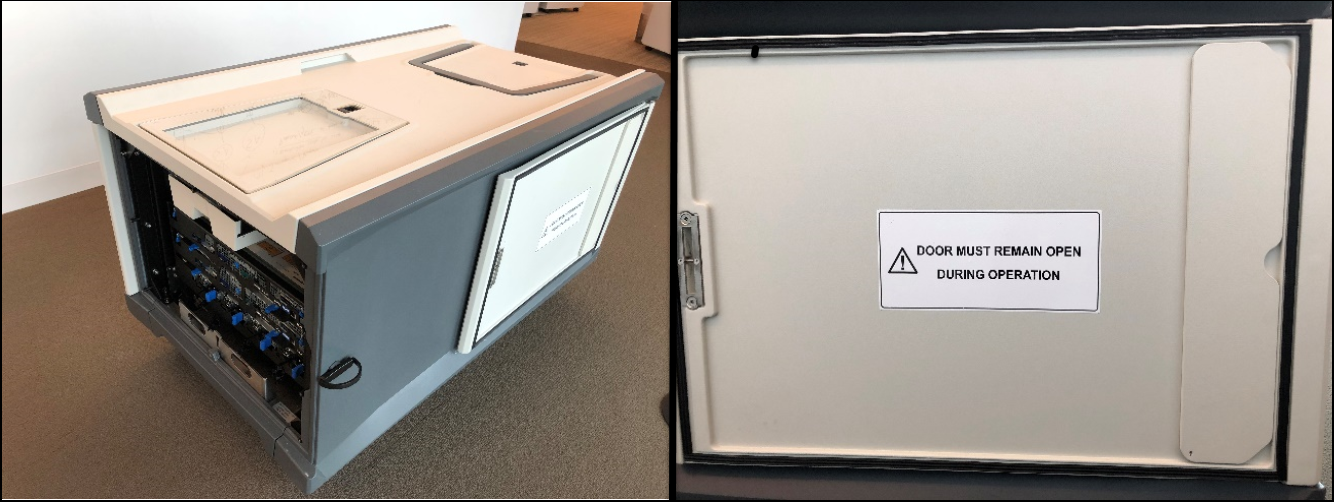

  4. 找出將裝置前門和後門解除鎖定的旋鈕。 解除鎖定並移動前門,直到它與裝置的側邊排清。 使用後門重複此程式。 當裝置運作時,這兩個門都必須保持開啟狀態,以允許最佳的正面對後空氣流經裝置。

    Data Box Heavy door 開啟的螢幕快照。

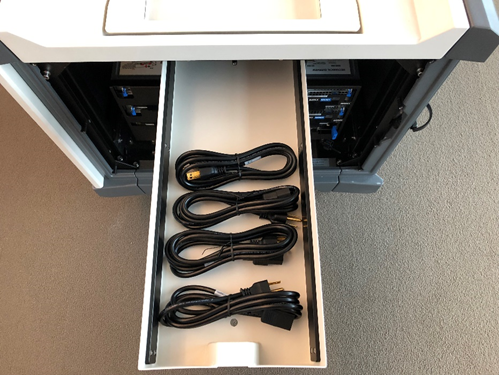

  5. 裝置背面的托盤應該有四根電源線。 從匣中移除所有纜線,並將它們放在一邊。

    匣中 Data Box Heavy 電源線的螢幕快照。

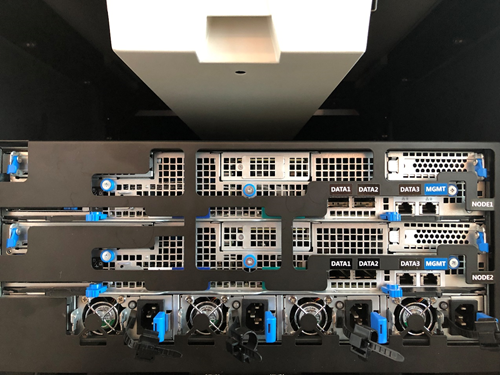

  6. 下一個步驟是識別裝置背面的各種埠。 有兩個裝置節點: NODE1NODE2。 每個節點都有四個網路介面: MGMTDATA1DATA2DATA3MGMT 用於在裝置的初始設定期間設定管理。 DATA1-DATA3 是數據埠。 MGMTDATA3 埠是 1 Gbps,而 DATA1DATA2 可以做為 40-Gbps 連接埠或 10 Gbps 連接埠。 在兩個裝置節點的底部,是兩個裝置節點之間共用的四個電源供應器(PSU)。 當您面對此裝置時,PSU1、PSU2PSU3PSU4由左至右。

    Data Box Heavy 埠的螢幕快照。

  7. 連線 裝置電源供應器的所有四根電源纜線。 綠色 LED 開啟並閃爍。

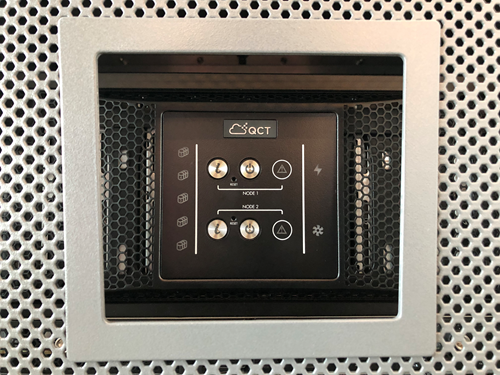

  8. 使用前平面中的電源按鈕開啟裝置節點。 將電源按鈕壓低幾秒鐘,直到藍燈照亮為止。 裝置背面電源供應器的所有綠色 LED 現在都應該是穩固的。 裝置的前端操作面板也包含故障 LED。 點亮故障 LED 表示 PSU 或風扇故障,或磁碟驅動器發生問題。

    Data Box Heavy 前端操作面板的螢幕快照。

網路的第一個纜線節點

在裝置的其中一個節點上,採取下列步驟來連接網路。

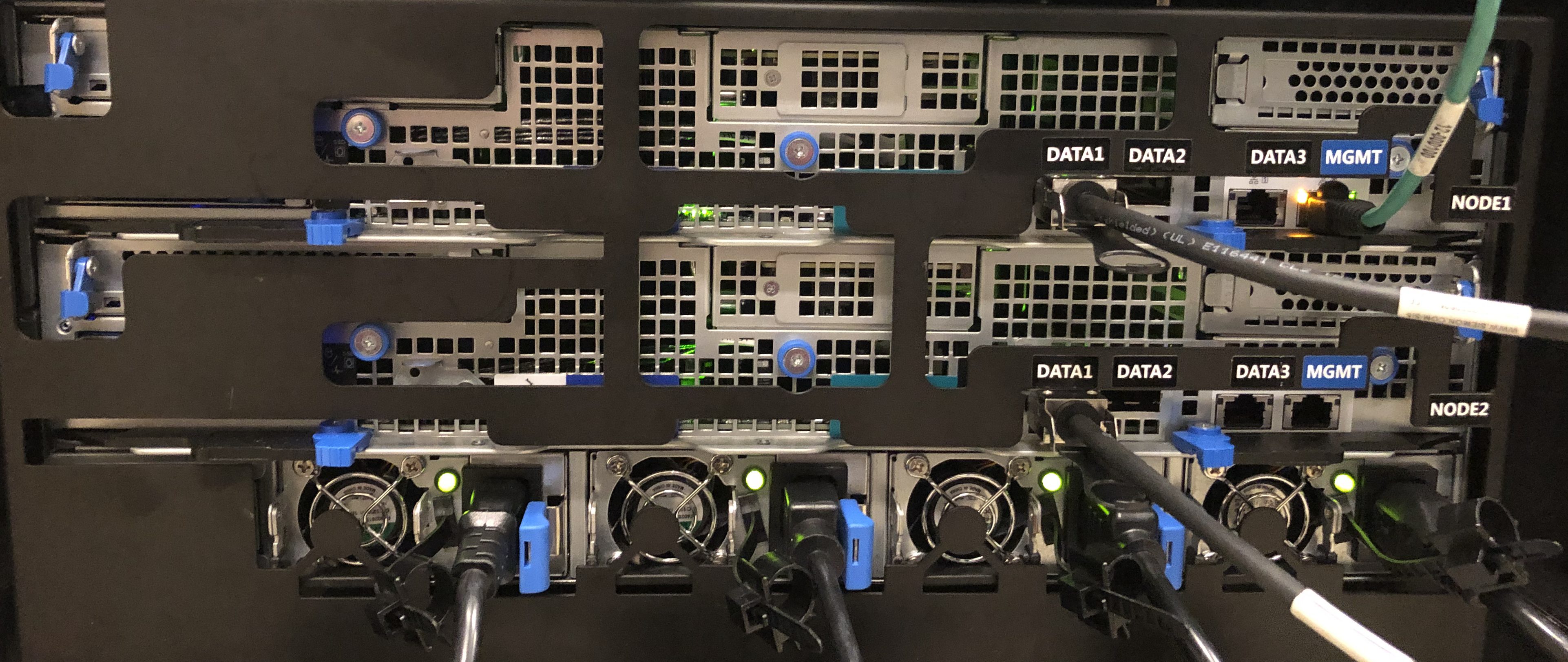

  1. 使用 CAT 6 RJ-45 網路纜線,將主計算機 連線 到 1 Gbps 管理埠。 此纜線會顯示在右上方的相片中,並附加至標有 MGMT的外掛程式。

  2. 連線 至少一個 40 Gbps(偏好超過 1 Gbps)網路介面,以使用 QSFP+ 纜線(光纖或銅)的數據。 使用 10-Gbps 交換器時,使用具有 QSFP+ 的 SFP+ 纜線,將 40 Gbps 網路介面連接到 SFP+ 適配卡(QSA 配接器)。

    已連接 Data Box Heavy 連接埠的螢幕快照。

    重要

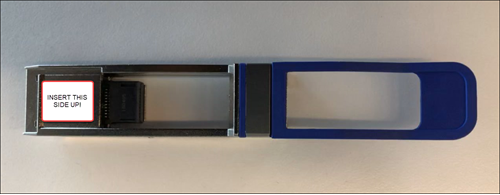

    DATA 1 和 DATA2 已切換,且不符合本機 Web UI 中顯示的內容。 插入方式時,40 Gbps 纜線適配卡會連線,如下所示。

    Data Box Heavy 40-Gbps 纜線配接器的螢幕快照。

設定第一個節點

請採取下列步驟,使用本機設定和 Azure 入口網站 來設定裝置。

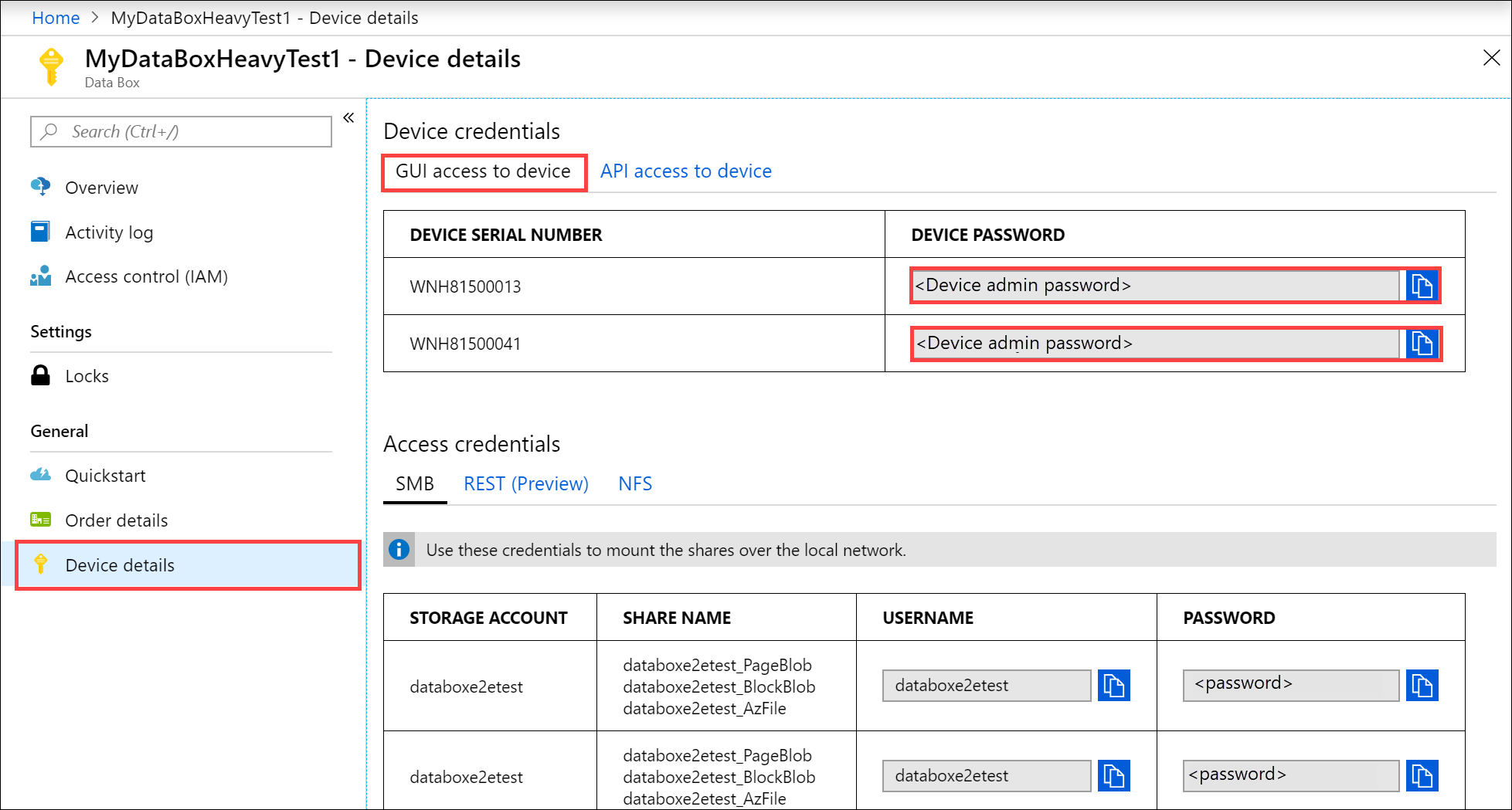

  1. 從入口網站下載裝置認證。 移至 [ 一般 > 裝置詳細數據]。 複製裝置 密碼。 這些密碼會系結至入口網站中的特定順序。 可見兩個裝置序號。 這些序號會對應至 Data Box Heavy 中的兩個節點。 這兩個節點的裝置系統管理員密碼都相同。

    Data Box Heavy 裝置認證的螢幕快照。

  2. 連線 用戶端工作站透過CAT6 RJ-45網路纜線將裝置連線到裝置。

  3. 在您使用的電腦上設定乙太網路卡,以使用 和 子網255.255.255.0192.168.100.5靜態IP位址連線到裝置。

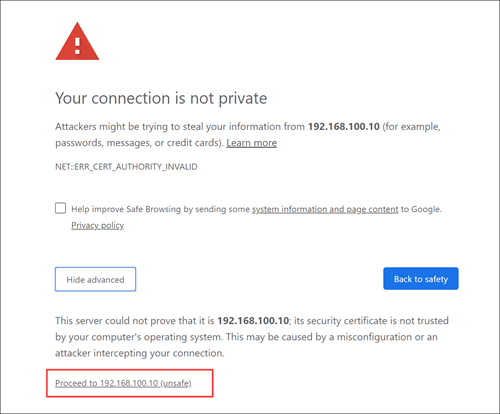

    顯示 Data Box Heavy 本機 Web UI 初始連線的螢幕快照。

  4. 連線 至位於下列 URL 之裝置的本機 Web UI:http://192.168.100.10。 選取 [進階],然後選取 [繼續進行至 192.168.100.10 (unsafe)]。

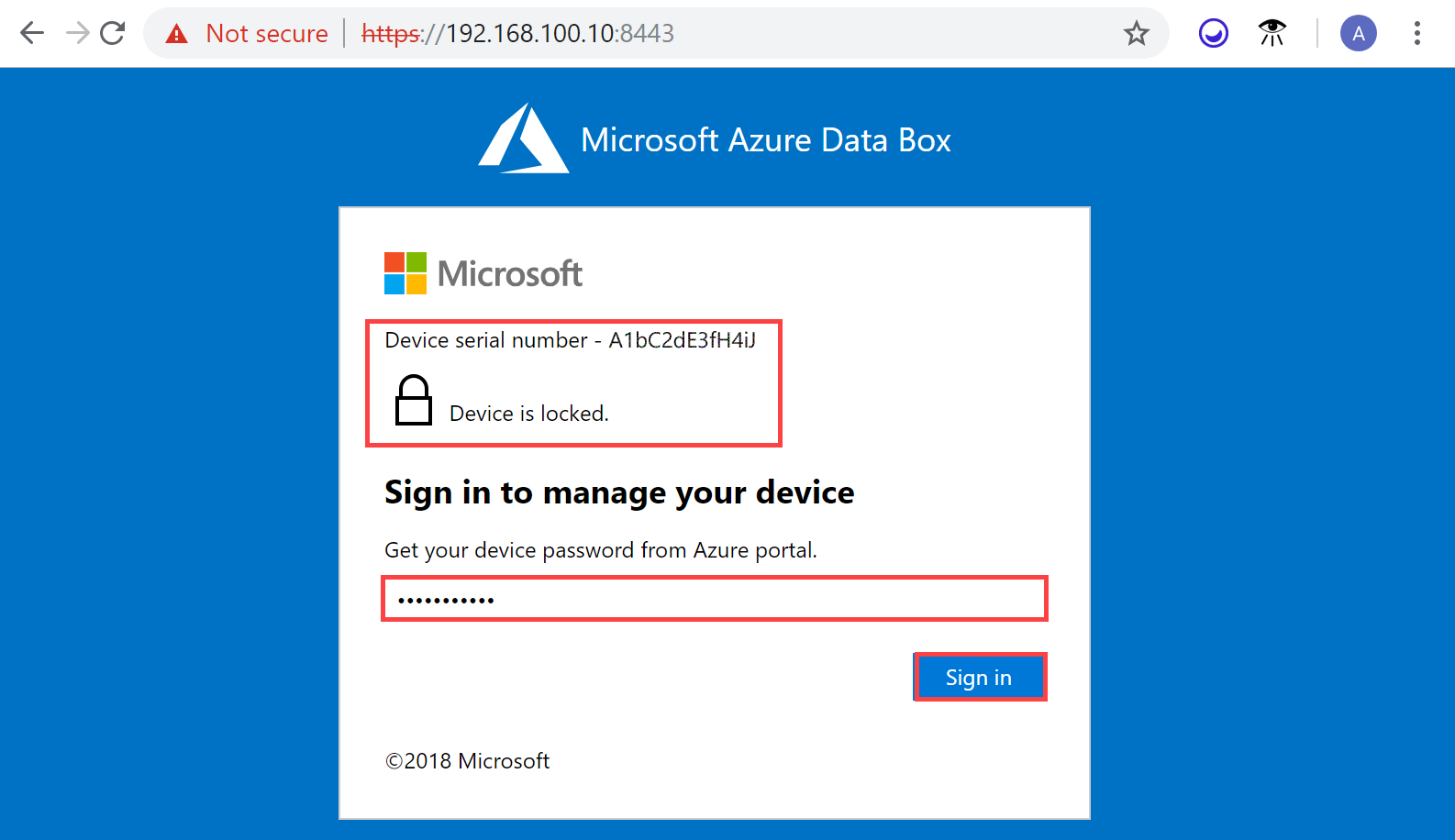

  5. 會顯示本機 Web UI 的 [登入] 頁面。

    • 此頁面上的其中一個節點序號會同時符合入口網站 UI 和本機 Web UI。 記下序號對應中的節點編號。 入口網站中有兩個節點和兩個裝置序號。 此對應可協助您了解哪個節點對應至哪個序號。
    • 此時裝置已鎖定。
    • 提供在上一個步驟中取得的裝置系統管理員密碼,然後選取 [登入 ] 以登入裝置。

    使用本機 Web UI 的 Data Box Heavy 登入畫面螢幕快照。

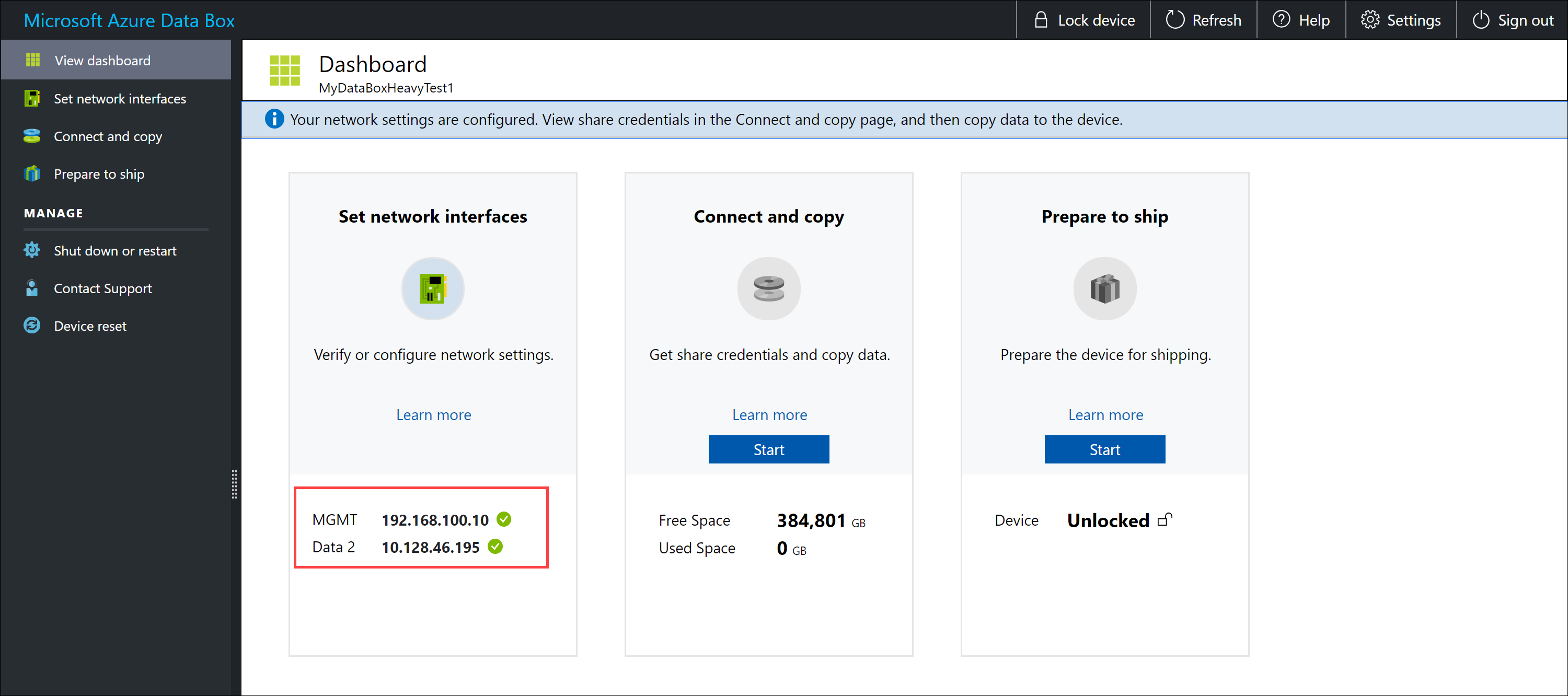

  6. 在 [儀錶板] 上,確定已設定網路介面。 您的裝置節點上有四個網路介面、兩個 1 Gbps 和兩個 40 Gbps。 其中一個 1 Gbps 介面是管理介面,因此無法設定使用者。 其餘三個網路介面專用於數據,並由用戶設定。

  • 如果您的環境中啟用了 DHCP,則會自動設定網路介面。

  • 如果未啟用 DHCP,請移至 [設定網络介面],並視需要指派靜態 IP。

    設定節點 1 時 Data Box Heavy 儀錶板的螢幕快照。

設定第二個節點

請執行設定裝置第二個節點之第一個節點詳述的步驟。

設定節點 2 時 Data Box Heavy 儀錶板的螢幕快照。

裝置設定完成之後,您可以連線到裝置共用,並將數據從您的計算機複製到裝置。

下一步

在本教學課程中,您已瞭解 Azure Data Box Heavy 主題,例如:

  • 連接 Data Box Heavy 纜線
  • 連線 Data Box Heavy

前進到下一個教學課程,瞭解如何在Data Box Heavy上複製數據。
