教學課程：使用流量管理員建立別名記錄以支援頂點網域名稱

  • 發行項

您可以為頂點網域名稱建立別名記錄，藉此參考 Azure 流量管理員設定檔。 您可以不使用重新導向服務，而是設定讓 Azure DNS 直接從您的區域參考流量管理員設定檔。

在本教學課程中，您會了解如何：

  • 建立虛擬網路和子網路。
  • 使用公用 IP 建立 Web 伺服器虛擬機器。
  • 為公用 IP 新增 DNS 標籤。
  • 建立流量管理員設定檔。
  • 建立別名記錄。
  • 測試別名記錄。

如果您沒有 Azure 訂用帳戶，請在開始前建立免費帳戶 。

必要條件

  • 具有有效訂用帳戶的 Azure 帳戶。
  • 裝載於 Azure DNS 中的網域名稱。 如果您沒有 Azure DNS 區域，則可以建立 DNS 區域，然後將您的網域委派給 Azure DNS。

注意

在本教學課程中，contoso.com 會作為範例網域名稱使用。 將 contoso.com 取代為您自己的網域名稱。

登入 Azure

登入 Azure 入口網站。

註冊 Microsoft.Network 資源提供者

若要建立別名記錄，您必須註冊 Microsoft.Network 資源提供者。 如果 DNS 區域和別名目標資源位於不同的訂用帳戶中，則必須註冊這兩個訂用帳戶。 您可以使用 Azure CLI、PowerShell 或 Azure 入口網站來註冊資源提供者。 請參閱下列範例：

az provider register --namespace Microsoft.Network

如需詳細資訊，請參閱解決資源提供者註冊的錯誤。

建立網路基礎結構

建立一個可供放置 Web 伺服器的虛擬網路和子網路。

  1. 在 Azure 入口網站中，於入口網站頂端的搜尋方塊中輸入虛擬網路，然後選取搜尋結果中的 [虛擬網路]。

  2. 在 [虛擬網路] 中選取 [+ 建立]。

  3. 在 [建立虛擬網路] 的 [基本] 索引標籤中，輸入或選取下列資訊：

    設定 值
    專案詳細資料
    訂用帳戶 選取 Azure 訂閱。
    資源群組 選取 [新建]
    在 [名稱] 中，輸入 TMResourceGroup。
    選取 [確定]。
    [執行個體詳細資料]
    名稱 輸入 myTMVNet。
    區域 選取您的區域。

  4. 選取 [IP 位址] 索引標籤，或選取頁面底部的 [下一步：IP 位置] 按鈕。

  5. 在 [IP 位址] 索引標籤中，輸入下列資訊：

    設定 值
    IPv4 位址空間 輸入 10.10.0.0/16。

  6. 選取 [+ 新增子網路]，並在 [新增子網路] 中輸入下列資訊：

    設定 值
    子網路名稱 輸入 WebSubnet。
    子網路位址範圍 輸入 10.10.0.0/24。

  7. 選取 [新增]。

  8. 選取 [檢閱 + 建立] 索引標籤，或選取 [檢閱 + 建立] 按鈕。

  9. 選取 建立。

建立 Web 伺服器虛擬機器

建立兩部 Windows 伺服器虛擬機器，並在上面安裝 IIS 網頁伺服器，然後將 DNS 標籤新增至其公用 IP。

建立虛擬機器

建立 2 部 Windows Server 2019 虛擬機器。

  1. 在 Azure 入口網站中，於入口網站頂端的搜尋方塊中輸入虛擬機器，然後選取搜尋結果中的 [虛擬機器]。

  2. 在 [虛擬機器] 上，選取 [+ 建立]，然後選取 [Azure 虛擬機器]。

  3. 在 [建立虛擬機器] 的 [基本] 索引標籤中，輸入或選取下列資訊：

    設定 值
    專案詳細資料
    訂用帳戶 選取 Azure 訂閱。
    資源群組 選取 [TMResourceGroup]。
    [執行個體詳細資料]
    虛擬機器名稱 輸入 Web-01。
    區域 選取 [(美國) 美國東部]。
    可用性選項 選取 [不需要基礎結構備援]。
    安全性類型 選取 [標準]。
    映像 選取 [Windows Server 2019 Datacenter - Gen2]。
    大小 選取您的 VM 大小。
    系統管理員帳戶
    使用者名稱 輸入使用者名稱。
    密碼 輸入密碼。
    確認密碼 請重新輸入密碼。
    輸入連接埠規則
    公用輸入連接埠 選取 [無]。

  4. 選取 [網路] 索引標籤，或選取 [下一步: 磁碟]，然後選取 [下一步: 網路]。

  5. 在 [網路] 索引標籤中，輸入或選取以下資訊：

    設定 值
    網路介面
    虛擬網路 選取 [myTMVNet]。
    子網路 選取 [WebSubnet]。
    公用 IP 選取 [新建]，然後在 [名稱] 中輸入 Web-01-ip。
    針對 [SKU] 選取 [基本]，針對 [指派] 選取 [靜態]。
    NIC 網路安全性群組 選取 [基本]。
    公用輸入連接埠 選取 [允許選取的連接埠]。
    選取輸入連接埠 選取 [HTTP (80)]、[HTTPS (443)] 和 [RDP (3389)]。

  6. 選取 [檢閱 + 建立]。

  7. 檢閱設定，然後選取 [建立]。

  8. 重複先前步驟以建立第二個虛擬機器。 在 [虛擬機器名稱] 中輸入Web-02，然後在 [公用 IP] 的 [名稱] 中輸入 Web-02-ip。 針對其他設定，請使用先前步驟中第一部虛擬機器所使用的相同資訊。

每個虛擬機器部署可能需要數分鐘的時間才能完成。

安裝 IIS 網頁伺服器

在 Web-01 和 Web-02 虛擬機器上安裝 IIS。

  1. 在 Web-01 虛擬機器的 [連線] 頁面中，選取 [RDP]，然後選取 [下載 RDP 檔案]。

  2. 開啟 Web-01.rdp 檔案，並選取 [連線]。

  3. 輸入在虛擬機器建立期間輸入的使用者名稱和密碼。

  4. 在 [伺服器管理員] 儀表板上，依序選取 [管理] 及 [新增角色及功能]。

  5. 選取 [伺服器角色]，或選取 [下一步] 三次。 在 [伺服器角色] 畫面上，選取 [Web 伺服器 (IIS)]。

  6. 選取 [新增功能]，然後選取 [下一步]。

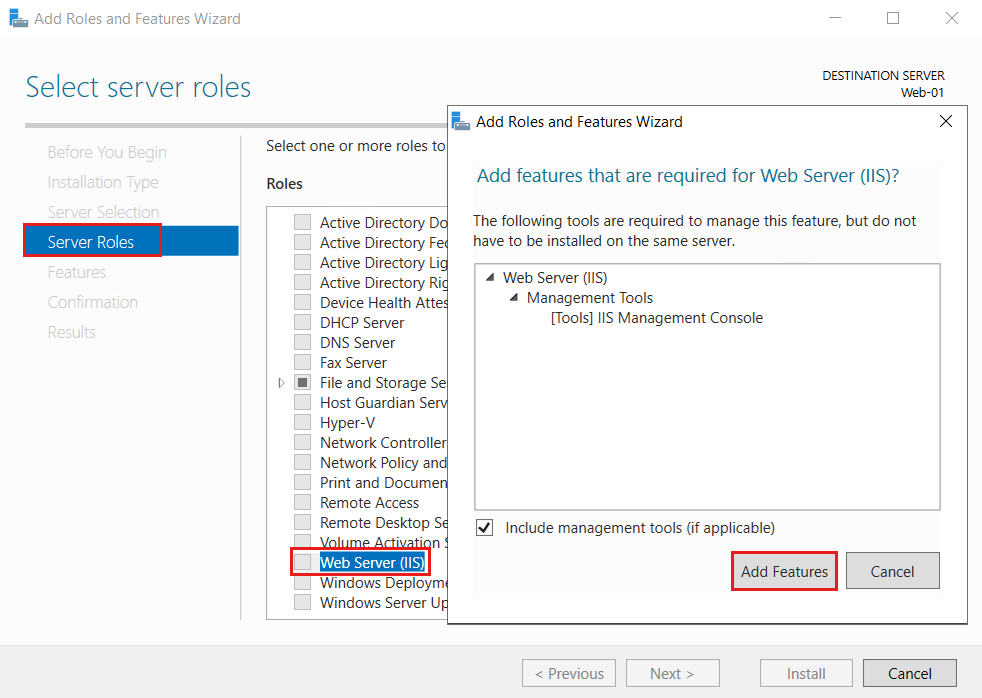

    Windows Server 2019 中的 [新增角色及功能精靈] 的螢幕擷取畫面，顯示如何藉由新增網頁伺服器角色來安裝 IIS 網頁伺服器。

  7. 選取 [確認] 或選取 [下一步] 三次，然後選取 [安裝]。 安裝程序需要數分鐘的時間才能完成。

  8. 在安裝完成後，選取 [關閉]。

  9. 移至 C:\inetpub\wwwroot，並使用記事本或任何您選擇的編輯器開啟 iisstart.htm，以編輯預設的 IIS 網頁。

  10. 將檔案中的所有文字取代為 Hello World from Web-01，並將變更儲存至 iisstart.htm。

  11. 開啟網頁瀏覽器。 瀏覽至 localhost，以確認預設的 IIS 網頁已出現。

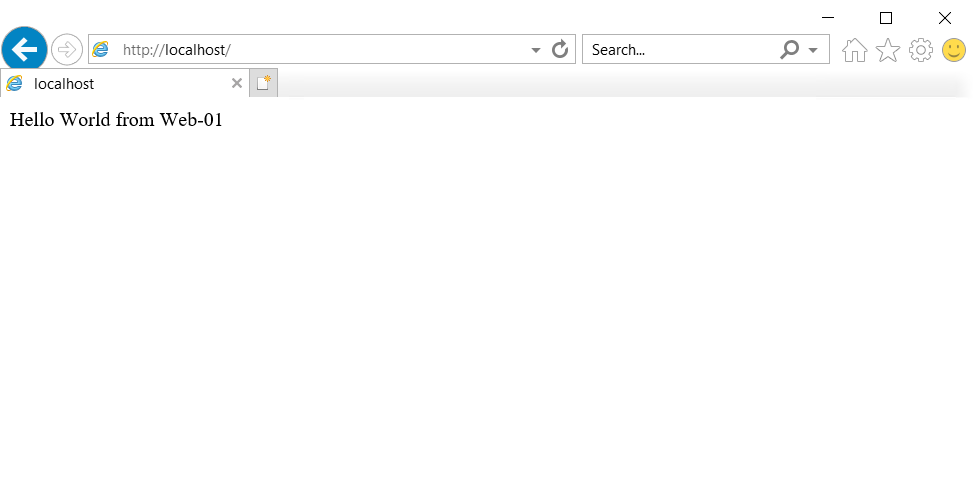

    Internet Explorer 的螢幕擷取畫面，顯示第一個虛擬機器的 IIS 網頁伺服器預設頁面。

  12. 重複上述步驟，在 Web-02 虛擬機器上安裝 IIS 網頁伺服器。 使用 Hello World from Web-02 來取代 iisstart.htm 中的所有文字。

新增 DNS 標籤

公用 IP 位址需要有 DNS 標籤，才能與流量管理員搭配運作。

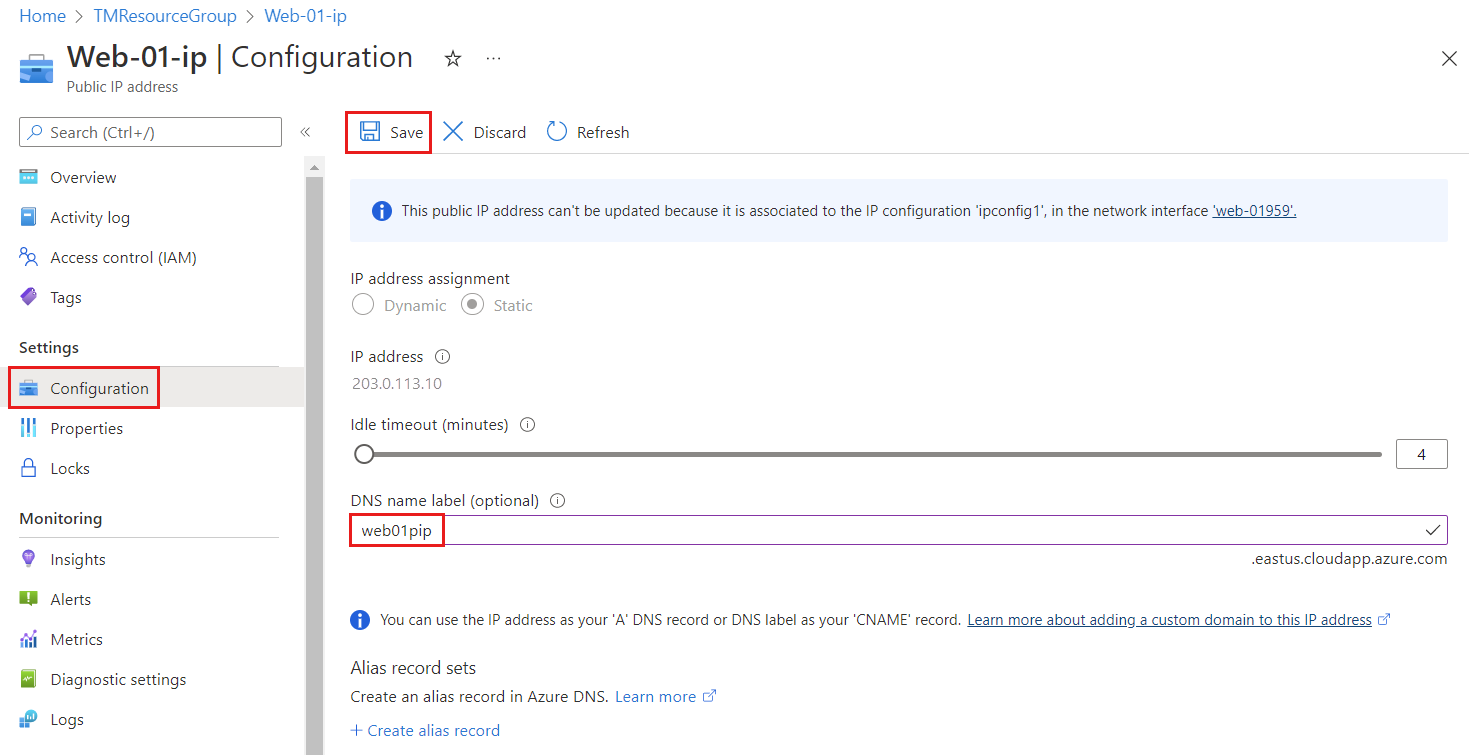

  1. 在 Azure 入口網站中，於入口網站頂端的搜尋方塊中輸入TMResourceGroup，然後選取搜尋結果中的 [TMResourceGroup]。

  2. 在 [TMResourceGroup] 資源群組中，選取 [Web-01-ip] 公用 IP 位址。

  3. 在 [設定] 底下，選取 [設定]。

  4. 在 [DNS 名稱標籤] 中輸入 web01pip。

  5. 選取 [儲存]。

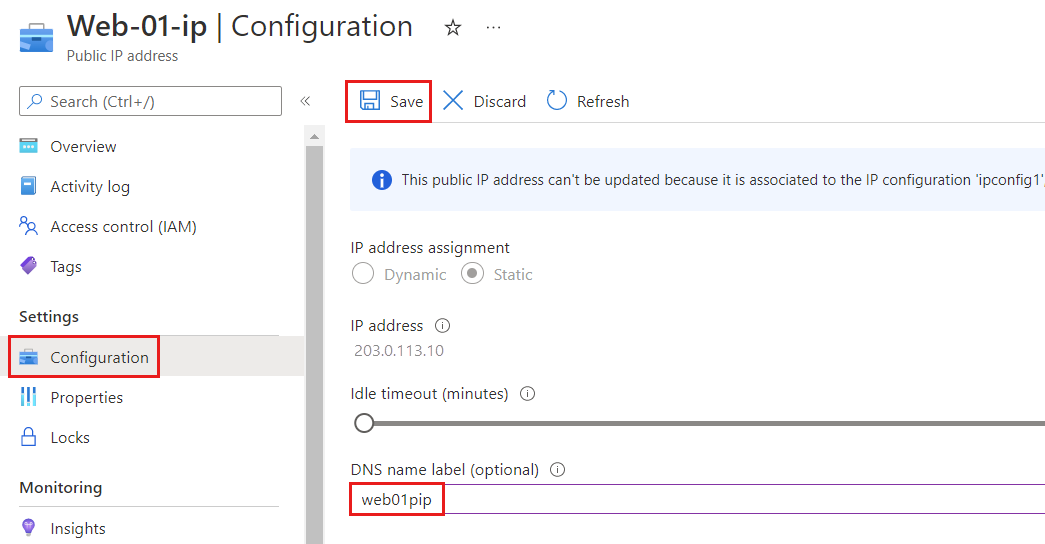

    Azure 公用 IP 位址 [設定] 頁面的螢幕擷取畫面，其中顯示了 DNS 名稱標籤。

  6. 針對 Web-02-ip 公用 IP 位址重複上述步驟，然後在 [DNS 名稱標籤] 中輸入 web02pip。

建立流量管理員設定檔

  1. 在 Web-01-ip 公用 IP 位址的 [概觀] 頁面中，記下 IP 位址以供稍後使用。 針對 Web-02-ip 公用 IP 位址重複此步驟。

  2. 在 Azure 入口網站中，於入口網站頂端的搜尋方塊中輸入「流量管理員設定檔」，然後選取 [流量管理員設定檔]。

  3. 選取 + 建立。

  4. 在 [建立流量管理員設定檔] 頁面中，輸入或選取下列資訊：

    設定 值
    名稱 輸入 TM-alias-test。
    路由方法 選取 [優先順序]。
    訂用帳戶 選取 Azure 訂閱。
    資源群組 選取 [TMResourceGroup]。

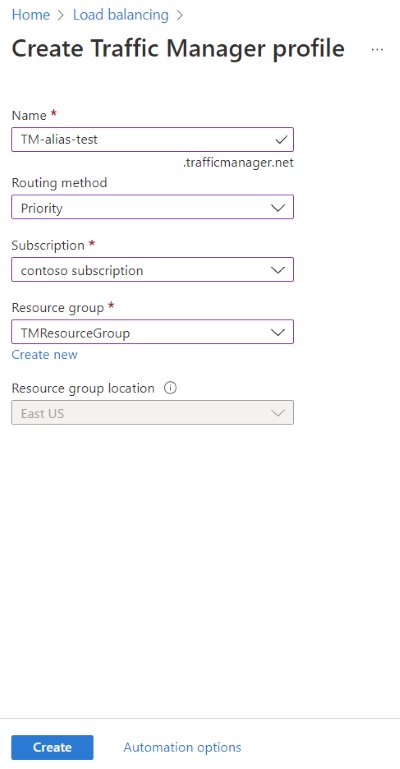

    [建立流量管理員設定檔] 頁面的螢幕擷取畫面，其中顯示了已選取的設定。

  5. 選取 建立。

  6. 在 TM-alias-test 部署完成後，選取 [前往資源]。

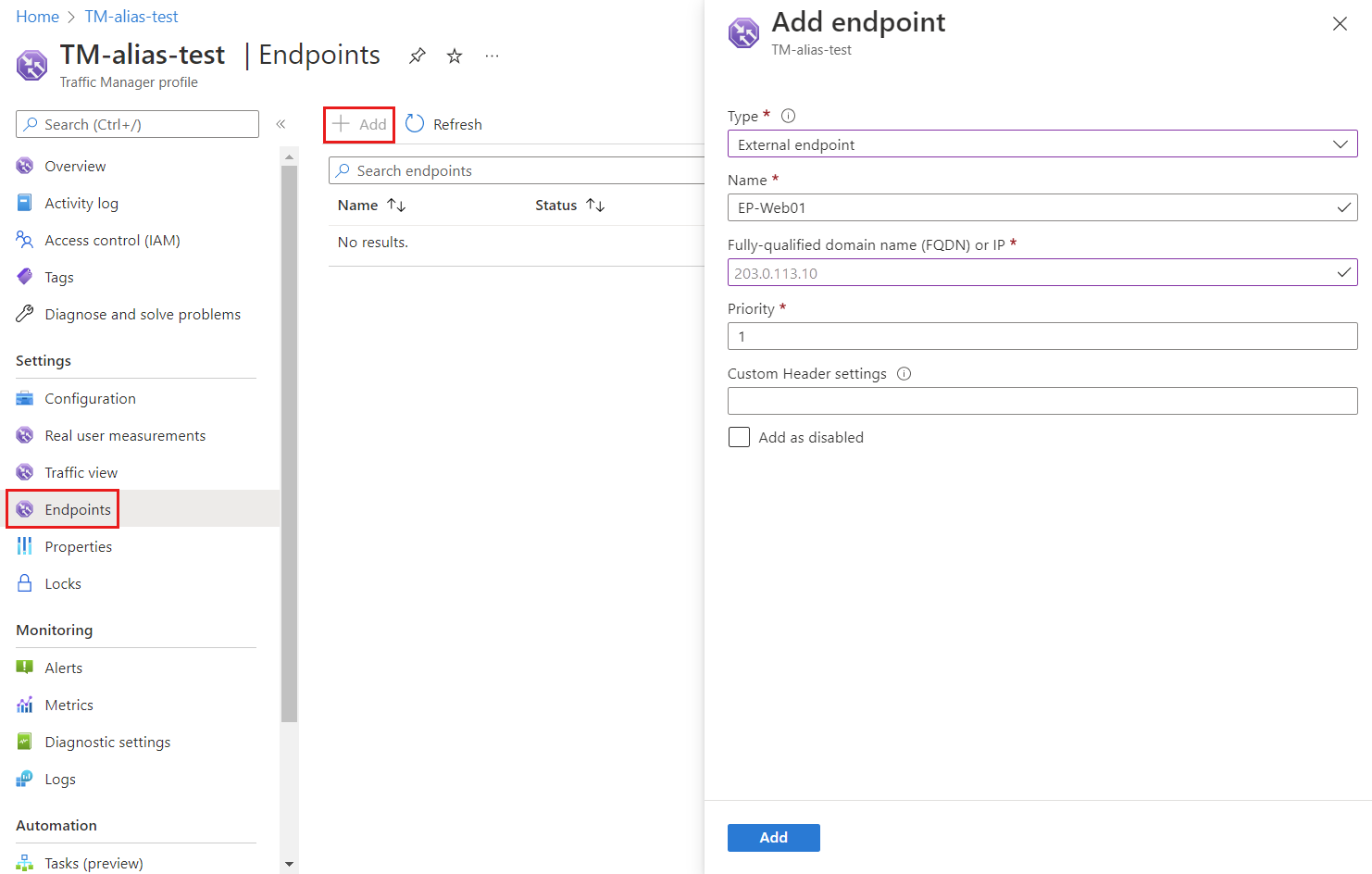

  7. 在 TM-alias-test 流量管理員設定檔的 [端點] 頁面中，選取 [+ 新增]，然後輸入或選取下列資訊：

    設定 值
    類型 選取 [外部端點]。
    名稱 輸入 EP-Web01。
    完網域名稱 (FQDN) 或 IP 輸入您先前針對 Web-01-ip 所記下的 IP 位址。
    優先順序 輸入 1。

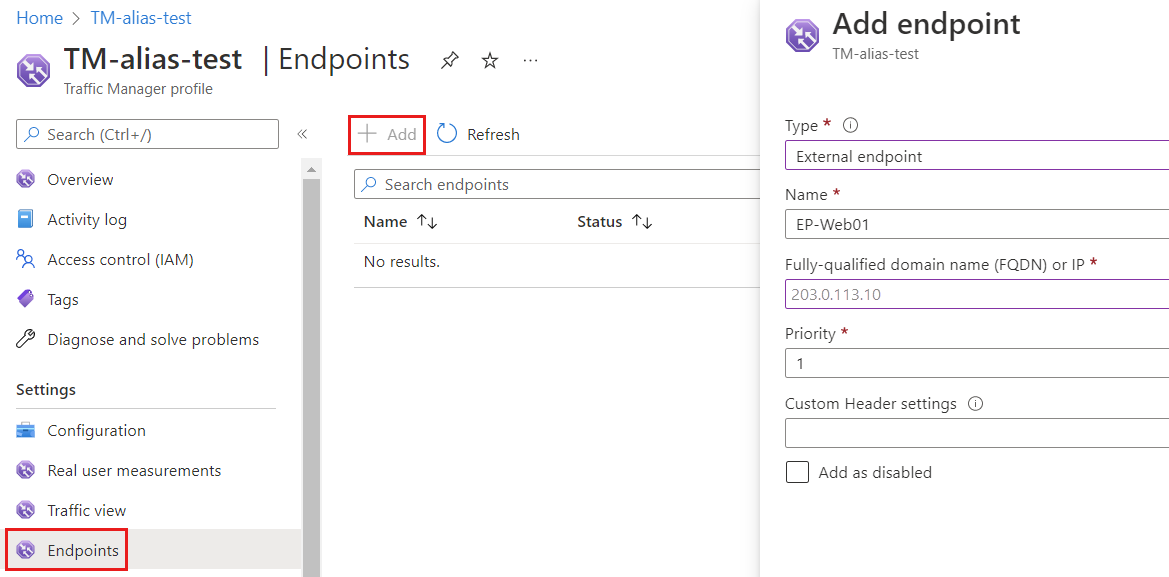

    流量管理員設定檔中的 [端點] 頁面的螢幕擷取畫面，顯示為了新增端點而選取的設定。

  8. 選取 [新增]。

  9. 重複最後兩個步驟以建立第二個端點。 輸入或選取下列資訊：

    設定 值
    類型 選取 [外部端點]。
    名稱 輸入 EP-Web02。
    完網域名稱 (FQDN) 或 IP 輸入您先前針對 Web-02-ip 所記下的 IP 位址。
    優先順序 請輸入 2。

建立別名記錄

建立一個指向「流量管理員」設定檔的別名記錄。

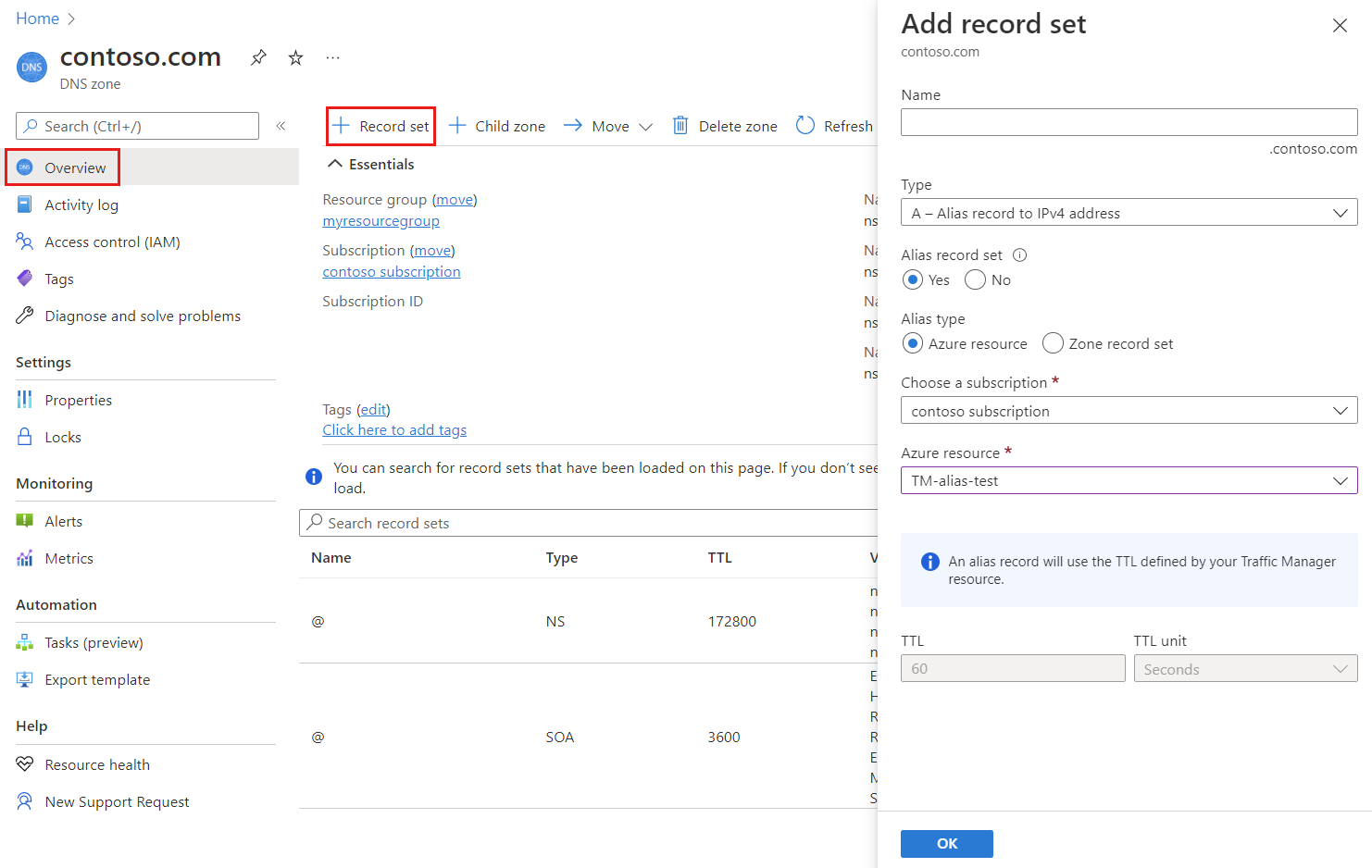

  1. 在 Azure 入口網站，於入口網站頂端的搜尋方塊中輸入 contoso.com，然後從搜尋結果中選取 contoso.com DNS 區域。

  2. 在 contoso.com DNS 區域的 [概觀] 頁面上，選取 [+ 記錄集] 按鈕。

  3. 在 [新增記錄集] 中，將 [名稱] 方塊保留空白以代表頂點網域名稱。 例如 contoso.com。

  4. 針對 [類型]，選取 [A]。

  5. 針對 [別名記錄集]，選取 [是]，然後針對 [別名類型]，選取 [Azure 資源]。

  6. 針對 [Azure 資源] 選取 [TM-alias-test] 流量管理員設定檔。

  7. 選取 [確定]。

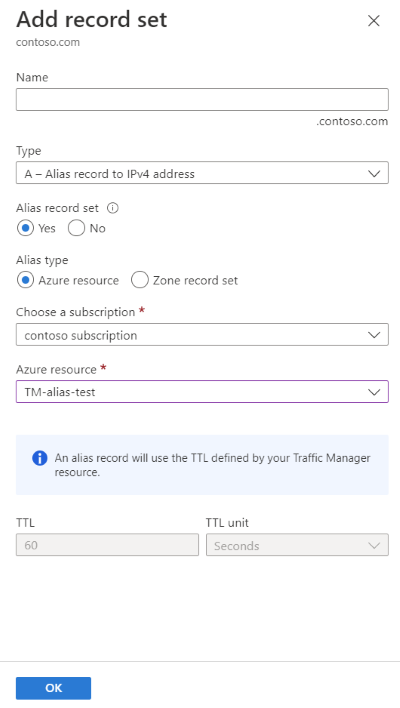

    新增別名記錄以參照流量管理員設定檔的螢幕擷取畫面。

注意

新別名流量管理員記錄集的 DNS 查詢會顯示在流量管理員設定檔計費中。 如需流量管理員計費的詳細資訊，請參閱流量管理員定價。

測試別名記錄

  1. 從網頁瀏覽器中，瀏覽至 contoso.com 或您的頂點網域名稱。 您會看見 IIS 預設網頁顯示 Hello World from Web-01。 流量管理員會將流量導向至 Web-01 IIS 網頁伺服器，因為該伺服器具有最高的優先順序。 關閉網頁瀏覽器，並關閉 Web-01 虛擬機器。 請稍後幾分鐘，等待虛擬機器完全關機。
  2. 開啟一個新的網頁瀏覽器，然後再次瀏覽至 contoso.com 或您的頂點網域名稱。
  3. 您應該會看見 IIS 預設網頁顯示 Hello World from Web-02。 流量管理員已處理情況，並在優先順序最高的第一部伺服器關閉之後，將流量導向至第二部 IIS 伺服器。

清除資源

若不再需要，您可以依照下列步驟刪除本教學課程中建立的所有資源：

  1. 在 Azure 入口網站功能表上，選取 [資源群組]。
  2. 選取 TMResourceGroup 資源群組。
  3. 在 [概觀] 頁面上，選取 [刪除資源群組]。
  4. 輸入 TMResourceGroup，然後選取 [刪除]。
  5. 在 Azure 入口網站功能表上，選取 [所有資源]。
  6. 選取 [contoso.com] DNS 區域。
  7. 在 [概觀] 頁面上，選取在本教學課程中建立的 @ 記錄。
  8. 選取 [刪除]，然後選取 [是]。

下一步

在本教學課程中，您已了解如何建立一個別名記錄，以使用頂點網域名稱來參考流量管理員設定檔。
