使用 Network Insights 獲得 Azure ExpressRoute 深入解析

  • 發行項

本文說明 Network Insights 如何協助您集中一處檢視 ExpressRoute 計量和設定。 透過 Network Insights，您不需要完成任何額外設定，就可以檢視包含重要 ExpressRoute 資訊的拓撲圖和健康狀態儀表板。

網路監視器登陸頁面的螢幕快照。

將功能相依性視覺化

  1. 瀏覽至 [Azure 監視器] 頁面，然後選取 [網路]。

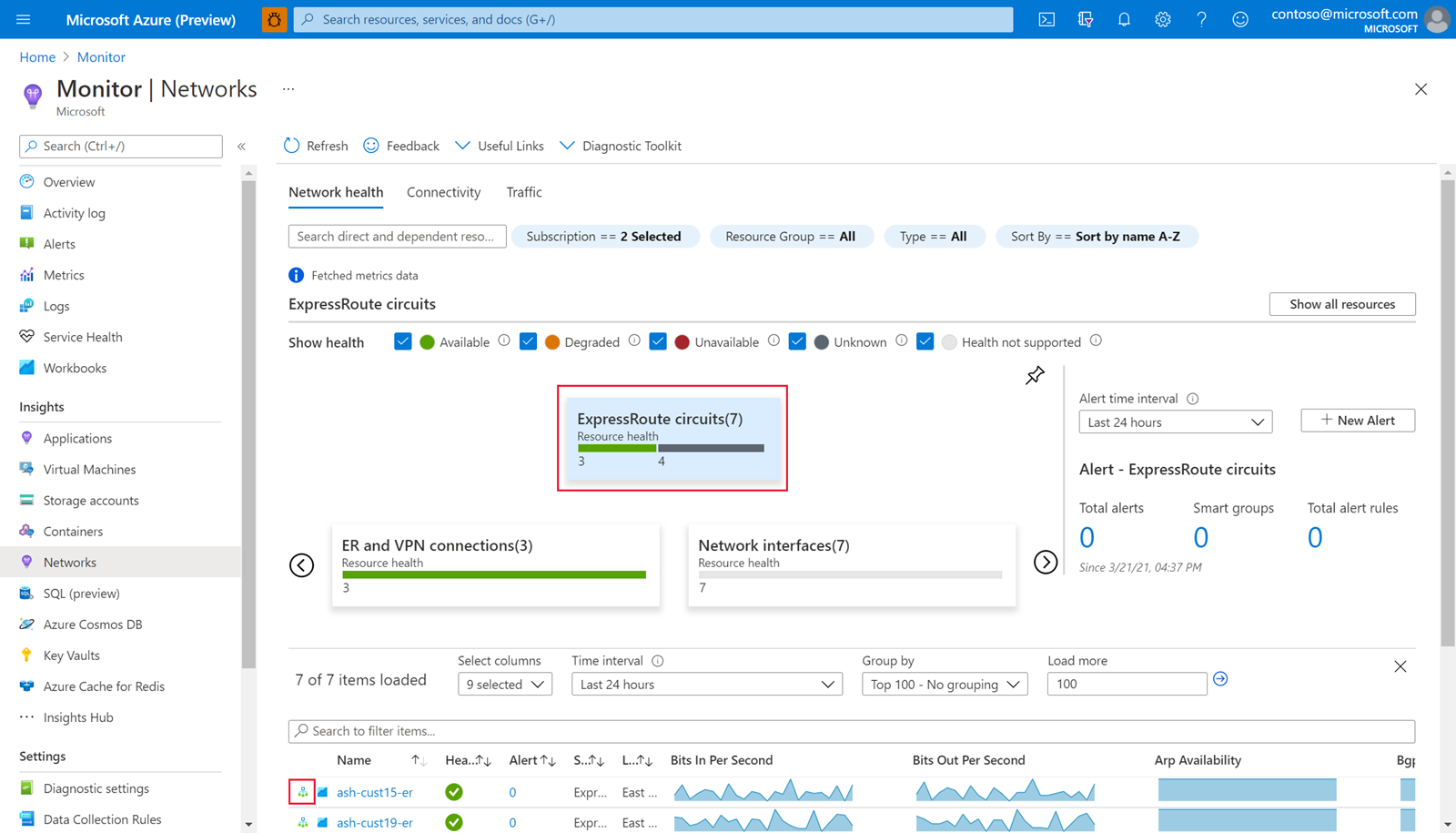

    [監視登陸] 頁面的螢幕快照。

  2. 選取 [ExpressRoute 線路] 卡片。

  3. 然後，針對您想檢視的線路，選取拓撲按鈕。

    ExpressRoute 監視器登陸頁面的螢幕快照。

  4. 功能相依性檢視清楚呈現 ExpressRoute 設定，勾勒不同 ExpressRoute 元件 (對等互連、連線、閘道) 之間的關聯性。

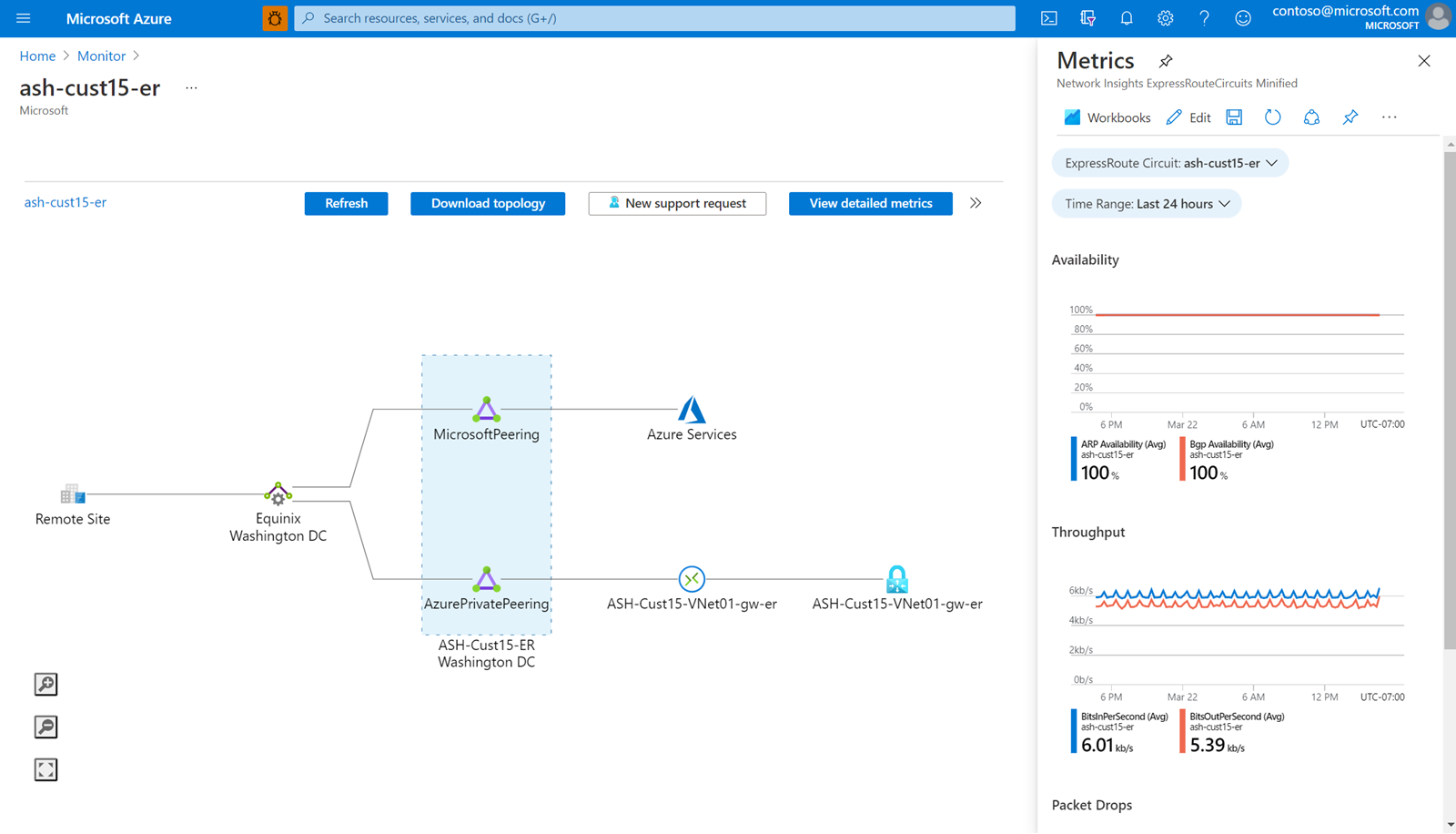

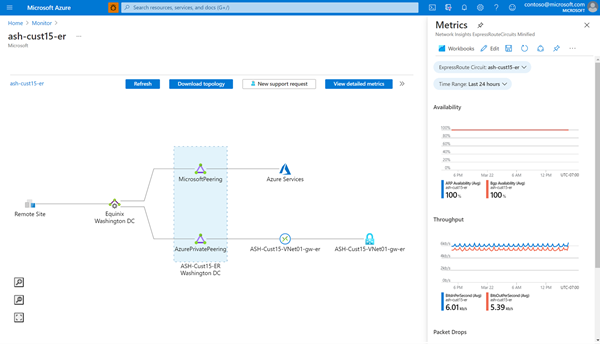

    網路深入解析的拓撲檢視螢幕快照。

  5. 將滑鼠游標停留在拓撲圖中的任何元件上，以檢視設定資訊。 例如，將滑鼠游標停留在 ExpressRoute 對等互連元件上，以檢視線路頻寬和 Global Reach 啟用等詳細資料。

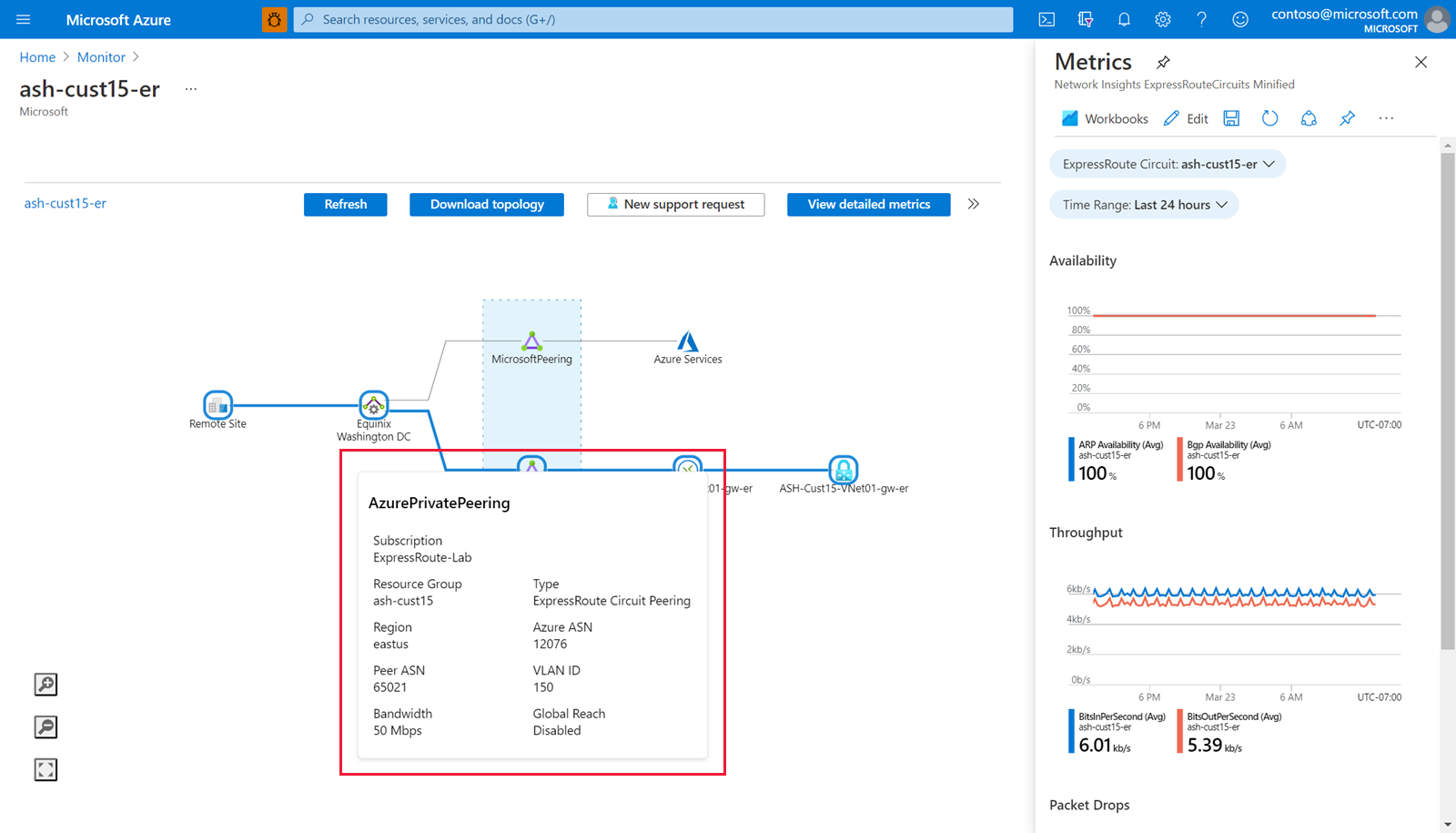

    將滑鼠停留在拓撲檢視資源的螢幕快照。

檢視詳細和預先載入的計量儀表板

使用功能相依性檢視來檢視 ExpressRoute 設定的拓撲之後，請選取 [檢視詳細計量] 以瀏覽至詳細計量 檢視，以了解線路的效能。 此檢視提供編排整齊的連結資源清單，以及重要 ExpressRoute 計量的詳盡儀表板。

[連結的資源] 區段列出已連線的 ExpressRoute 閘道和已設定的對等互連，供您選取以瀏覽至對應的資源頁面。

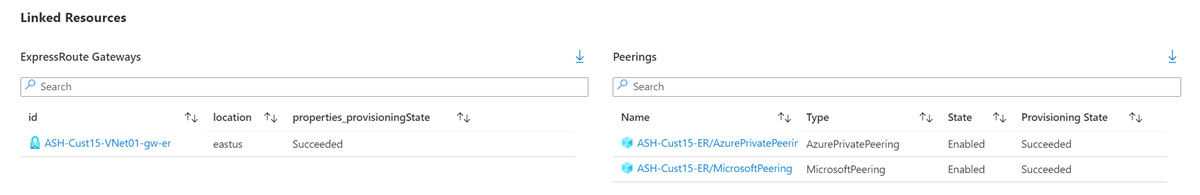

監視頁面上鏈接資源的螢幕快照。

[ExpressRoute 計量] 區段包含重要線路計量的圖表，涵蓋的類別包括可用性、輸送量、封包捨棄和閘道計量。

可用性

[可用性] 索引標籤追蹤 ARP 和 BGP 可用性，將這兩種線路的資料繪製成整體和個別連線 (主要和次要)。

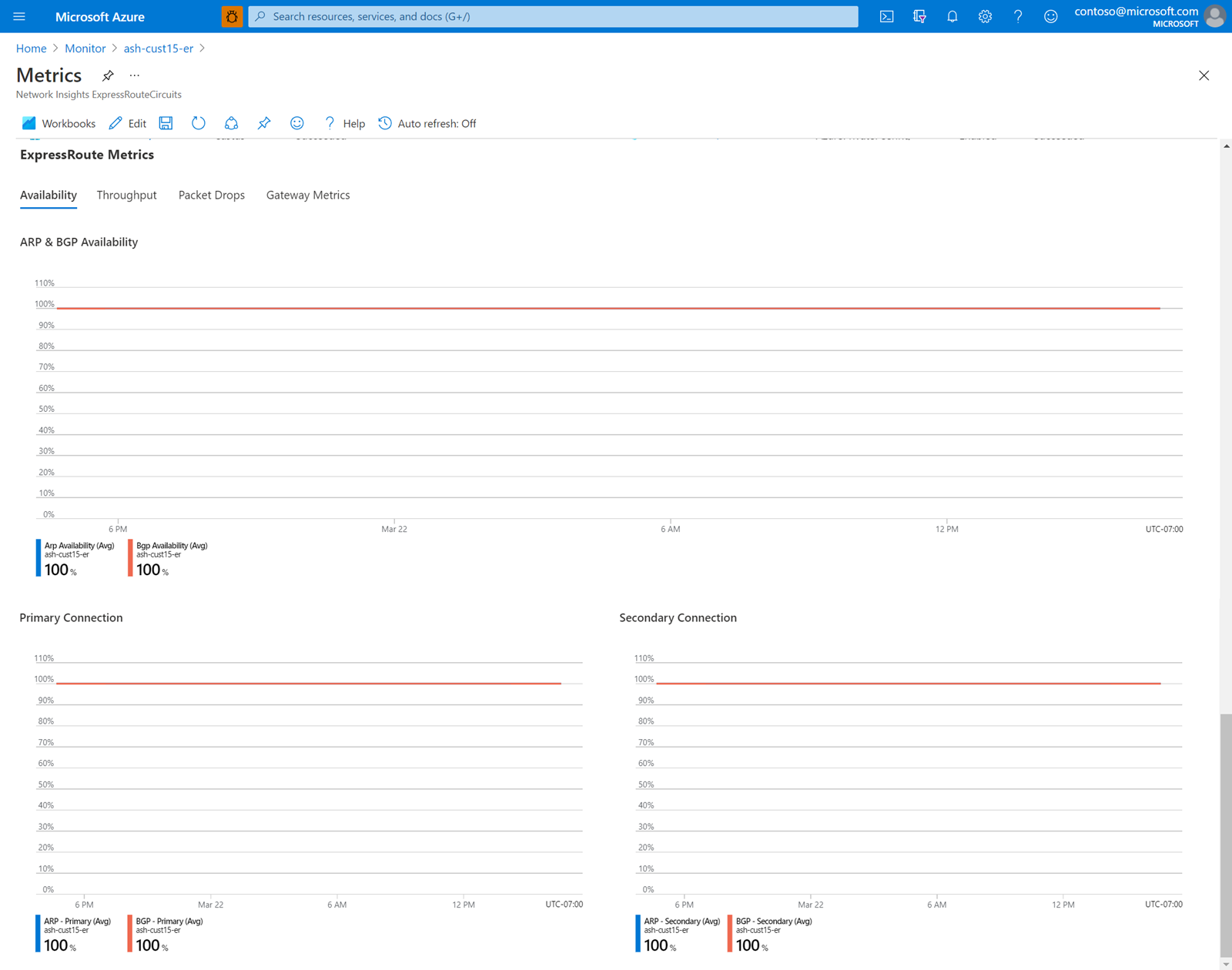

可用性計量圖形的螢幕快照。

注意

在 Microsoft Edge 和核心網路之間的維護期間，即使客戶 Edge 與 Microsoft Edge 之間的 BGP 工作階段保持啟動，BGP 可用性仍會顯示為關閉。 如需 Microsoft Edge 與核心網路之間維護的詳細資訊，請務必開啟並設定您的維護警示。

輸送量

同樣地，[輸送量] 索引標籤繪製線路輸入和輸出流量的總輸送量 (以位元/秒為單位)。 您也可以針對個別連線及每一種已設定的對等互連來檢視輸送量。

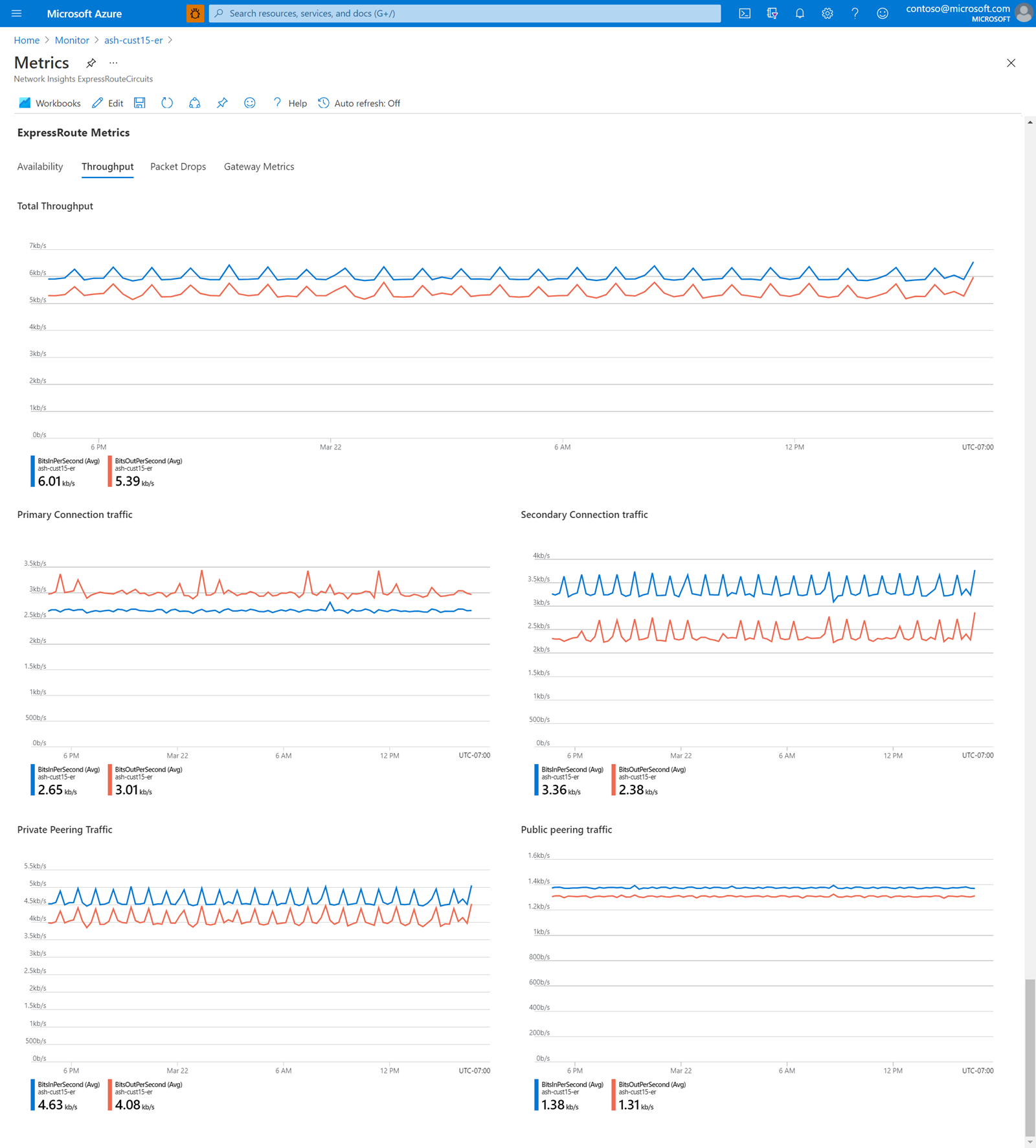

輸送量計量圖形的螢幕快照。

封包捨棄

[封包捨棄] 索引標籤繪製通過線路的輸入和輸出流量的捨棄位元/秒。 如果您經常需要或超過線路頻寬，此索引標籤可讓您輕鬆監視可能發生的效能問題。

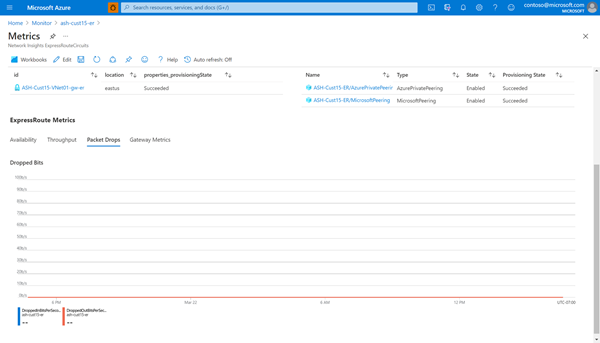

已卸除封包圖形的螢幕快照。

閘道計量

最後，[閘道計量] 索引標籤呈現選定 ExpressRoute 閘道 (來自 [連結的資源] 區段) 的重要計量圖表。 需要監視對特定虛擬網路的連線能力時，請使用此索引標籤。

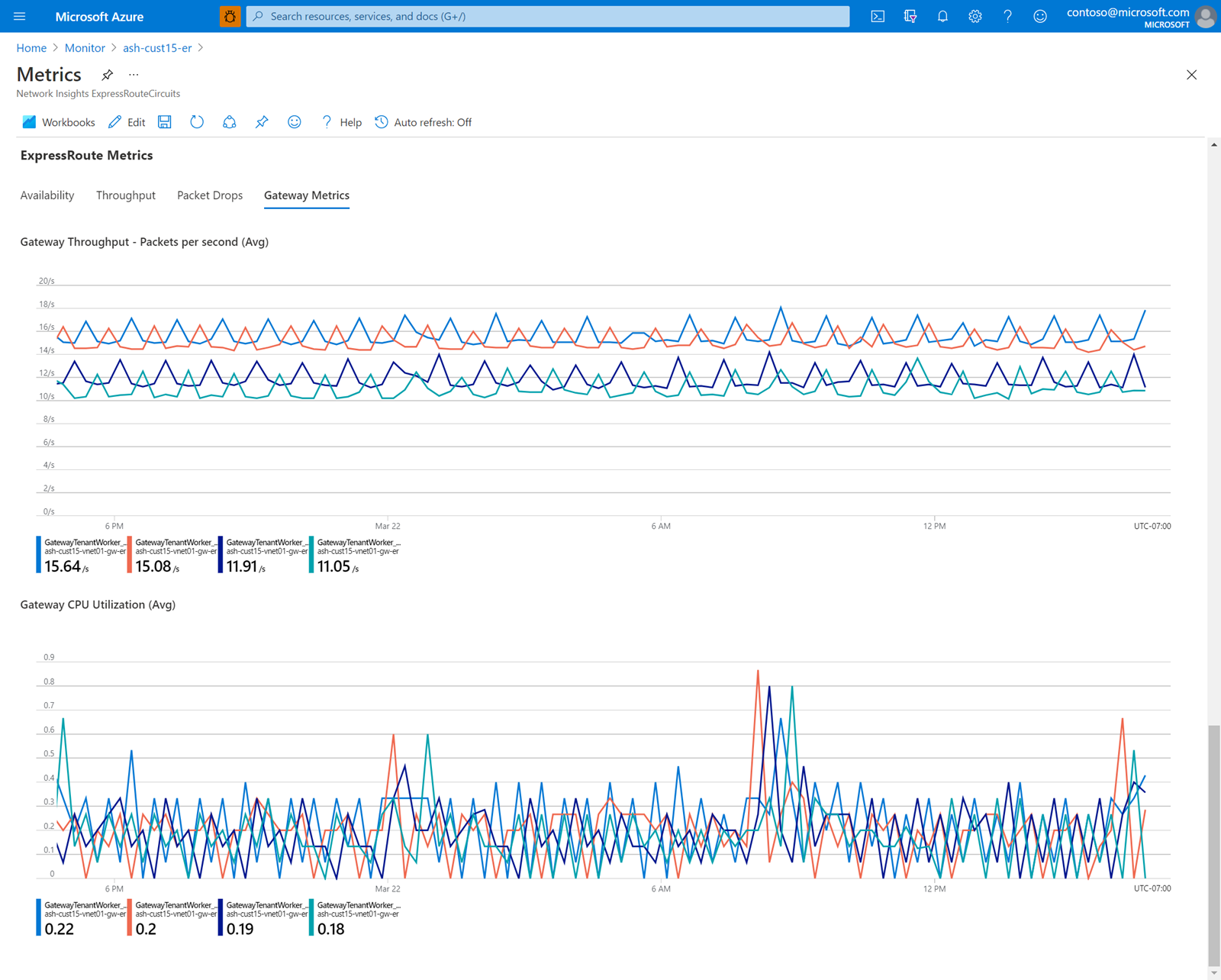

閘道輸送量和CPU計量的螢幕快照。

下一步

設定 ExpressRoute 連線。
